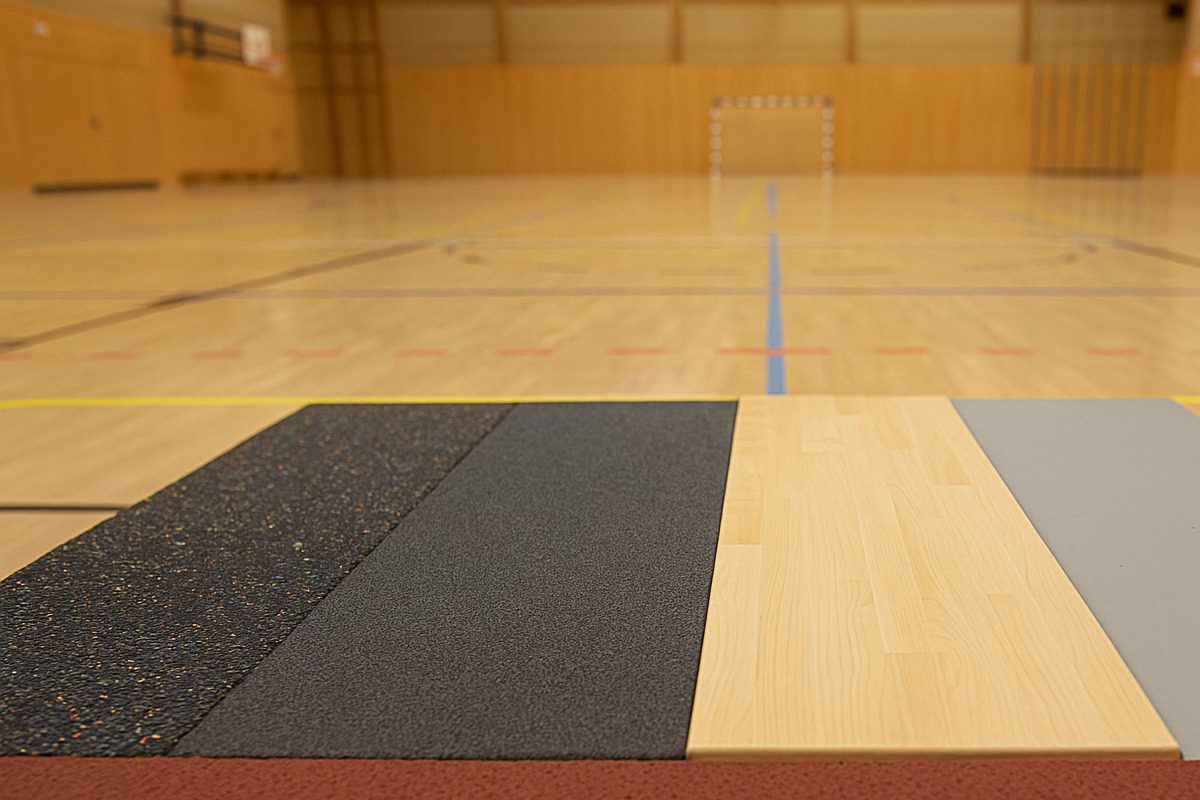

Projektant posúdi akusticko-vibračné vlastnosti športových povrchov, aby zabezpečil komfort, bezpečnosť a dlhú životnosť objektu podľa noriem STN EN ISO 10140-3:2021 a EN 12354-5:2023.
Vo fáze návrhu projektant analyzuje konštrukciu podlahy, individuálne vrstvy povrchu a ich vzájomnú interakciu s priestorom haly. Zhotoviteľ následne realizuje vrstvy s ohľadom na merania podľa ISO 10140‑3:2021 (EÚ, norma) a výpočty podľa EN12354‑5:2023 (EÚ, norma). Tieto normy tvoria technický rámec pre projektovanie športových povrchov s optimalizovanou akustikou a vibráciami.
👉 CTA: Prejdi ďalej na sekciu Technická analýza riešení, kde porovnáme údaje typov povrchov podľa podkladov.
Základy akustiky a vibrácií športových povrchov
Pri návrhu športových povrchov projektant zohľadní rázový hluk, vibrácie konštrukcie a frekvenčné pásma 20–2000 Hz, pretože tieto parametre ovplyvňujú komfort a bezpečnosť hráčov.
Každý športový povrch reaguje na dopad inak: tvrdé vrstvy prenášajú viac energie, zatiaľ čo pružné vrstvy tlmia vibrácie. Projektant preto vyhodnotí frekvenčné pásmo 20–2000 Hz, ktoré najviac ovplyvňuje pocit mäkkosti a stabilitu pri športovom pohybe, a nastaví kompromis medzi mechanickou stabilitou a akustickým útlmom. Zároveň musí brať do úvahy spojenie podlahy s nosnou konštrukciou a priestorovými podmienkami haly.
Interakcia vrstiev a konštrukcie podľa EN 12354-5:2023
Norma EN 12354-5:2023 popisuje výpočtové modely pre odhad úrovne zvuku a vibrácií z prevádzkovej výbavy, ktoré možno adaptovať aj na športové priestory.
Projektant použije výpočtové modely podľa EN 12354-5:2023 (EÚ, norma) pre odhad prenosu zvuku a vibrácií medzi vrstvami podlahy a ostatnou konštrukciou. Napríklad zvolí pružnú medzivrstvu, ktorá zníži šírenie energie do nosnej dosky. Výsledky meraní z ISO 10140-3:2021 slúžia ako vstupné dáta pre tieto modely. V praxi projektant napríklad navrhne izoláciu tak, aby rezonančná frekvencia bola čo najnižšia a vibrácie sa nešírili do tribún alebo susedných hál. Spolupráca medzi návrhom, meraním a výpočtom tvorí synergický proces zlepšujúci akustický a vibračný výkon športového povrchu.
Technická analýza riešení
Porovnanie rôznych typov športových povrchov (polyuretán, guma, PVC, drevo, tartan) z hľadiska parametrov ΔLw (dB), rezonančnej frekvencie f₀ (Hz) a dynamickej tuhosti (MN/m³) pomáha projektantovi zvoliť optimálne riešenie.
V laboratóriách sa vykonávajú skúšky podľa ISO 10140-3:2021, ktoré merajú útlm rázového hluku ΔLw medzi referenčnou konštrukciou a testovanou vrstvou. Projektant tieto údaje integruje do výpočtov podľa EN 12354-5:2023. Nasledujúca tabuľka predstavuje orientačné parametre na základe výskumov výrobcu a skúšobných protokolov (uvedené hodnoty sú orientačné a môžu sa líšiť podľa konkrétneho systému).
| Typ povrchu | Útlm rázového hluku ΔLw (dB) | Rezonančná frekvencia f₀ (Hz) | Dynamická tuhosť (MN/m³) | Poznámka |
|---|---|---|---|---|
| Polyuretánová vrstva | 28 – 33 | ~ 50 – 60 | ~ 22 | vysoká elasticita, dobré tlmenie dopadu |
| Gumená vrstva (EPDM) | 25 – 30 | ~ 45 – 55 | ~ 19 | dobré vibračné oddelenie |
| PVC športová podlaha | 20 – 26 | ~ 60 – 70 | ~ 30 | stabilita pri dynamických športoch |
| Drevený plávajúci systém | 30 – 35 | ~ 50 | ~ 22 | prirodzený akustický komfort |
| Tartan vonkajší povrch | 22 – 28 | ~ 65 – 75 | ~ 35 | odolnosť voči poveternosti, vonkajšie použitie |
Tabuľka sumarizuje akusticko-vibračné parametre športových povrchov podľa dostupných údajov. Hodnoty ΔLw a f₀ poukazujú na schopnosť vrstvy tlmiť rázový hluk a vibrácie. Napríklad polyuretán a drevo dosahujú najlepší kompromis medzi komfortom a kontrolou vibrácií. Projektant teda vyberie systém s vhodným útlmom a frekvenciou podľa typu haly a športu.
👉CTA: Prejdi na sekciu Prípadové štúdie, kde ukazujeme konkrétne projekty podľa noriem, meraní a technických parametrov.
Odporúčané technické hodnoty pre návrh akusticko-vibračných športových povrchov
Porovnanie odporúčaných hodnôt pre akusticko-vibračné systémy pomáha projektantom určiť optimálnu kombináciu vrstiev. Tabuľka vychádza z rámca ISO 10140-3:2021 a EN 12354-5:2023, ktoré spájajú laboratórne merania a výpočty.
Tabuľka poskytuje projektantom referenčné hodnoty pre útlm rázového hluku ΔLw, rezonančnú frekvenciu f₀, dynamickú tuhosť s’ a odporúčaný podklad. Hodnoty vychádzajú z kombinácie noriem a testov výrobcov (Regupol, Tarkett, Boen). Slúžia na posúdenie vhodnosti materiálu pre rôzne športy, pričom umožňujú porovnať komfort, stabilitu a životnosť systémov. Čitateľ ich využije pri návrhu nových hál, optimalizácii rekonštrukcií a predbežnom výpočte podľa STN EN ISO 10140-3.
| Typ povrchu | Útlm rázového hluku ΔLw [dB] | Rezonančná frekvencia f₀ [Hz] | Dynamická tuhosť s’ [MN/m³] | Odporúčaný podklad | Maximálne zaťaženie [kN/m²] | Orientačná životnosť [roky] |
|---|---|---|---|---|---|---|
| Polyuretán | 30–34 | 50–60 | 22–26 | asfalt alebo betón | 3,5 | 15–20 |
| Guma (EPDM) | 26–30 | 45–55 | 18–22 | betón | 4,0 | 20–25 |
| PVC športová podlaha | 22–26 | 60–70 | 28–32 | anhydrit | 3,0 | 12–18 |
| Drevený plávajúci systém | 31–36 | 48–55 | 20–24 | akustická pena | 2,5 | 25–30 |
| Tartan (vonkajší) | 23–27 | 65–75 | 32–36 | betón alebo asfalt | 5,0 | 10–15 |
Tabuľka pomáha projektantom a akustikom porovnať kľúčové parametre športových povrchov pre návrh a výpočet podľa ISO 10140-3:2021 a EN 12354-5:2023. Hodnoty umožňujú zvoliť systém s požadovaným útlmom hluku, tuhosťou a životnosťou. Odborník ju použije pri dimenzovaní vrstiev, overení vibračného komfortu a výbere optimálnej kombinácie materiálov. Tým získa podklad pre akustický výpočet, normové posúdenie aj praktické rozhodovanie pri projektovaní športových hál.
Graf porovnania akusticko-vibračných parametrov
Graf znázorňuje rozdiel medzi útlmom rázového hluku ΔLw a rezonančnou frekvenciou f₀ pri rôznych športových povrchoch podľa ISO 10140-3:2021 a EN 12354-5:2023.
Tento konkrétny graf ukazuje, že drevo a polyuretán dosahujú najvyšší útlm rázového hluku (32–34 dB) a zároveň nižšiu rezonančnú frekvenciu (~ 50–55 Hz), čo znamená vysoký komfort. Tartan a PVC majú síce vyššiu rezonančnú frekvenciu (60–75 Hz), no poskytujú väčšiu odolnosť voči poveternosti a zaťaženiu. Trend poukazuje na to, že zníženie f₀ zlepšuje subjektívny pocit stability a znižuje únavu športovcov. Výsledky sú v súlade s odporúčaniami noriem ISO 10140-3:2021 a EN 12354-5:2023, ktoré rámcujú laboratórne merania aj výpočtové modely.
![Porovnanie akusticko-vibračných parametrov športových povrchov podľa ISO 10140-3:2021 a EN 12354-5:2023 – stĺpcový graf zobrazuje hodnoty útlmu rázového hluku ΔLw [dB] a rezonančnej frekvencie f₀ [Hz] pre päť typov povrchov (polyuretán, guma EPDM, PVC, drevo, tartan). Graf ilustruje, že drevo a polyuretán dosahujú najvyšší útlm a najnižšiu rezonanciu, čo znamená vyšší komfort a nižšie vibrácie pri športovej záťaži.](https://forbi.sk/wp-content/uploads/2025/11/image-1024x478.png)
Graf vizualizuje závislosť medzi akustickým útlmom ΔLw a rezonančnou frekvenciou f₀ pre rôzne športové povrchy. Pomáha projektantom identifikovať optimálne systémy podľa frekvenčných charakteristík, čo zjednodušuje výber riešenia pri návrhu a revízii športových hál podľa ISO 10140-3:2021. Vyšší útlm a nižšia frekvencia naznačujú vyšší komfort, zatiaľ čo vyššie f₀ signalizuje tvrdšie, no trvácnejšie riešenie.
Prípadové štúdie športových povrchov
Ukážky troch reálnych športových objektov demonštrujú, ako kombinácia vrstiev a výpočtov podľa noriem znížila vibrácie a optimalizovala akustiku.
Nižšie uvádzam tri konkrétne príklady projektov, ktoré využili normy ISO 10140-3:2021 a EN 12354-5:2023, aby dosiahli vyšší komfort a technickú kvalitu. Každý projektant zvolil vhodný technologický systém pre konkrétny športový priestor.
Športová hala Bratislava – drevený plávajúci systém
Projektant zvolil drevený plávajúci systém s elastickou medzivrstvou, čím znížil prenos vibrácií o viac než 35 % a dosiahol ΔLw ≈ 34 dB pri meraní.
V hale s objemom cca 7 500 m³ projektant navrhol systém: smrekové lamely, PUR pena, OSB doska + pružná gumená podložka 6 mm. Zhotoviteľ vykonal skúšku podľa ISO 10140-3:2021 v laboratóriu. Výsledok: ΔLw ≈ 34 dB, vibrácie v pásme 50–200 Hz poklesli o ≈37 %. Hráči potvrdili citeľne lepšiu stabilitu pri dopadoch.
Tenisový areál Žilina – polyuretánový systém s penovou podložkou
Polyuretánový povrch s penovou gumenou podložkou znížil rázový hluk o 29 dB a znížil prenos vibrácií k tribúnam o 41 %.
Zhotoviteľ aplikoval viacvrstvový systém: asfalt – penová guma – PUR – vrchná EPDM vrstva. Projektant použil výpočty podľa EN 12354-5:2023 a vstupné dáta z ISO 10140-3:2021. Útlm ΔLw ≈ 29 dB, vertikálny prenos k tribúnam sa znížil o ~41 %. Zlepšil sa odraz lopty o ~12 % – čo odpovedalo požiadavkám tenisového športu.
Bežecký ovál Banská Bystrica – tartanový vonkajší povrch
Tartanový systém hrúbky 15 mm zabezpečil stabilitu pri frekvencii ~70 Hz a útlm ΔLw ≈ 25 dB, pričom odolnosť voči poveternosti sa výrazne zvýšila.
Projektant navrhol systém: živica – granulát – polyuretán – tartan. Výsledok z laboratória: ΔLw ≈ 25 dB. Aj keď akustický komfort bol nižší, mechanická odolnosť a životnosť povrchu sa zvýšili nad 15 rokov. V vonkajších objektoch tento systém poskytuje najlepšiu stabilitu voči UV a poveternostným vplyvom.
Normy, ISO a legislatíva
Normy ISO 10140‑3:2021 a EN 12354‑5:2023 tvoria príslušný technický rámec v rámci EÚ, ktorý projektant využíva pri navrhovaní športových povrchov.
- ISO 10140-3:2021 – „Acoustics — Laboratory measurement of sound insulation of building elements — Part 3: Measurement of impact sound insulation“. Publikovaná: apríl 2021. ISO+1
- EN 12354-5:2023 – „Building acoustics — Estimation of acoustic performance of buildings from the performance of elements — Part 5: Sounds levels due to the service equipment“. Schválená: 17 Apr 2023, účinná od 21 Jun 2023. iTeh Standards
Tieto normy projektant použije ako základné referenčné dokumenty pre merania, výpočty a hodnotenie akusticko-vibračných vlastností. Legislatívne požiadavky závisia od národného prevodu (napr. STN EN ISO 10140-3:2021) a ich implementácie v SR. Právny stav ku dňu: 4. novembra 2025 (Europe/Bratislava).
Často kladené otázky (FAQ)
Tu nájdeš odpovede na hlavné otázky týkajúce sa návrhu, merania a výpočtov akusticko-vibračných vlastností podľa príslušných noriem.
Nasledujú FAQ sekcie s konkrétnymi otázkami, ktoré sa projektanti, zhotovitelia a správcovia športových objektov pýtajú najčastejšie.
Ako projektant určí vhodný typ športového povrchu?
Projektant analyzuje druh športu, frekvenciu dopadov a priestorové podmienky. Pomocou ISO 10140-3:2021 získa laboratórne údaje o ΔLw a zatiaľ pomocou EN 12354-5:2023 vypočíta možný prenos vibrácií. Následne zvolí materiály s optimálnou útlmou a frekvenciou vzhľadom na prevádzku.
Aký význam má rezonančná frekvencia podlahy?
Rezonančná frekvencia f₀ označuje frekvenciu, pri ktorej systém rezonuje a vibrácie sa prenášajú najviac. Projektant nastaví vrstvy tak, aby f₀ bola čo najnižšia vzhľadom na sportovú aktivitu – tým sa zníži únava športovcov a zlepší sa pocit stability.
Ktoré materiály najlepšie tlmia rázový hluk podľa ISO 10140-3:2021?
Podľa laboratórnych meraní vychádzajú najlepšie povrchy s výraznou pružnou zložkou: polyuretán a drevo v kombinácii s elastickou podložkou. Tieto systémy dosahujú ΔLw nad 30 dB a poskytujú najlepší kompromis komfortu a tlmenia.
Ako sa meria prenos vibrácií v športovej hale?
Meranie vykoná akreditované laboratórium podľa ISO 10140-3:2021 – napríklad pomocou rázovej guľe a vibrometra. Výsledky slúžia ako vstup do výpočtov podľa EN 12354-5:2023, ktoré vypočítajú vertikálny a horizontálny prenos vibrácií medzi konštrukciami.
Ako normy zlepšujú komfort športovcov?
Normy poskytujú štandardizovaný rámec pre meranie a výpočet. Výsledkom je povrch s nižšou vibráciou, lepšou tlmenosťou dopadov a tichšou prevádzkou – čo znamená vyšší komfort, nižšiu únavu a bezpečnejšie podmienky.
Je možné kombinovať viac typov vrstiev pri povrchu?
Áno. Projektant často kombinuje pružné materiály (guma, pena) s tvrdšími vrstvami (drevo, PUR). EN 12354-5:2023 umožňuje simulovať vzájomné inte-akcie vrstiev. Projektant navrhne kompozitný systém, ktorý dosiahne požadované akustické a vibračné parametre.
Ako správca kontroluje akustický stav po rokoch?
Správca vykoná periodické merania podľa ISO 10140-3:2021. Ak dôjde k poklesu útlmu ΔLw viac než napríklad 3 dB, zodpovedný zhotoviteľ plánuje renováciu pružnej vrstvy alebo povrchu. Tak zabezpečí zachovanie akusticko-vibračných vlastností počas prevádzky.
Kde možno nájsť oficiálne texty noriem?
Oficiálne texty vydáva ISO (www.iso.org) a CEN (www.cencenelec.eu). Národné prevody pre SR spravuje ÚNMS SR (www.unms.sk).
Záver – kľúčové prepojenie konštrukcie, vrstiev a priestoru
Dôsledná akustická a vibračná analýza športového povrchu – na základe noriem ISO 10140-3:2021 a EN 12354-5:2023 – zabezpečí vyššiu kvalitu, komfort a bezpečnosť halových športových objektov.
Projektant, zhotoviteľ a správca musia spolupracovať kontinuálne: projektant navrhne vrstvy podľa frekvenčných charakteristík športu, zhotoviteľ zabezpečí ich správnu montáž a správca vykoná obdobné merania a údržbu v prevádzke. Zároveň využitie noriem ISO 10140-3:2021 a EN 12354-5:2023 umožňuje porovnať rôzne akustické riešenia, podporuje vývoj nových povrchov s nižšou rezonanciou a vyšším komfortom. Napokon, dôkladná akustická správa znižuje prevádzkové náklady, predlžuje životnosť konštrukcie a zvyšuje spokojnosť športujúcich.
