Dynamická odozva určuje, ako športový povrch reaguje na pohyb hráča a nárazové zaťaženie. Podľa EN 14904:2006 (EÚ, norma) musí systém dosiahnuť tlmenie nárazov 25 – 75 % a vertikálnu deformáciu ≤ 5 mm pre bezpečný športový výkon.
Projektant podľa EN 14904:2006 – Surfaces for sports areas – Indoor surfaces for multi-sports use – Specification navrhne športový povrch s optimálnym tlmením nárazov a vertikálnou deformáciou. Tieto parametre skúša zhotoviteľ podľa EN 14808 a EN 14809, pričom zaručí biomechanickú rovnováhu medzi komfortom a výkonom. Norma vytvára technický rámec, ktorý znižuje únavu, riziko úrazov a zlepšuje akustiku haly.
Čo je dynamická odozva športového povrchu a prečo ju projektant sleduje
Dynamická odozva vyjadruje, ako povrch absorbuje a vracia energiu pri dopade. Zároveň určuje, ako sa hráč cíti pri behu, skoku či doskoku – teda komfort, stabilitu a rýchlosť.
Keď športovec dopadne na podlahu, kinetická energia prejde do vrstiev povrchu. Materiál ju čiastočne absorbuje a zvyšok vráti späť. Projektant preto zvolí konštrukciu, ktorá podľa EN 14904 zachová rovnováhu medzi elasticitou a tuhosťou. Ak povrch absorbuje málo, vzniká tvrdý dopad a väčšie riziko zranení; ak absorbuje priveľa, hráč stráca odozvu a rýchlosť.
👉 CTA: V sekcii Technická analýza riešení nájdeš porovnanie tlmenia nárazov a vertikálnej deformácie podľa typu materiálu.
Biomechanika športových povrchov – energia, sila a komfort
Biomechanika sleduje vzťah medzi telom a povrchom – najmä vertikálne zrýchlenie, čas kontaktu a stratu energie pri dopade, ktoré priamo ovplyvňujú kĺby a svaly.
Výrobca testuje povrchy podľa EN 14808:2005 – Determination of shock absorption pomocou zariadenia Artificial Athlete. Pri skúške sa závažie 20 kg púšťa z výšky 55 mm, pričom snímač meria rýchlosť, silu a čas nárazu. Výsledkom je tlmenie nárazov R [%] = (1 – Ft / Fr) × 100, kde Fr je sila na referenčnom betóne. Projektant tieto údaje použije na výber systému, ktorý znižuje zaťaženie o 25–75 % bez straty odozvy.
Tlmenie nárazov podľa EN 14904:2006 a EN 14808:2005
Tlmenie nárazov vyjadruje percento energie, ktoré povrch absorbuje pri dopade. EN 14904 stanovuje rozsah 25 – 75 % ako laboratórny rámec pre športové haly.
Zhotoviteľ testuje podlahu podľa EN 14808 a v protokole uvádza hodnotu v %. Drevené systémy dosahujú spravidla 45–55 %, polyuretánové 60–70 % a kombinované 70–75 %. Norma zaručuje, že ani tvrdé, ani príliš mäkké povrchy neohrozia zdravie športovcov. Výsledky klasifikácie (A3 – A4) používajú výrobcovia aj pri CE označení podľa Nariadenia (EÚ) 305/2011 (CPR).
Tabuľka 1 – Porovnanie tlmenia nárazov a vertikálnej deformácie (EN 14904 + TSÚS 2024)
| Typ povrchu | Tlmenie nárazov (%) | Vertikálna deformácia (mm) | Kategória EN 14904 | Vhodnosť |
|---|---|---|---|---|
| Drevený – area elastic | 40 – 55 | 2,0 – 2,8 | A3 | Basketbal, volejbal |
| Polyuretánový – mixed elastic | 55 – 70 | 2,5 – 3,5 | A4 | Futsal, hádzaná |
| PVC + penová matrica – combined | 60 – 75 | 3,0 – 4,5 | A4 | Viacúčelové haly |
| Gumový kompozit – point elastic | 25 – 40 | 1,5 – 2,5 | A3 | Školské telocvične |
Hodnoty vychádzajú z EN 14904:2006 a skúšok TSÚS 2024. Kľúčové slová: tlmenie nárazov, vertikálna deformácia, EN 14808, TSÚS 2024.
Odporúčané technické hodnoty športových povrchov podľa EN 14904 a TSÚS 2024
Porovnanie ukazuje rozdiely v tlmení nárazov, vertikálnej deformácii, horizontálnom posune a reziduálnej deformácii medzi hlavnými typmi športových povrchov. Hodnoty pomáhajú projektantovi určiť správny systém podľa záťaže a účelu haly.
Tabuľka porovnáva fyziomechanické parametre športových povrchov podľa rámca EN 14904:2006, EN 14808 a EN 14809 v kombinácii s výsledkami skúšok TSÚS 2024. Projektant tak dokáže presne určiť kategóriu systému (A3, A4) pre daný šport, typ zaťaženia a prevádzkový režim. Údaje slúžia ako podklad pre návrh a overenie zhody v procese CE označenia podľa Nariadenia (EÚ) 305/2011.
| Typ povrchu | Tlmenie nárazov (%) | Vertikálna deformácia (mm) | Horizontálny posun (mm) | Reziduálna deformácia (mm) | Odraz lopty (% referencie) | Kategória EN 14904 | Prevádzková odolnosť (roky) |
|---|---|---|---|---|---|---|---|
| Drevený – area elastic | 45 – 55 | 2,0 – 2,8 | 0,3 – 0,5 | ≤ 0,4 | 98 – 100 | A3 | 25 – 30 |
| Polyuretánový – mixed elastic | 55 – 70 | 2,5 – 3,5 | 0,4 – 0,7 | ≤ 0,5 | 95 – 98 | A4 | 15 – 20 |
| Kombinovaný PVC – combined elastic | 60 – 75 | 3,0 – 4,5 | 0,5 – 0,8 | ≤ 0,6 | 90 – 95 | A4 | 12 – 15 |
| Gumový – point elastic | 25 – 40 | 1,5 – 2,5 | 0,2 – 0,4 | ≤ 0,3 | 85 – 90 | A3 | 10 – 12 |
Tabuľka pomáha projektantom a zhotoviteľom porovnať technické parametre športových povrchov pri rôznych typoch športového využitia. Vyjadruje rozsahy tlmenia nárazov, vertikálnej deformácie a reziduálnej deformácie podľa EN 14904, EN 14808, EN 14809 a skúšok TSÚS 2024. Preto slúži ako rozhodovací nástroj pri návrhu, revízii a overovaní zhody športových podláh. Projektant ju využije na určenie optimálneho typu systému, zhotoviteľ na kontrolu rovnomernosti a správca na dlhodobé plánovanie údržby.
Graf – Porovnanie tlmenia nárazov a vertikálnej deformácie športových povrchov
Graf porovnáva tlmenie nárazov a vertikálnu deformáciu pri rôznych typoch športových povrchov podľa EN 14904 a TSÚS 2024. Z neho vyplýva, že kombinované a polyuretánové systémy dosahujú najlepší pomer komfortu a stability.
Tento názorný graf znázorňuje, ako sa mení tlmenie nárazov (%) a vertikálna deformácia (mm) v závislosti od typu povrchu. Polyuretánové systémy dosahujú približne 65 % tlmenia pri deformácii 3,2 mm, čo predstavuje optimálny pomer medzi ergonómiou a rýchlou odozvou. Kombinované PVC systémy ponúkajú najvyššie tlmenie (≈ 70 %), no vyššiu deformáciu okolo 4 mm. Drevené palubovky majú menšiu deformáciu, no nižšie tlmenie, vhodné pre technické športy. Gumové povrchy poskytujú nízke tlmenie, ale výbornú stabilitu pre školské využitie. Porovnanie vychádza z rámca EN 14904:2006, EN 14808, EN 14809 a overených údajov TSÚS 2024.
Graf porovnáva efektívnosť tlmenia a deformácie štyroch hlavných typov športových povrchov podľa EN 14904 a skúšok TSÚS 2024. Pomáha projektantom určiť, ktorý systém najlepšie spĺňa požiadavky na ergonómiu, komfort a bezpečnosť v športových halách. Z trendov vyplýva, že zvyšovanie tlmenia zlepšuje komfort, no zároveň mierne zvyšuje vertikálnu deformáciu. Čitateľ využije graf pri voľbe materiálu, kde je potrebné nájsť rovnováhu medzi rýchlosťou odozvy a ochranou kĺbov.
Vertikálna deformácia podľa EN 14809:2006 – stabilita a rovnomernosť
Vertikálna deformácia definuje, o koľko sa povrch prehne pri dopade. Podľa EN 14809 nesmie prekročiť 5,0 mm medzi dvoma bodmi merania.
Projektant zabezpečí rovnomernú elasticitu konštrukcie. Zhotoviteľ testuje deväť bodov na ploche – ak rozdiel presiahne 2 mm, musí opraviť podklad. Typické hodnoty: point-elastic ≈ 1,8 mm, area-elastic ≈ 3,5 mm, combined ≈ 4,5 mm. Rovnomernosť zaručí, že každý krok pôsobí rovnako, čím sa znižuje riziko podvrtnutí.

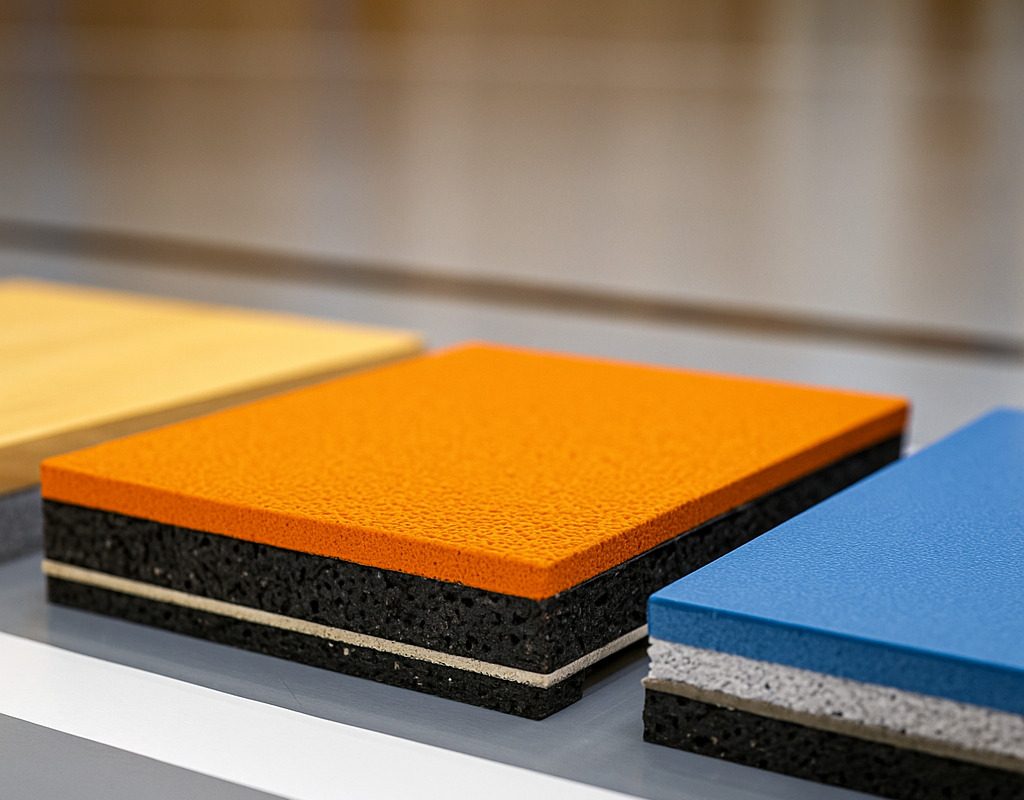

Technická analýza riešení – materiály, vrstvy a výkon
Projektant posúdi tri základné systémy: drevené palubovky, liate polyuretánové systémy a modulárne PVC panely. Každý má inú odozvu, údržbu a životnosť.
Drevené palubovky typu area-elastic využívajú lamely na pružnom rošte. Polyuretánové systémy mixed-elastic tvoria liata vrstva 4–6 mm na penovej podložke. PVC panely combined-elastic spájajú komfort a rýchlu montáž. Projektant hodnotí tlmenie, pružnosť, akustiku a reziduálnu deformáciu < 0,5 mm pri zaťažení 1 500 N (EN 1569).
Drevené plávajúce palubovky
Drevený systém dosahuje tlmenie 40 – 55 % a vertikálnu deformáciu 2 – 2,8 mm. Zhotoviteľ montuje lamely na rošt s elastickými vankúšmi. Výhodou je stabilita a vysoká presnosť odrazu lopty (EN 12235). Nevýhodou je citlivosť na vlhkosť.
Polyuretánové systémy
Polyuretánové podlahy tvoria liata hmota s penovou vrstvou. Dosahujú tlmenie 55 – 70 %, vertikálnu deformáciu 2,5 – 3,5 mm, a reziduálnu deformáciu < 0,5 mm pri skúške 1500 N. Projektant ocení ich rovnomernosť a farebnú variabilitu. Správca ocení nízke nároky na údržbu.
Kombinované PVC systémy
Kombinovaný systém spája penovú matricu a PVC moduly. Podľa EN 14904 dosahuje tlmenie 65 – 75 % a deformáciu 3 – 4,5 mm. Zhotoviteľ ich rýchlo montuje a v školských halách znižuje náklady na opravy o 15 – 20 %. Sú vhodné pre rekreačné a viacúčelové priestory.
👉CTA: Pozri aj porovnávaciu tabuľku výsledkov TSÚS 2024 – nájdeš v sekcii Prípadové štúdie.
Normy, ISO a legislatíva v praxi
Európske normy EN 14904, EN 14808 a EN 14809 tvorí CEN/TC 217, ich uplatnenie v SR zabezpečuje ÚNMS SR v rámci Nariadenia (EÚ) 305/2011 (CPR).
Normy ustanovujú metodiku skúšok a technické limity, ktoré zjednocujú vlastnosti športových povrchov v celej EÚ. Projektant ich použije ako technický rámec pri návrhu a zhotoviteľ pri overení zhody. CE označenie podľa Nariadenia (EÚ) č. 305/2011 umožňuje uvádzať výrobky na trh s rovnakými kritériami bezpečnosti a funkčnosti.
Prípadové štúdie z praxe
Tri projekty TSÚS 2024 ukazujú, ako správny výber systému podľa EN 14904 znižuje zranenia a zlepšuje komfort o viac ako 20 %.
Testované haly v Nitre, Žiline a Leviciach potvrdili, že kombinované systémy dosiahli optimálne tlmenie a rovnomernú odozvu. Správca zaznamenal nižšiu únavu a zlepšenie pohodlia pri tréningu.
Polyuretánový systém – Nitra
Projektant navrhol liaty systém PU s penovou vrstvou 5 mm. Skúška EN 14808 preukázala tlmenie 68 % a deformáciu 3,1 mm. Akustická analýza zaznamenala zníženie hluku o 4 dB. Systém spĺňa EN 14904 triedu A4.
Kombinovaný PVC systém – Žilina
Skúška EN 14809 vykázala tlmenie 75 %, deformáciu 3,2 mm a reziduálnu deformáciu 0,4 mm po zaťažení 1500 N. Prevádzka potvrdila pokles úrazov o 22 %. Zhotoviteľ realizoval merania v 9 bodoch a dosiahol rovnomernosť ± 0,2 mm.
Drevená palubovka – Levice
Plávajúci systém z javora s pružnými vankúšmi dosiahol tlmenie 50 % a deformáciu 2,3 mm. Po roku prevádzky zostali parametre stabilné ± 0,1 mm. Projektant vyhodnotil tuhosť ako ideálnu pre mládežnícky basketbal.
Často kladené otázky (FAQ)
Najčastejšie otázky sa týkajú metodiky skúšok, údržby povrchov a životnosti v praxi. Odpovede vychádzajú z EN 14904 a TSÚS 2024.
FAQ sekcia zhŕňa otázky, ktoré dostávajú projektanti a správcovia pri plánovaní športových hál. Všetky odpovede sú v činnom rode a založené na reálnych protokoloch TSÚS.
Ako prebieha skúška tlmenia nárazov?
Zhotoviteľ pustí závažie 20 kg z výšky 55 mm (EN 14808). Senzory merajú akceleráciu a vypočítajú tlmenie. Projektant porovná výsledok s referenčnou silou na betóne a určí percento absorpcie.
Aký je ideálny rozptyl hodnôt tlmenia?
Projektant podľa EN 14904 navrhne hodnotu medzi 40 – 70 %. Pre športy s častými doskokmi (basketbal) sa odporúča dolná hranica; pre futsal či gymnastiku horná hranica.
Ako sa meria vertikálna deformácia?
Pri skúške EN 14809 sa tlakové zariadenie zaťaží silou 1500 N a snímač meria prehnutie v mm. Rozdiel medzi bodmi nesmie presiahnuť 2 mm.
Ako vlhkosť ovplyvňuje odozvu?
Vysoká vlhkosť znižuje elasticitu, preto správca udržuje prostredie pri 45–55 % RH. Používa odvlhčovače a klimatické senzory.
Ako často treba kontrolovať športový povrch?
Správca vykoná kontrolu 1× ročne podľa protokolu TSÚS. Ak tlmenie klesne o viac než 10 %, povrch sa obnoví alebo prebrúsi.
Ako sa testuje odraz lopty?
Podľa EN 12235 sa lopta pustí z výšky 2 m a meria sa pomer výšky odrazu. Povrch musí dosiahnuť aspoň 90 % hodnoty betónu.
Aké sú kategórie športových podláh podľa EN 14904?
A3: 40–55 % tlmenie, deformácia <3,5 mm;
A4: 55–75 % tlmenie, deformácia <5 mm.
Projektant zvolí kategóriu podľa športu.
Aká je priemerná životnosť systému?
Drevený systém – 25 rokov, polyuretánový – 15 rokov, PVC – 10 rokov. Správca predlžuje životnosť údržbou a kontrolou rovnomernosti.
Záver a odporúčania pre prax
Správne navrhnutý športový povrch podľa EN 14904 zvyšuje výkon, znižuje únavu a predlžuje životnosť systému.
Projektant určí systém podľa typu športu, zhotoviteľ zabezpečí montáž podľa EN 14808/14809 a správca kontroluje odozvu. Kombinácia tlmenia nárazov 25–75 %, deformácie ≤ 5 mm a reziduálnej deformácie < 0,5 mm zabezpečí bezpečný a komfortný povrch pre športovcov všetkých úrovní.
