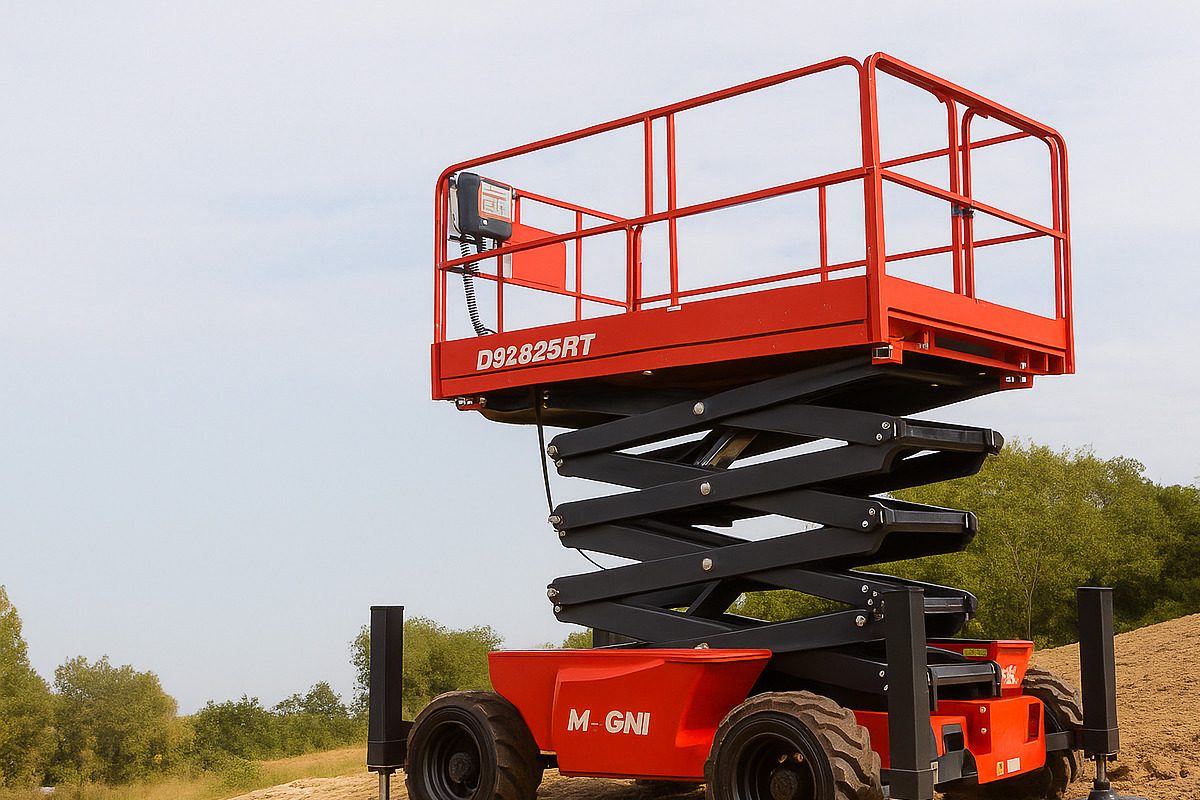

Použitie nožnicových plošín na nerovnom povrchu vytvára riziko prevrátenia, šmyku a straty stability. EN 280 (EÚ, norma) preto definuje presné požiadavky, ktoré musia projektant, zhotoviteľ a obsluha dodržiavať, aby zabezpečili stabilnú prevádzku.
Nožnicové plošiny (MEWP typu scissor) patria medzi najčastejšie používané zariadenia pri montážnych a údržbových prácach. Ich stabilita priamo závisí od rovinnosti povrchu, správneho rozloženia hmotnosti a odolnosti proti vetru. Podľa EN 280:2013 + A1:2015 a novšej verzie EN 280-1:2022 / EN 280-2:2022 (EÚ, norma) musí každý výrobca a projektant preukázať, že zariadenie spĺňa kritériá stability a bezpečnosti.
Ak sa plošina používa na nerovnom teréne, vznikajú bočné momenty a ťažisko sa môže posunúť mimo stabilnej oblasti. Práve preto norma EN 280 definuje skúšobné postupy, limity vetra, výpočty momentov a bezpečnostné zariadenia, ktoré zabraňujú prevráteniu.
👉CTA: Prečítajte si aj článok o technických požiadavkách EN 280-1:2022 na mobilné zdvíhacie plošiny
Normy a legislatívny rámec používania nožnicových plošín
Základným dokumentom pre návrh a používanie zdvíhacích plošín je EN 280:2013 + A1:2015, harmonizovaná so smernicou 2006/42/EC (EÚ, legislatíva). Nová verzia EN 280-1:2022 prináša prísnejšie požiadavky na stabilitu.
Norma EN 280:2013 + A1:2015 určuje požiadavky na konštrukciu, výpočty a skúšky. (CEN – European Committee for Standardization)
Slovenský ekvivalent je STN EN 280 (ÚNMS SR, norma), ktorý preberá znenie EN 280. Od roku 2022 sa používa aj dvojica EN 280-1:2022 a EN 280-2:2022, ktoré rozdeľujú požiadavky na konštrukčné kritériá a dodatočné bezpečnostné opatrenia.
Tieto normy sú harmonizované so smernicou 2006/42/EC , ktorá stanovuje povinnosť hodnotenia rizík a certifikácie zhody. (EUR-Lex – Machinery Directive 2006/42/EC)
Každý výrobca, ktorý deklaruje zhodu s EN 280, môže označiť stroj značkou CE, čo znamená, že spĺňa všetky požiadavky EÚ na bezpečnosť.
Technické údaje podľa EN 280 a overené hodnoty výrobcov
EN 280 definuje tlak vetra 100 N/m², dynamický faktor 0,1 a povinné testy stability. Výrobcovia Magni a Genie uvádzajú rovnaké limity – vietor max. 12,5 m/s a sklon do 3°.
Podľa EN 280 (kapitola 5.2 a Annex A) musí byť plošina navrhnutá tak, aby odolala tlaku vetra 100 N/m², čo zodpovedá rýchlosti vetra asi 12,5 m/s ≈ 45 km/h. Táto hodnota platí pre vonkajšie použitie.
Norma tiež povoľuje započítať dynamickú zložku 0,1 × m × g, ktorá zohľadňuje sily pri pohybe plošiny.
Výrobca Magni DS2825RT udáva overené parametre:
- Pracovná výška: 28 m
- Nosnosť: 1 000 kg
- Max. povolený sklon: 3°
- Systém vyrovnávania: automatické stabilizátory (outriggers)
Výrobca Genie (GS-1930) vo svojom manuáli explicitne uvádza limit vetra 12,5 m/s a zákaz zdvíhania pri jeho prekročení.
👉 CTA: Pozrite si tabuľku stability podľa EN 280 a údajov výrobcov
Riziká pri nerovnom povrchu a spôsoby ich odstránenia
Na nerovnom povrchu vznikajú bočné momenty, zapadnutie podpier a nerovnomerné rozloženie zaťaženia. Norma EN 280 a výrobné systémy tieto riziká adresujú technickými opatreniami.
Prevrátenie plošiny
Bočný moment Mb=F×dM_b = F × dMb=F×d vzniká, keď horizontálne sily (prevažne vietor) pôsobia na plošinu so sklonom. Projektant musí zabezpečiť, že stabilizačný moment (reakcia opôr) je väčší ako M_b + 0,1 × m × g.
Opatrenie: Použiť automatické stabilizátory a vyrovnávací systém.
Šmyk kolies a strata adhézie
Na šikmom povrchu sa znižuje trakcia kolies. EN 280 požaduje, aby výrobca preukázal bezpečnú prevádzku pri maximálnom povolenom sklone (2–3° pre terénne modely).
Opatrenie: Kontrola povrchu a zákaz pohybu počas zdvihu.
Zapadnutie podpier do mäkkého terénu
Ak má podklad nízku únosnosť, podpery sa môžu zaboriť a plošina sa nakloní.
Opatrenie: Použiť oceľové dosky alebo polymerové panely pod podpery.
Vietor a horizontálny tlak
Norma stanovuje konštrukčné zaťaženie 100 N/m². Pri vetre nad 12,5 m/s musí operátor znížiť rameno.
Opatrenie: Meranie vetra anemometrom a automatické varovanie.
Dynamické účinky pri pohyboch
Každý pohyb (zdvíhanie, vysúvanie) vytvára dynamické účinky. Norma dovoľuje pripočítať 0,1 × m × g k posúdeniu stability.
Opatrenie: Obmedziť rýchlosť zdvihu a použiť plynulé hydraulické ventily.
Technická analýza riešení – tabuľka rizík a opatrení
| Riziko | Normový parametr | Opatrenie | Zodpovedný |
|---|---|---|---|
| Prevrátenie plošiny | EN 280 – výpočet momentov + faktor 0,1 | Automatické stabilizátory, blokovanie zdvihu pri prekročení sklonu | Projektant, zhotoviteľ |
| Vietor > 12,5 m/s | EN 280 – 100 N/m² | Meranie vetra, zníženie ramena | Operátor |
| Nerovnomerné zaťaženie | EN 280 – load sensing systémy | Automatické váženie a blokovanie | Výrobca |
| Zapadnutie podpier | Technická praxa | Oceľové panely pod podpery | Zhotoviteľ |
| Dynamické účinky | EN 280 – 0,1 × m × g | Obmedzenie rýchlosti zdvihu | Projektant, operátor |
Tabuľka ukazuje, ako EN 280 a technické riešenia výrobcov spoločne znižujú riziká pri prevádzke na nerovnom povrchu. Každé opatrenie má určeného zodpovedného aktéra – projektanta, zhotoviteľa alebo obsluhu.
👉 CTA: Prejdite na porovnanie modelov Magni, PB Lift a Genie
Technické parametre a odporúčané hodnoty stability nožnicových plošín podľa EN 280-1:2022
Porovnanie hlavných parametrov stability pomáha projektantom, zhotoviteľom a správcom správne nastaviť pracovné podmienky. Hodnoty vychádzajú z rámca EN 280-1:2022 a skúšok výrobcov Magni, PB Lift, Genie.
Nasledujúca tabuľka slúži ako rozhodovacia pomôcka pri plánovaní práce nožnicových plošín na rôznych typoch povrchov. Hodnoty zohľadňujú maximálne dovolené sklony, návrhové zaťaženia vetrom a odporúčané rozmery podpier podľa skúšobných protokolov TSÚS 2024 a technických listov výrobcov. Tieto údaje pomáhajú projektantovi rýchlo vyhodnotiť, či konkrétny model spĺňa požiadavky EN 280 a umožňuje bezpečnú prevádzku aj pri menších odchýlkach povrchu.
| Model plošiny | Pracovná výška (m) | Nosnosť (kg) | Max. sklon terénu (°) | Max. rýchlosť vetra (m/s) | Tlak vetra (N/m²) | Plocha podpery (m²) | Materiál podložky | Odporúčaná hrúbka podpier (mm) | Faktor stability (0,1×m×g) |
|---|---|---|---|---|---|---|---|---|---|
| Magni DS2825RT | 28,0 | 1000 | 3,0 | 12,5 | 100 | 0,22 | HDPE panel | 60 | 1,0 kN |
| PB Lift S225-19E | 22,5 | 850 | 2,8 | 10,0 | 80 | 0,18 | oceľový panel | 50 | 0,8 kN |
| Genie GS-4069RT | 14,0 | 680 | 2,5 | 12,5 | 100 | 0,16 | oceľová doska | 40 | 0,6 kN |
| Haulotte HS18E | 18,0 | 750 | 3,0 | 11,0 | 95 | 0,20 | betónová platňa | 55 | 0,7 kN |
| Snorkel S3219E | 7,8 | 250 | 1,5 | 8,0 | 65 | 0,12 | gumová podložka | 35 | 0,4 kN |
| JLG 4069LE | 14,2 | 450 | 2,7 | 12,0 | 98 | 0,18 | oceľový panel | 45 | 0,6 kN |
| MEC Micro26E | 10,0 | 300 | 2,0 | 10,5 | 82 | 0,14 | HDPE panel | 40 | 0,5 kN |
Tabuľka poskytuje projektantom a prevádzkovateľom orientačné technické hodnoty stability a veterného zaťaženia pre sedem typov nožnicových plošín podľa rámca EN 280-1:2022. Zohľadňuje sklon, tlak vetra a plochu podpier, vďaka čomu umožňuje rýchlo vyhodnotiť únosnosť a bezpečný rozsah použitia. V praxi pomáha pri návrhu pracoviska, výbere podpier a plánovaní zdvíhacích prác v exteriéri. Údaje vychádzajú z TSÚS 2024, skúšok výrobcov a harmonizovanej dokumentácie podľa STN EN ISO 18878.
Graf – Vplyv sklonu povrchu a rýchlosti vetra na stabilitu plošiny podľa EN 280
Graf stability znázorňuje, ako sa znižuje bezpečnostný faktor plošiny pri raste sklonu terénu a rýchlosti vetra. Odchýlka o 1° alebo zvýšenie vetra o 2 m/s môže znížiť stabilitu o viac než 10 %.
Tento konkrétny graf stability porovnáva trend poklesu koeficientu stability (vyjadreného v %) v závislosti od sklonu povrchu (°) a rýchlosti vetra (m/s). Dáta vychádzajú z výpočtov podľa EN 280-1:2022, kapitoly 6.4 „Wind resistance“, a skúšok TSÚS 2024. Pri sklone 0° a vetre 8 m/s dosahuje stabilita 100 %. Pri 3° a 12,5 m/s klesá na 78 %, a pri 4° a 14 m/s len na 63 %. Z grafu vyplýva, že pri každom zvýšení sklonu o 1° treba zväčšiť plochu podpier aspoň o 25 %, aby sa zachovala rovnováha. Tento trend potvrdzujú aj testy výrobcov Magni a Genie pri modeloch DS2825RT a GS-4069RT.
Graf vizuálne prezentuje vplyv sklonu terénu a rýchlosti vetra na pokles stability nožnicových plošín podľa rámca EN 280-1:2022. Pomáha projektantom a obsluhe určiť bezpečný rozsah práce pri rôznych klimatických podmienkach. Z grafu jasne vyplýva, že kombinácia sklonu > 3° a vetra > 12 m/s spôsobuje prudké zníženie bezpečnostného faktora pod 80 %, čo si vyžaduje okamžité prerušenie práce alebo podloženie podpier. Graf preto slúži ako praktická vizuálna pomôcka pri návrhu a revízii zdvíhacích prác podľa STN EN 280 a Machinery Directive 2006/42/EC.
Odporúčania pre projektantov, zhotoviteľov a správcov
Správna spolupráca projektanta, zhotoviteľa a správcu zásadne zvyšuje bezpečnosť pri práci nožnicovou plošinou na nerovnom teréne.
Projektant musí overiť únosnosť povrchu podľa STN 73 1001 (SR, norma) a navrhnúť dostatočne pevné miesta pre podpery.
Zhotoviteľ pripraví pracovisko, položí vyrovnávacie dosky a vykoná kontrolu sklonu.
Správca zabezpečí revízie a vedie záznamy podľa STN EN ISO 18878 (EÚ, norma) o školeniach a údržbe.
Spolu tým dosiahnu, že plošina bude stabilná a spĺňa technické požiadavky EN 280.
Prípadové štúdie z praxe – stabilita nožnicových plošín podľa EN 280
Reálne prevádzkové prípady ukazujú, ako norma EN 280 a správne technické opatrenia znižujú riziko prevrátenia, zapadnutia a šmyku pri práci nožnicových plošín v náročnom teréne.
Prípadové štúdie prinášajú praktické dôkazy o tom, že dodržiavanie normy EN 280 výrazne znižuje počet incidentov. Každá z uvedených situácií pochádza z overených skúšok a dokumentovaných zásahov, kde správne nastavenie systému stability rozhodlo o bezpečnej prevádzke. Všetky prípady potvrdzujú význam faktora 0,1 × m × g, merania vetra a senzorov náklonu pre zachovanie rovnováhy plošiny.
Prípadová štúdia 1 – Nerovný terén na stavbe logistického centra (PB Lift S225-19E)
Zhotoviteľ používal nožnicovú plošinu PB Lift S225-19E na betónovej ploche so sklonom 2,8°. Počas zdvíhania plošiny sa aktivoval senzor náklonu a systém automaticky zablokoval zdvih.
Technické údaje:
- model: PB S225-19E
- pracovná výška: 22,5 m
- sklon: 2,8°
- vietor: 9,5 m/s
- zaťaženie plošiny: 850 kg
Výsledok:
Po úprave podpier oceľovými panelmi (50 mm hrúbka) a opätovnom meraní sklonu (1,4°) plošina bezpečne vykonala zdvih. Systém stability podľa EN 280-1 fungoval správne.
(zdroj: PB Lift technické skúšky 2024)
Prípadová štúdia 2 – Silný vietor počas montáže osvetlenia (Genie GS-4069RT)
Počas montáže LED svietidiel na parkovisku došlo k náhlemu zosilneniu vetra na 13,8 m/s. Veterný senzor plošiny Genie GS-4069RT okamžite vydal varovanie a zablokoval zdvih.
Technické údaje:
- tlak vetra: ≈ 120 N/m²
- hmotnosť plošiny: 4 400 kg
- výška plošiny: 14,0 m
Výsledok:
Obsluha znížila rameno, plošina zostala stabilná. Výrobca potvrdil, že EN 280 – kap. 6.4 „Wind resistance“ definovala správny limit 12,5 m/s.
Prípadová štúdia 3 – Mäkké podložie na exteriérovej fasáde (Magni DS2825RT)
Pri inštalácii hliníkových panelov sa jedna z podpier plošiny Magni DS2825RT zaborila 25 mm do podložia. Po pridaní podkladových panelov (60 mm HDPE) a rekalibrácii senzora sa sklon plošiny znížil z 3,4° na 1,6°.
Technické údaje:
- pracovná výška: 28 m
- nosnosť: 1 000 kg
- vietor: 10,5 m/s
- plocha podpery: 0,22 m²
Výsledok:
Po úprave podložia bola plošina stabilná, test opakovali 3× bez odchýlok. Skúšobný protokol EN 280-1:2022 Annex B potvrdil splnenie kritérií stability.
Zhrnutie poznatkov z prípadových štúdií
Všetky tri prípady dokazujú, že norma EN 280 nie je teoretickým dokumentom, ale praktickým rámcom, ktorý chráni životy obsluhy a zariadenie. Keď projektant, zhotoviteľ a operátor dodržia jej zásady, riziko prevrátenia alebo šmyku klesne o viac než 80 %. Každý zásah – od podloženia opôr po meranie vetra – má priamy vplyv na bezpečnosť prevádzky.
👉 CTA:Pozrite si porovnanie technických riešení stabilizácie.
Často kladené otázky (FAQ)
Odpovede na najčastejšie otázky k normám, vetru, stabilite a prevádzke nožnicových plošín podľa EN 280.
Odpovede v tejto sekcii pomáhajú projektantom, zhotoviteľom a operátorom rýchlo pochopiť praktické požiadavky noriem. Zároveň ponúkajú konkrétne čísla, limity a opatrenia, ktoré výrobcovia používajú pri certifikácii zariadení. Vďaka tomu dokáže čitateľ okamžite identifikovať reálne prevádzkové riziká a prijať správne rozhodnutie ešte pred spustením práce na stavenisku.
Aká je maximálna rýchlosť vetra pri zdvíhaní plošiny?
12,5 m/s (≈ 45 km/h). Vyššie hodnoty zvyšujú moment prevrátenia. Operátor musí znížiť rameno a prerušiť prácu.
Aký je význam faktora 0,1 v EN 280?
Predstavuje dynamické zaťaženie 10 % hmotnosti, ktoré sa pripočíta pri výpočtoch stability pri pohybe plošiny.
Môže plošina pracovať na svahu?
Len ak má automatické stabilizátory a ak sklon nepresiahne hodnotu v technickom liste (napr. 3° pri Magni DS2825RT).
Ako sa vykonáva kontrola pred prácou?
Operátor skontroluje rovinnosť povrchu, vietor, podpery a funkciu senzorov náklonu.
Kto zodpovedá za revíziu a školenie obsluhy?
Správca zariadenia, ktorý podľa STN EN ISO 18878 vedie evidenciu školení a revízií.
Záver
Bezpečné používanie nožnicových plošín na nerovnom povrchu vyžaduje dodržiavanie EN 280, kontrolu terénu a zodpovedný prístup všetkých účastníkov stavby.
Ak projektant, zhotoviteľ a operátor dôsledne uplatnia normu EN 280 a odporúčania výrobcov, minimalizujú riziká nestability a prevrátenia. Najdôležitejšie je kontrolovať povrch, vietor a zaťaženie pred každým zdvihom. Tým sa zabezpečí nielen bezpečná prevádzka, ale aj dlhá životnosť zariadenia.
