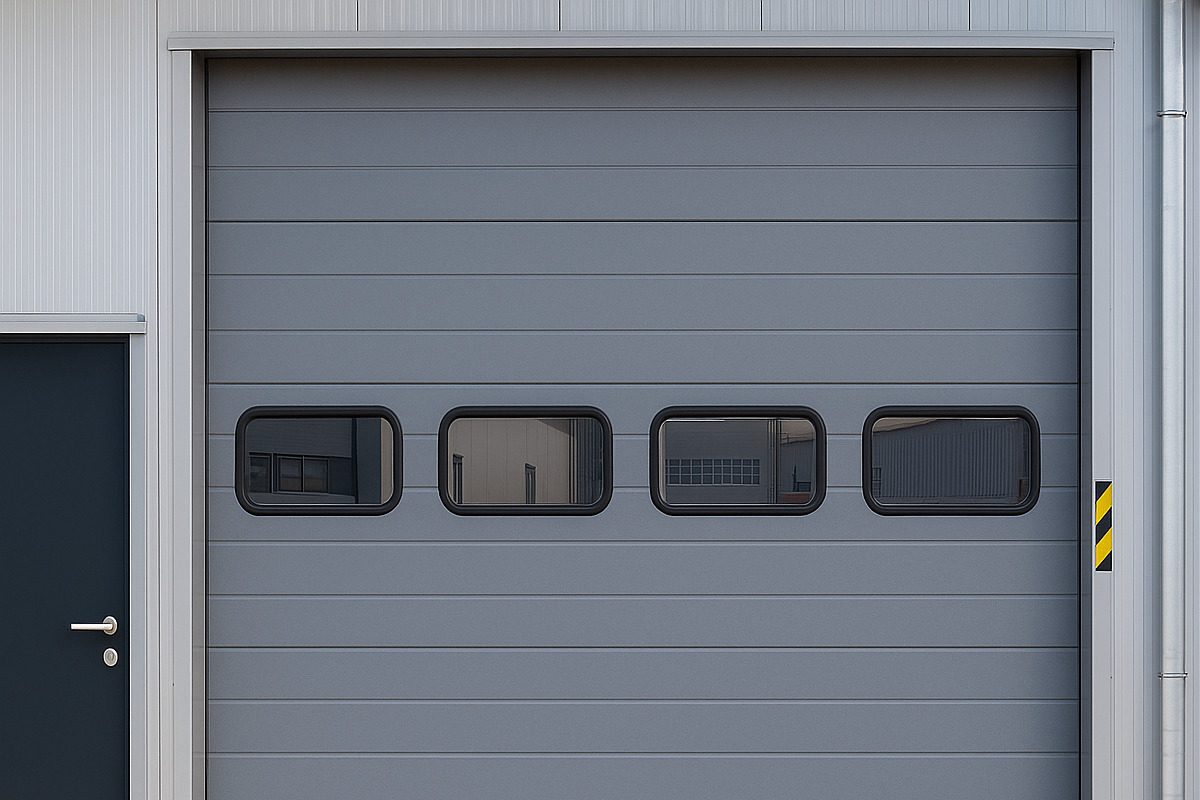

Projektant aj investor musia pri návrhu priemyselných brán, či už ide o priemyselné brány – automatizované a manuálne riešenia, zohľadniť technické normy, bezpečnostné požiadavky a prevádzkové nároky. Správne zvolená brána zvyšuje efektivitu, šetrí čas a zároveň zabezpečí ochranu objektu. Podľa STN EN 13241 (EÚ, norma) sa navrhovanie brán riadi ako rámcový technický štandard.
📌CTA: Zistite, aké typy priemyselných brán využívajú najmodernejšie priemyselné haly.
Základné typy priemyselných brán – rozdelenie a charakteristika
Zhotoviteľ navrhuje sekcionálne, posuvné, krídlové a rolovacie priemyselné brány. Každý typ má výhody aj nevýhody, preto projektant vyberá riešenie podľa STN EN 13241.
Priemyselné objekty využívajú rôzne druhy brán. Sekcionálne brány šetria priestor, zatiaľ čo posuvné brány zabezpečia odolnosť voči vetru. Krídlové brány sú tradičné, avšak pomalšie. Rolovacie brány šetria priestor a sú vhodné najmä pre logistické haly. Preto projektant zohľadní priestorové a prevádzkové požiadavky.
👉 CTA blok: Prejdite na technickú analýzu a porovnajte parametre jednotlivých typov brán.
Automatizované priemyselné brány – výhody a obmedzenia
Automatizované brány skracujú čas otvorenia o 40 %, zvyšujú bezpečnosť a komfort obsluhy. Podľa STN EN 12453 musia obsahovať bezpečnostné prvky proti privretiu.
Výrobcovia implementujú automatické pohony do sekcionálnych či posuvných brán. Automatizácia zvyšuje plynulosť prevádzky a znižuje energetické straty. Navyše, brány obsahujú bezpečnostné prvky ako fotobunky, hrany alebo svetelné závory. Projektant teda navrhne systém, ktorý súčasne zvýši produktivitu a ochranu obsluhy.
Manuálne priemyselné brány – kedy sú vhodným riešením
Manuálne brány využívame pri menších objektoch. Sú lacnejšie, jednoducho sa udržiavajú, avšak pri intenzívnej prevádzke spôsobujú časové straty.
Menšie sklady a prevádzky s nízkou frekvenciou pohybu často volia manuálne brány. Tieto riešenia sú finančne menej náročné a vyžadujú minimálnu údržbu. Avšak pri vysokej frekvencii otvárania sa prevádzka spomalí, čo znižuje efektivitu. Preto sa manuálne systémy hodia najmä pre menšie podniky alebo núdzové východy.
Druhy pohonov priemyselných brán – technické riešenia
Pohon brán môže byť reťazový, hriadeľový alebo lineárny. Každý systém má inú rýchlosť, nosnosť a spotrebu energie, čo určí projektant podľa STN EN 12453.
Moderné bránové pohony pracujú s reťazovým mechanizmom, ktorý prenáša krútiaci moment na hriadeľ. Alternatívou je lineárny motor, ktorý umožní plynulý a tichý chod. Zhotovitelia zároveň implementujú frekvenčné meniče na reguláciu rýchlosti a spotreby energie. Preto pohon významne ovplyvňuje životnosť aj prevádzkové náklady.
Bezpečnostné prvky priemyselných brán podľa STN EN 12453
Bezpečnostné prvky priemyselných brán zahŕňajú fotobunky, núdzové tlačidlá, ochranné hrany a svetelné závory. Normy STN EN 12453 určujú rámcové požiadavky pre tieto zariadenia.
Projektant zabezpečí, aby každá automatická brána obsahovala minimálne dve úrovne bezpečnostných systémov. Fotobunky zastavia pohyb pri prekážke, hrany zachytia tlak, svetelné závory kontrolujú prítomnosť osôb. Navyše, núdzové tlačidlo umožní okamžité zastavenie. Preto správna integrácia prvkov znižuje riziko nehôd.
Technická analýza riešení – porovnanie parametrov
Technická analýza ukazuje rozdiely v rýchlosti otvorenia, životnosti a údržbe medzi automatickými a manuálnymi bránami. Tabuľka uvádza hodnoty podľa STN EN 13241.
Projektant využije porovnávaciu tabuľku, aby vybral vhodný typ priemyselnej brány. Automatické systémy dosahujú rýchlosť otvorenia 0,25–0,40 m/s, pričom manuálne systémy sú podstatne pomalšie. Navyše, životnosť automatizovaných riešení presahuje 250 000 cyklov.
Tabuľka – Porovnanie parametrov priemyselných brán
| Typ brány | Rýchlosť otvorenia (m/s) | Životnosť (cyklov) | Údržba | Cena (€ za m²) |
|---|---|---|---|---|
| Sekcionálna automatická | 0,30–0,40 | 200 000–250 000 | stredná | 180–220 |
| Posuvná automatická | 0,20–0,35 | 150 000–200 000 | vyššia | 200–250 |
| Rolovacia manuálna | 0,05–0,10 | 100 000–150 000 | nízka | 90–120 |
| Krídlová manuálna | 0,05–0,08 | 80 000–100 000 | nízka | 70–110 |
👉 CTA blok: Pozrite si porovnávaciu tabuľku parametrov a vyhodnoťte najvhodnejší typ brány pre váš objekt.
Technické údaje pre návrh priemyselných brán
Projektant navrhne priemyselné brány podľa STN EN 13241 a EN 12453. Rýchlosť otvorenia 0,05–0,40 m/s a životnosť 80 000–250 000 cyklov určujú vhodnosť riešenia.
Projektanti pri výbere priemyselných brán zohľadňujú normy STN EN 13241 a EN 12453, ktoré rámcujú technické parametre. Rýchlosť otvorenia sa pohybuje od 0,05 do 0,40 m/s, pričom životnosť dosahuje 80 000 až 250 000 cyklov. Preto je možné optimalizovať bránu podľa prevádzky, rozmerov a intervalov údržby.
| Typ brány | Odporúčaná šírka (m) | Maximálna výška (m) | Rýchlosť otvorenia (m/s) | Životnosť (cyklov) | Interval údržby (mesiace) | Normový rámec |
|---|---|---|---|---|---|---|
| Sekcionálna automatická | 3,0 – 6,0 | 2,5 – 5,5 | 0,30 – 0,40 | 200 000 – 250 000 | 12 | STN EN 13241 |
| Posuvná automatická | 4,0 – 8,0 | 2,5 – 5,0 | 0,20 – 0,35 | 150 000 – 200 000 | 12 | EN 12453 |
| Rolovacia manuálna | 2,5 – 5,0 | 2,0 – 4,5 | 0,05 – 0,10 | 100 000 – 150 000 | 18 | STN EN 13241 |
| Krídlová manuálna | 2,0 – 4,0 | 2,0 – 4,0 | 0,05 – 0,08 | 80 000 – 100 000 | 24 | EN 16034 |
Graf efektivity a životnosti priemyselných brán
Graf porovnáva priemyselné brány podľa STN EN 13241. Automatické typy dosahujú rýchlosť 0,20–0,40 m/s a životnosť nad 200 000 cyklov, manuálne riešenia zostávajú pod 120 000 cyklami.
Projektant analyzuje graf, ktorý znázorňuje efektivitu a životnosť priemyselných brán podľa STN EN 13241 a EN 12453. Automatizované riešenia poskytujú vyššiu rýchlosť otvorenia (0,20–0,40 m/s) a životnosť nad 200 000 cyklov. Manuálne systémy dosahujú len 80 000–120 000 cyklov, preto ich využitie obmedzuje intenzívnu prevádzku.
Normy, ISO a legislatíva pre priemyselné brány
STN EN 13241 definuje rámec pre brány, zatiaľ čo STN EN 12453 rieši bezpečnosť. Medzinárodný rámec tvorí ISO 14120 pre ochranné zariadenia.
Projektant rešpektuje STN EN 13241 (EÚ, norma) ako základný rámec pre brány a pohony. Zároveň uplatní STN EN 12453 pre bezpečnosť pri automatizácii. Okrem toho ISO 14120 (ISO, norma) definuje všeobecné požiadavky na ochranné zariadenia. Tieto normy poskytujú spoločný technický základ, ktorý projektanti aplikujú v praxi.
Prípadové štúdie z praxe
Projektant navrhol sekcionálne brány s rýchlosťou 0,35 m/s a bezpečnostnými fotobunkami podľa STN EN 12453. Hala znížila čas nakládky o 20 %.
Prípadová štúdia 2 – Sklad s manuálnymi posuvnými bránami
Menší sklad využíva manuálne brány, ktoré si vyžadujú len jednoduchú údržbu. Avšak obsluha denne stratí 30 minút oproti automatizácii.
Prípadová štúdia 3 – Výrobný závod s kombinovaným systémom
Výrobný závod implementoval automatické brány pri hlavných vstupoch a manuálne brány pri servisných vstupoch. Kombinácia znížila investície a zároveň zabezpečila vysokú efektivitu prevádzky.
Často kladené otázky (FAQ)
Aká je životnosť priemyselných brán?
Životnosť brán závisí od typu. Automatické riešenia presahujú 200 000 cyklov, zatiaľ čo manuálne dosahujú približne 100 000. Navyše, správna údržba životnosť predĺži.
Ktorý typ brány je najbezpečnejší?
Najvyššiu bezpečnosť dosahujú automatizované brány s fotobunkami a núdzovými tlačidlami. Zhotovitelia implementujú viacúrovňové ochranné systémy, preto minimalizujú riziko zranenia.
Aké normy musím rešpektovať?
Projektant rešpektuje STN EN 13241 pre rámcové požiadavky a STN EN 12453 pre bezpečnosť. Okrem toho ISO 14120 poskytuje globálne technické odporúčania.
Sú manuálne brány ešte aktuálne?
Áno, manuálne brány majú význam pri menších objektoch alebo núdzových vstupoch. Sú lacnejšie a jednoducho sa udržiavajú, avšak spomaľujú prevádzku.
Koľko stojí priemyselná brána?
Cena sa pohybuje od 70 € za m² pri manuálnych krídlových bránach po 250 € za m² pri automatických posuvných bránach. Preto investor porovná parametre a životnosť.
Ako často treba servisovať brány?
Výrobca odporúča servisovať automatické brány raz ročne. Pravidelná kontrola fotobuniek a pohonov znižuje riziko poruchy a zároveň predlžuje životnosť.
Ktoré brány sú najrýchlejšie?
Najrýchlejšie pracujú sekcionálne automatické brány s rýchlosťou 0,40 m/s. Preto logistické centrá uprednostňujú tento typ pre efektívnu nakládku.
Ako riešime výpadok elektriny pri automatických bránach?
Zhotoviteľ vždy navrhne núdzové manuálne ovládanie. Preto pri výpadku elektriny obsluha otvorí bránu reťazovým mechanizmom alebo kľukou.
Záver – výber vhodnej priemyselnej brány
Projektant vyberie priemyselnú bránu podľa prevádzky, priestoru a bezpečnosti. Automatizácia prináša rýchlosť, manuálne riešenie šetrí náklady, preto kombinácia často dáva najväčší zmysel.
Priemyselné objekty potrebujú brány, ktoré spájajú efektivitu, bezpečnosť a hospodárnosť. Automatizované riešenia zrýchľujú prevádzku, avšak zvyšujú cenu a údržbu. Manuálne systémy sú jednoduchšie, no obmedzujú komfort. Preto projektant navrhne riešenie, ktoré kombinuje oba prístupy podľa špecifík objektu.
CTA blok: Pozrite si prehľad noriem, technických riešení a prípadových štúdií, aby ste zvolili optimálnu priemyselnú bránu pre svoj projekt.
