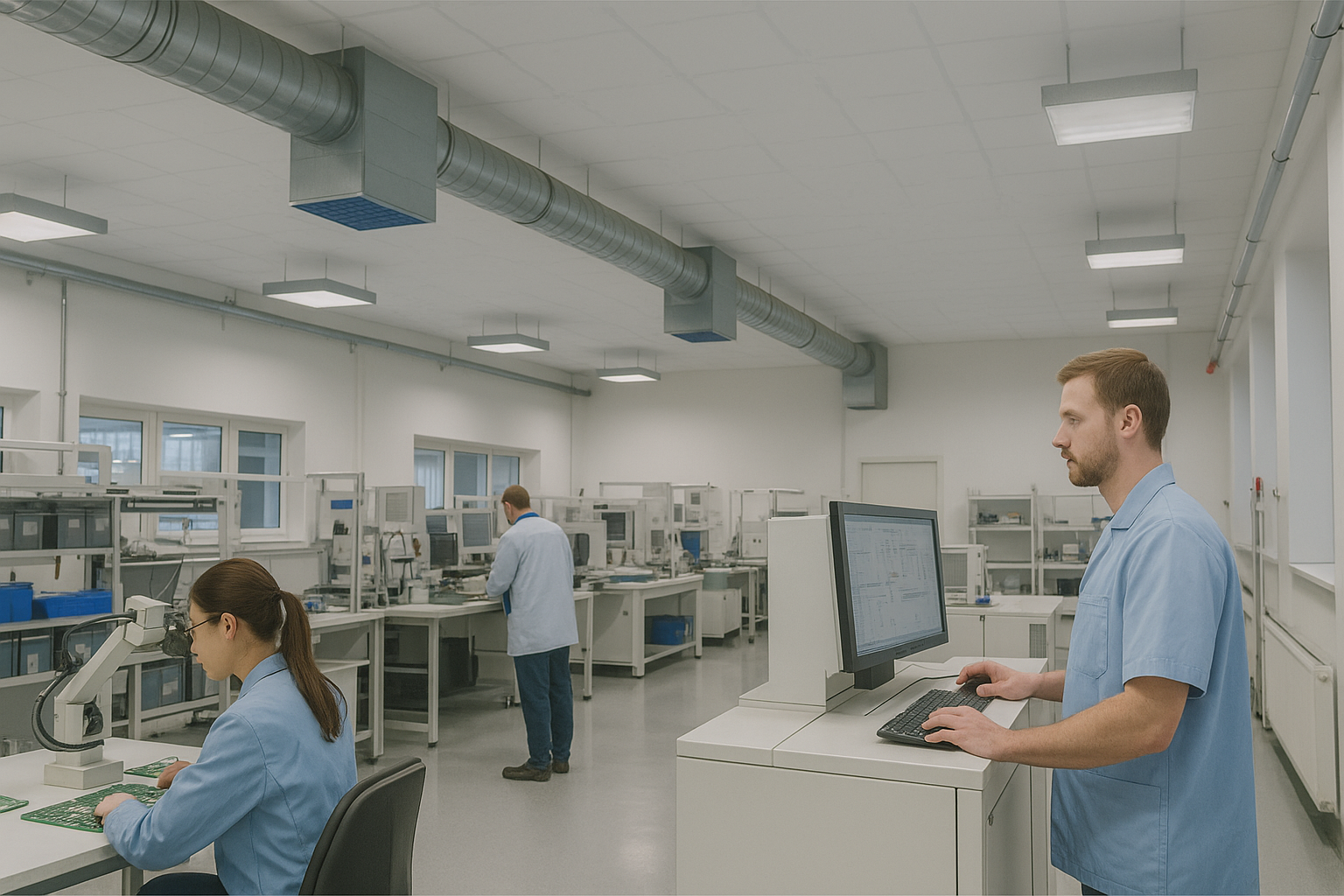

H1 Úvod: Maximum VZT ako rozhodujúci prvok kvality výroby
V moderných výrobných procesoch vzduchotechnika predstavuje strategickú súčasť infraštruktúry. V elektrotechnickej výrobe, kde sa manipuluje s citlivými elektronickými komponentmi, je mikroklíma rozhodujúcim faktorom kvality a životnosti výrobkov.
Maximum VZT neznamená iba vysoký výkon zariadení, ale presné riadenie prietoku, filtrácie, teploty, vlhkosti a čistoty vzduchu, ktoré zabezpečí stabilitu výrobných procesov a zníži chybovosť.
Článok je určený pre:
- projektantov technických zariadení budov,
- realizačné firmy špecializované na VZT,
- investorov pripravujúcich nové alebo rekonštruované výrobné haly,
- manažérov výrobných prevádzok, ktorí chcú zvýšiť kvalitu výroby.
Prečo je téma aktuálna?
Rastúci dôraz na energetickú efektivitu, udržateľnosť a konzistentnú kvalitu núti podniky investovať do pokročilých VZT riešení.
Čitateľ sa dozvie:
- aké normy a legislatívne predpisy určujú parametre ventilácie a mikroklímy,
- ako vypočítať potrebný objemový prietok vzduchu,
- príklady úspešných a neúspešných realizácií,
- odporúčania pre prax.
H2 Kontext a fakty: Normy a legislatívne požiadavky
H3 Platné normy a ich význam
Pri návrhu VZT systémov pre elektrotechnickú výrobu sa vychádza z týchto aktuálnych noriem:
- EN 16798-3:2017 – Ventilation for non-residential buildings – Performance requirements for ventilation and room-conditioning systems (nahradila EN 13779).
- EN 16798-1:2019 – Energy performance of buildings – Indoor environmental input parameters for design and assessment of energy performance of buildings (nahradila EN 15251).
- STN EN ISO 7730:2006 – Tepelná pohoda určená indexami PMV a PPD.
- ISO 14644-1:2015 – Klasifikácia čistých priestorov podľa koncentrácie častíc.
- IEC 61340-5-1 – Ochrana elektronických zariadení pred elektrostatickými javmi.
- STN 73 0540-2 – Tepelnotechnické vlastnosti budov – Požiadavky na vnútorné prostredie.
H3 Normatívne hodnoty a odporúčania
- Teplota pracoviska: normatívne 20–24 °C podľa EN 16798-1.
- Relatívna vlhkosť: odporúčanie z praxe 40–60 % na zníženie rizika ESD (IEC 61340-5-1 nepredpisuje presné číslo).
- Rýchlosť prúdenia vzduchu: 0,1–0,3 m/s podľa EN 16798-1 pre komfortnú zónu.
- CO₂ koncentrácia: max. 800 ppm (kategória I–II podľa EN 16798-1).
- Čistota vzduchu: ISO trieda 7–8 pre montáž elektroniky, ISO trieda 5–6 pre čisté priestory.
H2 Technická analýza: Postup návrhu maximum VZT
H3 Výpočet potrebného prietoku
Vzorec:
Q=V×nQ = V \times nQ=V×n
kde:
- Q – objemový prietok (m³/h)
- V – objem priestoru (m³)
- n – počet výmen vzduchu za hodinu (1/h)
Príklad:
Hala: 50 × 30 × 6 m = 9 000 m³
Požadované výmeny: 20/h
Výsledok: Q = 180 000 m³/h
H3 Tabuľka parametrov podľa typu výroby
| Typ výroby | Teplota (°C) | Rel. vlhkosť (%) | ISO trieda | Výmeny/h |
|---|---|---|---|---|
| Montáž PCB | 21–23 | 45–55 | ISO 7 | 18–25 |
| SMT linky | 21–23 | 45–55 | ISO 6–7 | 20–25 |
| Výroba káblových zväzkov | 20–24 | 40–60 | ISO 8 | 12–15 |
| Balenie hotových výrobkov | 20–24 | 40–60 | ISO 8 | 8–12 |
| Skladovanie komponentov | 18–22 | 40–50 | ISO 8 | 4–8 |
H3 Distribúcia vzduchu
- Čisté zóny: laminárne prúdenie zhora nadol.
- Výrobné zóny: turbulentné prúdenie pre efektívnu výmenu.
- Sklady: minimálne výmeny, ale presná kontrola vlhkosti.
H3 Energetická optimalizácia
- Rekuperácia tepla – účinnosť 75–85 %.
- Free cooling – využitie chladného vonkajšieho vzduchu.
- VAV regulácia – prispôsobenie výkonu aktuálnej potrebe.
- Snímače kvality vzduchu – CO₂, VOC, prach.
H2 Odporúčané technické parametre pre návrh maximum VZT v elektrotechnickej výrobe
| Parameter | Hodnota pre čistú montáž PCB | Hodnota pre bežnú montáž elektroniky | Hodnota pre sklad komponentov | Norma/zdroj |
|---|---|---|---|---|
| Teplota vzduchu (°C) | 21–23 | 20–24 | 18–22 | EN 16798-1 |
| Relatívna vlhkosť (%) | 45–55 | 40–60 | 40–50 | IEC 61340-5-1 (odporúčanie) |
| ISO trieda čistoty | ISO 7 | ISO 8 | ISO 8 | ISO 14644-1 |
| Počet výmen vzduchu/h | 20–25 | 12–18 | 4–8 | EN 16798-3 |
| Rýchlosť prúdenia vzduchu (m/s) | 0,1–0,2 | 0,1–0,3 | 0,05–0,1 | EN 16798-1 |
| CO₂ limit (ppm) | ≤ 800 | ≤ 800 | ≤ 1000 | EN 16798-1 |
| Filtrácia | HEPA H13 | F9–H13 | F7–F9 | ISO 16890 |
| Odporúčaná rekuperácia (%) | 80–85 | 75–80 | 70–75 | EN 16798-3 |
Kompaktný prehľad umožňuje projektantom a prevádzkovateľom rýchlo porovnať normatívne hodnoty a odporúčania pre rôzne typy prevádzok v elektrotechnickej výrobe. Vychádza z platných noriem EN 16798-1, EN 16798-3, ISO 14644-1 a IEC 61340-5-1. Slúži ako podklad pre návrh, optimalizáciu alebo revíziu VZT systémov s cieľom zabezpečiť maximálnu kvalitu mikroklímy pri efektívnej spotrebe energie.
H2 Porovnanie energetickej účinnosti rôznych typov VZT riešení
H2 Príklady z praxe
H3 Stabilizácia vlhkosti na SMT linke
Problém: ESD poškodenie pri vlhkosti 28 %.
Riešenie: adiabatic humidification + zónová regulácia.
Výsledok: pokles chybovosti o 24 %.
H3 Nerovnomerná teplota
Problém: v zadnej časti haly 29 °C, v prednej 23 °C.
Riešenie: zónové ventilátory, úprava potrubí, lokálne chladenie.
H3 Úspora energie pomocou VAV
Problém: spotreba 1,2 GWh/rok na ventiláciu.
Riešenie: VAV + nočný útlm.
Výsledok: úspora 21 % energie.
H2 Odporúčania odborníka
- Začnite meraním – bez dát nie je návrh presný.
- Zónujte priestory – rôzne procesy = rôzne parametre.
- Investujte do regulácie – vráti sa do 3–5 rokov.
- Počítajte s rezervou výkonu – 10–20 %.
- Zabezpečte jednoduchú údržbu – prístup k filtrom a jednotkám.
H2 Záver
Maximum VZT v elektrotechnickej výrobe = kombinácia normových požiadaviek, odborných odporúčaní a technologických inovácií.
Správne navrhnutá a regulovaná vzduchotechnika zvyšuje kvalitu, produktivitu a znižuje náklady.
H2 Často kladené otázky
Otázka 1: Aký je optimálny počet výmen vzduchu pri montáži PCB?
Odpoveď: 18–25/h (EN 16798-1 – odporúčané pre vysokú kvalitu).
Otázka 2: Prečo nie je vlhkosť normatívne stanovená?
Odpoveď: IEC 61340-5-1 ju nepredpisuje, určuje sa na základe praxe (40–60 %).
Otázka 3: Môžem kombinovať prirodzené a mechanické vetranie?
Odpoveď: Nie v čistých priestoroch – vždy je potrebné mechanické.
Otázka 4: Aká je návratnosť investície do modernizácie VZT?
Odpoveď: 3–6 rokov pri použití rekuperácie a regulácie.
