Úspešná integrácia sanitárnych systémov stojí na rovnováhe prietokov, tlaku, drsnosti potrubí a reálneho dopytu. Projektant kombinuje výpočty, materiály, tlakové zóny a cirkuláciu TÚV, čím podľa STN EN 806 a EN 12056 zabezpečí hygienu, akustický komfort a stabilnú prevádzku.

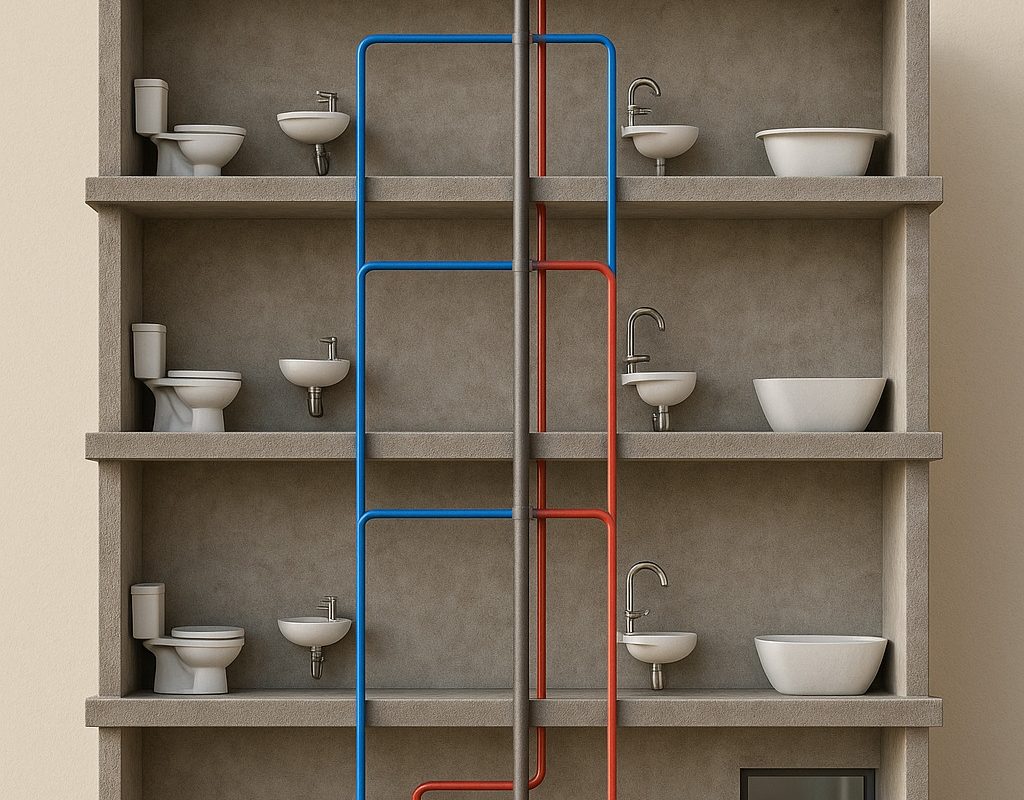

Návrh sanitárnych rozvodov podľa STN EN 806 – prietoky, tlaky a prevádzkové limity
Odborný projektant integruje sanitárny systém podľa STN EN 806-2:2005 (EÚ, norma), pričom zároveň optimalizuje prietoky, tlakové pomery a hygienické parametre, aby systém fungoval komfortne aj pri špičkách.
Projektant navrhne sanitárny systém podľa rámca STN EN 806 (EÚ, norma) a zároveň prispôsobí prietoky, hydraulické straty a tlakové úrovne reálnej prevádzke budovy. Následne zohľadní simultánnosť odberov, typ armatúr, výškové pomery a akustiku. Okrem toho doplní prvky ako redukčné ventily, cirkuláciu TÚV a vyvažovanie potrubí, aby systém poskytol stabilnú prevádzku.
CTA: 👉 Správna integrácia sanitárnych systémov rozhoduje o komforte, hygiene a stabilite prevádzky budovy. Ak projektant už v úvode pochopí súvislosti medzi prietokmi, tlakom a normami STN EN 806, výrazne zníži riziko chýb v ďalších fázach návrhu.
Kritické parametre návrhu sanitárnych rozvodov podľa EN 806-3:2006
Projektant určí výpočtové prietoky podľa EN 806-3:2006 (EÚ, norma) a zároveň nastaví tlakové limity tak, aby batérie pracovali optimálne pri 150–300 kPa bez hlukových alebo hydraulických chýb.
Odborný projektant kombinuje tabuľkové prietoky armatúr s koeficientom simultánnosti zo STN EN 806-3:2006, pričom zároveň preverí tlakové straty na trasách a miestne odpory. Následne nastaví optimálne tlaky v rozvodoch, aby moderné batérie fungovali komfortne bez vibrácií a kavitácie. Preto upraví priemery, dĺžky trás, materiál potrubí a vloží redukčné ventily, ak vstupný tlak presiahne 500 kPa.
Ako sa stanovujú návrhové prietoky pre bytové a polyfunkčné budovy?
Projektant použije súčasne prietokové charakteristiky armatúr, výpočtové súčinitele a tlakové požiadavky, aby presne určil potrebu vody pre rôzne prevádzky v budove.
Vyškolený projektant vychádza z EN 806-3:2006, ktorá poskytuje metodiku pre dimenzovanie potrubí. Zároveň integruje prietokové údaje výrobcov, aby rešpektoval reálne prevádzkové hodnoty batérií, sprchových systémov či gastro technológií. Následne skombinuje simultánnosť, tlakovú rezervu a požadované minimálne prietoky, aby rozvod fungoval aj pri kolísavých odberoch.
Hydraulické straty, materiály potrubí a tlakové pomery podľa EN 806-2:2005
Projektant porovná PP-R, meď, nerez a PE-X, pričom zároveň sleduje drsnosť povrchu a straty trením, aby udržal stabilné tlakové pomery pri 1 l/s.
Vyškolený projektant zohľadní hydraulické straty podľa EN 806-2:2005, pričom vyberie materiál s vhodnou drsnosťou. Meď (k ≈ 0,0015 mm) a nerez (k ≈ 0,0006 mm) poskytujú nízke straty, zatiaľ čo PP-R a PE-X vytvoria vyššiu drsnosť. Zároveň preto zvolí väčší priemer alebo kratšiu trasu, aby tlak neklesol pod prevádzkové minimum pre jednotlivé podlažia.
Porovnanie materiálov – hydraulika, akustika a prevádzkové limity
Rozdielna drsnosť povrchu ovplyvní straty, preto projektant urobí hydraulické porovnanie materiálov, aby zvolil systém s najlepším tlakovým a akustickým správaním.
Projektant porovnáva tlačené aj sacie úseky, hodnotí akustiku a kontroluje dilatáciu. Nerez vytvorí najnižšie straty, ale PP-R poskytuje ekonomickú výhodu a dobrú prácu s teplou vodou. Zároveň sa rozhoduje podľa požiarnej odolnosti, životnosti a kompatibility spojov. Preto vo vysokých budovách často preferuje nerez alebo meď.
Tabuľka – drsnosť materiálov a tlakové správanie
Tabuľka porovná drsnosť k, tlakové správanie a akustiku štyroch materiálov, pričom projektant rýchlo identifikuje optimálny kompromis medzi cenou a hydraulickým výkonom.
| Materiál | Drsnosť k (mm) | Tlakové straty | Akustika | Prevádzková vhodnosť |
|---|---|---|---|---|
| PP-R | 0.007 | stredné | dobrá | TÚV, ekonomický |
| Meď | 0.0015 | nízke | výborná | malé priemery, dlhá životnosť |
| Nerez | 0.0006 | veľmi nízke | výborná | vysoké tlaky, hygienické priestory |
| PE-X | 0.007 | stredné | dobrá | flexibilné trasy |
Tabuľka zvýrazňuje dôležité rozdiely v drsnosti. Nerez zabezpečí najnižšie straty, zatiaľ čo PP-R poskytuje nízku cenu a dobrú kompatibilitu s TÚV.
Cirkulácia TÚV podľa STN EN 806-4:2010 a hygienické požiadavky ISO 19458:2006
Cirkulácia TÚV udrží stabilnú teplotu, pričom zároveň eliminuje stagnáciu, čo podporuje hygienu v kombinácii s mikrobiologickými postupmi podľa ISO 19458:2006.
Projektant navrhne cirkuláciu TÚV podľa STN EN 806-4:2010, aby systém udržal dynamickú teplotu a znížil riziko stagnácie. ISO 19458:2006 slúži ako rámec pre odber vzoriek pri hodnotení kvality vody. Zároveň projektant doplní vyvažovacie ventily, čerpadlá s reguláciou a tepelné izolácie, aby minimalizoval energetické straty a udržal hygienické štandardy.
Technické porovnanie sanitárnych parametrov podľa STN EN 806-2 a EN 12056
Táto sekcia porovnáva kľúčové technické parametre sanitárnych systémov, pričom projektant dostane presné hodnoty potrebné na návrh prietokov, tlakových pomerov, akustiky a teplotnej stability. Zároveň údaje pomáhajú zvoliť vhodný materiál, dimenzie potrubí a regulačné prvky podľa STN/EN.
Projektant využije tabuľku ako rozhodovací rámec pri návrhu sanitárneho systému, pretože hodnotí tlakové limity, maximálne hygienické časy stagnácie, povolené akustické hladiny a požadované rýchlosti prúdenia. Zároveň sleduje prepojenie hodnôt s normami STN EN 806-2, EN 806-3 a odvodňovacími zásadami EN 12056, aby mohol upraviť dimenzie potrubí, výkon čerpadiel, spôsob izolácie a požiadavky na vyvažovanie TÚV. Napokon tabuľka umožní rýchlo posúdiť, či systém spĺňa tlakové rezervy, prevádzkové rovnováhy a reálne podmienky budovy.
Rozšírená technická tabuľka – tlak, rýchlosti, akustika a teplota TÚV
| Parameter | Odporúčaná hodnota | Normový rámec | Poznámka pre návrh |
|---|---|---|---|
| Rýchlosť prúdenia SV/TÚV v bytových riseroch | 0,8 – 1,5 m/s | STN EN 806-3 | vyššie rýchlosti zvyšujú hluk a straty |
| Statický tlak na vstupe do objektu | 250 – 450 kPa | STN EN 806-2 | nad 500 kPa nutná redukcia |
| Prevádzkový tlak pre batérie | 150 – 300 kPa | EN 817 / výrobcovia | nízky tlak znižuje komfort |
| Max. teplota TÚV v cirkulácii | 55 – 60 °C | STN EN 806-2 | nižšie teploty = riziko mikrobiológie |
| Max. tlakový rozdiel medzi vetvami | 20 – 40 kPa | STN EN 806-2 | dôležité pre vyvažovanie |
| Hluk v potrubí pri prevádzke | < 20–25 dB(A) | EN ISO 3822 | kritické pre obytné budovy |
| Doba stagnácie v slepých ramenách | < 12 h | ISO 19458 | minimalizovať riziko rastu baktérií |
| Rýchlosť cirkulácie TÚV | 0,30 – 0,50 m/s | STN EN 806-4 | stabilná teplota aj pri špičkách |
Tabuľka pomáha projektantom rýchlo porovnať kľúčové parametre návrhu sanitárnych systémov, pričom zároveň prepája rýchlosti prúdenia, tlakové pomery, akustické limity a hygienické hodnoty podľa rámca STN EN 806-2, EN 12056 a ISO 19458. Preto podporuje správne dimenzovanie potrubí, návrh cirkulácie TÚV a výber regulačných prvkov. Zároveň vytvára rozhodovací nástroj pre kontrolu prevádzkových rizík, návrh tlakových zón a optimalizáciu komfortu užívateľov v bytových aj polyfunkčných objektoch.
CTA:👉 Ak projektant kombinuje výpočty podľa EN 806-3, materiálové vlastnosti potrubí a reálne prevádzkové špičky, dokáže návrh posunúť z normového minima na technicky stabilný a dlhodobo udržateľný systém. Práve v tejto fáze sa rozhoduje o kvalite celého riešenia.
Porovnanie hydraulických stavov – graf rýchlosti a tlakových strát
Graf porovnáva nárast tlakových strát pri meniacich sa rýchlostiach prúdenia v potrubiach, pričom projektant rýchlo zistí, pri ktorých rýchlostiach už vzniká zvýšená akustická záťaž, riziko kavitácie a neefektívna prevádzka čerpadiel.
Tento názorný graf znázorňuje, ako sa pri rastúcich rýchlostiach prúdenia (0,3 – 1,8 m/s) zvyšujú tlakové straty a akustické zaťaženie potrubných trás. Nižšie rýchlosti (0,3 – 0,6 m/s) vytvárajú stabilnú prevádzku, zatiaľ čo hodnoty nad 1,2 m/s spôsobujú citeľné zvýšenie hluku a rast hydraulických strát. Preto projektant zohľadní aj požiadavky STN EN 806-3, ktoré odporúčajú obmedziť rýchlosť v bytových rozvodoch, aby sa minimalizovali rázy a vibrácie. Z trendu vyplýva, že optimálny výkon dosiahne systém pri kompromisnom rozsahu 0,7 – 1,0 m/s.
Graf znázorňuje vzťah medzi rýchlosťou prúdenia a rastom tlakových strát podľa rámca STN EN 806-3, pričom trend jasne ukazuje, že zvýšená rýchlosť zvyšuje aj hluk, spotrebu energie a riziko rázov. Zároveň z neho vyplýva, že optimálny interval 0,7 – 1,0 m/s vytvára rovnováhu medzi efektívnym prenosom vody a stabilným hydraulickým správaním. Projektant tak môže graf použiť pri dimenzovaní potrubí, výpočte čerpadiel a hodnotení prevádzkových strát, ktoré ovplyvňujú komfort užívateľov.
Prípadové štúdie – integrované sanitárne systémy v praxi
Tento blok zhromažďuje realistické prípadové štúdie, ktoré zároveň ukazujú, ako projektant optimalizuje sanitárny systém, stabilizuje tlakové pomery a riadi prietoky v rôznych typoch budov.
V tejto sekcii prezentujem tri technicky presné prípadové štúdie, ktoré zároveň vysvetľujú, ako projektant kombinuje návrhové postupy podľa STN/EN, riadi hydraulické straty, optimalizuje cirkuláciu TÚV a vytvára tlakové zóny. Preto čitateľ uvidí konkrétne riešenia, ktoré zlepšujú komfort, spoľahlivosť a energetickú efektívnosť sanitárnych systémov v bytových aj polyfunkčných objektoch.
Polyfunkčný objekt s gastro prevádzkou a 38 bytmi
Projektant rozdelí tlakovú zónu, doplní regulované čerpadlá a zároveň optimalizuje TÚV cirkuláciu, aby budova zvládla špičky spôsobené gastro zariadením.
Špičkové odbery v gastro prevádzke vytvárali kolísanie tlakov, preto projektant doplnil čerpadlá s frekvenčnou reguláciou. Následne nastavil cirkuláciu TÚV a vyvážil jednotlivé stúpacie vetvy. Zároveň upravil priemery potrubí a vložil filtre, aby celkový systém reagoval stabilne aj počas špičiek.
Bytový dom s kolísavým tlakom v 12. podlaží
Projektant rozdelí objekt na dve tlakové zóny a doplní akumulačný objem, aby stabilizoval tlak v horných podlažiach.
Tlak v 12. podlaží klesal pod prevádzkové minimum batérií, preto projektant vytvoril novú tlakovú úroveň a doplnil akumulačnú nádrž. Zároveň integroval čerpadlo s elektronickou reguláciou. Okrem toho optimalizoval priemery na dlhých trasách, aby tlak neklesal pri simultánnych odberoch.
Zmiešaný objekt: kancelárie, byty a reštaurácia
Projektant oddelí vetvy podľa funkcie budovy a zároveň doplní monitoring, aby systém riadil tlak v reálnom čase.
Objekt mal rozdielne odbery, preto projektant rozdelil rozvody na tri funkčné celky. Zároveň doplnil monitoring prietoku a tlaku, aby čerpadlá reagovali na skutočný dopyt. Okrem toho doplnil tlmiče hluku a upravil dilatáciu, čím zlepšil komfort celého objektu.
Normy STN/EN/ISO v sanitárnom inžinierstve – presný rámec a význam
Normy STN EN 806, EN 12056 a ISO 19458 tvoria technický rámec, pričom projektant využíva každú z nich na návrh, dimenzovanie alebo overenie hygienických parametrov sanitárnych systémov.
STN EN 806 poskytuje postupy pre návrh, montáž a prevádzku pitných rozvodov. EN 12056 upravuje gravitačné odvodnenie a návrh strešných, splaškových či dažďových vetiev. ISO 19458 dopĺňa rámec hygienických kontrol pri odberoch vzoriek. Projektant tieto normy kombinuje v technickej dokumentácii, aby systém spĺňal mechanické, tlakové, hygienické aj akustické požiadavky.
Často kladené otázky (FAQ)
Tento blok zhromažďuje najdôležitejšie otázky o sanitárnych systémoch, pričom zároveň poskytuje stručné a presné odpovede, aby projektant aj správca rýchlo pochopili kľúčové technické súvislosti.
V tejto sekcii nájdeš odpovede na najčastejšie otázky, ktoré projektanti, správcovia aj investori riešia pri návrhu sanitárnych systémov. Zároveň ponúka jasné vysvetlenia ku prietokom, tlakovým pomerom, cirkulácii TÚV, materiálom potrubí a hygienickým požiadavkám. Preto tu používatelia získajú rýchly prehľad kľúčových technických riešení.
Ako projektant stabilizuje tlak v bytových rozvodoch?
Projektant nastaví redukčné ventily, upraví priemery a doplní čerpadlá s reguláciou otáčok. Zároveň sleduje straty trením a akustiku. Preto systém udrží konštantný tlak aj pri simultánnych odberoch.
Prečo cirkulácia TÚV zlepšuje hygienu?
Cirkulácia TÚV udrží stabilnú teplotu a zároveň skracuje dobu čakania na teplú vodu. Preto eliminuje stagnáciu a podporuje hygienu. Projektant doplní vyváženie, aby prietok ostal v každej vetve stabilný.
Aký tlak odporúčajú výrobcovia batérií?
Výrobcovia batérií často odporúčajú 150–300 kPa. Projektant preto doplní redukcie, ak vstupný tlak presiahne 400–500 kPa. Stabilný tlak zlepší komfort a trvácnosť armatúr.
Čo spôsobuje hluk v potrubnom systéme?
Hluk vznikne pri vysokom tlaku alebo nevhodnej drsnosti. Projektant preto upraví dimenzie, doplní tlmiče a zlepší kotvenie. Zároveň kontroluje kavitáciu v armatúrach, aby systém pracoval ticho.
Ako projektant určí optimálny priemer potrubia?
Projektant využije metodiku EN 806-3, vyhodnotí straty trením a zváži typ armatúr. Zároveň kontroluje tlakové rezervy. Preto nájde priemer, ktorý minimalizuje hlučnosť aj spotrebu energie.
Prečo sú dôležité tlakové zóny v polyfunkčných objektoch?
Tlakové zóny rozdelia vysoký objekt na menšie celky. Zároveň tým zlepšia stabilitu tlaku pre byty aj gastro prevádzku. Preto systém pracuje efektívnejšie a menej cykluje.
Ako systém zvláda veľké špičky odberu?
Projektant doplní akumuláciu, čerpadlá s reguláciou a optimálne trasy. Zároveň sleduje simultánnosť. Preto rozvod reaguje aj na nárazové odbery bez kolapsu tlaku.
Prečo je dôležité vyvažovanie TÚV?
Vyvažovanie zabezpečí rovnaký prietok v každej vetve. Projektant preto doplní regulačné ventily a sleduje teploty. Zároveň minimalizuje straty a zlepší komfort používateľov.
Záver – integrovaný prístup k sanitárnym systémom
Projektant integruje sanitárny systém podľa STN/EN, pričom stabilizuje tlaky, optimalizuje prietoky a zabezpečí hygienu aj akustiku v bytových a polyfunkčných objektoch.
Úspešná integrácia sanitárnych systémov vyžaduje rovnováhu medzi prietokmi, tlakom, drsnosťou potrubí a reálnym dopytom užívateľov. Projektant preto vyberie materiály, nastaví tlakové zóny, navrhne cirkuláciu TÚV a zabezpečí hygienické hodnotenie podľa ISO. Tým budova dosiahne dlhodobý komfort, stabilitu a efektívnu prevádzku.
