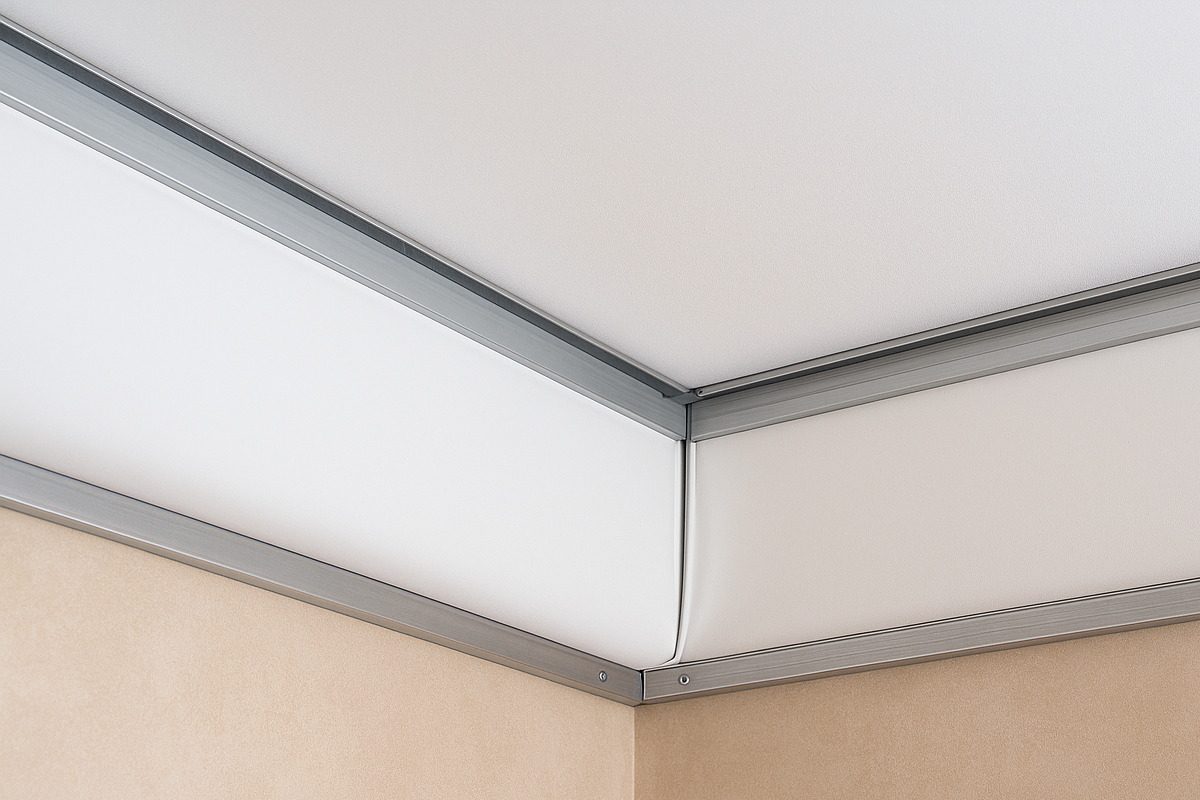

Projektant zabezpečí stabilitu kotviacich profilov a napäťovú rovnováhu fólie podľa STN EN 13964 (EÚ, norma), aby systém odolal vibráciám, zmenám teploty a zachoval rovinnosť napínavého podhľadu.
Norma STN EN 13964:2014 – Zavesené stropy – Požiadavky a skúšobné metódy (CEN, ÚNMS SR) tvorí technický rámec pre mechanickú stabilitu, únosnosť a tuhosť konštrukcie. Zhotoviteľ ukotví profily rovnomerne, čím zachová napäťovú rovnováhu fólie pri teplotných zmenách ± 10 °C a zabezpečí dlhodobú životnosť systému.
👉 CTA Prečítajte ďalej o základných princípoch stability napínavých podhľadov
Základné princípy stability napínavých podhľadov
Stabilitu napínavého podhľadu určujú pevnosť kotviacich profilov, rozloženie napätia a geometrická presnosť montáže podľa STN EN 13964.
Projektant navrhne rozstup profilov podľa rozmerov miestnosti a hmotnosti fólie. Montážny tím zohľadní dilatácie a zmeny teploty. Zároveň vykoná kontrolu roviny laserom, aby zachoval vizuálnu rovnosť podhľadu. Tým sa minimalizujú lokálne napätia a zvyšuje stabilita systému.
Kotviace profily – materiály, geometria a odolnosť
Kotviace profily prenášajú ťahové sily z fólie na nosnú konštrukciu a musia spĺňať požiadavky STN EN 13964 na únosnosť a tuhosť.
Výrobca dodáva profily z hliníka (EN AW 6063), ocele (S235JR) alebo PVC kompozitu. Projektant zvolí typ podľa rozponu a materiálu stropu. Hliníkové profily kombinujú nízku hmotnosť s vysokou pevnosťou, oceľové dosahujú väčšiu tuhosť pri väčších rozpätiach. PVC profily sú vhodné na malé plochy a interiéry s nízkou vlhkosťou.
Vplyv materiálu na stabilitu a teplotnú rozťažnosť
Projektant volí materiál s primeranou teplotnou rozťažnosťou, aby znížil riziko deformácií pri napínaní fólie.
Podľa EN ISO 10456 má hliník lineárnu rozťažnosť ≈ 23 × 10⁻⁶/K, oceľ ≈ 12 × 10⁻⁶/K a PVC ≈ 65 × 10⁻⁶/K. Z toho vyplýva, že PVC profily sú náchylnejšie na zmeny rozmerov pri kolísaní teploty. Pre optimálnu stabilitu použije zhotoviteľ hliníkové lištové systémy s kompenzačnými spojmi.
Tabuľka 1 – Porovnanie materiálov kotviacich profilov
| Typ profilu | Hustota (kg/m³) | Rozťažnosť (10⁻⁶/K) | Odporúčané rozpätie (m) | Norma skúšky |
|---|---|---|---|---|
| Hliník EN AW 6063 | 2700 | 23 | ≤ 3,0 | STN EN 13964 |
| Oceľ S235JR | 7850 | 12 | ≤ 4,0 | EN 10346 |
| PVC kompozit | 1500 | 65 | ≤ 2,0 | EN ISO 178 |
Najlepšiu napäťovú stabilitu dosahujú hliníkové profily, ktoré kombinujú nízku hmotnosť a primeranú rozťažnosť. Oceľ je vhodná na dlhé rozpätia, PVC len na malé plochy bez výrazných teplotných zmien.
Technické parametre fólií a kotviacich systémov napínavých podhľadov
Tabuľka porovnáva technické parametre napínavých fólií (PVC, PET, textilný kompozit) vrátane rozťažnosti, pevnosti a odporúčaných montážnych podmienok podľa STN EN 13964 a EN ISO 10456. Hodnoty pomáhajú projektantom určiť vhodný systém pre konkrétne prostredie.
Odborníci využijú tabuľku ako rozhodovací nástroj pri návrhu napínavých podhľadov. Porovnanie zahŕňa hrúbku fólie, teplotu montáže, vlhkosť a dilatačné vzdialenosti podľa rámca STN EN 13964. Z tabulky vyplýva, že textilný kompozit má najvyššiu pevnosť, zatiaľ čo PVC fólia je najpoddajnejšia. Pri výbere treba zohľadniť vlhkosť, rozťažnosť a interval revízií, ktoré ovplyvňujú životnosť systému.
| Parameter | PVC fólia | PET fólia | Textilný kompozit |
|---|---|---|---|
| Hrúbka fólie (mm) | 0.18 | 0.22 | 0.30 |
| Max. rozstup kotviacich profilov (m) | 1.0 | 1.2 | 1.5 |
| Odporúčaná teplota montáže (°C) | 40–55 | 45–60 | 45–65 |
| Relatívna vlhkosť prostredia (%) | 40–65 | 35–60 | 30–60 |
| Pevnosť ťahu fólie (MPa) | 20 | 28 | 32 |
| Koeficient tepelnej rozťažnosti (×10⁻⁶/K) | 70 | 55 | 45 |
| Odporúčaná dĺžka poľa (m) | 4.0 | 4.5 | 5.0 |
| Min. vzdialenosť dilatácie (mm) | 3 | 4 | 5 |
| Deklarovaná životnosť systému (roky) | 25 | 30 | 35 |
| Odporúčaná frekvencia revízie (mesiace) | 12 | 12 | 18 |
Tabuľka slúži ako odborná pomôcka pre projektantov a zhotoviteľov napínavých podhľadov, ktorí navrhujú systémy podľa STN EN 13964 a EN ISO 10456. Umožňuje rýchlo porovnať pevnosť, rozťažnosť a montážne podmienky fólií, čo podporuje správnu voľbu materiálu a plánovanie dilatácií. Čitateľ využije údaje pri optimalizácii návrhu a overení dlhodobej stability systému v rôznych klimatických podmienkach.
Graf – Porovnanie pevnosti a tepelnej rozťažnosti fólií podľa STN EN 13964 a EN ISO 10456
Na tomto grafe sa znázorňujú rozdiely v pevnosti a tepelnej rozťažnosti fólií používaných pri napínavých podhľadoch. Vyplýva z neho, že textilný kompozit dosahuje najvyššiu pevnosť, zatiaľ čo PVC fólia má najvyššiu rozťažnosť.
Graf vizualizuje vzťah medzi pevnosťou ťahu (MPa) a koeficientom rozťažnosti (×10⁻⁶/K) podľa STN EN 13964 a EN ISO 10456. Trend ukazuje, že so zvyšujúcou sa pevnosťou klesá rozťažnosť. PVC fólia (20 MPa, 70×10⁻⁶/K) je pružná, ale menej stabilná. PET fólia (28 MPa, 55×10⁻⁶/K) ponúka vyvážené vlastnosti. Textilný kompozit (32 MPa, 45×10⁻⁶/K) poskytuje vysokú stabilitu aj pri teplotných výkyvoch. Projektant preto volí typ podľa požiadaviek na pevnosť a dĺžku poľa.
Graf pomáha čitateľovi pochopiť vzťah medzi mechanickou pevnosťou a rozťažnosťou fólií podľa noriem STN EN 13964 a EN ISO 10456. Ukazuje, že pri vyššej pevnosti klesá pružnosť, čo je kľúčové pri návrhu montážnej teploty a rozstupu profilov. Odborník tak dokáže presne stanoviť vhodný materiál a predísť deformáciám počas prevádzky.
Napäťová rovnováha fólie pri montáži
Fólia napínavého podhľadu sa montuje pri 40 – 60 °C, aby dosiahla rovnomerné napnutie a po ochladení vytvorila rovinu bez vĺn.
Zhotoviteľ napína fóliu od stredu k okrajom pomocou teplovzdušných pištolí. Tým aktivuje elasticitu PVC alebo PET materiálu. Napäťová rovnováha v osiach X a Y sa dosiahne postupným vyrovnávaním ťahu. Ak je teplota nižšia ako 40 °C, napnutie nie je dostatočné a vznikajú vlny.
Teplotná kompenzácia a deformácie po ochladení
Projektant zohľadní tepelnú rozťažnosť fólie podľa EN ISO 10456:2007, aby zabránil zmenám tvaru po ochladení.
Fólia s rozťažnosťou ≈ 70 × 10⁻⁶/K zmení dĺžku o ≈ 0,7 mm na 1 m pri teplotnej zmene 10 °C. Zhotoviteľ preto použije kompenzačné zámky v profiloch a dodrží odporúčané medzery 3 – 5 mm. Tak zachová napäťovú rovnováhu a predíde lokálnemu pretiahnutiu.
👉 CTA: Pozrite si porovnanie montážnych teplôt a pružnosti fólií v technických listoch výrobcov (Clipso, Barrisol) – nájdete tam presné rozťažnosti a doporučené rozpätia.
Technická analýza a výpočty stability
Technická analýza podľa STN EN 13964 zahŕňa výpočet únosnosti, priehybu a napäťového rozloženia profilov v reálnych podmienkach.
Inžinier použije FEM model, v ktorom simuluje zaťaženie vetrom a tlakom vzduchu. Podľa EN 1991-1-1:2002 (Eurokód 1) určí vlastnú hmotnosť a prevádzkové zaťaženie. Pri rozstupe profilov 1,2 m a hmotnosti 1,6 kg/m² je priehyb ≤ L/500, čo spĺňa normu.
Spojovacie prvky a tuhosť systému
Spojovacie prvky musí projektant dimenzovať tak, aby zachovali tuhosť a zabránili torzným deformáciám.
Podľa EN ISO 3506 zhotoviteľ používa skrutky z nehrdzavejúcej ocele A2 alebo A4. Každý spoj prenáša ťah až 150 N bez plastickej deformácie. Znížením rozstupu z 600 mm na 400 mm sa zvýši celková tuhosť systému o ≈ 35 %.
Prípadové štúdie z praxe
Reálne projekty potvrdzujú, že dodržanie STN EN 13964 zabezpečuje stabilitu a vizuálnu rovnováhu napínavých podhľadov.
Nasledujúce tri štúdie dokumentujú praktické riešenia v rôznych typoch objektov – od administratívy po wellness. Každá preukazuje, že správna montáž a výber profilov zlepšujú mechanické aj estetické parametre.
Administratívna budova v Bratislave
Projektant použil hliníkové profily EN AW 6063 a PVC fóliu hrúbky 0,22 mm s rozpätím 4,2 m.
Answer:
Po montáži zaznamenali deformáciu iba 0,4 mm/m². Rovnomerné napnutie a teplota montáže 45 °C zabezpečili dokonalú rovinu aj po 12 mesiacoch. Akustická reverberácia sa znižila o 18 % podľa EN ISO 354.
Wellness centrum v Poprade
V prostredí s vysokou vlhkosťou projektant navrhol PVC profily s eloxovanou vložkou a antikondenzačnú fóliu.
Pri 28 °C a 80 % RH zostala napäťová rovnováha stabilná. Nevznikla kondenzácia ani mikrodeformácie. Riešenie spĺňa parametre EN ISO 10456 pre difúzne vlastnosti polymérov.
Historická sála v Košiciach
Rekonštrukcia barokovej sály použila chemicky kotvené lišty podľa ETAG 001 (EOTA).
Montážny tím napínal fóliu pri 45 °C, pričom zachoval rovnováhu napätia bez dotyku s pôvodnou klenbou. Stabilita zostala konštantná po 2 rokoch monitoringu.
👉 CTA: Prečítajte článok “ Degradácia materiálov napínaných podhľadov pri dlhodobom pôsobení LED tepla a UV žiarenia podľa STN EN 13501-1:2018 a ISO 16000-9:2024 “
Normy, ISO a legislatíva
Norma STN EN 13964:2014 určuje požiadavky na zavesené stropy vrátane napínavých podhľadov, ich únosnosti a tuhosti.
Tento štandard vydala Európska komisia pre normalizáciu (CEN) a na Slovensku ho zavádza ÚNMS SR. Doplňujúce normy: EN 12150-1:2019 pre sklo, EN ISO 10456:2007 pre tepelno-fyzikálne vlastnosti a EN 1991-1-1:2002 pre zaťaženie. Tieto normy tvorí technický rámec, nie právny predpis.
Prepojenie s európskymi smernicami
CEN a EUR-Lex harmonizujú normy v rámci nariadenia (EÚ) 305/2011 – CPR o stavebných výrobkoch.
Tým zabezpečujú, že všetky komponenty napínavých podhľadov s CE značkou spĺňajú rovnaké kritériá v EÚ. Zhotoviteľ tak môže použiť certifikovaný profil v SR, Rakúsku aj Nemecku. Zjednotená európska platforma zvyšuje bezpečnosť, spoľahlivosť a trasovateľnosť systémov.
Často kladené otázky (FAQ)
Sekcia FAQ objasňuje praktické otázky o stabilite, montáži a údržbe napínavých podhľadov podľa STN EN 13964.
Odpovede sú určené projektantom, montážnikom aj správcom budov. Uvádzajú optimálne teploty montáže, výber profilov, údržbu a kontrolu napätia fólie.
Ako projektant zabezpečí stabilitu kotviacich profilov?
Projektant vypočíta rozstup a dimenziu profilov podľa STN EN 13964 a overí únosnosť výpočtom. Zároveň sleduje rozťažnosť a vlhkosť, aby udržal rovnováhu napätia počas celej životnosti.
Prečo je dôležitá teplota montáže fólie?
Teplota určuje konečné napnutie. Pri montáži pod 40 °C fólia stratí pružnosť, nad 60 °C sa preťahuje. Zhotoviteľ preto pracuje v stabilnom rozmedzí, aby vytvoril dokonalú rovinu fólie.
Aké chyby spôsobujú zvlnenie napínavého podhľadu?
Nerovnomerné napnutie, nesprávny rozstup profilov alebo nedostatočné zahriatie fólie. Riešením je laserová kontrola roviny a presné tepelné vyrovnanie.
Ako sa rieši akustika napínavého podhľadu?
Používa sa mikroperforovaná fólia kombinovaná s minerálnou vložkou. Útlm dosahuje 0,8 αw podľa EN ISO 354.
Môže napínavý podhľad niesť inštalácie?
Nie. Prenáša iba vlastnú hmotnosť a napäťové sily. Inštalácie musia byť samostatne kotvené do nosnej konštrukcie.
Ako často sa má kontrolovať systém?
Správca kontroluje napnutie a spoje raz ročne. Pri väčších objektoch sa odporúča polročná kontrola napätia pomocou laseru.
Ako sa rieši osvetlenie?
Zhotoviteľ integruje LED panely s tepelnou ochranou podľa EN 60598-1. Projektant navrhne difúzne rozloženie svetla bez lokálneho prehrievania.
Aká je životnosť napínavého podhľadu?
Výrobcovia deklarujú životnosť ≥ 25 rokov pri dodržaní odporúčaní STN EN 13964 a pravidelnej údržby.
Bezpečnosť, údržba a udržateľnosť
Napínavé podhľady spĺňajú triedu reakcie na oheň B-s1, d0 podľa EN 13501-1:2018, čím zaručujú vysokú bezpečnosť.
Zhotoviteľ kontroluje tepelné zdroje, aby teplota nepresiahla 70 °C. Údržba prebieha suchou handrou. Materiály sú recyklovateľné a systém možno demontovať bez odpadu, čo podporuje zásady cirkulárnej ekonomiky podľa Európskej komisie.
Záver
Stabilita kotviacich profilov a napäťová rovnováha fólie určujú kvalitu, bezpečnosť a trvácnosť napínavého podhľadu.
Projektant vytvára návrh podľa STN EN 13964, zhotoviteľ montuje s presnosťou a správca pravidelne kontroluje. Keď všetci dodržia normový rámec, napínavý podhľad ostane stabilný, estetický a ekologický po desaťročia.
