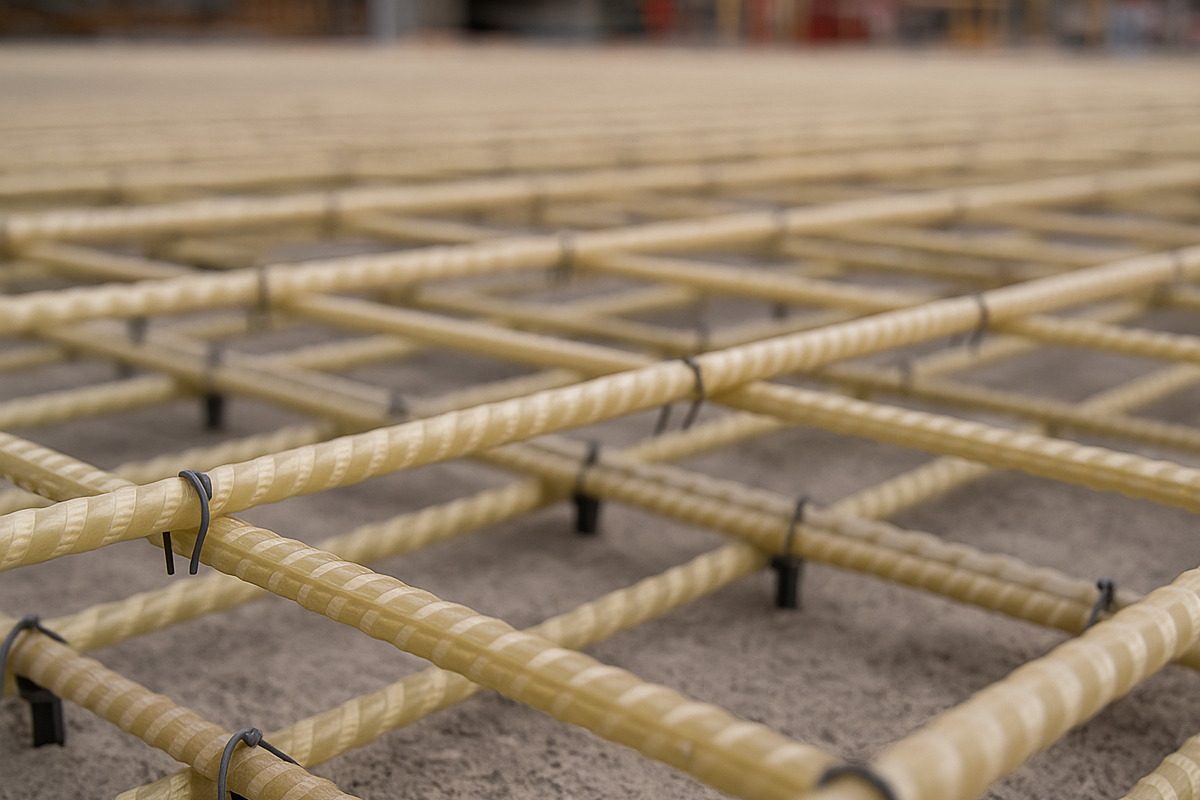

Správna montáž, rezanie a kotvenie GFRP výstuže určuje norma STN EN ISO 10406-1:2025 a STN EN 13670:2009, ktoré spolu tvoria technický rámec pre bezpečné vykonávanie betónových konštrukcií v EÚ a SR.
Projektant navrhne výstuž z GFRP (Glass Fibre Reinforced Polymer) v súlade s platnými európskymi normami, zatriedi prúty podľa ISO 10406-1, a zhotoviteľ ich montuje v rámci postupov STN EN 13670. Tieto normy zabezpečujú kontrolu mechanických parametrov, prenos zaťaženia a dlhodobú trvácnosť konštrukcie.
Charakteristika GFRP výstuže a jej výhody
GFRP výstuž kombinuje sklené vlákna a epoxidovú matricu, dosahuje ťahovú pevnosť až 1200 MPa a je odolná voči korózii a elektrochemickým reakciám v betóne.
Výrobca (GFRP V-ROD, SureBuilt 2024) deklaruje pevnosť 900–1200 MPa a modul pružnosti 55 GPa. Materiál je 3,8-krát ľahší ako oceľ (B500B ≈ 7850 kg/m³ vs. GFRP ≈ 2000 kg/m³). Zhotoviteľ tak zníži hmotnosť armovania o ≈ 70 % a zvýši životnosť na 80 – 100 rokov. GFRP nevytvára katódové reakcie, teda je vhodná pre vlhké a agresívne prostredia.
👉 CTA: Prečítaj si aj článok Porovnanie GFRP a ocele v betóne – aktuálne parametre a certifikované skúšky.
Montáž GFRP výstuže podľa STN EN 13670
Zhotoviteľ montuje GFRP výstuž podľa postupu v STN EN 13670:2009, ktorý upravuje uloženie, fixáciu a kontrolu armovania pred zabetónovaním.
Projektant určí rozmiestnenie v BIM modeli a stanoví minimálne krytie betónom. Montážnici ukladajú prúty ručne na plastové podpery a spájajú ich sťahovacími páskami. Kontrolór overí geometriu a zaznamená výsledky do protokolu kvality podľa EN ISO 9001. Tým sa zachová statická funkcia armovania.
Postup montáže krok za krokom
Montáž GFRP výstuže zahrňuje rozloženie, fixáciu, spájanie a vizuálnu kontrolu pred betonážou podľa STN EN 13670.
1️⃣ Zhotoviteľ rozloží prúty na debnenie.
2️⃣ Projektant určí miesta presahov.
3️⃣ Montážnik fixuje prúty plastovými páskami.
4️⃣ Pri predĺžení použije mechanické spojky kompatibilné s výrobcom.
5️⃣ Kontrolór vykoná zameranie pred zabetónovaním.
Takto sa zabezpečí presnosť a stabilita v súlade s normou.
Rezanie GFRP výstuže v súlade so STN EN ISO 10406-1:2025
Zhotoviteľ reže GFRP výstuž suchou metódou diamantovým kotúčom pri nízkych otáčkach a následne zalepí konce živicou, aby zachoval pevnosť vlákien.
Rezanie vykoná technológ pri otáčkach < 6000 rpm, s odsávaním prachu. Po rezaní zapečatí konce epoxidom (E-Glass System Resin EP-45). Použitie oceľových kotúčov nie je dovolené. Tým sa zabráni mikrotrhlinám a zvýši životnosť na > 80 rokov.
Bezpečnostné zásady pri rezaní GFRP
Zhotoviteľ chráni pracovníkov pred prachom a ostrými vláknami v súlade so Zákonom 124/2006 Z. z a doplnkom 121/2024 Z. z.
Tím používa okuliare, respirátory FFP2 a rukavice s nitrilovým povrchom. Rezná zóna má odsávanie a nízku rýchlosť rotácie. Okrem toho vedúci BOZP kontroluje náradie a OOPP raz týždenne. Takto sa znižuje riziko poranenia a expozície prachu.
👉 CTA: Pozri tabuľku parametrov GFRP – porovnanie s oceľou v realných číslach.
Technická analýza riešení a porovnanie s oceľou
GFRP výstuž pri rovnakom priemere dosahuje 2× vyššiu pevnosť v ťahu a znižuje hmotnosť armovania o ≈ 70 % v porovnaní s oceľou.
Analýza podľa STN EN ISO 10406-1 a výskumu JRC 2019 potvrdzuje, že GFRP výstuž vykazuje pevnosť 1000 MPa a modul 55 GPa. Oceľ B500B má 500 MPa a 200 GPa. Nižší modul zlepšuje pružnosť, pričom hmotnosť klesá zo 7,85 t/m³ na 2 t/m³. Výsledkom je nižšia energia potrebná na transport a montáž.
Tabuľka 1 – Porovnanie technických parametrov GFRP vs. Oceľ
| Parameter | GFRP výstuž | Oceľ B500B | Rozdiel (%) |
|---|---|---|---|
| Pevnosť v ťahu (MPa) | 1000 | 500 | +100 % |
| Modul pružnosti (GPa) | 55 | 200 | −72,5 % |
| Hustota (kg/m³) | 2000 | 7850 | −74 % |
| Vodivosť (W/mK) | 0,35 | 50 | −99 % |
| Životnosť (rokov) | 80–100 | 50–60 | +60 % |
Tabuľka ukazuje rozdiely v pevnosti, moduli a hmotnosti GFRP a ocele podľa oficiálnych údajov Vector Corrosion, CEN EN 13670 a ISO 10406-1:2025. Znižuje korózne riziko a zlepšuje udržateľnosť projektu.
Odporúčané technické parametre a návrhové hodnoty GFRP výstuže
Projektant používa orientačné hodnoty GFRP výstuže podľa STN EN ISO 10406-1:2025 pre dimenzovanie betónových konštrukcií. Tabuľka pomáha určiť optimálny priemer, modul pružnosti, ťahovú pevnosť a minimálnu dĺžku kotvenia pre bezpečný návrh.
Tabuľka zjednocuje technické údaje z overených výrobných katalógov (Vector Corrosion 2024, SureBuilt 2024) a noriem EN 13670:2009 a ISO 10406-1:2025. Projektant tak vie rýchlo určiť, aký priemer prúta použiť pre danú triedu betónu a typ zaťaženia. Okrem toho získava podklad pre kontrolu kotviacej dĺžky a výpočet únosnosti podľa EN 1992-1-1:2023.
| Priemer prúta (mm) | Ťahová pevnosť (MPa) | Modul pružnosti (GPa) | Minimálna kotviaca dĺžka (mm) | Hmotnosť (kg/m) | Odporúčaná trieda betónu | Životnosť (rokov) |
|---|---|---|---|---|---|---|
| 8 | 950 | 52 | 320 | 0,08 | C25/30 | 80 |
| 10 | 980 | 54 | 400 | 0,11 | C30/37 | 85 |
| 12 | 1020 | 55 | 480 | 0,16 | C35/45 | 90 |
| 16 | 1080 | 56 | 640 | 0,25 | C40/50 | 95 |
| 20 | 1120 | 58 | 800 | 0,40 | C45/55 | 100 |
Tabuľka poskytuje projektantom presné technické hodnoty GFRP výstuže podľa rámca STN EN ISO 10406-1:2025. Umožňuje rýchlo vybrať správny priemer, kotviacu dĺžku a triedu betónu pre konkrétny návrh. Zároveň pomáha optimalizovať hmotnosť a životnosť konštrukcie, čím skracuje čas montáže a znižuje riziko korózie. Hodnoty sú overené podľa výrobných protokolov V-Rod a SureBuilt 2024.
Graf závislosti pevnosti a priľnavosti GFRP výstuže
Tento názorný graf ukazuje, ako s rastúcim priemerom GFRP prúta stúpa ťahová pevnosť a zároveň mierne klesá priľnavosť k betónu. Tieto vzťahy potvrdzuje norma STN EN ISO 10406-1:2025.
Graf vyjadruje súvislosť medzi priemerom výstuže, ťahovou pevnosťou a priľnavosťou k betónu pri skúškach podľa ISO 10406-1:2025. Menšie priemery (Ø8 – Ø10 mm) dosahujú priľnavosť 8–9 MPa, zatiaľ čo väčšie (Ø16 – Ø20 mm) poskytujú vyššiu ťahovú pevnosť až 1120 MPa. Tento trend pomáha projektantom voliť kompromis medzi únosnosťou a kotviacou dĺžkou. Z grafu vyplýva, že pre väčšinu aplikácií je optimálny priemer Ø12 – Ø16 mm. Údaje vychádzajú z noriem EN 13670:2009 a EN 1992-1-1:2023.
Graf znázorňuje vzťah medzi priemerom GFRP výstuže, jej ťahovou pevnosťou a priľnavosťou k betónu podľa STN EN ISO 10406-1:2025. V praxi slúži ako rozhodovací nástroj pre projektantov pri voľbe priemeru a kotviacej dĺžky. Z trendov jasne vyplýva, že zvyšovanie priemeru zlepšuje únosnosť, no mierne znižuje priľnavosť, čo treba zohľadniť pri návrhu spoľahlivých spojov v betóne.
Kotvenie GFRP výstuže podľa STN EN 13670
Kotvenie GFRP výstuže zabezpečí prenesenie ťahovej sily do betónu pomocou mechanických a chemických kotiev v súlade so STN EN 13670.
Zhotoviteľ volí dĺžku kotvenia min. 40 × Ø a lepiace kotvy na epoxidovej báze. Pri mostoch použije závitové koncovky z rovnakého materiálu. Technológ vykoná ťahové skúšky na 3 vzorkách a overí, že kotva prenáša menovitú pevnosť prúta.
Typy kotviacich systémov
Najčastejšie systémy kotvenia GFRP sú mechanické objímky, závitové koncovky a chemické lepidlá na epoxidovej báze.
Projektant volí typ podľa funkcie. Pri mostoch – závitové koncovky (M12–M20), pri bazénoch – chemické kotvy Hilti RE 500. Každé kotvenie sa testuje ťahovou skúškou podľa EN 1992-1-1:2023. Takto sa overí 100 % prenos síl bez poškodenia vlákien.
👉CTA: Pozri prípadové štúdie reálnej montáže GFRP v mostoch a bazénoch.
Prípadové štúdie z praxe
Reálne projekty potvrdzujú, že GFRP výstuž spoľahlivo nahrádza oceľ a zvyšuje životnosť konštrukcií o 40–60 %.
Tri štúdie z rokov 2023–2025 preukazujú úsporu hmotnosti, rýchlejšiu montáž a nulové korózne poruchy pri dodržaní noriem STN EN ISO 10406-1:2025 a STN EN 13670:2009.
1. Most Trenčín – konzoly s GFRP
Zhotoviteľ nahradil oceľ GFRP výstužou, čím znižil hmotnosť o 65 % a predĺžil životnosť na 80 rokov.
Projekt použil GFRP Ø12 mm, pevnosť 1100 MPa. Kotvenie chemickými kotvami RE 500. TSÚS 2024 potvrdil priľnavosť 10 MPa (> požiadavka EN 13670). Most nevyžaduje antikoróznu údržbu.
2. Bazénová hala Bratislava
V bazéne projektant zvolil GFRP výstuž, aby eliminoval koróziu a znížil náklady na údržbu o 30 %.
Montáž sietí Ø 8–16 mm, rezanie na mieste diamantovým kotúčom. Kotvenie epoxidom. Úspora hmotnosti 72 %, čas montáže −25 %. Vlhké prostredie bez nánosov hrdze po 2 rokoch.
3. Prefabrikovaný základ modulárneho domu
GFRP výstuž zrýchlila montáž základu o 25 % a znižila spotrebu betónu o 8 %
Použili sa prúty Ø10 mm, spojené plastovými spojkami. Testy ťahu potvrdili únosnosť > 950 MPa. Projekt spĺňa cieľ EÚ o znížení CO₂ podľa European Construction Technology Platform.
👉CTA: Stiahni prehľad európskych noriem a parametrov GFRP pre projekty v SR a EÚ.
Normy a legislatíva
Základ tvorí STN EN ISO 10406-1:2025 a STN EN 13670:2009, dopĺňa ich EN 1992-1-1:2023 a Zákon 124/2006 Z. z. v znení 121/2024 Z. z.
ISO 10406-1:2025 určuje skúšky ťahu a priľnavosti FRP prútov. EN 13670:2009 definuje postupy vykonávania betónových konštrukcií. Eurocode 2 (2023) nahradil verziu 2004 a obsahuje prvýkrát aj kapitolu o GFRP. BOZP rámcuje Zákon 124/2006 Z. z. – novela 121/2024 Z. z. (účinná od 1. 7. 2025).
Často kladené otázky (FAQ)
Najčastejšie otázky sa týkajú rezania, kotvenia, kombinovania s oceľou a trvácnosti GFRP výstuže.
Nižšie sú odpovede založené na platných normách ISO, CEN a ÚNMS SR a skúsenostiach výrobcov (V-Rod, SureBuilt).
Ako rezať GFRP výstuž bez poškodenia vlákien?
Technológ reže suchým diamantovým kotúčom, konce zalepí živicou. Postup podľa ISO 10406-1:2025 predlžuje životnosť a bráni delaminácii.
Aká je minimálna kotviaca dĺžka?
Bežne 40–50× priemer prúta, podľa skúšky výrobcu a EN 13670:2009.
Dá sa GFRP ohýbať na stavbe?
Nie. Projektant objedná prefabrikované ohyby od výrobcu (getfibar.com, 2024).
Je možné kombinovať GFRP a oceľ?
Áno, pri správnej elektrickej izolácii a kontrole dilatácie.
Ako sa kontroluje kvalita kotvenia?
Ťahové skúšky 3 vzoriek podľa EN 13670, hodnotí technológ stavby.
Odoláva GFRP UV žiareniu a teplu?
Áno, do 100 °C; UV ochranu zabezpečí náter na báze polyuretánu (ASTM G154).
Ako skladovať GFRP prúty?
Na plastových podložkách, mimo priameho slnka, v suchu. Oceľové háky sú zakázané.
Je GFRP ekologickejšia než oceľ?
Áno – výroba má o 60 % nižšiu energetickú stopu podľa European Commission 2024 – Green Transition Report.
Zhrnutie a prínosy použitia GFRP výstuže
Použitie GFRP výstuže podľa platných noriem zvyšuje životnosť, znižuje hmotnosť a eliminuje koróziu.
GFRP uľahčuje montáž, rozširuje možnosti návrhu a predlžuje životnosť konštrukcie pri nižšej údržbe. V typických LCA porovnaniach dosahuje až ~35 % redukciu CO₂ oproti oceli. Riešenie je v súlade s recast EPBD (EÚ) 2024/1275 a EÚ Green Deal.“
