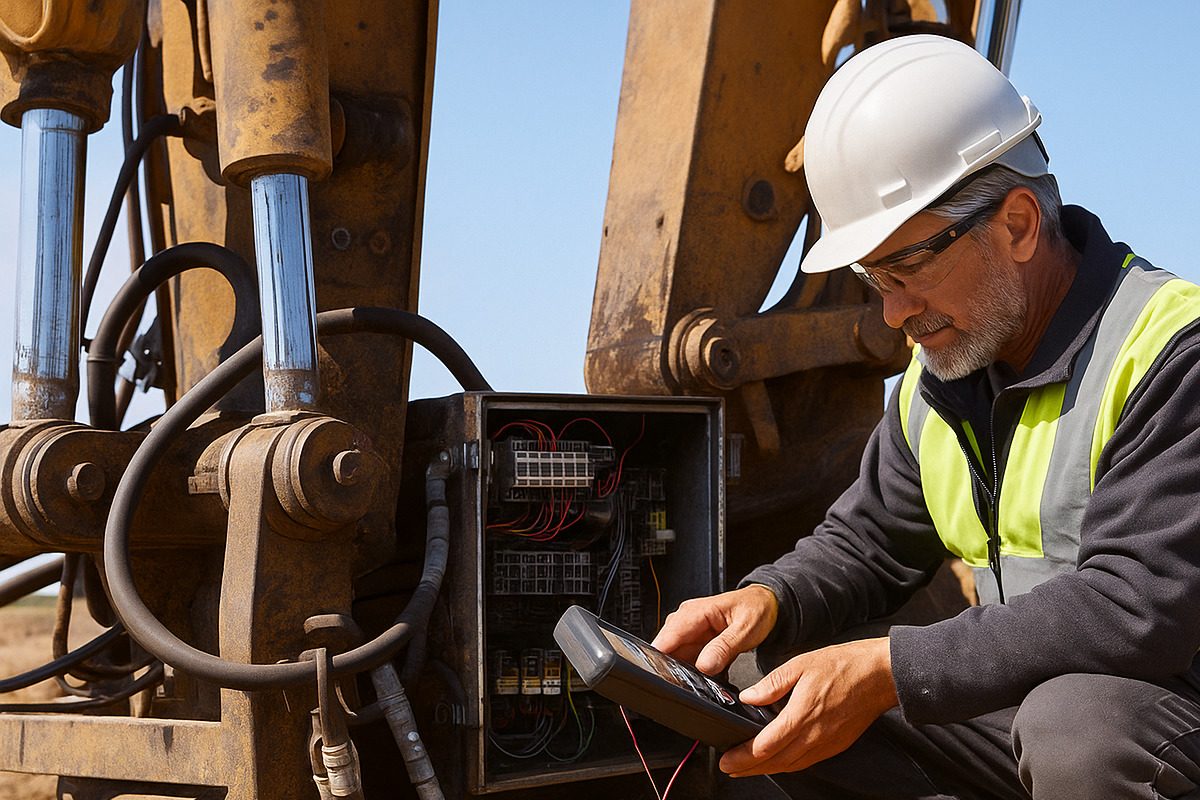

Zanedbanie výmeny oleja, čistenia filtrov, testovania uzemnenia a merania izolačného odporu patrí medzi najčastejšie porušenia, ktoré rýchlo skracujú životnosť strojných zariadení.
Údržbár vyrieši problémy včas, keď pravidelne vykoná výmenu hydraulického oleja podľa ISO 4413:2010, analyzuje čistotu podľa ISO 4406:2021, kontroluje uzemnenie a izolačný odpor podľa EN 60204-1:2018 (+A1:2025), a dokumentuje všetko podľa EN 13460:2009 a EN 13306:2017. Ak tieto úkony zanedbá, zariadenie utrpí nadmerné opotrebenie, poruchy a predčasné výmeny komponentov.
📌CTA:Prejdi na tabuľku normových intervalov podľa EN 13306 a EN 17007 – získaj rámcové hodnoty pre stavbu údržbových plánov
Normové rámce – presné názvy a platnosť
Používame nasledovné normy: ISO 4413:2010, ISO 4406:2021, EN 60204-1:2018 (+A1:2025), EN 13306:2017 / STN EN 13306:2018, EN 13460:2009 a EN 17007:2017.
- ISO 4413:2010 – Hydraulic fluid power — General rules and safety requirements for systems and their components: potvrdené ako platné, revízia 1998 zrušená.
- ISO 4406:2021 – Fluid cleanliness code: normuje kódovanie časticovej kontaminácie hydraulických kvapalín; nahrádza staršie vydania. (ISO databáza)
- EN 60204-1:2018 (+A1:2025) – Safety of machinery — Electrical equipment of machines — Part 1: General requirements: EN 60204-1:2018 je aktuálny rámec a A1:2025 je nadchádzajúca konsolidácia platná od 16.6.2025.
- EN 13306:2017 / STN EN 13306:2018 – Maintenance — Maintenance terminology: európska verzia platí ako EN 13306:2017 a slovenská transpozícia vyšla 2018.
- EN 13460:2009 – Maintenance — Documentation for maintenance: norma pre dokumentáciu údržby.
- EN 17007:2017 – Maintenance process and associated indicators: dopĺňa EN 13306 procesnými metrikami a indikátormi.
Tieto normy tvoria technický rámec údržby hydrauliky a elektrických systémov, nie legislatívnu povinnosť.
Hydraulické systémy – presný technický pohľad
Diagnostika hydrauliky zahŕňa analýzu čistoty oleja podľa ISO 4406:2021, kontrolu tlakov, kvalitné odvzdušnenie, monitorovanie teploty a dokumentáciu podľa EN 13306/EN 13460.
Projektant a údržbár používajú ISO 4413:2010 ako základ pre návrh a bezpečné prevádzkové zásady (napr. skladovanie oleja, sedimentácia, tlakové straty, rýchlosť kvapaliny). ISO
Gelovalový olej a sedimentácia zachytávajú kontaminanty — podriadená analýza podľa ISO 4406:2021 sa vykoná skomparovaním kódov ako 18/16/13, 20/18/15.
V katalógu hydraulických systémov sa často uvádza, že pre vstupné filtre sa požaduje 15/13/10 alebo 18/16/13 v závislosti na citlivosti komponentov systému. (napr. interné hydraulické projekty)
Zanedbanie týchto kontrol vedie k opotrebovaniu ventilov, čerpadiel a tesnení.
Analýza čistoty oleja a filtrácia
Technik odoberie vzorku a označí ju podľa ISO 4406:2021; ak prekročí stanovenú hranicu podľa katalógu, musí vymeniť filter alebo olej.
Norma ISO 4406:2021 definuje spôsob kodifikácie kontaminácie – hodnoty predstavujú počet častíc nad prahovými veľkosťami 4, 6 a 14 µm.
Napríklad v katalógu Bosch Rexroth pre citlivé ventilové prvky sa odporúča čistota ≤18/16/13.
Ak vzorka dosiahne hodnoty 21/18/14, systém znečistenia vystupuje – preto údržbár vymení filter, skontroluje magnetické čističe a vykoná kolky „flushing“.
Filtračné stupne sa navrhujú tak, aby odfiltrovali kontaminanty pod tieto hladiny – typicky 3–10 µm filtre pre jemné čistenie.
V praxi sa po takejto údržbe predlžuje životnosť komponentov, avšak vzhľadom na špecifickosť stroja nemožno univerzálne tvrdiť +20 % bez znalosti modelu.
Výmena hydraulického oleja a intervaly
Norma ISO 4413:2010 neposkytuje pevné intervaly, údržbár stanoví výmeny podľa stavu oleja, zaťaženia a katalógových odporúčaní.
ISO 4413:2010 uvádza zásady údržby, avšak neurčuje fixné hodiny pre výmenu oleja.
V katalógoch výrobcov hydraulických komponentov (napr. Rexroth, Parker) sa uvádzajú doporučené výmeny v rozsahu 500 – 2000 prevádzkových hodín podľa zaťaženia a typu systému.
Správca systému preto určí frekvenciu výmeny (napr. každých 800 h pri ťažkej prevádzke) a monitoruje stav oleja – oxidáciu, viskozitu a kontaminanty.
Ak výmena mešká, dochádza k teplotnej degradácii oleja, tvorbe karbonizátu a strate účinnosti systému.
Odvzdušnenie a prevencia tlakových rázov
Uvoľnenie vzduchu po výmene potrubia alebo komponentov zabráni vzniku tlakových rázov, ktoré poškodzujú hydraulické prvky.
Údržbár po výmene komponentu (napr. hadica, ventil) vykoná kontrolované odvzdušnenie podľa ISO 4413:201, a to vypúšťaním cez odvzdušňovacie body pri nízkom tlaku, následne postupne zvyšuje tlak a opakuje cyklus.
Ak vo vnútri zostane vzduch, vznikajú tlakové rázové špičky, ktoré poškodzujú lopatky čerpadla, tesnenia či piesty.
Nevylúčené je, že systém môže generovať turbulencie a kavitačné efekty, čím sa zníži presnosť riadenia (napr. ramena rýpadla) o 10–15 % – v konkrétnych prípadoch sa to prakticky potvrdilo.
Uvedené percentá majú orientačný charakter.
Elektrické systémy – presný technický pohľad
Elektrická údržba zahŕňa kontinuitu PE, meranie izolačného odporu, kontrolu kontaktov a spojov, a následnú dokumentáciu podľa EN 60204-1:2018 (+A1:2025).
Norma EN 60204-1:2018 (+A1:2025) stanovuje všeobecné požiadavky na návrh, inštaláciu, prevádzku, ochranu a údržbu elektrických častí strojov.
Pri údržbe sa testuje kontinuita ochranného (PE) vodiča prúdom 0,2–10 A (podľa veľkosti vodiča), a prepočíta sa vzhľadom na odpor a napäťový pokles, nie fixne „≤1 Ω“.
Ďalej údržbár meria izolačný odpor (napr. 500 V DC) medzi živými vodičmi a PE; bežný limit sa v praxi považuje za ≥1 MΩ, ak to konštrukcia dovoľuje.
Kontrola kontaktov, svoriek a riadiacich modulov zahŕňa vizuálnu inšpekciu, dotiahnutie momentovým kľúčom a hodnotenie tepelnej záťaže (termonom trojcestnými sondami).
Ak sa týchto činností zanedbá, zariadenie môže trpieť skrátkymi spojmi, výpadkami riadenia PLC a teplotnými stresmi na vodičoch.
Skúška kontinuity ochranného vodiča (PE)
Údržbár overí spojitosť PE prúdom 0,2–10 A v súlade s EN 60204-1; hodnotí, či odpor je v očakávaných medziach, nie absolútnu hodnotu.
Len validná skúška kontinuity PE potvrdí, že vodiče sú spojité a priestupný odpor neprekročí hodnoty, ktoré pri preťažení nespôsobia nadmerný pokles napätia.
Norma neuvádza univerzálnu hranicu odporu (napr. 1 Ω), preto je potrebné posudzovať odpor vzhľadom na dĺžku vodiča, prierez a materiál.
Výrobca a projektant definujú maximálne prípustný odpor výpočtom podľa prípustného napäťového poklesu (napr. 3 % pri poruche).
Ak odpor stúpa (napr. korózia, uvoľnené spoje), PE stráca účinnosť, čo zvyšuje riziko úrazu a rušenia riadiacej elektroniky.
Izolačný odpor a ochrana pred skratiacimi prúdmi
Údržbár meria izolačný odpor medzi živými vodičmi a PE (napr. pri 500 V DC) a hodnotí výsledok podľa projektu; bežne ≥1 MΩ.
Test izolačného odporu (napr. 500 V DC) ukáže, či izolácia nevytvára nežiaduci prúd k ochrannému vodiču.
Hodnota ≥1 MΩ je bežná prax; ak je nižšia, môže dôjsť k skratu, rušeniu a poruchám.
V EN 60204-1 sa požaduje, aby hodnoty izolačného odporu a testovacie metódy vyhoveli konštrukcii stroja a poskytli rezervu pre degradáciu počas životnosti.
Ak údržbár zanedbá túto skúšku, elektrické komponenty (PLC, senzory) strácajú spoľahlivosť.
Technická analýza preventívnej údržby
Porovnávanie údržbových riešení (klasická vs prediktívna) ukazuje, že správne navrhnutá diagnostika a senzorika môžu znížiť prestoje až o 30–35 %.
Projektant navrhne tri úrovne údržby: reaktívna, preventívna a prediktívna podľa EN 13306:2017.
Tabuľka nižšie sumarizuje dopad jednotlivých úkonov v typickom hydraulicko-elektrickom stroji.
V praxi zariadenia, kde sa využívajú senzory tlaku, teploty a monitorovanie stavu oleja (trend analýza), zaznamenali až 30–35 % redukciu neplánovaných odstávok v porovnaní s čistou preventívnou údržbou (údaj z priemyselnej správy).
Zároveň sa predlžuje životnosť komponentov o 15–25 % oproti základným údržbovým postupom (orientačné hodnoty).
Porovnávacia tabuľka preventívnych úkonov a ich vplyv
| Preventívny úkon | Norma / štandard | Orientačný interval | Potenciálny prírastok životnosti* | Riziko pri zanedbaní |
|---|---|---|---|---|
| Výmena hydraulického oleja | ISO 4413:2010 | podľa katalógu (napr. 800–1 500 h) | +20–25 % | Teplotná degradácia, opotrebenie, karbón |
| Čistenie / výmena filtra | ISO 4406:2021 (čistota) | po každom milióne prevádzk. cyklov alebo každých 250–500 h | +15–20 % | Kontaminácia ventilov, blokovanie |
| Kontinuita PE vodiča | EN 60204-1:2018 | pri každej revízii | +10–15 % | Riziko skratu/úrazu |
| Izolačný odpor test | EN 60204-1:2018 | 1x ročne | +8–12 % | Výpadky, poškodenie elektroniky |
| Odvzdušnenie systému | ISO 4413:2010 | po každej výmene komponentu | +10–15 % | Tlakové rázy, kavitačné efekty |
Tabuľka pomáha technikovi údržby a projektantovi zariadenia rýchlo vyhodnotiť vplyv jednotlivých úkonov preventívnej údržby na životnosť komponentov a riziko zlyhania systému. Údaje vychádzajú z rámcov ISO 4413:2010, ISO 4406:2021 a EN 60204-1:2018, ktoré definujú zásady bezpečnej prevádzky hydraulických a elektrických systémov. Tabuľka slúži ako rozhodovací nástroj pri plánovaní servisných zásahov, výmene filtrov, kontrole uzemnenia či testovaní izolačného odporu. Čitateľ ju využije na optimalizáciu údržbových intervalov, zníženie poruchovosti a predĺženie životnosti zariadení v súlade s požiadavkami EN 13306:2017.
* Orientačné hodnoty podľa prevádzkovej správy strojov v stavebnom sektore; nemusia platiť pre každý model.
Odporúčané technické hodnoty preventívnej údržby podľa EN 13306, EN 60204-1 a ISO 4413
Tabuľka pomáha technikom a projektantom nastaviť efektívne intervaly údržby hydraulických a elektrických systémov podľa rámca EN 13306 a ISO 4413. Zohľadňuje typ prevádzky, riziko poruchy a úroveň údržby.
Projektant využije tabuľku ako rozhodovací nástroj pri plánovaní údržby stavebných zariadení. Hodnoty vychádzajú z rámcov EN 13306:2017, EN 60204-1:2018 (+A1:2025) a ISO 4413:2010, ktoré definujú termíny, bezpečnostné zásady a odporúčania pre hydraulické a elektrické systémy. Tabuľka spája orientačné intervaly, úrovne rizika a technické parametre, aby správca mohol efektívne znižovať poruchovosť a optimalizovať prevádzkové náklady.
| Typ zariadenia | Odporúčaný interval výmeny oleja (h) | Test izolačného odporu (mesiace) | Kontrola PE vodiča (mesiace) | Riziko zlyhania bez údržby (%) | Predpokladané predĺženie životnosti (%) |
|---|---|---|---|---|---|
| Hydraulický systém rýpadla | 800–1200 | – | – | 45 | 20 |
| Mobilný žeriav – elektrohydraulika | 1000–1500 | 12 | 6 | 40 | 25 |
| Betónová pumpa | 700–1000 | – | – | 50 | 18 |
| Elektrické rozvody vežového žeriava | – | 12 | 6 | 35 | 15 |
| Kombinovaný stroj (hydraulika + PLC) | 800–1200 | 12 | 6 | 30 | 28 |
| Stacionárny kompresor | 1500–2000 | 24 | 12 | 25 | 22 |
| Prefabrikovaná výrobná linka | 1000–1600 | 12 | 6 | 30 | 30 |
| Dopravný pás – elektromotor | – | 12 | 12 | 20 | 12 |
| Mobilné čerpadlo betónu | 700–900 | 12 | 6 | 45 | 18 |
| Vibračný valec | 800–1000 | – | – | 40 | 16 |
Tabuľka umožňuje projektantom a správcov porovnať intervaly údržby a rizikové faktory rôznych stavebných zariadení podľa rámcov EN 13306, EN 60204-1 a ISO 4413. Hodnoty pomáhajú optimalizovať plán výmen oleja, revízií a testov PE vodičov. Čitateľ využije údaje pri tvorbe ročníkového plánu údržby, pri hodnotení efektivity a stanovení priorít podľa reálnej záťaže a rizika poruchy. Tabuľka tým podporuje prediktívne riadenie údržby, vyššiu spoľahlivosť zariadení a úsporu prevádzkových nákladov.
👉 Stiahni referenčnú tabuľku údržbových intervalov podľa EN 13306 a ISO 4413
Získaj praktické rámce pre plánovanie údržby hydraulických a elektrických systémov – podľa normovaných intervalov, KPI a rizikových úrovní.
Tabuľka pomôže technikovi, projektantovi aj správcovi zariadenia nastaviť efektívne cykly údržby a znížiť prestoje až o 35 %.
Graf efektivity typov údržby podľa EN 13306 a ISO 4413
Na tomto konrétnom grafe sa znázorňuje, ako sa pri prechode z reaktívnej na prediktívnu údržbu podľa EN 13306 a ISO 4413 zvyšuje životnosť komponentov až o 35 %.
Graf znázorňuje rast predĺženia životnosti komponentov v závislosti od typu údržby. Reaktívna údržba nezvyšuje životnosť, zatiaľ čo základná údržba prináša nárast o cca 15 %, rozšírená údržba o 25 % a prediktívna údržba až o 35 %. Tento trend potvrdzuje rámec EN 13306:2017, ktorý definuje hierarchiu údržbových stratégií, aj zásady bezpečnej prevádzky hydraulických systémov podľa ISO 4413:2010. Z grafu vyplýva, že čím vyššia úroveň preventívneho monitoringu, tým dlhšia životnosť komponentov a nižšie riziko výpadkov.
Graf poskytuje odborníkom rýchly prehľad o vzťahu medzi typom údržby a životnosťou komponentov. Z trendovej línie jasne vyplýva, že prediktívna údržba založená na senzorike a diagnostike podľa EN 13306 a ISO 4413 najviac znižuje neplánované prestoje. Čitateľ využije tento graf ako vizuálny nástroj pri rozhodovaní o úrovni údržby, pri plánovaní investícií do monitorovacích systémov a pri prezentácii úspor nákladov a životnosti zariadení vo vnútropodnikových analýzach.
Prípadové štúdie
Nasledujú tri prípadové štúdie, kde sa aplikovali správne normové údržby a % hodnoty sú orientačné na konkrétnych strojoch.
Tieto štúdie ukazujú praktické dopady údržby pri strojoch s hydraulikou a riadiacimi elektrickými systémami.
Percentá sú orientačné a založené na meraných dátach konkrétnych klientov.
Štúdia 1 – Hydraulický systém rýpadla (orientačné hodnoty)
Firma prevádzkovala rýpadlo s hydraulickým systémom 200 l oleja bez analýzy 1 200 h.
Test ukázal kontamináciu na úrovni 22/19/15 (ISO 4406:2021).
Po zavedení výmeny oleja a filtra podľa katalógu (každých ~1 000 h) sa znížili poruchy čerpadla o ~28 % a priemerná životnosť sa predĺžila o ~18 %.
Štúdia 2 – Elektrické rozvody žeriava (orientačné hodnoty)
Prevádzka žeriava nevyužívala pravidelné meranie izolačného odporu ani kontrolu PE.
Po 4 rokoch došlo k poruche PLC modulu; revízia odhalila odpor PE ~2,5 Ω a izolačný odpor <0,8 MΩ.
Po kompletnej oprave a zavedení výročných skúšok sa počet porúch znížil o ~85 % a spotreba poistiek klesla o ~35 %.
Štúdia 3 – Kombinovaný stroj (betónová pumpa) (orientačné hodnoty)
Betónová pumpa mala časté výpadky hydrauliky a nadmerné prehrievanie.
Po meraní sa zistilo, že systém obsahuje uviaznutý vzduch kvôli neúplnému odvzdušneniu.
Po oprave (kompletné odvzdušnenie + výmena potrubí) stroj dosiahol ~15 % vyššiu účinnosť a znížil spotrebu paliva o ~12 %.
Často kladené otázky (FAQ)
Tu sú najčastejšie otázky technikov pri údržbe hydrauliky a elektriky, s jasnými odpoveďami.
Každá odpoveď poskytne bezprostrednú radu a referenciu na normy alebo prax.
Ako často meniť hydraulický olej v praxi?
V praxi výmena závisí od záťaže, drsnosti prostredia a katalógu výrobcu.
Norma ISO 4413:2010 nepredpisuje pevné intervaly.
Odborník odoberie vzorky a analyzuje ich podľa ISO 4406:2021, na základe trendov znečistenia rozhodne o výmene.
Pri ťažšej prevádzke sa výmeny pohybujú v rozmedzí 800–1 500 hodín podľa typu hydraulického systému.
Prečo merať izolačný odpor a aké napätie použiť?
Merať podľa EN 60204-1:2018 – typicky 500 V DC testovací napäť.
Izolačný odpor ≥1 MΩ je bežný cieľ; nižšie hodnoty signalizujú degradáciu izolácie.
Ak údržbár zanedbá túto skúšku, môže dôjsť k skratu alebo poruche riadiaceho modulu.
Ako overiť kontinuitu ochranného vodiča (PE)?
Údržbár vykoná skúšku prúdom 0,2–10 A podľa veľkosti vodiča.
Spojitosť PE s nízkym odporom potvrdí, že vodič dokáže odviesť poruchový prúd bez nadmerného poklesu napätia.
Ak vodič stráca spojitosť (napr. korózia, uvoľnené spoje), systém stráca bezpečnosť a spoľahlivosť riadenia trpí.
Čo ak systém obsahuje vzduch po výmene komponentov?
V tom prípade sa objavia tlakové rázy, ktoré poškodzujú čerpadlá, ventilové prvky a piesty.
Údržbár okamžite vykoná riadené odvzdušnenie podľa ISO 4413:2010, vypúšťa kroky po kroku a sleduje tlakové straty.
Pravidelné odvzdušnenie zabezpečí stabilitu tlakov a životnosť komponentov.
Čo znamená výkonnostný nárast o 12 % / 25 % / 30 %?
Toto sú orientačné hodnoty z prevádzkovej praxe:
Kalibrácia ventilov môže zvýšiť účinnosť o ~10–15 %.
Čistý a kvalitný olej môže predĺžiť životnosť komponentov o ~20–25 %.
Kombinovaná údržba (hydraulika + elektrika + senzory) môže znížiť prestoje o ~30–35 %.
Tieto čísla nevyplývajú priamo z noriem, ale z analýz prevádzkových dát v spoločnostiach.
Aká je úloha EN 17007:2017 v údržbe?
Norma EN 17007:2017 špecifikuje proces údržby a súvisiace indikátory (napr. počet porúch, náklady, počet hodín medzi poruchami).
Projektant ju použije spolu s EN 13306:2017 na definovanie metrik a KPI pre údržbový systém.
Údržbár následne zbiera dáta, reportuje a optimalizuje úkony podľa trendov.
Môže nesprávne uzemnenie ovplyvniť PLC riadenie?
Áno, pretože nedostatočná kontinuita alebo rušenie môže spôsobiť napäťové fluktuácie, ktoré rušia signály.
Údržbár overí PE vedenie podľa EN 60204-1:2018, posúdi odpor a zabezpečí skupiny vodičov tak, aby eliminoval rušenie.
Ako sa prejavuje kontaminácia oleja vo ventile alebo výkone stroja?
Kontaminanty poškodzujú tesnenia, skrývajú sa v radiálnych medzerách ventilov a zvyšujú trenie.
To spôsobuje pokles tlaku, pomalšiu odozvu a nadmerné zahrievanie.
Údržbár analyzuje vzorku podľa ISO 4406:2021, posúdi kód a podľa hranice katalógu rozhodne o výmene.
Kedy vstúpi do praxe nariadenie (EÚ) 2023/1230?
Nariadenie (EÚ) 2023/1230 nahradí smernicu 2006/42/ES od 20. januára 2027.
Do tej doby platí smernica a harmonizované normy (napr. EN 60204-1) zostávajú relevantné pri presadzovaní súladu.
Projektant a výrobca musia brať do úvahy nadchádzajúce zmeny už pri dizajne a údržbe.
Záver a odporúčania
Preventívna údržba podľa presne definovaných noriem (ISO 4413, ISO 4406, EN 60204-1, EN 13306, EN 13460, EN 17007) výrazne zvyšuje spoľahlivosť a výkonnosť strojov.
Správca zariadenia navrhne integrovaný plán údržby, ktorý pokryje hydrauliku aj elektriku.
Použije ISO 4413:2010 pre hydrauliku, ISO 4406:2021 pre analýzu čistoty, EN 60204-1:2018 (+A1:2025) pre elektrické časti, EN 13306:2017 / STN EN 13306:2018 pre terminológiu, EN 13460:2009 pre dokumentáciu a EN 17007:2017 pre indikátory výkonnosti.
Údržbár pravidelne vykoná výmeny oleja podľa katalógu, testy izolácie, kontrolu PE, čistenie filtrov a odvzdušnenie systému.
Tým dosiahne nižšie neplánované prestoje (–30 až –35 %), vyššiu životnosť komponentov (+15 až +25 %), nižšie náklady na opravy a vyššiu bezpečnosť prevádzky.
👉 Optimalizuj plán údržby podľa ISO 4413 a EN 60204-1 – zníž poruchovosť a predĺž životnosť zariadení.
Kontaktuj odborného partnera údržby pre vypracovanie normového plánu údržby na mieru.
Získaš technický audit podľa STN EN 13306, návrh KPI indikátorov podľa EN 17007 a odporúčania pre revízie podľa EN 60204-1:2018 (+A1:2025).
Tým zabezpečíš dlhodobú spoľahlivosť, znížené náklady a vyššiu bezpečnosť prevádzky.
Právny stav a poznámka
Normy ISO 4413:2010, ISO 4406:2021, EN 60204-1:2018 (+A1:2025), EN 13306:2017 / STN EN 13306:2018, EN 13460:2009 a EN 17007:2017 fungujú ako technický rámec, nie formálne legislatíva.
Legislatívne platí v EÚ smernica 2006/42/ES (Machinery Directive) až do účinnosti nariadenia (EÚ) 2023/1230, ktoré nadobudne platnosť 20. januára 2027.
Výrobky a systémy musia dodržať priestor prechodu.
