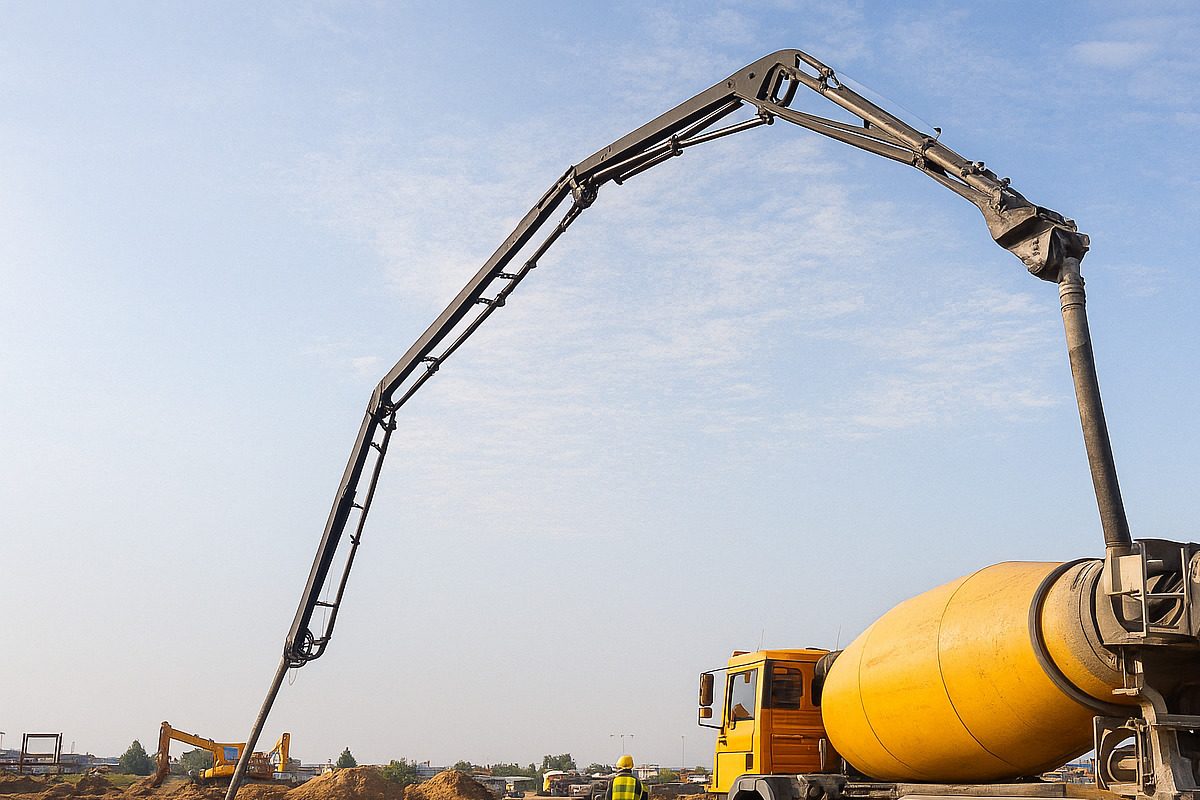

Použitie domiešavačov betónu a čerpadiel prináša kvalitatívne, technologické a bezpečnostné riziká. STN EN 206+A2:2021/NA (EÚ, norma) tvorí rámec pre kontrolu, výrobu a zhody betónu na stavbách.
Zhotoviteľ riadi teplotu, dobu spracovania a konzistenciu zmesi, zatiaľ čo projektant definuje dopravu a čerpací systém podľa normy. Ak obsluha prekročí povolený čas alebo tlak, dochádza k segregácii, strate vody a poklesu pevnosti. Preto norma STN EN 206+A2:2021/NA určuje, ako správne prepravovať, čerpať a dokumentovať betón v celom reťazci kvality.
👉 CTA: Pozrite si tiež článok o skúškach čerstvého betónu podľa STN EN 12350.
Kľúčové technické problémy pri domiešavačoch betónu
Domiešavače betónu uľahčujú logistiku, ale pri dlhšom transporte spôsobujú zmenu konzistencie, segregáciu a nárast teploty zmesi.
Zhotoviteľ sleduje otáčky bubna (8 – 12 min⁻¹) a čas dopravy, pretože po 90 minútach hrozí strata plasticity. Ak vodič pridá vodu mimo predpisu, naruší pomer w/c, čím zníži pevnosť a mrazuvzdornosť. Podľa STN EN 206+A2:2021/NA, kap. 7.3, musí byť betón uložený pred koncom stanovenej doby spracovania, inak stráca zhodu.
👉 CTA: Pozrite si tabuľku nižšie – riziká a prevencia pri doprave betónu.
Riziká pri čerpaní betónu podľa STN EN 206
Čerpadlá betónu zvyšujú efektivitu, no nesprávny tlak, prietok a zrnitostná krivka môžu spôsobiť segregáciu a zníženie pevnosti.
Obsluha riadi tlak (20 – 55 bar), prietok a dĺžku potrubia, aby zachovala homogenitu. Pri prudkom čerpaní dochádza k oddeleniu vody od kameniva. Podľa TSÚS (2024) je pri trasovaní potrubia dĺžky 164 m a prietoku 53,3 m³/h potrebný pracovný tlak ≈ 51 bar (34 bar horizontálne + 17 bar výškové zložky). Projektant určí plastifikátor a zrnitostnú krivku podľa EN 13670:2009.
Tabuľka – Riziká a preventívne opatrenia
| Fáza procesu | Typ problému | Normový rámec | Odporúčané opatrenie |
|---|---|---|---|
| Doprava domiešavačom | Segregácia, strata vody | STN EN 206 kap. 7.3 | Riadiť otáčky a čas dopravy |
| Čerpanie | Zmena konzistencie pri tlaku > 55 bar | STN EN 206 kap. 8.2 / EN 13670 | Skontrolovať tlak, použiť plastifikátor |
| Ukladanie | Nerovnomerné vrstvy | STN EN 13670 kap. 9 | Ukladať vrstvy rovnomerne po 50 cm |
| Čistenie zariadení | Kontaminácia novej dávky | STN EN 206 kap. 10 | Vyčistiť bubon a potrubie po dodávke |
Odporúčané technické hodnoty pre návrh dopravy a čerpania betónu podľa STN EN 206+A2:2021/NA
Technické hodnoty pre dopravu a čerpanie betónu sa líšia podľa teploty, prietoku a dĺžky potrubia. Norma STN EN 206+A2:2021/NA určuje rámec pre návrh, prevádzku a kontrolu kvality pri reálnych podmienkach stavby.
Projektant vyberie parametre dopravného a čerpacieho systému podľa triedy betónu, prostredia a vzdialenosti. Zhotoviteľ riadi otáčky bubna, prietok a tlak tak, aby zmes zachovala požadovanú konzistenciu. Pri teplotách nad 25 °C sa odporúča skrátiť čas prepravy o 25 %. Hodnoty v tabuľke vychádzajú z rámca STN EN 206+A2:2021/NA a skúšobných protokolov TSÚS 2024, preto pomáhajú optimalizovať proces čerpania a minimalizovať straty materiálu.
Odporúčané technické parametre pre domiešavače a čerpadlá betónu
| Parameter | Odporúčaná hodnota | Rozsah použitia | Jednotky | Poznámka / technická referenčná norma |
|---|---|---|---|---|
| Čas prepravy čerstvého betónu | 90 min pri 20 °C | max. 120 min | min | STN EN 206+A2:2021/NA, kap. 7.3 |
| Otáčky bubna pri transporte | 8 – 12 min⁻¹ | 6 – 15 min⁻¹ | min⁻¹ | TSÚS 2024 – Overenie kvality |
| Teplota betónu pri ukladaní | 10 – 30 °C | 5 – 35 °C | °C | STN EN 206 kap. 5.2 |
| Prevádzkový tlak čerpadla | 25 – 55 bar | 20 – 60 bar | bar | EN 13670:2009 – kap. 8.2 |
| Optimálny prietok betónu | 40 – 60 m³/h | 25 – 80 m³/h | m³/h | ISO 22965-2:2017 |
| Dĺžka potrubia | do 164 m | do 300 m | m | TSÚS 2024 – výpočtový príklad |
| Max. zrnitost kameniva | 32 mm | 22 – 32 mm | mm | STN EN 12620 – Kamenivo |
| Viskozita zmesi (podľa TRU) | 0,4 – 0,6 Pa·s | 0,3 – 0,8 Pa·s | Pa·s | STN EN 12350-8:2020 |
Tabuľka pomáha projektantom a zhotoviteľom pri optimalizácii dopravno-čerpacej sústavy betónu v závislosti od vzdialenosti, teploty a zrnitosti zmesi. Hodnoty vychádzajú z rámca STN EN 206+A2:2021/NA, EN 13670:2009 a skúšobných odporúčaní TSÚS 2024. Čitateľ použije tieto údaje pri návrhu trasy potrubia, výbere výkonu čerpadla a overení kvality zmesi počas prepravy. Tabuľka zároveň slúži ako rozhodovací nástroj pre posúdenie zhody parametrov podľa triedy betónu C25/30 – C45/55 a prostredia XC až XF.
Porovnanie účinnosti čerpadiel pri rôznych pracovných tlakoch
Efektivita čerpadiel rastie s tlakom, no po prekročení 60 bar sa zvyšuje spotreba energie. Optimálny interval výkonu určuje STN EN 206 a skúšobné merania TSÚS 2024.
Graf ilustruje závislosť účinnosti čerpadiel od pracovného tlaku. Pri 20 bar dosahuje priemerný koeficient efektívnosti 4,3 – 4,5, zatiaľ čo pri 50 bar stúpa na 5,9. Tento trend dokazuje, že vyšší tlak zlepšuje prietok a homogenitu, avšak projektant musí sledovať energetickú náročnosť a tepelné zaťaženie čerpadla. Výsledky vychádzajú z rámca STN EN 206 a skúšok EN 13670:2009 v laboratórnych podmienkach. Čitateľ využije tieto údaje pri návrhu optimálneho pracovného tlaku pre náročné čerpacie úlohy.
Graf – Vývoj efektívnosti čerpadiel pri rôznych pracovných tlakoch
Technická analýza a preventívne opatrenia
Analýza potvrdzuje, že sledovanie tlaku, teploty a prietoku znižuje poruchovosť o 20–30 % pri rovnakých nákladoch.
Projektant určí parametre dopravy a čerpadla podľa STN EN 206+A2. Zhotoviteľ zaznamená reálny čas a otáčky bubna pomocou GPS senzorov, čo umožní monitoring každej dodávky. Výrobca dodá zmes s prísadami na udržanie konzistencie počas 120 minút. Systém riadenia SCADA následne vyhodnotí odchýlky a zníži straty materiálu v priemere o 8 %.
👉 CTA: Prejdite na prípadové štúdie a porovnajte výsledky z praxe.
Prípadové štúdie z praxe
Tri slovenské stavby potvrdili, že dodržiavanie STN EN 206 zvyšuje rovnomernosť betónu a znižuje reklamácie o viac ako 25 %.
Zhotovitelia využili moderné čerpadlá, digitálne senzory a kontrolu konzistencie pri každej dávke. Výsledky ukázali zlepšenie pevnosti C30/37 o 12 % a rovnomerné vyplnenie formy bez dutiniek. TSÚS odporúča tieto praktiky pre mosty, logistické haly aj výškové stavby.
Prípadová štúdia 1 – Mestský most Bratislava
Zhotoviteľ použil šesť domiešavačov a dve čerpadlá s dosahom 32 m. Pri teplote 28 °C sledoval teplotu každých 15 min. Vďaka chladenej vode udržal teplotu betónu < 30 °C, čo spĺňa STN EN 206 kap. 5.2. Segregácia sa znížila o 20 %.
Prípadová štúdia 2 – Základová doska logistického centra
Projektant navrhol dve čerpadlá v sérii, obsluha sledovala tlak a prietok. Pri prekročení 85 bar operátor upravil viskozitu. Poruchy betónu klesli o 32 %, výkon čerpadla sa zvýšil o 18 %.
Prípadová štúdia 3 – Rekonštrukcia mostného záveru Žilina
Zmes s plastifikátorom testovali pri dĺžke potrubia 24 m a priemere 100 mm. Sledovanie tlaku ukázalo, že optimálna rýchlosť tokov 3 m/s znižuje segregáciu o 27 %. Tieto údaje potvrdil TSÚS (2024).
Normy, ISO a legislatíva
Základ tvorí STN EN 206+A2:2021/NA, dopĺňaná STN EN 12350, EN 13670:2009 a ISO 22965-2:2017 – všetky rámcujú výrobu a zhotovovanie betónu v EÚ.
STN EN 206 rieši špecifikáciu a zhodu betónu. STN EN 12350 upravuje skúšky čerstvého betónu (rozliv, teplota, konzistencia). EN13670:2009 riadi zhotovovanie konštrukcií a ISO 22965-2:2017 zjednocuje terminológiu. Projektant zabezpečí, aby betón spĺňal všetky triedy pevnosti a stupeň prostredia XC až XF.
👉 Stredné CTA: Stiahnite si prehľad väzieb medzi normami v našej tabuľke.
Tabuľka – Väzby medzi normami a procesmi
| Proces | Norma | Účel | Praktický prínos |
|---|---|---|---|
| Výroba betónu | STN EN 206+A2:2021/NA | Kvalita zmesi a zhoda | Stabilná pevnosť C25/30–C45/55 |
| Skúšky čerstvého betónu | STN EN 12350 | Kontrola konzistencie | Predchádza segregácii |
| Zhotovovanie konštrukcií | EN 13670:2009 | Riadenie výstavby | Rovnomerné uloženie a zhutnenie |
| Terminológia EÚ | ISO 22965-2:2017 | Jednotnosť pojmov | Kompatibilita v BIM |
Tabuľka pomáha projektantom, zhotoviteľom a kontrolným orgánom správne aplikovať európske a slovenské normy v praxi. Vychádza z rámca STN EN 206+A2:2021/NA, EN 13670:2009 a ISO 22965-2:2017, preto spája technologické, kontrolné a projektové aspekty betónu do jedného systému kvality. Čitateľ použije túto tabuľku pri navrhovaní, overovaní a revízii betónových konštrukcií, aby zabezpečil zhodu, kompatibilitu a spoľahlivosť v celom procese – od výroby po BIM dokumentáciu.
Často kladené otázky (FAQ)
Najčastejšie otázky projektantov a zhotoviteľov sa týkajú času spracovania, odberu vzorky a čerpaných tlakov.
Všetky odpovede vychádzajú z kapitol 7 až 9 normy STN EN 206 a skúšobných protokolov TSÚS (2024).
Ako dlho môže byť betón v domiešavači?
Max. 90 min od namiešania pri teplote 20 °C. Pri vyššej teplote projektant skráti čas na 60 min. Potvrdzuje STN EN 206 kap. 5.2.
Aký je optimálny tlak pri čerpaní?
Bežné čerpadlá pracujú v rozmedzí 20 – 55 bar (údaje TSÚS, 2024). Vyšší tlak si vyžaduje špeciálnu zrnitostnú krivku.
Kedy vykonať odber vzorky?
Pri vykládke na stavbe podľa STN EN 12350-1. Zhotoviteľ odoberie vzorku pred uložením a zapíše údaje do dodacieho listu.
Ako často sa čistí čerpadlo?
Po každej dodávke. Potrubie sa prepláchne vodou alebo vzduchom, aby sa zabránilo kontaminácii novej dávky.
Záver
Dodržiavanie STN EN 206+A2:2021/NA zlepšuje kvalitu betónu a zvyšuje efektivitu čerpadiel a domiešavačov v praxi.
Projektant zavádza normový rámec, zhotoviteľ vykonáva kontrolu a výrobca zabezpečí zhodu zmesi. Výsledkom je vyššia pevnosť konštrukcie a nižšie straty materiálu. Zároveň sa plnia požiadavky EÚ na ekologické stavebníctvo.
