Diagnostika mostov kombinuje vizuálnu kontrolu, moderné drony a nedestruktívne skúšky podľa STN EN 1504 (EÚ, norma), pretože spojením týchto metód získava správca najpresnejší obraz o stave konštrukcie.
Moderný správca mostov čelí rastúcim nárokom na bezpečnosť a životnosť. Vizuálna kontrola je lacná a dostupná, drony umožňujú bezpečne monitorovať ťažko prístupné časti a nedestruktívne skúšky podľa STN EN 1504 (séria noriem, EÚ) poskytujú detailné údaje o pevnosti, vlhkosti a korózii. Kombináciou týchto postupov správca predchádza haváriám, šetrí peniaze a predlžuje životnosť mostov.
👉 CTA: Zistite, ako STN EN 1991-2 (ÚNMS SR, norma) rámcuje zaťaženie mostov počas prevádzky.
Prečo vizuálna kontrola zostáva základom diagnostiky mostov?
Vizuálna kontrola je základná, pretože inžinier rýchlo identifikuje trhliny, koróziu výstuže a odlupovanie betónu, čím okamžite získa prehľad o stave mosta.
Pri vizuálnej kontrole špecialisti prejdú most, zaznamenajú všetky viditeľné poruchy a vytvoria fotodokumentáciu. Zároveň posúdia dilatačné škáry, ložiská aj povrchovú ochranu. Metóda je lacná a okamžite dostupná, no obmedzená na povrchové chyby. Preto sa využíva ako prvý krok a následne sa dopĺňa o detailnejšie skúšky.
👉 CTA: Pozrite si tabuľku porovnania diagnostických metód.
Ako drony menia spôsob monitorovania mostov?
Drony snímajú mosty aj v ťažko prístupných častiach, pretože eliminujú riziko pre pracovníkov a prinášajú detailný obraz o stave konštrukcie.

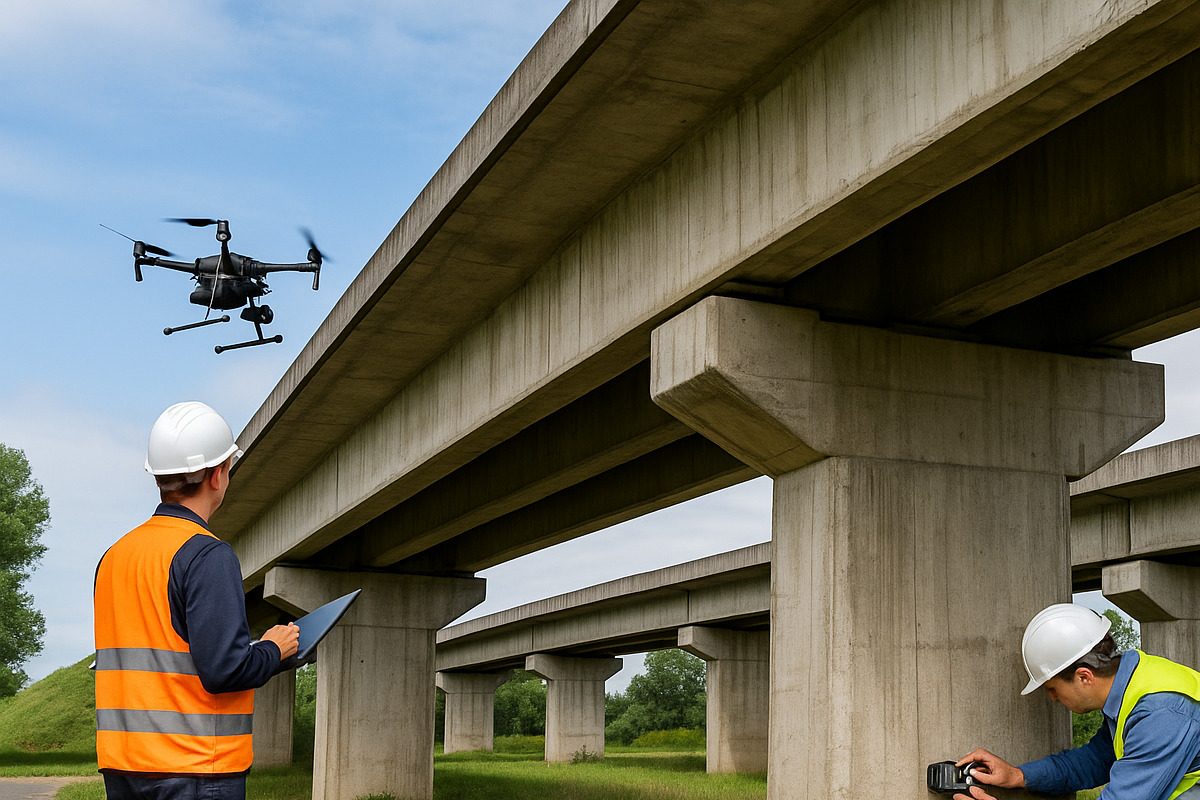

Operátor nasadí dron s kamerou 4K alebo termokamerou a bez nutnosti odstávky dopravy získa dáta. Softvér následne automaticky vyhodnotí trhliny či odlupovanie betónu. Správca tak šetrí čas, peniaze aj riziko pri diagnostike.
Výhody a limity využitia dronov
Drony prinášajú rýchlosť a bezpečnosť, avšak nedokážu odhaliť vnútorný stav betónu, preto správca kombinuje výsledky s NDT skúškami.
Drony znižujú potrebu lešenia a dopravných uzávierok. Prinášajú rýchle a detailné dáta, avšak nezistia štrukturálnu pevnosť. Preto technici využívajú drony ako prvý filter a následne aplikujú ultrazvuk, radar či Schmidtovo kladivko.
Technické parametre použitia dronov pri diagnostike
Moderné drony pre mosty používajú kamery s rozlíšením 4K–8K, LiDAR a termovíziu, čím získajú dáta aj v neprístupných častiach.
Operátori využívajú drony s infračervenými senzormi, kamerami 8K a LiDAR. Dáta sa spracujú do 3D modelu v BIM systéme podľa STN EN ISO 19650-1:2019 – Organizácia a digitalizácia informácií o stavbách. Tieto modely slúžia projektantom pri plánovaní údržby.
Čo prinášajú nedestruktívne skúšky podľa STN EN 1504?
NDT skúšky podľa STN EN 1504-3:2006 zisťujú pevnosť betónu, polohu výstuže a dutiny, pričom nepoškodia konštrukciu a zvyšujú bezpečnosť.
Podľa EN 1504-3:2006 – Opravy betónových konštrukcií sa testujú materiály aj kvalita aplikácie. V praxi sa používajú ultrazvukové skúšky, radarové merania a Schmidtovo kladivko. Vďaka nim správca dostáva exaktné čísla o pevnosti, dutinách a vlhkosti, čo mu umožní presne pripraviť projekt sanácie.
Typické NDT metódy pri mostoch
Najčastejšie NDT metódy pri mostoch tvoria ultrazvuk, radar a Schmidtovo kladivko, pretože rýchlo odhalia kvalitu betónu.
Ultrazvuk presne meria hustotu a dutiny, radar lokalizuje výstuž s presnosťou ±2 cm a Schmidtovo kladivko určuje povrchovú pevnosť. Kombináciou týchto metód správca dosiahne vysokú spoľahlivosť výsledkov.
Porovnanie presnosti NDT metód v praxi
Ultrazvuk a radar sú najpresnejšie NDT metódy, pretože dokážu detailne mapovať vnútornú štruktúru mosta.
V praxi ultrazvuk dosahuje presnosť ±5 %, radar lokalizuje výstuž do ±20 mm a Schmidtovo kladivko má vyššiu variabilitu. Preto sa skúsení technici spoliehajú na kombináciu.
Technická analýza riešení – porovnanie metód diagnostiky mostov
Vizuálna kontrola je lacná, drony prinášajú bezpečnosť a NDT skúšky presné dáta, preto správca používa všetky metódy spoločne.
Každá metóda má výhody aj limity. Preto správca kombinuje postupy: vizuálne zistí povrchové chyby, dronmi nasníma ťažko dostupné časti a NDT metódami preverí vnútornú štruktúru. Takto plánuje sanácie efektívne.
Tabuľka: Porovnanie výhod a limitov metód
| Metóda | Výhody | Limity | Náklady | Využitie |
|---|---|---|---|---|
| Vizuálna kontrola | Lacná, rýchla, základná metóda | Len povrchové poruchy | Nízké | Všetky mosty |
| Drony | Bezpečné, snímky nedostupných miest | Neodhaľujú vnútorné chyby | Stredné | Veľké mosty |
| Nedestruktívne skúšky | Presné dáta o materiáloch | Vyššie náklady, nutná odbornosť | Vyššie | Kľúčové mosty |
Tabuľka porovnáva tri základné metódy diagnostiky mostov. Vizuálna kontrola je rýchla a lacná, no odhalí iba povrchové poruchy, preto sa používa na všetky mosty. Drony prinášajú snímky ťažko prístupných miest a zvyšujú bezpečnosť, avšak nezistia vnútorné chyby; využívajú sa najmä pri veľkých mostoch. NDT skúšky poskytujú presné dáta o materiáloch, hoci si vyžadujú vyššie náklady a odborníkov. Ich pridaná hodnota je najväčšia pri strategických mostoch, kde presnosť rozhoduje o bezpečnosti a životnosti.
Tabuľka odporúčaných hodnôt diagnostických metód mostov
Táto konkrétna tabuľka porovnáva vizuálnu kontrolu, drony a NDT skúšky podľa odporúčaných intervalov, presnosti a nákladov. Čitateľ rýchlo vidí, že vizuálna kontrola je lacná, drony zvyšujú bezpečnosť a NDT skúšky poskytujú najpresnejšie výsledky pri strategických mostoch.
Tabuľka predstavuje odporúčané technické údaje diagnostiky mostov podľa rámcov STN EN 150 a ISO 13822. Hodnoty ukazujú, že vizuálna kontrola sa opakuje ročne, drony každé 2 roky a NDT skúšky raz za 5 rokov. Presnosť postupne rastie od 60 % pri vizuálnej kontrole až po 95 % pri NDT metódach. Rozdiely sú aj v nákladoch, keďže vizuálna kontrola stojí rádovo stovky €, zatiaľ čo NDT skúšky tisíce €. Tabuľka slúži správcom mostov ako rozhodovací nástroj pri plánovaní diagnostiky.
| Metóda | Výhody | Limity | Náklady | Využitie |
|---|---|---|---|---|
| Vizuálna kontrola | Rýchla, lacná, základná metóda | Len povrchové poruchy | Nízke | Všetky mosty |
| Drony | Snímky ťažko prístupných miest, bezpečnosť | Neodhaľujú vnútorné chyby | Stredné | Veľké mosty |
| NDT skúšky | Presné dáta o materiáloch | Vyššie náklady, odbornosť | Vyššie | Strategické mosty |
Tabuľka pomáha správcom mostov porovnať intervaly diagnostiky, presnosť metód a náklady v súlade s rámcom STN EN 1504 a ISO 13822. Čitateľ využije údaje na plánovanie údržby, stanovenie rozpočtu a určenie vhodnej metódy podľa dôležitosti mosta. Hodnoty slúžia ako podklad pri rozhodovaní, kedy nasadiť lacnejšie riešenie a kedy investovať do presnejších skúšok.
Graf presnosti diagnostických metód mostov
Graf ukazuje, že vizuálna kontrola dosahuje presnosť 60 %, drony 75 % a NDT skúšky až 95 %. Z trendu vyplýva, že vyššie náklady na NDT skúšky prinášajú najspoľahlivejšie výsledky a mali by sa využívať pri strategických mostoch.
Na tomto grafe sa znázorňuje porovnanie presnosti diagnostických metó mostov podľa rámca STN EN 1504. Vizuálna kontrola prináša orientačné výsledky s presnosťou 60 %, zatiaľ čo drony posúvajú hodnotu na 75 %. Najpresnejšie sú NDT skúšky, ktoré dosahujú až 95 %. Trend jasne ukazuje, že vyššie investície do NDT skúšok sú opodstatnené, pretože prinášajú spoľahlivé dáta o vnútornom stave konštrukcie. Pre správcu mosta to znamená, že pri bežných mostoch postačí lacná vizuálna kontrola, ale pri strategických objektoch je nevyhnutné použiť drahšie a presnejšie metódy.
Graf znázorňuje presnosť diagnostických metód mostov podľa rámca STN EN 1504. Z porovnania vyplýva, že vizuálna kontrola je vhodná pre rýchle hodnotenie, drony zvyšujú bezpečnosť a presnosť a NDT skúšky zabezpečujú najspoľahlivejšie výsledky pre strategické mosty.
Prípadové štúdie diagnostiky mostov v praxi
Prípadové štúdie ukazujú, že kombinácia vizuálnej kontroly, dronov a NDT skúšok znižuje riziko havárie a predlžuje životnosť mostov.
Skúsenosti z praxe dokazujú, že iba kombináciou metód správca dosiahne úplný obraz. Prípadové štúdie z diaľničných, železničných a mestských mostov ukazujú konkrétne výsledky diagnostiky.
Prípadová štúdia 1: Diaľničný most so zvýšenou koróziou
Vizuálna kontrola odhalila odlupovanie betónu. Drony potvrdili rozsah poškodenia, NDT skúšky (ultrazvuk + radar) podľa STN EN 1504-7:2006 potvrdili koróziu výstuže a stratu pevnosti o 18 %. Správca aplikoval katódovú ochranu.
Prípadová štúdia 2: Železničný most s nedostupnou spodnou konštrukciou
Drony s termokamerou identifikovali vlhkosť ložísk. Ultrazvuk podľa STN EN 12504-4:2005 – Skúšanie betónu ultrazvukom potvrdil mikrotrhliny. Prevádzka ostala bez obmedzenia.
Prípadová štúdia 3: Mestský most s vysokou prevádzkovou záťažou
Radarové skúšky podľa EN 302066 odhalili dutiny v betónovej doske. Správca okamžite naplánoval injektáže, čím predĺžil životnosť mosta o 15 rokov.
Normy, ISO a legislatíva pri diagnostike mostov
Diagnostika mostov sa riadi normami STN EN 1504, STN EN 1991-2 a ISO 13822, ktoré zabezpečujú jednotný rámec hodnotenia.
Kľúčové normy:
- STN EN 1504 (séria 1–10, EÚ, norma) – ochrana a opravy betónu
- STN EN 1991-2:2005 – Zaťaženia mostov
- ISO 13822:2010 – Hodnotenie existujúcich konštrukcií
- STN EN ISO 19650-1:2019 – BIM správa dát
Ako kombinovať metódy diagnostiky pre najvyššiu bezpečnosť mostov
Najvyššiu bezpečnosť zabezpečí kombinácia vizuálnej kontroly, dronov a NDT skúšok, pretože poskytne komplexné dáta.
Žiadna metóda samostatne nestačí. Správca mostov kombinuje vizuálne kontroly, drony a NDT skúšky, čím predlžuje životnosť, znižuje riziko a šetrí náklady.
👉 Plné CTA: Stiahnite si prehľad noriem a odporúčaných postupov diagnostiky mostov.
Často kladené otázky (FAQ)
FAQ zodpovedajú najčastejšie otázky správcov mostov a prinášajú praktické riešenia v súlade s STN EN 1504 a inými normami.
Sekcia FAQ dopĺňa technický článok konkrétnymi odpoveďami, ktoré správcom pomáhajú v praxi.
Ako často má správca vykonávať vizuálnu kontrolu mosta?
Správca vykonáva vizuálnu kontrolu podľa vnútorného plánu údržby, zvyčajne raz ročne. Pri podozrení na poruchu okamžite doplní NDT skúšky.
Kedy sú drony efektívnejšie než klasická obhliadka?
Drony sú efektívne pri veľkých mostoch alebo nad vodnými tokmi, kde je lešenie drahé a rizikové.
Aké limity majú nedestruktívne skúšky?
NDT skúšky sú nákladnejšie a vyžadujú odborníkov, avšak z dlhodobého hľadiska šetria peniaze tým, že predchádzajú poruchám.
Ktorá norma rámcuje diagnostiku mostov v EÚ?
STN EN 1504-9:2008 – Všeobecné zásady používania produktov a systémov rámcuje použitie pri diagnostike a opravách.
Je možné kombinovať všetky tri metódy naraz?
Áno, kombinácia vizuálnej kontroly, dronov a NDT skúšok je odporúčaná prax.
Koľko stoja nedestruktívne skúšky v porovnaní s vizuálnou kontrolou?
Vizuálna kontrola stojí rádovo stovky €, NDT skúšky môžu stáť tisíce € podľa rozsahu, no prinesú úsporu tým, že odhalia vážne defekty skôr.
Ako správca archivuje výsledky z dronov a NDT meraní?
Dáta sa ukladajú do BIM databáz podľa STN EN ISO 19650-1:2019, čo zaručuje dostupnosť a konzistenciu.
Môže vizuálna kontrola nahradiť moderné metódy?
Nie, vizuálna kontrola je len prvý krok. Správca ju musí doplniť o drony a NDT skúšky.
