Mosty predstavujú kritickú infraštruktúru, ktorá spája regióny a podporuje ekonomiku. Ich spoľahlivosť preto musia zabezpečiť projektanti, správcovia aj zhotovitelia.
Technický rámec určujú normy :
- STN EN 1991-2:2006/NA1/Z1 (EÚ, norma, platná od 1.1.2024) – Eurokód 1: Zaťaženia konštrukcií – Časť 2: Dopravné zaťaženia mostov (CEN, ÚNMS SR).
- STN EN 1992-2:2006 (EÚ, norma) – Eurokód 2: Navrhovanie betónových konštrukcií – Časť 2: Betónové mosty – Navrhovanie a podrobnosti výstuže (CEN, ÚNMS SR).
👉 CTA: Prejdite na prehľad Eurokódov pre návrh mostov.
Zaťaženia mostov podľa STN EN 1991-2:2006/NA1/Z1
STN EN 1991-2:2006/NA1/Z1 určuje dopravné zaťaženia mostov, preto projektant dokáže dimenzovať mosty na autá, vlaky a chodcov.
Podľa STN EN 1991-2:2006/NA1/Z1 projektant uvažuje modely:
- LM1 – štandardná doprava (nákladné vozidlá a prúdy áut),
- LM2 – jediné ťažké vozidlo (400 kN),
- LM3 – chodci a cyklisti,
- LM4 – železničná doprava.
Správca mosta vyhodnocuje účinky kombinované s klimatickými podmienkami. Zhotoviteľ vykonáva opatrenia ako drenáže či povrchové ochrany. Krížová kontrola: JRC Eurocodes a ÚNMS SR.
👉 CTA: Pozrite si detaily dopravných modelov Eurokódu 1.
Betónové mosty podľa STN EN 1992-2:2006
STN EN 1992-2:2006 rieši návrh betónových mostov, najmä únosnosť, trhliny a trvanlivosť výstuže.
STN EN 1992-2:2006 nadväzuje na všeobecné pravidlá EN 1992-1-1. Určuje:
- výpočty únosnosti pri šmyku a ohybe,
- maximálnu šírku trhlín (0,3 mm pri prevádzkovom zaťažení),
- pravidlá krycej vrstvy výstuže podľa prostredia.
Projektant navrhne výstuž, správca sleduje prenikanie chloridov, zhotoviteľ vykonáva sanáciu. Krížová kontrola: fib International.
👉 CTA: Prejdite na technické príklady Eurokódu 2.
Najčastejšie poruchy mostov – klasifikácia a príklady

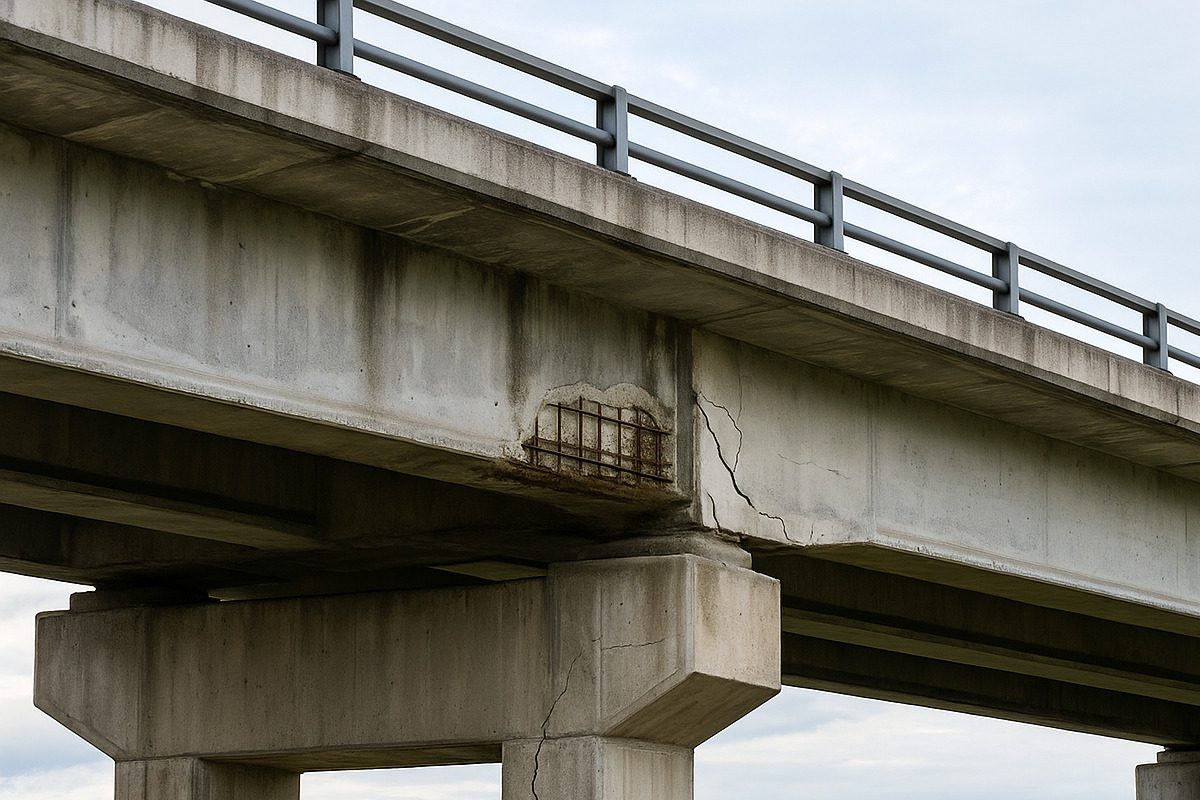

Korózia výstuže v betónových mostoch
Korózia výstuže oslabuje betón a skracuje životnosť; preto správca vykonáva pravidelné skúšky.
Projektant uplatní minimálnu kryciu vrstvu podľa STN EN 1992-1-1. Správca realizuje karbonatačné skúšky. Zhotoviteľ použije sanačné malty triedy R4 podľa EN 1504-3. Krížová kontrola: CEN + katalógy MC-Bauchemie.
Únava oceľových prvkov
Únava ocele vzniká cyklickým zaťažením; preto projektant sleduje kritické detaily podľa Eurokódu 3.
Podľa STN EN 1993-2:2007 sa hodnotí únava oceľových detailov (Δσ-N krivky). Správca monitoruje napätia snímačmi. Zhotoviteľ zosilní spoje alebo vymení prvky.
Sedanie mostných opôr
Sedanie opôr vzniká pri mäkkých podložiach; preto geotechnici aplikujú STN EN 1997-1.
Projektant navrhne zakladanie podľa Eurokódu 7. Správca sleduje posuny geodeticky. Zhotoviteľ stabilizuje opory mikropilotami a injektážami.
Poruchy ložísk a dilatačných záverov
Ložiská a závery strácajú funkciu vplyvom únavy; preto správca sleduje ich pohyb.
Diagnostika vychádza z EN 1337-3. Správca robí endoskopiu, zhotoviteľ vymieňa opotrebované ložiská.
👉 CTA: Prejdite na tabuľku porúch a sanácií.
Technická analýza riešení – diagnostika a sanácia mostov
| Typ poruchy | Diagnostika (norma / metóda) | Sanácia (norma / postup) | Predĺženie životnosti* |
|---|---|---|---|
| Korózia výstuže | STN EN 1504-2/3, karbonatačný test | Sanačné malty R4, katódová ochrana | 20–30 rokov (NDS, 2022) |
| Únava ocele | STN EN 1993-2, ultrazvuk, vibračné snímače | Zosilnenie detailov, výmena prvkov | 15–25 rokov (ČVUT, 2020) |
| Sedanie opôr | STN EN 1997-1, geodetické merania | Mikropiloty, injektáže | 30–40 rokov (Geotest, 2019) |
| Praskanie betónu | STN EN 1992-2, optické snímače | Epoxidové injektáže EN 1504-5 | 10–20 rokov (MC-Bauchemie, 2021) |
| Poruchy ložísk | EN 1337-3, skúšky pohybu | Výmena ložísk podľa EN 1337 | 15–25 rokov (DB Richtlinien) |
Tabuľka porovnáva najčastejšie poruchy mostov, dostupné diagnostické metódy, odporúčané postupy sanácie a odhadované predĺženie životnosti. Pri korózii výstuže sa najčastejšie používajú karbonatačné testy a aplikujú sa sanačné malty R4 alebo katódová ochrana, čo predĺži životnosť o 20–30 rokov. Únava ocele sa odhaľuje ultrazvukom a snímačmi vibrácií, pričom riešením je zosilnenie detailov alebo výmena prvkov, čím sa dosiahne 15–25 rokov predĺženia. Pri sedaní opôr sa využívajú geodetické merania a následná stabilizácia mikropilotami alebo injektážami, čo pridá 30–40 rokov. Praskanie betónu sa sleduje pomocou optických snímačov a opravuje epoxidovými injektážami, ktoré zabezpečia 10–20 rokov funkčnosti. Poruchy ložísk sa identifikujú endoskopiou a riešia sa výmenou ložísk, čo poskytuje 15–25 rokov navyše.
*Číselné údaje sú empirické, nie normové.
Odporúčané intervaly diagnostiky a sanácie mostov podľa STN EN a technických smerníc
Intervaly diagnostiky a sanácie pomáhajú správcom plánovať údržbu mostov. Podľa STN EN 1991-2, 1992-2, 1993-2 a 1997-1 sa odporúčajú pravidelné kontroly každých 2–6 rokov a sanácie podľa typu poruchy.
Projektanti a správcovia využívajú odporúčané intervaly diagnostiky a sanácie na efektívne plánovanie. Mosty s vysokou dopravnou záťažou vyžadujú častejšie vizuálne prehliadky (2–3 roky), zatiaľ čo menšie mosty postačí diagnostikovať každých 5–6 rokov. Sanácie korózie výstuže sú najefektívnejšie každých 20–30 rokov, pri únave ocele sa zásahy plánujú po 15–25 rokoch a pri ložiskách približne po 20 rokoch. Odporúčané hodnoty vychádzajú zo smerníc STN EN 1991-2 až 1997-1, správ NDS a zahraničných technických štandardov.
| Typ poruchy | Interval vizuálnej diagnostiky | Interval detailnej diagnostiky | Odporúčaný interval sanácie | Normový rámec |
|---|---|---|---|---|
| Korózia výstuže betónu | 2 roky | 5 rokov | 20–30 rokov | STN EN 1992-2, EN 1504-3 |
| Únava oceľových prvkov | 2–3 roky | 4–5 rokov | 15–25 rokov | STN EN 1993-2 |
| Sedanie opôr | 3 roky | 6 rokov | 30–40 rokov | STN EN 1997-1 |
| Praskanie betónu | 2 roky | 5 rokov | 10–20 rokov | STN EN 1992-2, EN 1504-5 |
| Poruchy ložísk | 2–3 roky | 4 roky | 15–25 rokov | EN 1337-3 |
Popis tabuľky:
Tabuľka poskytuje projektantom a správcom mostov systematický prehľad odporúčaných intervalov diagnostiky a sanácie podľa rámca STN EN 1991-2, 1992-2, 1993-2 a 1997-1. Hodnoty vychádzajú zo smerníc NDS a európskych technických noriem. Čitateľ ich využije na efektívne plánovanie údržby, rozpočtovanie a zvýšenie bezpečnosti mostov. Údaje pomáhajú rozhodnúť, kedy stačí diagnostika a kedy už treba sanáciu, čím sa optimalizuje životnosť konštrukcie.
Porovnanie predĺženia životnosti mostov po sanácii
Graf ukazuje, ako rôzne sanácie predlžujú životnosť mostov. Najväčší prínos majú mikropiloty a stabilizácia opôr (30–40 rokov), najmenej epoxidové injektáže (10–20 rokov).
Na tomto grafe sa znázorňuje predĺženie životnosti mostov po jednotlivých sanáciách podľa rámca STN EN 1504, 1992-2, 1993-2 a 1997-1. Pri korózii výstuže sanácia zvyšuje životnosť o 20–30 rokov, pri únave ocele o 15–25 rokov. Sedanie opôr sa po stabilizácii predĺži o 30–40 rokov, zatiaľ čo epoxidové injektáže betónu poskytujú 10–20 rokov. Výmena ložísk prináša 15–25 rokov. Pre správcu to znamená, že investícia do sanácie je výrazne efektívnejšia ako úplná rekonštrukcia.
Popis grafu:
Graf znázorňuje rozdiely v predĺžení životnosti mostov po rôznych sanáciách v rozsahu 10–40 rokov. Najvyššie hodnoty dosahujú sanácie opôr pomocou mikropilotov, naopak najnižšie prinášajú epoxidové injektáže. Údaje vychádzajú zo správ NDS (2022), odporúčaní ČVUT (2020) a rámca STN EN 1992-2 a 1997-1. Čitateľ graf využije pri rozhodovaní, ktoré sanácie sú ekonomicky a technicky najvýhodnejšie.
👉 CTA: Prejdite na analytickú tabuľku riešení mostov.
Prípadové štúdie diagnostiky a sanácie mostov
Prípadové štúdie ukazujú reálne sanácie mostov, preto poskytujú cenné údaje pre projektantov aj správcov.
Každá prípadová štúdia dokumentuje typ poruchy, normový rámec a výsledok sanácie. Projektanti, správcovia a zhotovitelia môžu tieto skúsenosti aplikovať v praxi.
Diaľničný betónový most s koróziou výstuže
Korózia výstuže na diaľničnom moste spôsobila odlupovanie betónu; preto správca vykonal podrobnú diagnostiku.
Projektant aplikoval STN EN 1992-2 a navrhol kompozitnú výstuž. Zhotoviteľ reprofiloval betón a naniesol ochranný náter. Most získal ďalších 25 rokov životnosti.
Oceľový železničný most s únavou materiálu
Únava ocele ohrozila železničný most; preto bolo nutné okamžité zosilnenie detailov.
Správca odhalil mikrotrhliny ultrazvukom. Projektant použil STN EN 1993-2, zhotoviteľ zosilnil zvary prídavnými platňami. Most zostal prevádzkyschopný.
Regionálny cestný most so sedajúcimi oporami
Sedanie opôr narušilo regionálny most; preto geodeti vykonali presné merania.
Projektant aplikoval STN EN 1997-1, navrhol mikropiloty. Zhotoviteľ stabilizoval základy. Most získal ďalších 30 rokov životnosti.
Mestský betónový most s praskaním nosníkov
Praskanie betónu ohrozilo mestský most; preto správca nasadil monitoring trhlín.
Projektant podľa STN EN 1992-2 navrhol epoxidové injektáže. Zhotoviteľ obnovil súdržnosť nosníkov. Most ostal bezpečný.
Historický klenbový most
Murivo historického mosta degradovalo; preto správca vyžiadal špecializovanú sanáciu.
Projektant použil STN EN 1996-2. Zhotoviteľ doplnil výstuž, zrealizoval injektáž spojov. Most sa zachoval ako kultúrna pamiatka.
Moderné technológie diagnostiky mostov
Drony, BIM a SHM senzory zlepšujú diagnostiku mostov; preto správca získava presné údaje rýchlejšie.
Správca mosta využíva drony na vizuálne kontroly. Projektant zapája BIM podľa STN EN ISO 19650, ktorý spája diagnostické dáta s dokumentáciou. Zhotoviteľ používa SHM systémy s akcelerometrami a GPS. Tieto technológie predchádzajú haváriám a znižujú náklady.
👉 CTA: Prejdite na prehľad moderných technológií mostov.
Ekonomický a environmentálny význam sanácie mostov
Sanácia mostov šetrí náklady a podporuje udržateľnosť; preto je efektívnejšia než úplná rekonštrukcia.
Podľa správ NDS a ČVUT stojí preventívna sanácia 50–70 €/m², zatiaľ čo rekonštrukcia presahuje 250 €/m². Projektant a správca preto uprednostňujú sanáciu. Zhotovitelia využívajú recyklované materiály, čím znižujú uhlíkovú stopu.
👉 CTA: Prejdite na ekonomicko-environmentálny prehľad sanácií.
Často kladené otázky (FAQ)
FAQ sekcia odpovedá na kľúčové otázky o mostoch; preto pomáha rýchlo získať presné informácie.
Otázky sa zameriavajú na normy, údržbu a životnosť. Projektanti, správcovia aj zhotovitelia ich využívajú pri rozhodovaní.
Aké sú najčastejšie poruchy mostov na Slovensku?
Najčastejšie sú korózia výstuže, únava ocele a sedanie opôr.
Podľa správ SSC a NDS tieto poruchy dominujú. Projektant navrhne sanácie, správca ich koordinuje.
Ako STN EN 1991-2 pomáha projektantom?
STN EN 1991-2 definuje zaťaženia mostov; preto projektant vie presne dimenzovať konštrukciu.
Norma určuje modely LM1–LM4. Projektant ich použije, správca overí kombinácie s prostredím.
Prečo betónové mosty praskajú?
Praskanie betónu spôsobujú zmrašťovanie a teplotné zmeny.
Projektant navrhne výstuž podľa STN EN 1992-2. Zhotoviteľ vykoná injektáž.
Ako sa odhaľuje únava oceľových mostov?
Únava ocele sa zisťuje ultrazvukom a snímačmi vibrácií.
Správca sleduje kritické detaily, projektant posúdi únosnosť, zhotoviteľ posilní uzly.
Ktoré sanácie sú najefektívnejšie?
Najefektívnejšie sú injektáže a mikropiloty.
Podľa štúdií sú to riešenia s najlepším pomerom cena/životnosť. Správca ich využíva na predĺženie prevádzky mostov.
Ako normy prispievajú k bezpečnosti mostov?
Normy STN EN zabezpečujú jednotný rámec.
Vytvárajú metodiku, ktorú používajú projektanti a správcovia. Zvyšujú bezpečnosť užívateľov.
Kedy je potrebná kompletná rekonštrukcia mosta?
Rekonštrukcia nastáva, keď poruchy presiahnu únosnosť.
Projektant rozhodne na základe diagnostiky. Správca pripraví podklady a zhotoviteľ vykoná obnovu.
Ako pomáha BIM pri správe mostov?
BIM integruje diagnostické dáta s projektovou dokumentáciou.
Správca získa prehľad v reálnom čase, projektant vizualizuje poruchy a zhotoviteľ plánuje sanáciu presnejšie.
