Stabilitu oporných múrov a svahových konštrukcií projektanti posudzujú podľa STN EN 14475:2006 a STN EN 1997-1/A1:2014. Normy rámcujú výpočty zemného tlaku, drenáže a bezpečnostných faktorov.
Správny návrh múrov a svahov vyžaduje kombináciu geotechnických skúšok, výpočtov podľa Eurokódu 7, a praktických opatrení ako drenáž či spevnenie. STN EN 14475:2006 – Realizácia špeciálnych geotechnických prác: Zosilnené násypy a STN EN 1997-1/A1:2014 – Eurokód 7: Geotechnický návrh poskytujú projektantom rámec, ktorý zvyšuje spoľahlivosť aj bezpečnosť konštrukcií.
👉 CTA: Prejdi na časť o najčastejších poruchách oporných múrov a ako im projektanti predchádzajú.
Najčastejšie poruchy oporných múrov podľa geotechnických posudkov
Oporné múry zlyhávajú najčastejšie v dôsledku nedostatočného odvodnenia, nesprávneho zakladania a podcenenia tlaku zeminy.
Projektanti identifikujú tri hlavné skupiny porúch:
- Nedostatočné odvodnenie – bez drenáže vzniká hydrostatický tlak, ktorý prekročí návrhové hodnoty.
- Slabé základy – nesprávne dimenzovaná únosnosť podložia spôsobí nerovnomerné sadanie.
- Nesprávne dimenzovanie – ignorovanie zaťaženia dopravou alebo seizmickými účinkami vedie k preťaženiu múra.
Zhotoviteľ musí preto realizovať drenážne systémy, stabilizované základy a kontrolovať súlad návrhu s výsledkami skúšok pôdy.
👉 CTA: Pozri tabuľku faktorov stability svahov podľa Eurokódu 7.
Fyzikálne a geologické faktory ovplyvňujúce stabilitu svahov
Stabilitu svahov ovplyvňuje podzemná voda, uhol vnútorného trenia a erózia povrchu. Eurokód 7 určuje faktory bezpečnosti pre posúdenie šmykových plôch.
Kľúčové faktory sú:
- Pórový tlak vody – zvýšená saturácia znižuje efektívnu pevnosť pôdy.
- Šmyková pevnosť pôdy – charakterizovaná uhlom vnútorného trenia φ a súdržnosťou c.
- Erozívne procesy – dážď a povrchový odtok narušujú povrch svahu.
Projektant preto posúdi stabilitu podľa vzorca:
Fs=∑(c′⋅L+(N−u⋅L)tanφ′)∑TF_s = \frac{\sum (c‘ \cdot L + (N – u \cdot L) \tan \varphi‘)}{\sum T}Fs=∑T∑(c′⋅L+(N−u⋅L)tanφ′)
kde:
- c’ = efektívna súdržnosť (kPa),
- φ’ = efektívny uhol vnútorného trenia (°),
- N = normálová sila,
- u = pórový tlak vody,
- L = dĺžka šmykovej plochy,
- T = tangenciálne sily.
Norma vyžaduje, aby bezpečnostný faktor Fs ≥ 1,25 pri bežných stavbách.
Technická analýza riešení stabilizácie múrov a svahov

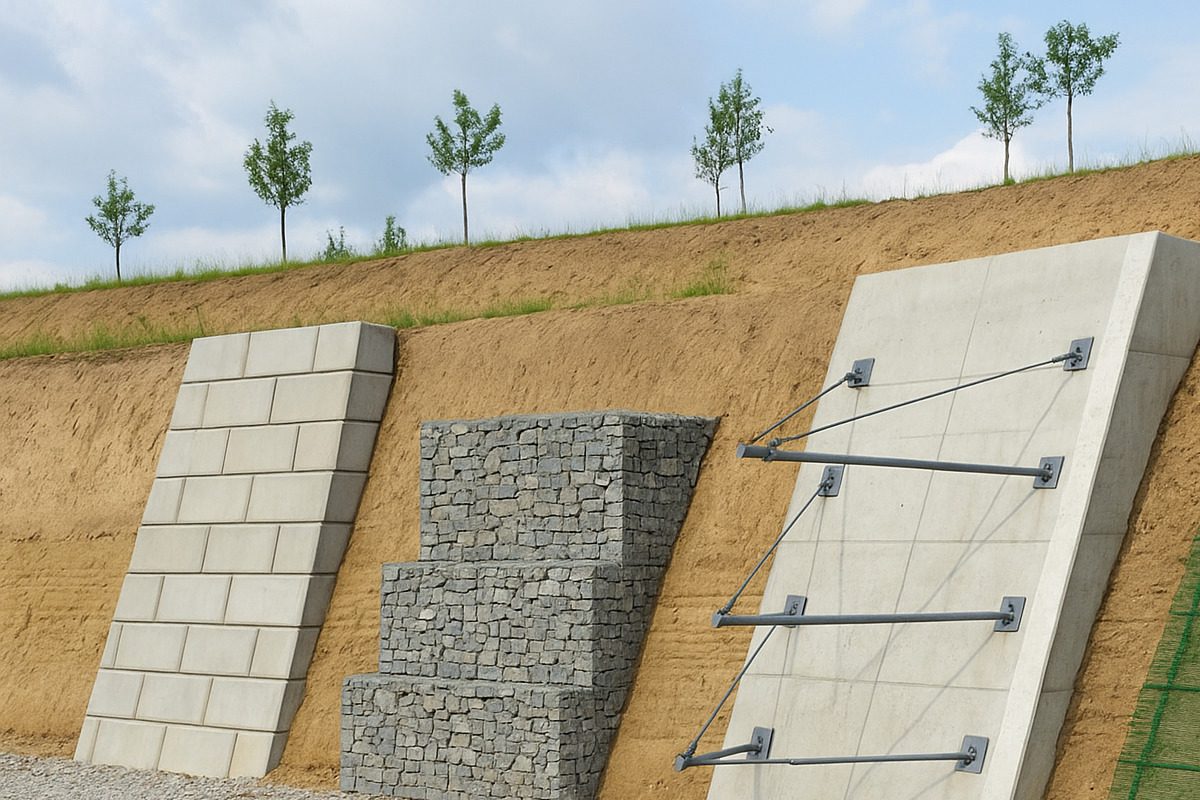

Projektanti volia medzi kotvenými múrmi, gabionmi, zosilnenými zeminami a gravitačnými múrmi, pričom každé riešenie má rozdielne náklady a životnosť.
Podľa STN EN 14475:2006 možno rozdeliť riešenia na:
- Kotvené múry – vhodné pre vysoké svahy s veľkým zaťažením.
- Gabionové múry – flexibilné, estetické a ekologické.
- Zosilnené zeminy – kombinujú geomreže a zásyp.
- Gravitačné múry – tradičné, ťažké betónové konštrukcie.
Tabuľka porovnania riešení (orientačné údaje)
| Typ riešenia | Cena €/m² (orientačne) | Životnosť (roky) | Vhodnosť použitia |
|---|---|---|---|
| Kotvený múr | 220–350 | 60+ | vysoké svahy, dopravné stavby |
| Gabionové konštrukcie | 100–160 | 40–50 | stredné svahy, ekologické prostredie |
| Zosilnené zeminy | 70–130 | 30–40 | rezidenčné svahy, menšie výšky |
| Gravitačný betónový múr | 200–320 | 70+ | priemyselné stavby, stabilné podložie |
👉 CTA: Prejdi na prípadové štúdie zo Slovenska a EÚ.
Odporúčané technické hodnoty pre návrh oporných múrov a svahov
Projektanti používajú odporúčané hodnoty bezpečnostného faktora Fs, uhla vnútorného trenia a modulov geomreží podľa STN EN 1997-1/A1:2014. Tieto parametre pomáhajú stanoviť optimálne riešenie a zabezpečujú, že návrh múru alebo svahu dosiahne požadovanú dlhodobú stabilitu.
Odporúčané technické parametre v geotechnike zahŕňajú bezpečnostný faktor Fs ≥ 1,25, uhol vnútorného trenia φ’ pre piesky 30–36°, súdržnosť ílov 20–30 kPa a návrhovú pevnosť geomreží 80–120 kN/m. Projektanti tieto hodnoty aplikujú pri posúdení stability múrov a svahov, pričom zohľadňujú lokálne geologické podmienky. Tieto údaje slúžia ako orientačný rámec pre návrh podľa STN EN 1997-1/A1:2014 a STN EN 14475:2006. Preto poskytujú čitateľovi praktickú pomôcku pre rozhodovanie o výbere vhodného konštrukčného riešenia.
| Parameter | Odporúčaná hodnota | Norma-rámec | Poznámka |
|---|---|---|---|
| Bezpečnostný faktor Fs | ≥ 1,25 (obytné) | STN EN 1997-1/A1:2014 | Dopravné stavby často >1,5 |
| Uhol vnútorného trenia φ’ (piesok) | 30–36° | STN EN 1997-1/A1:2014 | Podľa druhu piesku |
| Súdržnosť ílov c’ | 20–30 kPa | STN EN 1997-1/A1:2014 | Závisí od vlhkosti |
| Modul geomreže | 80–120 kN/m | Katalógy výrobcov (Tensar) | Pre spevnené zeminy |
| Dĺžka kotvy | 6–12 m | STN EN 14475:2006 | Podľa výšky svahu |
| Odporúčaná životnosť | 40–70 rokov | Skúsenosti projektov EÚ | Pri pravidelnej údržbe |
Grafické porovnanie bezpečnostného faktora a životnosti riešení
Graf porovnáva bezpečnostný faktor Fs a životnosť pri kotvených múroch, gabionoch, zosilnených zeminách a gravitačných múroch. Trend ukazuje, že vyššia životnosť sa spája s robustnejšími riešeniami, zatiaľ čo flexibilné systémy majú nižšiu životnosť.
Na tomto grafe vidíme porovnávanie návrhového bezpečnostného faktora Fs a odhadovanú životnosť štyroch bežných typov riešení. Kotvený múr dosahuje Fs 1,6 a životnosť 60 rokov, zatiaľ čo gabion má Fs 1,4 a životnosť približne 45 rokov. Zosilnené zeminy sú ekonomické, ale ich životnosť sa pohybuje len okolo 35 rokov. Gravitačné múry poskytujú vysokú stabilitu s Fs 1,5 a životnosťou 70 rokov. Tieto údaje vychádzajú z rámca STN EN 1997-1/A1:2014 a STN EN 14475:2006. Pre čitateľa to znamená, že voľba riešenia priamo určuje kombináciu bezpečnosti a trvácnosti.
Prípadové štúdie zo Slovenska a Európy
Prípadové štúdie ukazujú, ako projektanti aplikujú normy STN EN 14475:2006 a STN EN 1997-1/A1:2014 v reálnych stavbách. Konkrétne príklady dokazujú účinnosť riešení od gabionov po kotvené múry a zosilnené zeminy.
Sekcia Prípadové štúdie predstavuje reálne projekty zo Slovenska aj Európy, kde inžinieri riešili stabilitu svahov a múrov podľa noriem STN EN 14475:2006 a STN EN 1997-1/A1:2014. Príklady zahŕňajú stabilizáciu svahu na diaľnici D1 pri Žiline, výstavbu gabionového múru pri železnici v Rakúsku či zosilnené zeminy v Prahe. Tieto skúsenosti dokazujú, že správna kombinácia výpočtov, drenáže a konštrukčných riešení vedie k dlhodobej stabilite a ekonomickému efektu. Preto slúžia ako spoľahlivý návod pre projektantov aj investorov.
Stabilizácia svahu diaľnice D1 pri Žiline
Na úseku D1 pri Žiline projektanti použili zemné klince a drenážne kanály podľa STN EN 1997-1/A1:2014.
Geotechnici aplikovali klince s dĺžkou 8–10 m, kombinované s drenážnymi vrstvami. Povrch svahu zhotovitelia spevnili vegetáciou. Vďaka tomu svah odolal intenzívnym dažďom v rokoch 2020–2022 a zostal stabilný.
Gabionový múr pri železnici v Dolnom Rakúsku
Rakúski inžinieri použili gabionový múr výšky 6 m podľa STN EN 14475:2006, ktorý absorboval deformácie podložia.
Projektanti zvolili systém gabionových košov plnených lomovým kameňom. Konštrukcia sa flexibilne prispôsobila sadaniu pôdy. Navyše sa vizuálne začlenila do prírodného prostredia, čo hodnotila pozitívne aj obecná samospráva.
Zosilnené zeminy v rezidenčnej štvrti v Prahe
V Prahe projektanti stabilizovali svah pomocou geomreží s pevnosťou 100 kN/m, drenáže a vegetačného krytu.
Zhotovitelia použili geomreže podľa katalógov výrobcu (napr. Tensar, Maccaferri). Kombinácia spevneného zásypu a vegetácie poskytla ekonomické riešenie pre obytnú zónu. Životnosť systému odhadli na 35 rokov pri pravidelnej údržbe.
👉 CTA: Prejdi na sekciu o normách a ich význame.
Význam noriem a ISO rámcov pre geotechnický návrh
STN EN 14475:2006 definuje realizáciu zosilnených násypov aSTN EN 1997-1/A1:2014 rámcuje výpočty geotechnickej stability.
Normy nepredstavujú zákonnú povinnosť, ale technický rámec. Projektant podľa nich navrhne múr alebo svah tak, aby zohľadnil únosnosť pôdy, hydrogeologické podmienky a zaťaženie. Harmonizácia cez CEN (EÚ, autorita) zabezpečuje jednotný prístup v členských krajinách.
Často kladené otázky FAQ
Často kladené otázky prinášajú rýchle a praktické vysvetlenia k normám STN EN 14475:2006 a STN EN 1997-1/A1:2014. Projektanti a zhotovitelia tak okamžite získajú odpovede na najčastejšie problémy stability múrov a svahov.
Sekcia Často kladené otázky poskytuje stručné, no odborné odpovede na najčastejšie nejasnosti pri návrhu a realizácii oporných múrov a svahových konštrukcií. Vychádza z rámca noriem STN EN 14475:2006 a STN EN 1997-1/A1:2014, preto uľahčuje rozhodovanie v praxi. Čitateľ sa dozvie, ako určiť bezpečnostný faktor Fs, prečo je dôležitý uhol vnútorného trenia φ’, aké hodnoty má mať súdržnosť ílov c’ a kedy zvoliť rôzne typy konštrukcií. Táto časť funguje ako rýchly sprievodca, ktorý spája normy, výpočty a praktické skúsenosti do jasných a použiteľných odpovedí.
Ako STN EN 14475:2006 pomáha pri zosilnených zeminách?
Norma určuje zásady návrhu a realizácie zosilnených násypov. Projektant podľa nej vyberie vhodné geomreže a spôsob kotvenia. Týmto postupom zabezpečí dlhodobú stabilitu.
Prečo je Eurokód 7 dôležitý?
STN EN 1997-1/A1:2014 poskytuje výpočtové postupy, faktory bezpečnosti a skúšobné metódy. Zároveň harmonizuje geotechnické riešenia v rámci celej EÚ.
Ako riešiť podzemnú vodu za múrom?
Projektant navrhne drenážne rúry a štrkové vrstvy. Zhotoviteľ ich zrealizuje tak, aby znížil hydrostatický tlak. Preto múr odolá sezónnym výkyvom.
Kedy je výhodný gabionový múr?
Gabion sa hodí pri stredne vysokých svahoch, kde je dôležitý prírodný vzhľad a pružnosť konštrukcie. Navyše umožňuje jednoduchú údržbu.
Čo znamená bezpečnostný faktor svahu?
Je to pomer medzi odolnosťou svahu a pôsobiacimi silami. Ak Fs ≥ 1,25, svah sa považuje za stabilný. Nižšie hodnoty znamenajú riziko zosuvu.
Aký je rozdiel medzi zosilnenou zeminou a gravitačným múrom?
Zosilnená zemina je ľahšia a lacnejšia. Gravitačný múr má vyššiu životnosť, ale je drahší a náročnejší na realizáciu.
Ako sa posudzuje erózia?
Projektanti posúdia intenzitu zrážok a sklon svahu. Zhotovitelia aplikujú vegetačný kryt, georohože alebo kamenivo, aby eróziu minimalizovali.
Kde získať normy?
Oficiálne verzie poskytuje ÚNMS SR pre Slovensko a CEN pre EÚ. Náhľady sú dostupné aj na CEN.eu.
Záver a odporúčania pre prax
Stabilitu múrov a svahov projektanti riešia výpočtami podľa Eurokódu 7 a konštrukčnými opatreniami rámcovanými STN EN 14475:2006.
Úspešná realizácia vyžaduje synergiu geotechnických prieskumov, výpočtov a kvalitnej realizácie. Projektant definuje parametre podľa noriem. Zhotoviteľ dodrží technologické postupy. Investor získa konštrukciu s dlhodobou životnosťou. Preto sa odporúča úzka spolupráca už v prípravnej fáze stavby.
