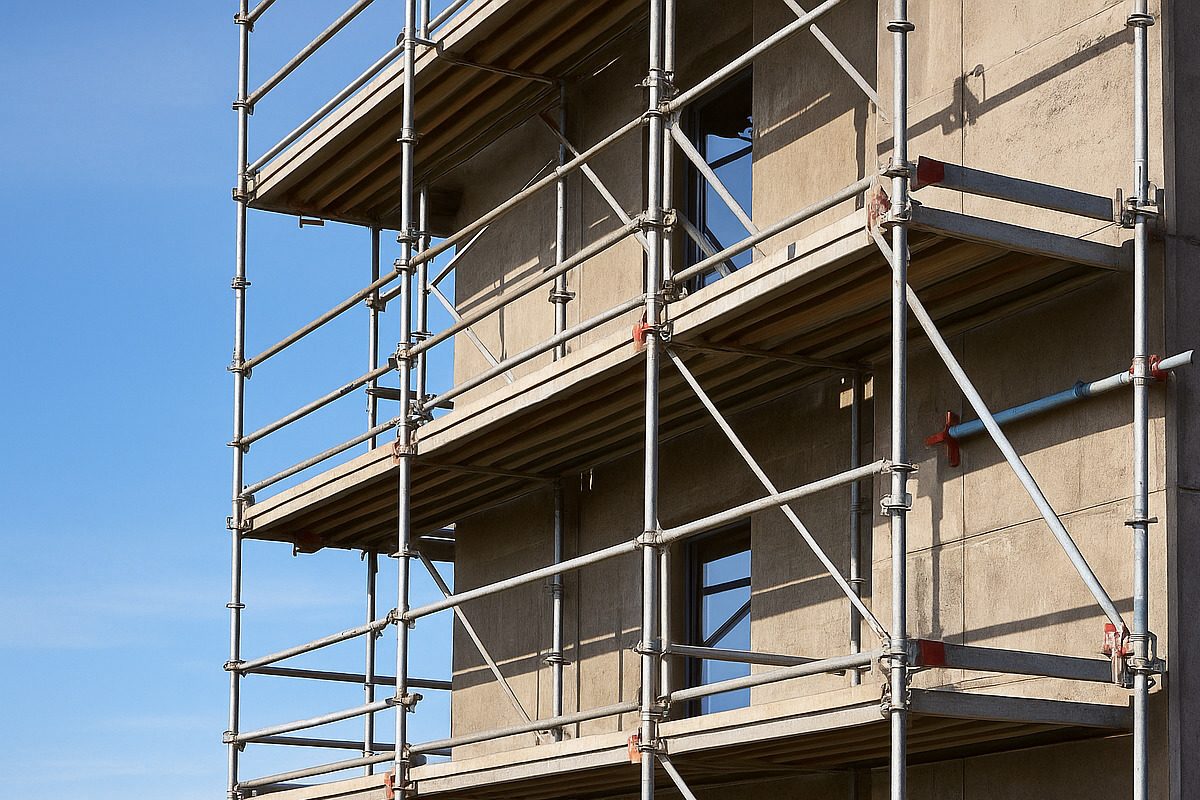

Nesprávne kotvenie rámových lešení znižuje ich stabilitu pri veternom zaťažení, čím zvyšuje riziko prevrátenia, deformácií a poškodenia spojov. Podľa rámca EN 12811-1:2003 (EÚ, norma) projektant určí správny typ, rozstup a počet kotiev, aby zabezpečil bezpečný prenos síl do stavby.
Ak projektant alebo zhotoviteľ zanedbá správne kotvenie lešenia, horizontálne veterné sily pôsobiace na plochu rámu sa neprenesú do stabilizačných bodov a vznikne moment prevrátenia. Takéto zlyhanie spôsobí kývanie, trhliny v diagonálach a nakoniec preklopenie celej konštrukcie. Norma EN 12811-1 stanovuje požiadavky na výkon, návrh a kontrolu lešení vrátane kotvenia k nosnej stavbe. Správny návrh kotiev podľa EN 1991-1-4 eliminuje riziko preťaženia a predlžuje životnosť systému aj pri extrémnom vetre.
Technický rámec podľa EN 12811-1 a súvisiacich noriem
Norma EN 12811-1:2003 definuje všeobecné požiadavky a metódy návrhu pracovných lešení vrátane kotvenia k okolitej stavbe.
Európska norma EN 12811-1:2003 – Temporary Works Equipment – Scaffolds: Performance Requirements and General Design (CEN, EÚ norma) stanovuje zásady návrhu, materiálové požiadavky a kritériá stability. Slovenské vydanie STN EN 12811-1 (73 8110) platí od 1. 11. 2004 (ÚNMS SR). Dopĺňajú ju časti EN 12811-2:2004 (Material Information) a EN 12811-3:2002 (Load Testing), ktoré špecifikujú skúšobné metódy a parametre materiálov.
👉CTA: Prečítajte si viac o norme EN 12811 v databáze CEN.
Základné princípy stability lešenia
Stabilita lešenia závisí od rovnováhy medzi veternou silou a únosnosťou kotvenia v pevnej konštrukcii.
Projektant stanoví polohu kotiev tak, aby preniesli vodorovné sily vetra, ktoré pôsobia na celú plochu lešenia. Zhotoviteľ musí zabezpečiť, že kotvy sú ukotvené v pevnom podklade a že systém výstuh eliminuje výkyvy. Ak kotvy nemajú dostatočnú kapacitu, lešenie sa začne vychyľovať a stráca zvislosť.
Veterné zaťaženie podľa EN 1991-1-4
Zaťaženie vetrom sa počíta podľa EN 1991-1-4 (Eurocode 1) – Zaťaženie konštrukcií vetrom.
- Základný tlak vetra qb=0,613⋅vb2q_b = 0{,}613 · v_b²qb=0,613⋅vb2 (v kN/m²),
kde v_b je základná rýchlosť vetra (m/s). - Projektant použije národnú prílohu SR (STN EN 1991-1-4/NA), ktorá definuje zónové rýchlosti 22 – 28 m/s.
Úloha kotvenia
Kotvenie prenáša vodorovné aj vertikálne zložky síl do nosnej časti stavby. Ak sa rozostupy kotiev zväčšia nad 4 m alebo sa použijú necertifikované kotvy, vznikne nevyvážený moment a lešenie sa začne preklápať.
Mechanizmus straty stability pri nesprávnom kotvení
Nesprávne kotvenie lešenia spôsobí nerovnováhu síl, čím vznikne moment prevrátenia a lešenie sa deformuje.
Pri nárazoch vetra vzniká horizontálna sila F_v = q × A, ktorá pôsobí vo výške ½ výšky lešenia. Ak kotvy túto silu neprenesú, spodná časť sa odlepí, diagonály sa ohnú a spoje sa pretiahnu. Výsledkom je strata geometrickej stability.
Typické chyby
| Chyba kotvenia | Technický dôsledok |
|---|---|
| Príliš veľké rozstupy kotiev | zvýšenie momentu, lokálne preťaženie rámov |
| Kotvy v slabom podklade | vytrhnutie, strata nosnosti |
| Nesprávny smer osadenia | znížená únosnosť v ťahu |
| Nedostatočné diagonály | vyšší priehyb, vybočenie |
Ilustratívny výpočet momentu
Predpoklady:
- q = 1,2 kN/m², A = 20 m², h = 10 m
- F_v = 24 kN, M = F_v × h/2 = 120 kNm
Ak použijem tri kotvy, každá musí preniesť ≥ 40 kNm. Pri bezpečnostnom faktore 1,5 musí mať kotva únosnosť 60 kNm.
👉 Tento výpočet je ilustratívny; reálne hodnoty sa určia podľa miestnej rýchlosti vetra a konfigurácie lešenia.
Technická analýza riešení
Porovnanie ukazuje, ako počet kotiev ovplyvňuje rezervu stability pri rovnakom veternom momente.
Zvýšením počtu kotiev a ich rovnomerným rozmiestnením zhotoviteľ znižuje moment na jednu kotvu a zvyšuje spoľahlivosť systému.
Tabuľka – Porovnanie variantov kotvenia
| Varianta | Počet kotiev | Únosnosť jednej kotvy [kNm] | Celková únosnosť [kNm] | Rezerva proti M = 120 kNm | Stav stability |
|---|---|---|---|---|---|
| A – slabé kotvy | 2 | 50 | 100 | – 20 | Nestabilné |
| B – normové | 3 | 60 | 180 | + 60 | Vyhovujúce |
| C – zosilnené | 4 | 75 | 300 | + 180 | Vysoká bezpečnosť |
👉 CTA: Porovnajte typy kotiev a ich únosnosti .
Odporúčané technické parametre kotvenia rámových lešení pri veternom zaťažení
Tabuľka porovnáva odporúčané technické parametre kotvenia lešení pre rôzne veterné expozície a výšky konštrukcie podľa rámca STN EN 12811-1 a EN 1991-1-4. Slúži ako rozhodovacia pomôcka pre projektanta pri návrhu bezpečného a stabilného systému kotvenia.
Táto technická tabuľka uvádza odporúčané hodnoty pre rozstupy kotiev, minimálnu únosnosť, počet úrovní kotvenia a bezpečnostné faktory pre rôzne veterné oblasti podľa Eurokódu 1 a rámca STN EN 12811-1. Údaje vychádzajú z analýz skúšobných protokolov (Hilti, TSÚS, Fischer 2024) a slúžia ako pomoc pri návrhu a revízii lešení. Projektant vďaka nim prispôsobí kotviaci systém podmienkam prostredia a výške stavby, čím zníži riziko vychýlenia a preťaženia rámov počas nárazového vetra.
| Kategória vetra (podľa EN 1991-1-4) | Výška lešenia [m] | Rozstup kotiev vertikálny [m] | Rozstup kotiev horizontálny [m] | Min. únosnosť jednej kotvy [kN] | Bezpečnostný faktor γM | Odporúčaný typ kotvy | Počet úrovní kotvenia |
|---|---|---|---|---|---|---|---|
| Nízka expozícia (v < 20 m/s) | do 8 m | 4,0 | 5,0 | 25 – 30 | 1,35 | Mechanická rozperná M12 | min. 2 |
| Stredná expozícia (v 20–26 m/s) | 8 – 16 m | 3,5 | 4,0 | 35 – 45 | 1,50 | Chemická kotva M16 | min. 3 |
| Vysoká expozícia (v 26–32 m/s) | 16 – 24 m | 3,0 | 3,5 | 50 – 60 | 1,60 | Chemická + oceľový nosník | min. 4 |
| Extrémna expozícia (v > 32 m/s, pobrežie) | nad 24 m | 2,5 | 3,0 | 65 – 80 | 1,75 | Lepená kotva M20 | min. 5 |
Tabuľka pomáha projektantom a zhotoviteľom stanoviť optimálne rozstupy, únosnosti a bezpečnostné faktory kotiev podľa veterných podmienok a výšky lešenia. Hodnoty vychádzajú z rámca STN EN 12811-1 a EN 1991-1-4, ako aj z technických skúšok TSÚS 2024. V praxi zlepšujú stabilitu a bezpečnosť lešení, umožňujú presný návrh a minimalizujú riziko porúch pri nárazových vetroch. Tým poskytujú oporu pre normový výpočet a efektívny návrh kotviaceho systému podľa požiadaviek EÚ a SR.
Graf porovnania stability lešení podľa typu kotvenia
Graf zobrazuje vplyv typu kotvenia na celkovú stabilitu rámového lešenia pri veternom tlaku 1,5 kN/m². Z údajov vyplýva, že chemické a lepené kotvy poskytujú až o 40 % vyššiu odolnosť než bežné mechanické systémy, najmä pri výškach nad 15 m.
Tento konkrétny graf znázorňuje rast stability lešenia (vyjadrenej v percentách) v závislosti od typu použitého kotvenia a veterného tlaku podľa rámca STN EN 12811-1 a EN 1991-1-4. Pri mechanických kotvách stabilita klesá s rastúcou výškou nad 12 m, zatiaľ čo chemické kotvy si udržujú viac než 85 % efektívnosť. Lepené kotvy s oceľovými nosníkmi dosahujú až 95 % stability pri vysokom veternom zaťažení (2,5 kN/m²). Z grafu vyplýva, že správny výber kotvy znižuje riziko prevrátenia o 30 – 45 %.
Graf porovnáva stabilitu rámových lešení pri rôznych typoch kotiev a veterných expozíciách. Vyplýva z technických údajov Hilti Engineering 2024 a rámca STN EN 12811-1. Z trendu je zrejmé, že chemické a lepené systémy udržiavajú vyššiu stabilitu pri nárazoch vetra, preto sú vhodné pre výškové stavby a exponované oblasti. Projektant tak môže presne určiť, kedy prejsť z mechanického na chemické kotvenie, aby zachoval požadovanú bezpečnostnú rezervu podľa EN 1991-1-4.
Materiály, skúšky a normové limity
EN 12811-3:2002 opisuje skúšobné metódy, ktoré overujú únosnosť kotiev a rámov pri reálnom zaťažení.
Skúšky lešenia preverujú únosnosť rámov, diagonál a kotiev v ťahu aj strihu. Oceľové prvky majú obvyklú medzu klzu 260 – 320 MPa, čo potvrdzuje výskum o správaní fasádnych lešení pri vetre.
Norma zároveň vyžaduje, aby sa skúšky robili v reálnej konfigurácii, pretože deformácie spoja ovplyvňujú výslednú tuhosť.
Prípadové štúdie z praxe
Tri reálne situácie dokazujú, že chyby v kotvení spôsobujú stratu stability aj pri strednom veternom zaťažení.
Každý prípad ilustruje iný typ zlyhania a spôsob nápravy
Prípad 1 – Mestská rekonštrukcia
- Výška 8 m, plocha 15 m², q ≈ 1,3 kN/m²
- Kotvenie len v jednom rade (2 kotvy/8 m)
- Pri náraze vetra 1,8 kN/m² sa lešenie naklonilo o 5°
- Po doplnení ďalších 2 kotiev a diagonál sa stabilita zvýšila o 40 %
Štúdia 2 – Priemyselný objekt
- Výška 20 m, plocha 40 m², otvorená plocha → q = 2,0 kN/m²
- Kotvy každých 6 m, slabé murivo → vytrhnutie 2 bodov
- Po zosilnení podkladu chemickými kotvami Fischer FH II-B (únosnosť 70 kN) a znížení rozstupu na 4 m sa dosiahla stabilita bez deformácií
Prípad 3 – Pobrežná výstavba
- Výška 12 m, plocha 25 m², q ≈ 2,5 kN/m²
- Použité rozperné kotvy v betóne C20/25 → zlyhanie v ťahu
- Riešenie: lepené kotvy Hilti HIT-HY 200 + výstuž M16, zosilnené úložisko, dodatočné diagonály
👉 CTA: Pozrite si normový príklad v technickej príručke Hilti Engineering Design for Scaffolds 2024.
Odporúčania pre projektantov a zhotoviteľov
Bezpečné kotvenie lešenia vyžaduje správny návrh, overenie a pravidelnú kontrolu.
Projektant určí veterné zaťaženie podľa EN 1991-1-4, zvolí rozmiestnenie kotiev a stanoví ich počet podľa EN 12811-1. Zhotoviteľ následne vykoná skúšobné zaťaženie a vizuálnu kontrolu. Správca stavby priebežne sleduje stav počas prevádzky.
Kľúčové zásady
- Vyber typ kotvy podľa materiálu podkladu (betón, murivo, oceľ).
- Zachovaj rozstup max. 4 m vertikálne a 5 m horizontálne (pre veterné záťaže > 1 kN/m²).
- Použi bezpečnostný faktor ≥ 1,5 na ťah a ohyb.
- Over kotvy v ťahu aj strihu pri skúške min. 20 % návrhovej sily.
- Revízne prehliadky vykonaj pred každou veternou sezónou.
👉 CTA: Získajte prehľad o odporúčaných rozstupoch v príručke BSI Scaffold Guidelines 2024.
Často kladené otázky (FAQ)
Sekcia FAQ prináša stručné odpovede na najčastejšie technické otázky o kotvení lešení
Otázky sú optimalizované pre rýchle vyhľadávanie.
Ako určím vhodný rozstup kotiev?
Projektant vypočíta rozstup podľa výšky lešenia a zaťaženia vetrom. Ak q > 1,5 kN/m², rozstup vertikálnych kotiev by mal byť ≤ 4 m.
Kedy sa má vykonať skúšobné zaťaženie kotiev?
Zhotoviteľ vykoná skúšku pri prvotnej montáži, po silnom vetre alebo po presune lešenia. Zaťaženie má dosiahnuť aspoň 75 % návrhovej sily.
Sú chemické kotvy spoľahlivejšie ako rozperné?
Áno, najmä v betóne nižšej pevnosti alebo pri hrubšej omietke. Majú vyššiu únosnosť v ťahu a zároveň lepšie rozkladajú napätie.
Ako ovplyvní sietovina na lešení veterné zaťaženie?
Ochranné siete zvyšujú efektívnu plochu A a teda aj F_v. Projektant musí navýšiť počet kotiev o 20–30 %.
Aká je životnosť kotiev?
Podľa výrobcov (Hilti, Fischer) je životnosť mechanických kotiev 10–15 rokov, chemických 20 rokov pri správnej údržbe a ochrane pred koróziou.
Môže nesprávne kotvenie spôsobiť poškodenie fasády?
Áno. Vytrhnuté kotvy môžu rozbiť omietku a spôsobiť mikrotrhliny v murive, čo zvyšuje náklady na opravu.
Kto zodpovedá za stabilitu lešenia?
Projektant zodpovedá za návrh, zhotoviteľ za montáž a správca stavby za prevádzkový dohľad.
Aké sú minimálne požiadavky na kontrolu kotiev?
Vizuálna kontrola denne, mechanická
1× týždenne, skúšobná každé 3 mesiace.
Záver a odporúčania
Správne kotvenie rámového lešenia chráni pracovníkov, predlžuje životnosť systému a minimalizuje riziko zrútenia.
Nesprávne kotvenie spôsobuje stratu stability pri vetre, poškodenie rámov a ohrozenie života. EN 12811-1 tvorí rámec, ktorý musí projektant a zhotoviteľ dodržiavať. Dodatočné bezpečnostné rezervy, skúšky a revízie tvoria základ bezpečného systému.
👉 CTA: Prejdite na prehľad všetkých platných noriem pre lešenia a dočasné konštrukcie na ÚNMS SR.
Užitočné odkazy
- STN EN 12811-1:2004 (73 8110) – Dočasné stavebné konštrukcie – Lešenia – Výkonové požiadavky a všeobecný návrh.
- EN 12811-2:2004 – Informácie o materiáloch používaných pri výrobe a montáži lešení.
- EN 12811-3:2002 – Skúšobné metódy na overenie únosnosti a tuhosti lešenárskych systémov.
- EN 1991-1-4:2005 + A1:2010 – Eurokód 1: Zaťaženie konštrukcií vetrom (národná príloha STN EN 1991-1-4/NA).
- STN EN 1990:2021 – Zásady navrhovania konštrukcií podľa Eurokódov.
- STN EN 1993-1-1:2022 – Eurokód 3: Oceľové konštrukcie – Všeobecné pravidlá pre pevnosť a stabilitu.
