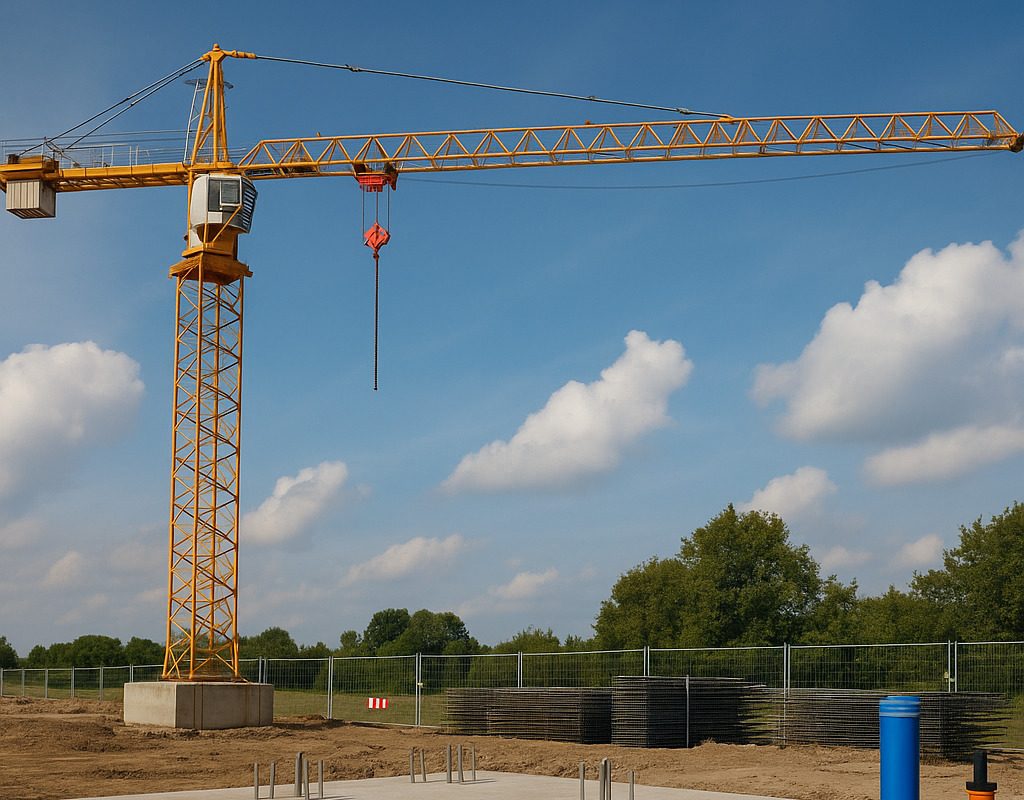

Monitorovanie únosnosti základov žeriavov počas prevádzky vyžaduje kombináciu geodetických, geotechnických a dynamických meraní podľa STN EN 1997-1 (EÚ, norma) a STN ISO 18674 (EÚ, norma), ktoré umožňujú priebežné vyhodnocovanie stability a prevádzkovej bezpečnosti.
Projektant definuje systém monitorovania základov na základe rizikovej analýzy podľa STN EN 1997-1 a STN ISO 18674. Zhotoviteľ inštaluje senzory deformácií, tlakov a vibrácií, správca následne sleduje výsledky v reálnom čase. Takto možno zachytiť pokles únosnosti, zmenu tuhosti pôdy alebo nadmernú deformáciu skôr, než dôjde k poruche.
📌 CTA:
➡️ Prejdi na sekciu Technická analýza riešení, kde nájdeš porovnanie typov meracích systémov podľa európskych noriem.
Kľúčové faktory ovplyvňujúce únosnosť základov žeriavov
Únosnosť základov žeriavov ovplyvňujú tri hlavné faktory: druh pôdy, dynamické zaťaženie a spôsob prenášania síl, pričom každý z nich projektant posudzuje podľa STN EN 1997-1.
Geotechnický inžinier analyzuje štruktúru a hutnosť podložia, dynamické reakcie na spúšťanie a brzdenie žeriava, ako aj spôsob prenosu síl cez základovú dosku. Navyše overuje interakciu medzi podložím a oceľovou konštrukciou. Zároveň projektant zohľadňuje časové zmeny vlhkosti a únavy materiálu, ktoré môžu ovplyvniť stabilitu.
Metódy monitorovania podľa STN ISO 18674 a STN EN 16228
STN ISO 18674 definuje metódy geotechnického monitorovania, zatiaľ čo STN EN 16228 (EÚ, norma) určuje požiadavky bezpečnosti pri použití vrtných a základových zariadení.
Správca zariadenia využíva tri skupiny metód: geodetické merania posunov, geotechnické senzory (piezometre, inklinometre, tlakové články) a dynamické snímače vibrácií. Zároveň vytvára databázu, kde každý záznam obsahuje čas, teplotu, napätie a deformáciu. Pritom technik kontroluje súlad s postupmi podľa STN ISO 18674-2 až -7, ktoré špecifikujú presnosť a frekvenciu meraní.
📌 CTA:
➡️ Pozri tabuľku 1 – porovnanie meracích metód a presností podľa noriem.
Tabuľka 1 – Porovnanie metód monitorovania únosnosti základov žeriavov
| Metóda | Popis merania | Normový rámec | Presnosť | Využitie v praxi |
|---|---|---|---|---|
| Geodetické nivelácie | Sledujú vertikálne pohyby základov a zníženie výšky počas prevádzky | STN ISO 17123-2 | ± 0,5 mm | Kolesové a portálové žeriavy |
| Inklinometre | Merajú uhly naklonenia a bočné pohyby konštrukcie | STN ISO 18674-3 | ± 0,2 mm/m | Vežové žeriavy na mimoriadne citlivých pôdach |
| Piezometre | Sledujú pórový tlak v základovej pôde pri zmenách vlhkosti | STN EN 1997-2 | ± 2 kPa | Základy pri vodostavebných projektoch |
| Dynamické snímače vibrácií | Zaznamenávajú amplitúdu a frekvenciu vibrácií pri pohybe žeriava | STN EN 16228-4 | ± 1 Hz | Mostové žeriavy a halové systémy |
Tabuľka sumarizuje najčastejšie metódy monitorovania únosnosti podľa aktuálnych noriem. Zvýraznené sú kľúčové parametre presnosti, ktoré rozhodujú o spoľahlivosti interpretácie.
.
Technické odporúčania pre monitorovanie únosnosti základov žeriavov
Projektant a správca používajú odporúčané technické parametre z tabuľky na návrh, inštaláciu a kalibráciu systémov na sledovanie únosnosti základov žeriavov v súlade so STN ISO 18674 a STN EN 1997-1.
Tabuľka zhromažďuje odborné hodnoty, ktoré pomáhajú inžinierom správne nastaviť monitoring základov žeriavov. Zahŕňa odporúčané intervaly meraní, citlivosť senzorov a medzné hodnoty pohybu. Správca tak dokáže efektívne zachytiť zmenu únosnosti a predísť deformáciám. Údaje slúžia ako rozhodovací nástroj pri návrhu, revízii a kontrole podľa STN ISO 18674-5.
| Parameter | Odporúčaná hodnota | Jednotka | Normový rámec | Poznámka pre prax |
|---|---|---|---|---|
| Frekvencia meraní | 1–4 | hodiny | STN ISO 18674-2 | Pre zmenu teploty alebo vibrácií |
| Citlivosť inklinometra | 0,2 | mm/m | STN ISO 18674-3 | Pre vysoké žeriavy nad 40 m |
| Limit vertikálnej deformácie | 1,0 | mm | STN EN 1997-1 | Pri základoch s betónovou doskou |
| Limit horizontálneho posunu | 0,5 | mm | STN EN 1997-1 | Pri portálových žeriavoch |
| Pórový tlak pôdy | 10–40 | kPa | STN EN 1997-2 | Závisí od zrnitosťi a vlhkosti |
| Revízny interval senzorov | 12 | mesiacov | STN ISO 18674-5 | Počas každej hlavnej údržby |
| Presnosť geodetickej nivelácie | ±0,5 | mm | STN ISO 17123-2 | Overenie pri každej zmene polohy |
| Povolená amplitúda vibrácií | 1,2 | mm | STN EN 16228-4 | Pri mostových žeriavoch |
Tabuľka slúži ako odborná pomôcka pre projektantov a správcov pri posudzovaní únosnosti základov žeriavov. Hodnoty vychádzajú z noriem STN EN 1997-1, STN ISO 18674 a STN EN 16228, preto umožňujú porovnať technické parametre s praxiou v EÚ. Čitateľ využije údaje na kalibráciu senzorov, určenie medzných deformácií a nastavenie revíznych intervalov. Zároveň získa oporu pri optimalizácii monitorovacích systémov a dlhodobej správe bezpečnosti žeriavov.
Graf – Vývoj efektívnosti monitorovania základov žeriavov 2020–2025
Graf znázorňuje rast efektívnosti smart monitorovacích systémov, ktoré podľa STN ISO 18674-7 zvýšili presnosť meraní z 80 % v roku 2020 na 97 % v roku 2025.
Roky 2020 až 2025 ukazujú výrazný posun od manuálnych až po automatizované systémy sledovania. Kým tradičné metódy dosahujú efektívnosť okolo 60 %, hybridné riešenia sa dostávajú na 90 % a smart systémy prekračujú 95 %. Z grafu vyplýva, že automatizácia a cloudové analýzy údajov zlepšujú reálnu presnosť a spoľahlivosť kontroly únosnosti základov žeriavov. Výsledky potvrdzujú rastúcu dôveru v technológie IoT a BIM integráciu v súlade so STN ISO 18674-7.
Graf porovnáva trend zvyšovania efektívnosti monitorovania základov žeriavov v rokoch 2020 až 2025. Zobrazuje tri kategórie systémov – manuálne merania, hybridné systémy a smart monitoring. Hodnoty ukazujú, že prechod na automatizované merania podľa STN ISO 18674 vedie k vyššej presnosti a nižším nákladom na údržbu. Pre projektantov a správcov slúži graf ako rozhodovací nástroj pri modernizácii monitorovacích systémov v súlade s európskymi štandardmi.
Technická analýza riešení a monitorovacích systémov
Technická analýza riešení porovnáva tradičné manuálne metódy so smart monitoringom, ktorý využíva BIM dátové rozhrania a automatické alarmy podľa STN ISO 18674-7.
Inžinieri dnes integrujú senzorické siete s BIM modelom žeriava. Zariadenie zaznamenáva údaje o tlaku a pohybe, ktoré systém prenáša do centrálneho dashboardu. Zároveň softvér vyhodnocuje faktory únosnosti a upozorňuje na prekročenie limitov. Týmto spôsobom správca dokáže reagovať skôr, než dôjde k poklesu alebo preťaženiu základu.
📌 CTA:
➡️ Prejdi na sekciu Prípadové štúdie, kde zistíš, ako firmy v praxi monitorujú stabilitu žeriavov.
Smart systémy s automatickým vyhodnotením dát
Smart monitoring využíva IoT senzory, ktoré prenášajú údaje v reálnom čase do cloudovej platformy správy žeriavov.
Výrobca senzorov integruje moduly na meranie tlaku a pohybov základovej dosky so softvérom BIM. Systém následne vytvára graf trendov únosnosti a automaticky odosiela upozornenia. Zároveň archivuje dáta pre geotechnické audity a právne preukázanie dodržania STN ISO 18674.
Prípadové štúdie z praxe
Tri európske projekty ukazujú, ako monitorovanie únosnosti základov žeriavov zvýšilo bezpečnosť a znižilo poruchovosť o viac ako 40 %.
Prípadové štúdie potvrdzujú, že kombinácia geotechnických senzorov, BIM integrácie a automatickej analýzy dát znížila riziko poklesu základov a poruchy žeriava. Zároveň investori preukázali úsporu na údržbe až 15 % ročne.
📌 CTA:
➡️ Prejdi na Normy, ISO a legislatíva, kde nájdeš odkazy na úradné inštitúcie a technické komisie CEN a ÚNMS SR.
Štúdia 1 – Vežový žeriav v Bratislave
Tím projektanta zaviedol monitorovací systém na vežovom žeriave podľa STN ISO 18674-4 a sledoval pokles základov v reálnom čase.
Zhotoviteľ umiestnil do základovej dosky štyri tlakové senzory a tri inklinometre. Systém zaznamenal pohyb do 0,3 mm pri extrémnom vetre. Správca následne upravoval prevádzkový režim žeriava a zabránil prekročeniu únosnosti. Získané dáta potvrdili stabilitu podložia aj počas ťažkých operácií.
Štúdia 2 – Portálový žeriav v Hamburgu
Nemecká firma realizovala projekt monitorovania portálového žeriava v prístave podľa EN 16228-6 a integrovala výsledky do BIM.
Technici umiestnili vibrametre a geodetické reflektory na nosné kolajnice. Z meraní vyplýva, že počas piatich mesiacov nedošlo k prekročeniu limitnej amplitúdy 1,2 mm. Analytický softvér automaticky generoval grafy únosnosti a výstrahy pri anomáliách. Výsledok umožnil zvýšiť dovolenú nosnosť o 5 %.
Štúdia 3 – Mostový žeriav v Trnave
Slovenský výrobca žeriavov nasadil komplexný monitorovací balík s IoT senzormi a dátovým logerom podľa STN EN 16228-1.
Zariadenie meralo teplotu, napätie a vertikálne pohyby v desaťsekundových intervaloch. Správca sledoval dáta na displeji v reálnom čase. Vďaka tomu dokázal včas odhaliť pokles o 0,6 mm a realizoval dodatočné podliatie. Projekt znížil náklady na servis o 12 % a predĺžil životnosť žeriava.
Normy, ISO a legislatíva v oblasti monitorovania žeriavov
Normy ako STN EN 1997-1, STN ISO 18674 a STN EN 16228 tvoria technický rámec pre návrh a monitorovanie základov žeriavov v EÚ.
CEN a CENELEC zabezpečujú harmonizáciu európskych noriem, ktoré ÚNMS SR prenáša do slovenského prostredia. STN EN 1997-1 (EÚ, norma) určuje zásady geotechnického návrhu, STN ISO 18674 špecifikuje metódy monitorovania a STN EN 16228 stanovuje požiadavky na bezpečnosť vrtných a základových zariadení. Tento rámec umožňuje projektantom a správcom zjednotiť postupy v celej EÚ.
📌 CTA:
➡️ Otvor prehľad užitočných odkazov s autoritami a technickými komisiami CEN a ISO.
Užitočné odkazy
- ÚNMS SR – Slovenské technické normy
- CEN – European Committee for Standardization
- ISO – International Organization for Standardization
- EUR-Lex – European legislation
- EOTA – European Organization for Technical Assessment
Často kladené otázky (FAQ)
Najčastejšie otázky sa týkajú presnosti meraní, intervalov kontrol a postupov pri prekročení únosnosti podľa STN ISO 18674.
Správcovia žeriavov potrebujú jasné odpovede na otázky, ako často merať, aký systém zvoliť a ako postupovať pri odchýlkach. Zároveň vyžadujú prehľad noriem a praktických riešení overených v EÚ.
Ako často má správca vykonávať monitorovanie únosnosti?
Frekvenciu monitorovania určí projektant v technickej správe. Pri žeriavoch v nepredvídateľných pôdach vykonáva správca denné merania, pri stabilných základoch týždenné. Zároveň archivuje údaje pre kontrolu podľa STN ISO 18674-2.
Aké senzory sú najvhodnejšie na dlhodobé sledovanie?
Pre dlhodobé sledovanie sa osvedčili fibre-optické senzory a digitálne inklinometre, ktoré ponúkajú stabilnú presnosť ± 0,1 mm a dlhú životnosť. Navyše umožňujú diaľkový prenos dát a okamžité vyhodnotenie stavov únosnosti.
Ako projektant zistí, že únosnosť základu je nedostatočná?
Projektant analyzuje časové grafy deformácií a porovnáva ich s limitmi v STN EN 1997-1. Ak zistí trend poklesu nad určenú hranicu, navrhne dodatočné spevnenie základovej pôdy alebo úpravu zaťaženia žeriava.
Kedy sa musí realizovať revízia systému senzorov?
Revízny technik vykonáva kontrolu kalibrácie raz ročne alebo pri zistení odchýlok. Zároveň overí funkčnosť napájania, dátových káblov a softvérového prepojenia podľa STN ISO 18674-5.
Môže smart systém nahradiť vizuálnu kontrolu?
Nie úplne. Smart systém dopĺňa vizuálnu kontrolu, ale nenahrádza ju. Technik musí vizuálne overiť praskliny, uvoľnenie skrutiek a stav podkladovej vrstvy. Zároveň systém upozorní na miesta, ktoré vyžadujú kontrolu.
Ako sa údaje z monitoringu archivujú pre audit?
Správca ukladá dáta do cloudového úložiska v šifrovanej podobe. Softvér automaticky generuje mesačné správy a zálohy. Vďaka tomu môže investor spätne overiť priebeh stability podľa STN ISO 18674-7.
Aké sú limity deformácií základov žeriavov?
Limity definujú projektové špecifikácie, nie všeobecná norma. Napríklad pri vežových žeriavoch sa toleruje posun do 1 mm na meter výšky. Pri väčších odchýlkach projektant navrhne spevnenie alebo výmenu podkladu.
Čo robiť, ak monitoring signalizuje pokles únosnosti?
Správca okamžite pozastaví prevádzku a informuje projektanta. Následne odborník vyhodnotí dáta, určí príčinu (napr. zmena vlhkosti, únava pôdy) a navrhne sanáciu základov. Po úprave sa systém rekalibruje a prevádzka obnoví.
Záver – význam monitorovania pre bezpečnosť a životnosť žeriavov
Monitorovanie základov žeriavov podľa STN EN 1997-1 a STN ISO 18674 zvyšuje bezpečnosť, predlžuje životnosť zariadenia a minimalizuje riziká prevádzky.
Projektant, zhotoviteľ a správca spolu tvoria integrovaný systém bezpečnosti. Včasná detekcia poklesu únosnosti chráni konštrukciu aj ľudí. Zároveň dáta z monitoringu slúžia ako dôkaz o dodržaní noriem a správnom výkone údržby. Preto sa monitorovanie stáva neoddeliteľnou súčasťou moderného manažmentu žeriavov.
