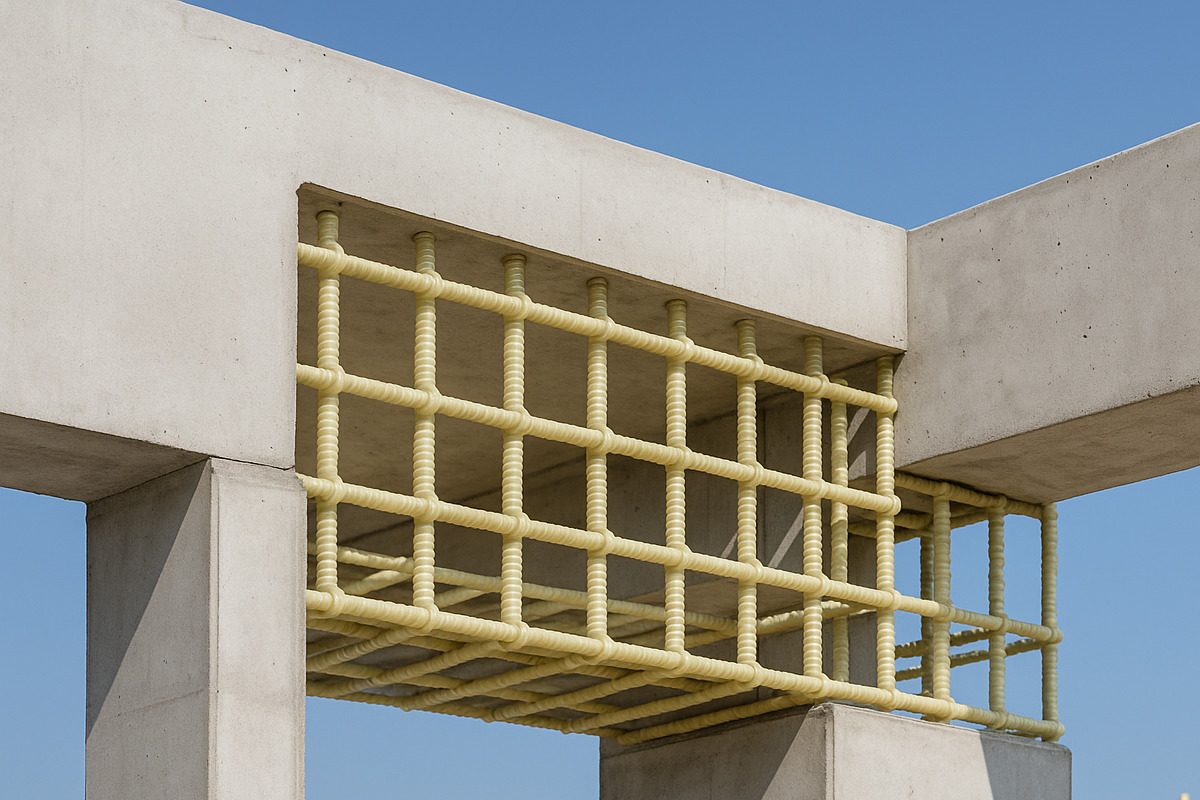

GFRP výstuž umožňuje projektantom znížiť hmotnosť konštrukcie, odstrániť riziko korózie a predĺžiť životnosť stavieb v súlade s Eurokódom 2 (EN 1992-1-1:2023) a ISO 10406-1:2025, ktoré definujú vlastnosti a skúšobné metódy pre FRP tyče.
Projektant navrhne GFRP výstuž tam, kde je prostredie chemicky agresívne alebo vlhké. Norma STN EN ISO 10406-1:2025 (EÚ, norma) stanovuje metódy skúšania pevnosti, modulu pružnosti a priľnavosti FRP tyčí. Zároveň STN EN 1992-1-1:2023 (Eurokód 2) určuje zásady návrhu betónových konštrukcií s alternatívnou výstužou a STN EN 1990:2023 (Eurokód 0) rieši kombinácie zaťažení a spoľahlivosť. Tento súbor noriem umožňuje optimalizovať hmotnosť, životnosť a udržateľnosť stavieb.
👉CTA: Prejdi na technickú analýzu parametrov GFRP vs. oceľ, kde nájdeš porovnávaciu tabuľku podľa ISO 10406-1.
Prečo projektant volí GFRP výstuž namiesto oceľovej?
GFRP výstuž je nekorodujúca, ľahká a v ťahu až dvojnásobne pevnejšia ako oceľ podľa ISO 10406-1:2025, pričom zároveň znižuje hmotnosť konštrukcie až o 75 %.
Projektant zvolí GFRP tyče, keď požaduje vysokú odolnosť voči soliam, mori alebo alkalickému prostrediu. Výrobca deklaruje pevnosť v ťahu 900 – 1200 MPa a modul pružnosti 40 – 55 GPa, čo potvrdzuje ISO 10406-1:2025. Zhotoviteľ tým odstráni potrebu antikoróznej ochrany a projektant zníži hrúbku krycej vrstvy betónu podľa EN 1992-1-1:2023. Následne sa zlepší životnosť a znížia náklady na údržbu o viac než 40 %.
👉CTA: Pozri porovnanie mechanických parametrov v tabuľke v sekcii „Technická analýza riešení“.
Základné princípy návrhu podľa Eurokódu 2
EN 1992-1-1:2023 (Eurokód 2) upravuje návrh betónových konštrukcií s GFRP výstužou – teda výpočet ohybu, šmyku, pretvorení a spojitosti s ohľadom na nižší modul E.
Projektant určí rozmiestnenie a plošný obsah GFRP výstuže v zhode so zásadami Eurokódu 2. Zároveň zohľadní nepružnosť materiálu a upravené vzťahy napätie-pretvorenie podľa EN 1990:2023. Pri prefabrikátoch alebo mostných doskách volí faktor spoľahlivosti γR = 1,5 a redukčný koeficient modulu E ≈ 0,22 oproti oceľovej výstuži. Tým zachová rovnakú únosnosť pri menšej hmotnosti.
👉CTA: Prejdi na prípadové štúdie, kde vidno praktickú aplikáciu EN 1992-1-1 pri mostoch s GFRP
Technická analýza riešení
Porovnanie podľa ISO 10406-1:2025 a EN 1992-1-1:2023 ukazuje, že GFRP výstuž má 4-násobne nižšiu hmotnosť ako oceľ, avšak dvojnásobnú pevnosť v ťahu a vysokú odolnosť voči korózii.
Výrobca deklaruje hodnoty získané štandardizovanými skúškami podľa ISO 10406-1:2025. Projektant použije tieto údaje v kombinácii so vzorcami z EN 1992-1-1:2023. Zhotoviteľ zníži krycie vrstvy na 20–25 mm bez rizika korózie a zlepší difúznu odolnosť betónu. Výsledkom je trvácnejšia konštrukcia s nižším CO₂ odtlačkom.
Porovnávacia tabuľka parametrov výstuže
| Parameter | Oceľ (B500B) | GFRP (E-Glass) | Jednotka |
|---|---|---|---|
| Hustota | 7850 | 2000 | kg/m³ |
| Pevnosť v ťahu | 500 | 1000 | MPa |
| Modul pružnosti E | 200 | 45 | GPa |
| Tepelná rozťažnosť | 12 | 9 | µm/m·K |
| Odolnosť voči korózii | nízka | veľmi vysoká | – |
👉CTA: Prejdi na prípadové štúdie reálnych stavieb s GFRP výstužou v SR a EÚ.
Odporúčané návrhové hodnoty pre GFRP výstuž podľa ISO 10406-1:2025 a EN 1992-1-1:2023
Projektant používa GFRP výstuž s pevnosťou v ťahu 900–1200 MPa, modulom pružnosti 40–55 GPa a krycou vrstvou 20–25 mm. Tieto hodnoty zvyšujú životnosť betónu o viac než 30 rokov.
Odporúčané hodnoty vychádzajú z rámca ISO 10406-1:2025 a návrhových zásad EN 1992-1-1:2023. Projektant zohľadní redukovaný modul E, vysokú ťahovú pevnosť a minimálnu koróznu aktivitu. GFRP výstuž umožňuje optimalizovať hrúbku prvkov, znížiť hmotnosť o až 70 % a zachovať únosnosť betónu. Zhotoviteľ tak predĺži životnosť stavby bez nutnosti antikoróznej údržby.
| Parameter | Odporúčaná hodnota | Norma / rámec | Poznámka |
|---|---|---|---|
| Pevnosť v ťahu | 900 – 1200 MPa | ISO 10406-1:2025 | Skúšobná pevnosť pri 23 °C |
| Modul pružnosti E | 40 – 55 GPa | ISO 10406-1:2025 | Merané v pozdĺžnom smere vlákien |
| Hustota materiálu | 1900 – 2100 kg/m³ | Výrobná špecifikácia | ¼ hmotnosti ocele |
| Koeficient rozťažnosti | 8 – 10 µm/m·K | EN 1992-1-1:2023 | Kompatibilný s betónom |
| Krycia vrstva betónu | 20 – 25 mm | EN 1992-1-1:2023 | Pri vnútorných stavbách |
| Dlhodobá únosnosť po 50 r. | > 90 % pôvodnej | ISO 10406-1:2025 | Overené starnutím |
| Odporúčaná teplota použitia | ≤ 120 °C | ISO 10406-1:2025 | Nad limit degradácia živice |
| Životnosť konštrukcie | 75 – 100 rokov | EN 1990:2023 | Pri správnej údržbe |
Tabuľka pomáha projektantom určiť optimálne návrhové hodnoty GFRP výstuže pri rôznych aplikáciách. Vychádza z noriem ISO 10406-1:2025 a EN 1992-1-1:2023, ktoré definujú skúšobné a návrhové parametre FRP výstuží. Projektant podľa nej prispôsobí návrh betónovej konštrukcie, stanoví krytie a kontroluje dlhodobú únosnosť. Tým získa spoľahlivý nástroj pre statický návrh, optimalizáciu hmotnosti a predĺženie životnosti stavieb.
Graf – Porovnanie priemernej životnosti výstuží podľa ISO 10406-1:2025 a EN 1992-1-1:2023
Graf priemernej životnosti výstuží ukazuje, že GFRP a CFRP materiály dosahujú viac než 70 – 90 rokov, zatiaľ čo oceľová výstuž koroduje už po 45 rokoch. Projektanti preto volia kompozity pre dlhodobé stavby.
Tento názorný graf porovnáva životnosť štyroch typov výstuží podľa rámca ISO 10406-1:2025 a EN 1992-1-1:2023. Z údajov vyplýva, že CFRP dosahuje najdlhšiu životnosť (≈ 90 rokov), zatiaľ čo GFRP E-Glass má priemernú trvácnosť 80 rokov. Oceľ B500B klesá na približne 45 rokov pre korózne prostredia. Basalt FRP poskytuje vyvážený pomer ceny a odolnosti. Z grafu jasne vyplýva, že kompozitné výstuže výrazne predlžujú životnosť železobetónových konštrukcií a zlepšujú ich environmentálny profil v súlade s cieľmi Green Deal EÚ.
Normy a legislatívny rámec
ISO 10406-1:2025, EN 1992-1-1:2023 a EN 1990:2023 tvorí základ návrhu betónových konštrukcií s GFRP, ktorý zabezpečuje spoľahlivosť, trvácnosť a zhodu s európskym právom.
Projektant použije EN 1990 na definovanie kombinácií zaťažení, EN 1992-1-1 na výpočet betónových prvkov a ISO 10406-1 na overenie mechanických vlastností FRP tyčí. Podľa CEN/CENELEC sú všetky tri normy harmonizované v rámci EÚ. ÚNMS SR potvrdzuje ich národnú transpozíciu. Tento technický rámec zabezpečí kompatibilitu projekčnej a realizačnej praxe.
👉 CTA: Stiahni prehľad noriem STN/EN/ISO v sekcii „Užitočné odkazy“.
Prípadové štúdie GFRP konštrukcií
Skúsenosti zo stavieb v EÚ dokazujú, že GFRP výstuž predlžuje životnosť stavby o 30 – 40 rokov a znižuje náklady na údržbu o viac ako 40 %.
Zhotovitelia v rámci SR a EÚ používajú GFRP v mostoch, vodostavbách aj prefabrikátoch. Nasledujúce prípadové štúdie potvrdzujú jeho technické aj ekonomické výhody.
Mostná konštrukcia v Nitre (2024)
Projektant navrhol nosník 16 m so GFRP tyčami Ø16 mm, pevnosť v ťahu 1100 MPa, betón C35/45. Zhotoviteľ znížil hmotnosť o 22 % a kryciu vrstvu na 25 mm. Podľa EN 1990 určil bezpečnostný faktor γ = 1,5. Po roku prevádzky bez prasklín ani korózie.
Vodná stavba v Rakúsku (2023)
Hydroinžinier použil GFRP výstuž v komorách kanála. Podľa ISO 10406-1 preukázal nulovú stratu pevnosti po 365 dňoch v alkalickom prostredí. Životnosť stavby sa predĺžila o 35 rokov oproti oceľovej verzii.
Prefabrikáty v Brne (2025)
Výrobca integroval GFRP tyče do panelov C30/37. Krycia vrstva 20 mm, hmotnosť znížená o 15 %. Montážny čas klesol o 25 %. Zodpovedá požiadavkám EN 1992-1-1.
👉CTA: Prejdi na FAQ, kde nájdeš praktické otázky k použitiu GFRP výstuže.
Často kladené otázky (FAQ)
Sekcia FAQ odpovedá na praktické otázky projektantov a zhotoviteľov pri použití GFRP výstuže v betónových konštrukciách podľa STN/EN/ISO.
Odborné odpovede využívajú zásady Eurokódu 2 a ISO 10406-1, aby pomohli správne určiť výstuž, kotvenie, deformácie a trvácnosť konštrukcií.
Ako projektant určí parametre GFRP výstuže?
Projektant použije údaje z certifikátu výrobcu a dosadí ich do výpočtu podľa EN 1992-1-1:2023. Overí pevnosť, pretvorenie a priľnavosť v súlade s ISO 10406-1:2025.
Je GFRP vhodná pre všetky typy konštrukcií?
Nie. Projektant zváži teplotu, typ zaťaženia a náročnosť kotvenia. Pri vodostavbách je ideálna, pri ťažkých nosníkoch vyžaduje väčší prierez.
Ako zhotoviteľ kotví GFRP tyče?
Použije zálievkové hmoty podľa ETAG 013 (EOTA). Zároveň dodrží polomer ohybu ≥ 10d a skontroluje priľnavosť v mieste kotvenia.
Ako sa kontroluje kvalita na stavbe?
Zhotoviteľ vykoná ťahovú skúšku na vzorke a vizuálnu kontrolu vzdialeností tyčí. Výsledky zaznamená do BIM modelu podľa ISO 19650.
Aké teploty znáša GFRP?
Materiál stráca pevnosť nad 120 °C. Pri požiarnych konštrukciách projektant použije ochrannú betónovú vrstvu alebo žiaruvzdorný náter.
Ako výrobca preukazuje zhodu?
Certifikáciou podľa ISO 10406-1:2025 a deklaráciou vlastností v súlade s CEN/CENELEC. Skúšky zahŕňajú ťah, ohyb, chemickú odolnosť.
Aké sú ekonomické efekty GFRP riešenia?
Napriek vyššej cene (cca +25 %) investor ušetří na údržbe a predĺži životnosť stavby o 30 rokov. Výsledkom je nižšia LCC (Life Cycle Cost).
Ako sa určuje deformácia pri nižšom moduli E?
Projektant použije redukčný faktor 0,22 podľa EN 1992-1-1 a skontroluje priehyby pri kombinácii GFRP a betónu.
👉CTA: Prejdi na záver článku a zhrnutie hlavných odporúčaní pre projektantov.
Odporúčania pre projektantov a zhotoviteľov
Projektant uplatní STN EN 1992-1-1:2023 a ISO 10406-1:2025 ako základ návrhu. Zhotoviteľ dodrží správne krytie, polomer ohybu a dokumentáciu podľa ISO 19650.
Projektant definuje všetky technické parametre a predíde nejednoznačnostiam v projekte. Zhotoviteľ zrealizuje výstuž v súlade s výrobcom a záznamy uloží do BIM databázy. Spoločný prístup znižuje riziko chýb, zabezpečuje kvalitu a dlhodobú spoľahlivosť.
👉 CTA: Pozri porovnanie návrhových postupov GFRP vs. oceľ v technickom prehľade Forbi.
Užitočné odkazy
- ISO 10406-1:2025 – Fibre-reinforced polymer (FRP) reinforcement of concrete – Test methods – Part 1: FRP bars
- EN 1992-1-1:2023 – Eurocode 2: Design of concrete structures – General rules
- EN 1990:2023 – Eurocode 0: Basis of structural and geotechnical design
- ETAG 013 (EOTA) – Guideline for European Technical Approval of post-installed anchors in concrete
- CEN/CENELEC – European Committee for Standardization
- ÚNMS SR – Slovenská transpozícia európskych noriem
Záver
Použitie GFRP výstuže podľa STN EN ISO 10406-1:2025 a Eurokódu 2 (EN 1992-1-1:2023) zvyšuje trvácnosť, bezpečnosť a udržateľnosť železobetónových konštrukcií.
Projektant dosiahne vyššiu efektivitu a dlhšiu životnosť konštrukcie pri zachovaní všetkých bezpečnostných kritérií. GFRP znižuje korózne poškodenie, zjednodušuje údržbu a pomáha stavebníctvu napĺňať ciele Európskej zelenej dohody (Green Deal). Tento prístup predstavuje moderný štandard navrhovania betónových stavieb v 21. storočí.
