PE 100-RC plynové potrubie PIPELIFE od CAMPRI, spol. s r. o. zvyšuje odolnosť podzemného plynovodu proti bodovému zaťaženiu, povrchovým ryhám a pomalému rastu trhlín. Používa sa pri výstavbe a obnove vonkajších plynových sietí, pričom podporuje klasickú pokládku aj vybrané bezvýkopové technológie. https://www.campri.sk/sk/134-1/pe-plynove-potrubie
Potrubie využíva materiál PE 100-RC so zvýšenou odolnosťou proti pomalému rastu trhlín. Táto vlastnosť znižuje citlivosť rúry na dlhodobé bodové zaťaženie, nerovnomerné podložie a poškodenie povrchu počas dopravy alebo realizácie. Produktový podklad spoločnosti CAMPRI uvádza dimenzie 25 až 315 mm, vyhotovenia SDR 11 a SDR 17,6, tyče s dĺžkou 6 alebo 12 m a vo vybraných rozmeroch aj 100 m náviny do 110 mm vrátane. Rúry sa spájajú zváraním na tupo alebo elektrotvarovkami. Dostupnosť konkrétneho rozmeru treba pred návrhom potvrdiť, pretože sortiment sa môže líšiť podľa trhu a výrobného vyhotovenia.

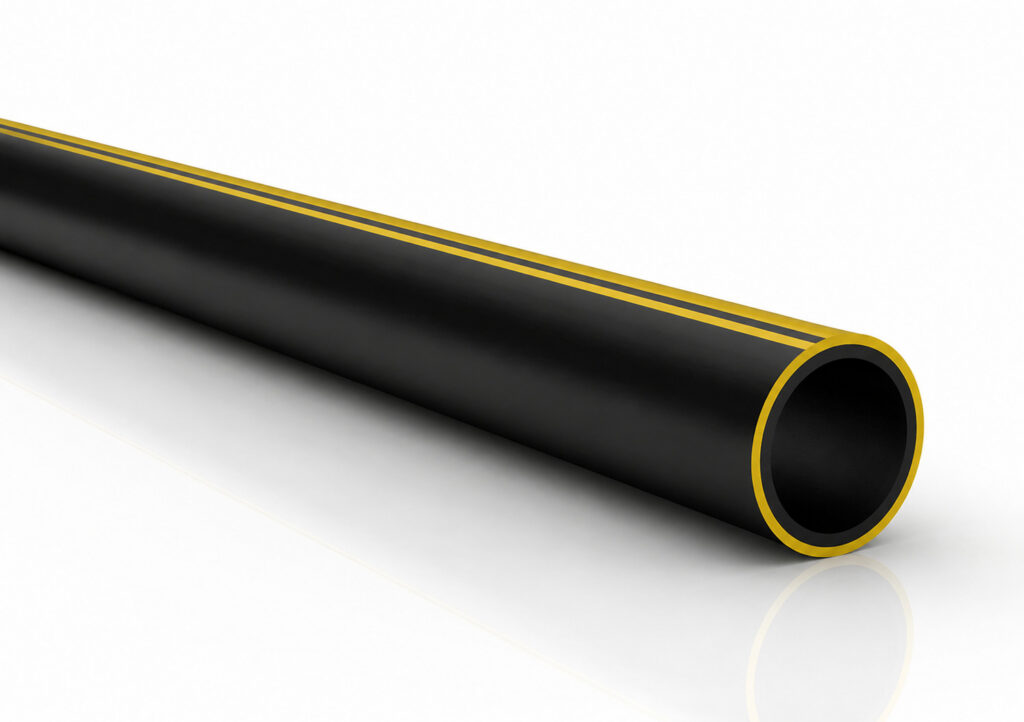

PE 100-RC plynové potrubie PIPELIFE s farebne odlíšenou vonkajšou vrstvou predstavuje moderné riešenie pre výstavbu a obnovu podzemných plynovodov a plynových prípojok. Spoločnosť CAMPRI, spol. s r. o. dodáva tento potrubný systém s dôrazom na vysokú odolnosť proti pomalému rastu trhlín, bodovému zaťaženiu a náročným podmienkam pokládky vrátane vybraných bezvýkopových technológií.
Profil produktu PE 100-RC
PE 100-RC plynové potrubie predstavuje tlakové potrubie určené pre vonkajšie podzemné rozvody plynných palív. Oproti bežnému materiálovému riešeniu kladie dôraz na vyššiu odolnosť proti pomalému rastu trhlín, ktorá je dôležitá pri bodovom zaťažení a náročnejších podmienkach uloženia.
Základ potrubia tvorí polyetylén PE 100-RC, pričom označenie RC vyjadruje zvýšenú odolnosť materiálu proti pomalému rastu trhlín. Táto vlastnosť má význam pri dlhodobom lokálnom namáhaní, kontakte rúry s tvrdšou časticou zeminy alebo pri povrchovej ryhe. Podľa produktového podkladu ide o viacvrstvové vyhotovenie s farebne odlíšenou vonkajšou vrstvou. Tá uľahčuje prvotnú vizuálnu kontrolu poškodenia povrchu. Aktuálna séria EN 1555 zahŕňa aj rúry s koextrudovanými vrstvami, pričom jednotlivé PE vrstvy musia spĺňať príslušné materiálové požiadavky.
Charakteristické vlastnosti produktu
- materiál PE 100-RC so zvýšenou odolnosťou proti pomalému rastu trhlín,
- viacvrstvové vyhotovenie s farebne odlíšenou vonkajšou vrstvou,
- dimenzie podľa produktového podkladu od 25 do 315 mm,
- dostupné vyhotovenia SDR 11 a SDR 17,6,
- dodanie v tyčiach alebo vo vybraných priemeroch v návinoch,
- spájanie zváraním na tupo alebo pomocou elektrotvaroviek,
- použitie pri klasickej pokládke a vybraných bezvýkopových technológiách.
Historické označenie PAS 1075 typ 2 možno používať iba ako odkaz na staršie konštrukčné alebo certifikačné členenie. PAS 1075 bola ako dokument DIN stiahnutá, hoci jej technický obsah zostáva využívaný v certifikačných schémach a pri odbornom posudzovaní PE 100-RC výrobkov.
Použitie a oblasti nasadenia
PE 100-RC plynové rúry sa používajú pri výstavbe prípojok, distribučných sietí, rekonštrukciách potrubí a pri vybraných bezvýkopových metódach. Najväčší prínos prinášajú tam, kde potrubie zaťažuje kamenistejšia zemina, obmedzený priestor alebo náročnejší spôsob montáže.
Potrubie možno podľa konkrétneho vyhotovenia použiť v otvorenom výkope, pri schválenej pokládke bez klasického pieskového lôžka aj pri vybraných bezvýkopových postupoch. Uplatní sa pri nových plynovodoch, obnove poškodených trás a pri realizácii vedení pod komunikáciami alebo v zastavanom území. Zvýšená odolnosť materiálu prináša výhodu pri reliningu, pluhovaní a ďalších šetrných spôsoboch montáže. Pri metódach s vysokým rizikom poškodenia však môže byť vhodnejšie potrubie s dodatočným ochranným plášťom. PIPELIFE odlišuje základné PE 100-RC rúry a rúry s ochranným plášťom podľa náročnosti pokládky.
Typické oblasti použitia
- nové distribučné plynovody v mestách a obciach,
- vonkajšie plynové prípojky k obytným a priemyselným objektom,
- rekonštrukcie a výmeny existujúcich potrubných trás,
- pokládka v zemine s vyšším podielom hrubších častíc,
- relining existujúcich vedení,
- pluhovanie a ďalšie šetrné spôsoby realizácie,
- trasy pod komunikáciami a v území s obmedzenými výkopmi.
Dôležité obmedzenie použitia:
Potrubie je určené najmä pre vonkajšie podzemné plynovodné siete a prípojky. Produktové podklady PIPELIFE výslovne uvádzajú, že tento typ potrubia nie je určený na vedenie plynu vo vnútri budov.
Tabuľka použitia a rozhodovania
| Typ projektu alebo použitia | Hlavné realizačné riziko | Prínos PE 100-RC | Odporúčanie |
|---|---|---|---|
| Nový distribučný plynovod | Bodové zaťaženie zeminy | Vyššia odolnosť proti pomalému rastu trhlín | Overiť dimenziu, SDR a prevádzkové podmienky |
| Vonkajšia plynová prípojka | Obmedzený priestor a viac spojov | Dostupné menšie priemery a elektrotvarovky | Použiť kompatibilné systémové tvarovky |
| Rekonštrukcia vedenia | Kontakt so starou trasou a zásypom | Nižšia citlivosť na lokálne poškodenie | Preveriť stav a priechodnosť pôvodnej trasy |
| Relining | Trenie a ryhy pri zaťahovaní | Zvýšená odolnosť proti pomalému rastu trhlín | Dodržať ťažnú silu a polomer ohybu |
| Pluhovanie | Priamy kontakt so zeminou | Menší rozsah otvorených výkopov | Overiť geológiu a vhodnosť technológie |
| Pokládka bez pieskového lôžka | Hrubšie častice obsypu | Vyššia rezerva proti bodovému zaťaženiu | Rešpektovať tvar častíc, obsyp a hutnenie |
| Náročná bezvýkopová obnova | Vysoké riziko poškodenia povrchu | Možnosť použiť zosilnené vyhotovenie | Posúdiť rúru s ochranným plášťom |
Tabuľka porovnáva typické oblasti použitia PE 100-RC potrubia a prepája ich s hlavnými realizačnými rizikami, technickými benefitmi a odporúčaniami pre projekt. Uľahčuje rozhodovanie pri nových plynovodoch, prípojkách, rekonštrukciách, reliningu, pluhovaní a pokládke bez klasického pieskového lôžka.
Technické parametre a technické súvislosti
Produktový podklad CAMPRI uvádza potrubie PE 100-RC v dimenziách 25 až 315 mm, vo vyhotoveniach SDR 11 a SDR 17,6 a v dĺžkach 6, 12 alebo 100 m. Parametre umožňujú prispôsobiť potrubie prípojkám, distribučným vedeniam aj vybraným bezvýkopovým realizáciám.
Označenie SDR vyjadruje pomer menovitého vonkajšieho priemeru rúry k menovitej hrúbke jej steny. Pri rovnakom vonkajšom priemere znamená nižšia hodnota SDR hrubšiu stenu. Samotná hodnota SDR však neurčuje dovolený prevádzkový tlak bez zohľadnenia materiálu, návrhového koeficientu, teploty a podmienok prevádzkovateľa siete. Aktuálny normový rámec pre samotné rúry tvorí STN EN 1555-2:2026, ktorá prevzala EN 1555-2:2025 a nahradila vydanie z roku 2021. Norma zahŕňa aj doplňujúce informácie k systémom PE 100-RC.
Technická tabuľka
| Parameter | Hodnota alebo vyhotovenie | Praktický význam |
| Výrobca | PIPELIFE | Výrobca potrubného systému |
| Dodávateľ | CAMPRI, spol. s r. o. | Technické a obchodné zabezpečenie dodávky |
| Materiál | PE 100-RC | Zvýšená odolnosť proti pomalému rastu trhlín |
| Konštrukcia | Viacvrstvové vyhotovenie podľa produktového podkladu | Jednoduchšia prvotná kontrola povrchu |
| Dimenzie | 25–315 mm podľa ponuky CAMPRI | Použitie od prípojok po distribučné vedenia |
| SDR | SDR 11 a SDR 17,6 | Výber hrúbky steny podľa návrhu |
| Priame dĺžky | 6 a 12 m | Štandardná pokládka v otvorenom výkope |
| Náviny | 100 m do 110 mm vrátane | Menej spojov na dlhších úsekoch |
| Spájanie | Zváranie na tupo | Efektívne spojenie priamych úsekov |
| Alternatívne spájanie | Zváranie elektrotvarovkou | Prípojky, odbočky, opravy a stiesnené miesta |
| Technický rámec | STN EN 1555-2:2026 | Aktuálne požiadavky na PE rúry pre plynné palivá |
Tabuľka sumarizuje hlavné technické parametre PE 100-RC plynového potrubia PIPELIFE, vrátane materiálu, dostupných dimenzií, hodnôt SDR, dĺžok, spôsobov spájania a aktuálneho technického rámca. Zároveň vysvetľuje praktický význam jednotlivých údajov pre návrh, objednávanie a realizáciu plynovodu.
Údaje o dimenziách, SDR a dĺžkach vychádzajú z aktuálne zverejneného produktového záznamu CAMPRI. Oficiálne produktové rady PIPELIFE na iných trhoch môžu mať odlišný rozsah dimenzií a SDR, preto treba konkrétnu dostupnosť overiť pred projektovaním a objednaním.
Aktuálny normový rámec
STN EN 1555-2:2026 – Potrubné systémy z plastov na zásobovanie plynnými palivami. Polyetylén (PE). Časť 2: Rúry bola vydaná 1. januára 2026 a nahradila STN EN 1555-2 z októbra 2021. Norma sa vzťahuje na PE rúry pre zásobovanie plynnými palivami a zahŕňa aj rúry s koextrudovanými vrstvami. Rozsah normy zahŕňa maximálny prevádzkový tlak do 10 bar pri referenčnej teplote 20 °C, nejde však o automatický dovolený tlak každého konkrétneho výrobku.
Praktický význam:
Projektant musí určiť vhodnú dimenziu a SDR podľa výpočtu, prevádzkového tlaku, teploty, bezpečnostného koeficientu a pravidiel prevádzkovateľa siete.
Materiál PE 100-RC
PE 100-RC je navrhnutý tak, aby vykazoval zvýšenú odolnosť proti pomalému rastu trhlín. Tento mechanizmus môže vzniknúť v mieste dlhodobého bodového zaťaženia alebo povrchovej ryhy. Poškodenie sa nemusí prejaviť okamžite, ale môže sa postupne rozvíjať počas prevádzky.
Pre prax to znamená:
- vyššiu rezervu pri kontakte s tvrdšou časticou zásypu,
- nižšiu citlivosť na lokálne mechanické namáhanie,
- vhodnosť pre náročnejšie podmienky uloženia,
- širšie možnosti pri vybraných bezvýkopových metódach,
- nižšie riziko postupného rozvoja trhliny.
Farebne odlíšená vonkajšia vrstva
Produktový záznam CAMPRI uvádza približne 10 % farebnú vonkajšiu vrstvu, ktorá pomáha vizuálne odhaliť hlbšie poškodenie steny. Farebné odlíšenie môže upozorniť, že ryha prenikla do ďalšej vrstvy rúry.
Vizuálna kontrola však sama neurčuje prípustnosť poškodenia. Hĺbku a rozsah ryhy treba posúdiť podľa technického predpisu výrobcu, projektových pravidiel a požiadaviek prevádzkovateľa siete.
Spájanie potrubia
Pri zváraní na tupo sa pripravené čelá rúr zahrejú a následne spoja riadeným tlakom. Metóda je efektívna najmä pri dlhších priamych úsekoch.
Pri elektrofúznom zváraní vytvára teplo odporový vodič zabudovaný v elektrotvarovke. Povrch rúry sa musí očistiť, mechanicky pripraviť a upevniť podľa technologického postupu. Tento spôsob sa využíva pri prípojkách, odbočkách, opravách a na miestach s obmedzeným prístupom.
Obe metódy vytvárajú nerozoberateľné zvárané spoje bez klasického hrdlového tesniaceho krúžku. PIPELIFE aj CAMPRI uvádzajú tupé a elektrofúzne zváranie ako základné spôsoby spájania plynových PE rúr.
Hlavné technické vlastnosti
- dimenzie podľa ponuky CAMPRI od 25 do 315 mm,
- vyhotovenia SDR 11 a SDR 17,6,
- tyče s dĺžkou 6 alebo 12 m,
- náviny s dĺžkou 100 m do priemeru 110 mm vrátane,
- spájanie tupým a elektrofúznym zváraním,
- zvýšená odolnosť proti pomalému rastu trhlín,
- farebne odlíšená vonkajšia vrstva na prvotnú kontrolu povrchu.
.
Technický rez viacvrstvovým potrubím PE 100-RC PIPELIFE zobrazuje čierne jadro, farebne odlíšenú vonkajšiu vrstvu a príklad povrchovej ryhy, ktorá umožňuje jednoduchšiu vizuálnu kontrolu prípadného mechanického poškodenia. Spoločnosť CAMPRI, spol. s r. o. dodáva toto PE 100-RC plynové potrubie pre výstavbu a obnovu podzemných plynovodov, kde zvýšená odolnosť proti pomalému rastu trhlín prispieva k vyššej spoľahlivosti potrubného systému aj pri náročných podmienkach pokládky.
Čo to znamená pre prax
Zvýšená odolnosť PE 100-RC poskytuje projektantovi väčšiu flexibilitu návrhu, zhotoviteľovi vyššiu rezervu počas pokládky a investorovi nižšie riziko poruchy spôsobenej lokálnym mechanickým namáhaním. Najväčší význam má v náročnej zemine a pri šetrných bezvýkopových postupoch.
Pri štandardnom potrubí môže hlbšia ryha alebo dlhodobý tlak tvrdého predmetu vytvoriť miesto, z ktorého sa postupne rozvíja trhlina. PE 100-RC vykazuje voči tomuto mechanizmu zvýšenú odolnosť. V praxi to znamená väčšiu rezervu pri zaťahovaní potrubia, kontakte so zeminou alebo pri menej homogénnom obsype. Dlhé náviny môžu pri menších dimenziách znížiť počet spojov, zrýchliť pokládku a obmedziť počet zváracích operácií. Konkrétny výsledok však závisí od geometrie trasy, spôsobu manipulácie, montážnej techniky a dodržania projektových pravidiel.
Praktický dopad
- projektant môže posúdiť alternatívne spôsoby pokládky,
- zhotoviteľ získava vyššiu rezervu pri manipulácii a ukladaní,
- investor znižuje riziko porúch spôsobených bodovým zaťažením,
- prevádzkovateľ siete získava zváraný nerozoberateľný systém,
- náviny môžu znížiť počet spojov na trase,
- farebná vrstva podporuje rýchlejšiu prvotnú kontrolu povrchu,
- bezvýkopová realizácia môže obmedziť zásah do komunikácií a okolia.
Výhody a benefity
Hlavnými benefitmi potrubia sú vyššia odolnosť proti bodovému zaťaženiu, nižšie riziko pomalého rozvoja trhlín a vhodnosť pre vybrané bezvýkopové technológie. Dlhé náviny a zvárané spoje zároveň podporujú rýchlejšiu realizáciu a nižší počet spojovacích operácií.
PE 100-RC potrubie môže zjednodušiť realizáciu v geologicky alebo priestorovo náročných podmienkach. Pri schválenej technológii umožňuje obmedziť potrebu klasického pieskového lôžka a efektívnejšie pracovať s vhodnou zeminou z výkopu. Bezvýkopové postupy môžu znížiť rozsah zemných prác, dopravné obmedzenia a zásahy do upravených povrchov. Farebná vrstva uľahčuje prvotnú kontrolu poškodenia pred zásypom. Čierna, vhodne stabilizovaná PE zmes podporuje odolnosť proti UV žiareniu počas povoleného skladovania, pričom presné podmienky skladovania vždy určuje výrobca.
Hlavné benefity
- vyššia odolnosť proti bodovému zaťaženiu,
- nižšie riziko pomalého rozvoja trhlín,
- jednoduchšia prvotná vizuálna kontrola povrchu,
- možnosť obmedziť spotrebu dovážaného obsypového materiálu,
- vhodnosť pre šetrné bezvýkopové technológie,
- menej spojov pri použití dlhých návinov,
- možnosť vynechania chráničky tam, kde to povoľuje projekt.
Tvrdenie o pokládke bez pieskového lôžka do zrnitosti 200 mm uvádza produktový podklad CAMPRI aj produktová prezentácia systému PIPELIFE. Samotná veľkosť častice však nestačí; projekt musí zohľadniť aj ostrosť a tvar kameniva, spôsob obsypu, hutnenie a lokálne zaťaženie.
Cieľové skupiny
PE 100-RC plynové potrubie PIPELIFE je určené pre projektantov, prevádzkovateľov distribučných sietí, stavebné a montážne firmy, investorov, správcov infraštruktúry a technický nákup. Každej skupine prináša konkrétnu hodnotu pri návrhu, realizácii alebo prevádzke plynovodu.
Projektanti získavajú riešenie pre vonkajšie plynovody v náročnejších podmienkach uloženia. Zhotovitelia môžu využiť tyče, dlhé náviny a dva základné spôsoby zvárania. Investorom potrubie prináša vyššiu rezervu proti poruchám súvisiacim s lokálnym mechanickým namáhaním. Prevádzkovatelia sietí získavajú nerozoberateľný zváraný systém vhodný pre nové trasy aj rekonštrukcie. Technický nákup môže potrubie špecifikovať podľa rozmeru, SDR, dĺžky a spôsobu dodania. CAMPRI zároveň uvádza predpredajnú, realizačnú a popredajnú starostlivosť pre svojich zákazníkov
Relevantné cieľové skupiny
- projektanti plynovodov – návrh nových sietí a rekonštrukcií,
- prevádzkovatelia distribučných sietí – obnova a rozširovanie vedení,
- stavebné spoločnosti – realizácia otvorených výkopov,
- montážne firmy – zváranie a kompletizácia potrubného systému,
- investori a developeri – vonkajšie prípojky a distribučné trasy,
- správcovia priemyselných areálov – obnova podzemnej infraštruktúry,
- technické a nákupné oddelenia – výber rozmerov, tvaroviek a dodávok.
Dôvody výberu produktu
Riešenie je vhodné tam, kde projekt vyžaduje vyššiu odolnosť proti pomalému rastu trhlín, variabilný spôsob dodania a spoľahlivé zvárané spoje. Výber podporuje aj možnosť kombinovať potrubie s elektrotvarovkami a ďalšími systémovými prvkami.
Hlavným dôvodom výberu je kombinácia materiálovej odolnosti, zváraného spojovacieho systému a možnosti prispôsobiť spôsob dodania podmienkam trasy. Potrubie má najväčší význam pri projektoch, kde sa predpokladá bodové zaťaženie, povrchové poškodenie alebo alternatívna pokládka. Rozsah rozmerov umožňuje riešiť menšie prípojky aj distribučné úseky. Dostupnosť tyčí a návinov podporuje optimalizáciu počtu spojov. Dodávka cez CAMPRI navyše umožňuje objednať potrubie spolu s vhodnými tvarovkami a technickým príslušenstvom.
Rozhodujúce dôvody výberu
- zvýšená odolnosť proti pomalému rastu trhlín,
- menšie riziko poruchy pri lokálnom zaťažení,
- vhodnosť pre otvorený výkop aj vybrané bezvýkopové metódy,
- možnosť dodania v tyčiach alebo návinoch,
- spájanie tupým a elektrofúznym zváraním,
- dostupnosť systémových tvaroviek a príslušenstva,
- technická a obchodná podpora dodávateľa.
Odporúčania pre návrh a montáž
Správny výsledok vyžaduje vhodne zvolenú dimenziu, SDR, kvalitnú prípravu povrchu, odborne vykonané zváranie a kontrolu rúry pred zásypom. Zvýšená odolnosť PE 100-RC nenahrádza projektové pravidlá ani montážny predpis výrobcu.
Projektant má zvoliť priemer a SDR podľa požadovanej kapacity, prevádzkového tlaku, dĺžky trasy, teploty a miestnych technických podmienok. Pred montážou treba skontrolovať povrch, oválnosť a čistotu rúr. Pri elektrofúznom zváraní sa musí mechanicky odstrániť povrchová oxidačná vrstva v rozsahu určenom výrobcom tvarovky. Pri bezvýkopovej realizácii treba overiť prípustnú ťažnú silu, polomer ohybu a očakávané povrchové poškodenie. Použitie bez pieskového lôžka alebo bez samostatnej chráničky musí vždy potvrdiť projekt a prevádzkovateľ siete.
Odporúčaný postup
- potvrdiť dostupnú dimenziu a vyhotovenie SDR,
- zosúladiť rúry, elektrotvarovky a zváracie zariadenie,
- skontrolovať povrch a prípadné ryhy,
- pripraviť povrch podľa typu zvárania,
- chrániť pripravené plochy pred prachom a vlhkosťou,
- zaznamenať parametre vykonaných zvarov,
- realizovať obsyp a hutnenie podľa projektu.
Pri náročnejších bezvýkopových metódach treba zvážiť potrubie s dodatočným ochranným plášťom. PIPELIFE rozlišuje štandardné PE 100-RC rúry vhodné pre vybrané metódy a zosilnené vyhotovenia určené pre náročnejšie spôsoby pokládky.
