H2 – Pre koho je článok určený a prečo je téma aktuálna
Tento článok je určený projektantom, montážnym firmám, stavebným inžinierom a investorom v oblasti vzduchotechniky (VZT), ktorí potrebujú presne a efektívne dimenzovať potrubia podľa aktuálnych noriem STN EN 1505 (štvorhranné potrubia), STN EN 1506 (kruhové potrubia) a STN EN 12236 (závesy a podpery potrubí).
Téma je v roku 2025 aktuálna z dôvodu:
- Energetickej účinnosti – správne dimenzovanie šetrí energiu ventilátorov.
- Dodržiavania legislatívy a noriem – STN EN normy sú záväzným základom projektovej dokumentácie.
- Digitalizácie a BIM – návrhy sa čoraz viac realizujú pomocou AI a digitálnych modelov.
- SEO optimalizácie – odborný obsah je potrebné publikovať tak, aby ho našla cieľová skupina.
Čitateľ získa:
- normatívne pozadie a požiadavky,
- výpočtové princípy s praktickým príkladom,
- porovnanie kruhových a štvorhranných potrubí,
- odporúčania z praxe a FAQ,
- návod, ako využiť AI a SEO v návrhu.
H2 – Kontext, fakty a normové pozadie
H3 – STN EN 1505 – Kovové potrubia štvorhranného prierezu
Stanovuje:
- modulové rozmery (napr. 100 × 100 mm, 500 × 250 mm atď.),
- tolerancie výroby a montáže,
- spôsoby spájania (príruby, zasúvacie spoje, manžety).
Použitie:
V komerčných a administratívnych budovách, kde je potrebná nízka výška inštalácie a prispôsobenie stavebným konštrukciám.
H3 – STN EN 1506 – Kovové potrubia kruhového prierezu
Stanovuje:
- normalizované priemery od DN 80 po DN 2000 mm,
- tolerancie a technické požiadavky na výrobu,
- kompatibilitu tvaroviek a potrubí.
Použitie:
V priemyselných objektoch, halách a technických podlažiach s požiadavkou na nízke tlakové straty a jednoduchú montáž.
H3 – STN EN 12236 – Závesy a podpery potrubí
Stanovuje:
- požiadavky na statickú únosnosť a pevnosť závesov,
- typy kotvenia a vzdialenosti podpier podľa priemeru a materiálu potrubia.
Použitie:
Pre všetky typy kovových potrubí, kde je nutné zabezpečiť mechanickú stabilitu a bezpečnú montáž.
H3 – Súvisiace normy
- STN EN 1507 – mechanické vlastnosti a tesnosť štvorhranných potrubí.
- STN EN 12237 – tesnosť kruhových potrubí.
- ISO 5801 – skúšanie výkonu ventilátorov.
- ISO 13350 – výkonnostné skúšky prenosných ventilátorov.
- STN EN ISO 19650 – správa a organizácia informácií v BIM.

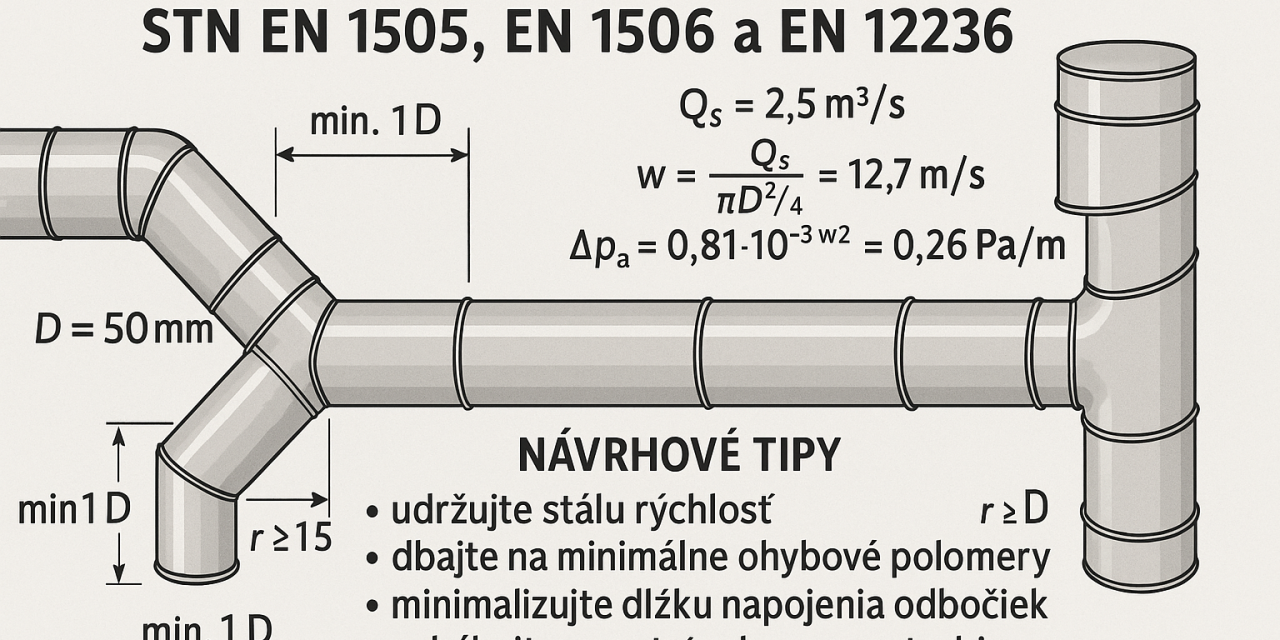

H2 – Technická analýza a výpočtové princípy
H3 – Postup dimenzovania
- Zber vstupov:
- požadovaný prietok vzduchu Q (m³/h),
- odporúčaná rýchlosť vzduchu v hlavnom potrubí (3–6 m/s),
- dostupný priestor a požiadavky na tvar potrubia.
- Výpočet prierezu: A=Q3600⋅vA = \frac{Q}{3600 \cdot v}A=3600⋅vQ kde Q je v m³/h a v v m/s.
- Výber normového rozmeru podľa EN 1505 alebo EN 1506.
- Kontrola tlakových strát (Darcy-Weisbach alebo normové tabuľky).
- Kontrola hlučnosti podľa požiadaviek priestoru.
- Návrh závesov a podpier podľa EN 12236.
H3 – Výpočtový príklad
Zadané:
- Q = 3600 m³/h = 1,0 m³/s
- v = 5 m/s
Plocha:
A=15=0,2 m2A = \frac{1}{5} = 0,2 \, \text{m}^2A=51=0,2m2
Priemer kruhového potrubia:
d=4⋅0,2π≈0,505 m=505 mmd = \sqrt{\frac{4 \cdot 0,2}{\pi}} \approx 0,505 \, \text{m} = 505 \, \text{mm}d=π4⋅0,2≈0,505m=505mm
Podľa EN 1506 najbližší priemer = 500 mm.
Pre štvorhranné potrubie s rovnakou plochou:
Možnosť 1: 500 × 400 mm (0,20 m²)
Možnosť 2: 630 × 315 mm (0,198 m²)
H2 – Odporúčané dimenzovanie potrubí podľa prietoku, rýchlosti a normy
| Prietok vzduchu [m³/h] | Odporúčaná rýchlosť v hlavnom potrubí [m/s] | Min. priemer kruhového potrubia podľa EN 1506 [mm] | Alternatívny rozmer štvorhranného potrubia podľa EN 1505 [mm] | Max. vzdialenosť podpier podľa EN 12236 [m] | Tlaková strata pri optimálnej rýchlosti [Pa/m] |
|---|---|---|---|---|---|
| 1000 | 3,0 | 200 | 200×160 | 2,0 | 0,4 |
| 2000 | 3,5 | 250 | 250×200 | 2,5 | 0,5 |
| 3600 | 4,0 | 315 | 400×200 | 3,0 | 0,6 |
| 5000 | 4,5 | 400 | 500×250 | 3,0 | 0,8 |
| 8000 | 5,0 | 500 | 630×250 | 3,5 | 1,0 |
| 12000 | 5,5 | 630 | 800×315 | 4,0 |
Kombinácia údajov v tabuľke umožňuje projektantom presne určiť vhodný rozmer potrubia, optimálnu rýchlosť a maximálnu vzdialenosť podpier podľa STN EN 1505, EN 1506 a EN 12236. Slúži ako praktický nástroj pri návrhu a revízii VZT systémov, čím zabezpečí dodržanie normových hodnôt a minimalizáciu tlakových strát.

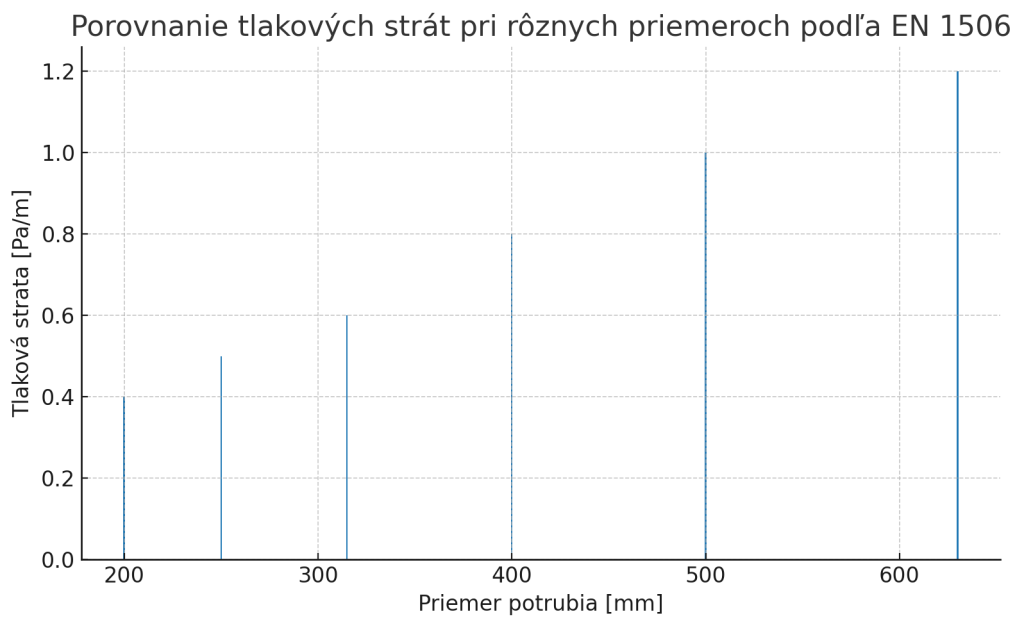

Graf znázorňuje nárast tlakových strát pri zmenšovaní priemeru potrubia podľa STN EN 1506, pri optimálnej rýchlosti prúdenia. Najnižšie hodnoty dosahujú priemery nad 500 mm, zatiaľ čo menšie priemery prudko zvyšujú energetickú náročnosť ventilátorov. Trend ukazuje, že vo fáze návrhu sa oplatí voliť väčší priemer pri vysokých prietokoch, aby sa predišlo zbytočným stratám a zvýšeniu hluku. V praxi to znamená optimalizáciu rozmerov podľa normy s cieľom znížiť prevádzkové náklady a zvýšiť životnosť zariadenia.
H2 – Porovnanie riešení
| Parameter | Kruhové potrubie (EN 1506) | Štvorhranné potrubie (EN 1505) |
|---|---|---|
| Tlaková strata | Nižšia | Vyššia |
| Hlučnosť | Nižšia | Mierne vyššia |
| Montáž | Jednoduchšia | Náročnejšia |
| Priestorová úspora | Menšia | Väčšia |
| Tesnosť spojov | Lepšia (špirála) | Závisí od kvality prírub |
H2 – Prípadové štúdie
H3 – Administratívna budova
Použité: Štvorhranné potrubia 500 × 250 mm.
Dôvod: obmedzená výška stropu 350 mm.
Výsledok: optimálne využitie priestoru, ale vyššie tlakové straty → ventilátor vyššej triedy účinnosti.
H3 – Priemyselná hala
Použité: Kruhové Spiro potrubia Ø 500 mm.
Dôvod: požiadavka na nízke tlakové straty.
Výsledok: jednoduchá montáž, nižšie energetické náklady.
H3 – Chyby z praxe
- Nesprávny výber priemeru → nadmerná hlučnosť.
- Nedodržanie EN 12236 pri podperách → deformácie potrubia.
- Kombinácia kruhového a štvorhranného potrubia bez prechodových kusov → zvýšená strata tlaku.
H2 – Odporúčania odborníka
- Voliť rýchlosť vzduchu podľa účelu miestnosti.
- Použiť normové rozmery – minimalizuje sa cena výroby a montáže.
- Kontrolovať triedu tesnosti podľa EN 1507/EN 12237.
- Pre veľké projekty použiť BIM a AI nástroje – automatizujú výpočty, generujú tabuľky a optimalizujú SEO pre technické publikácie.
- Pri návrhu závesov dodržiavať EN 12236 – zníži sa riziko deformácie.
H2 – FAQ
Otázka 1: Aký je hlavný rozdiel medzi EN 1505 a EN 1506?
Odpoveď: EN 1505 je pre štvorhranné kovové potrubia, EN 1506 pre kruhové kovové potrubia.
Otázka 2: Kedy použiť EN 12236?
Keď je potrebné navrhnúť závesy a podpery, vrátane vzdialeností a únosnosti.
Otázka 3: Ako overiť tlakové straty?
Použiť výpočtové metódy podľa Darcy-Weisbach alebo normové tabuľky.
Otázka 4: Akú úlohu má AI pri dimenzovaní?
Urýchľuje výpočty, znižuje chybovosť a pomáha tvoriť optimalizované technické texty.
