Nerezové varovné a vodiace indikátory OLEJÁR pomáhajú vytvárať bezpečné a zrozumiteľné hmatové orientačné trasy v interiéri aj exteriéri. Varovné indikátory upozorňujú na nebezpečné alebo informačne významné miesta, zatiaľ čo vodiace línie určujú smer pohybu tam, kde chýba prirodzené vedenie. https://www.olejar.sk/produkty/vodiace-pasy/nerezovoocelove-indikatory.php
Riešenie podporuje orientáciu osôb so zrakovým postihnutím a zároveň umožňuje začleniť hmatové prvky do architektonického riešenia podlahy. Varovný indikátor OLEJÁR výrobca uvádza v šírke 400 mm a určuje ho na označenie potenciálne nebezpečných alebo informačne významných miest, napríklad pri schodoch alebo výťahoch. Tento rozmer je produktový údaj výrobcu; konkrétne rozmery a umiestnenie varovnej plochy treba v projekte posúdiť podľa typu komunikácie a aktuálnych požiadaviek na prístupnosť. Vodiaca línia má podľa výrobcu šírku 400 mm v exteriéri a 300 mm v interiéri. Dostupné sú aj varianty s farebnými výplňami a kombinácie nerezu s protišmykovým polymérom.

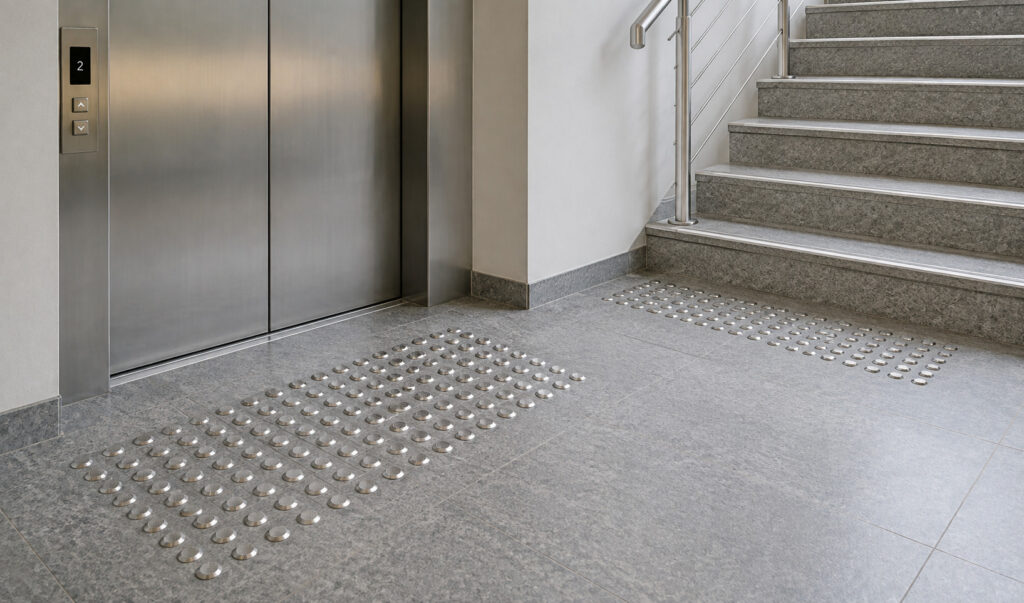

Realizácia nerezových varovných hmatových indikátorov OLEJÁR pri výťahu a schodisku ukazuje praktické začlenenie reliéfnych prvkov do podlahy. Indikátory zvýrazňujú orientačne významné miesta a podporujú bezpečnú hmatovú orientáciu osôb so zrakovým postihnutím v interiéri.
Profil produktu – nerezové hmatové indikátory OLEJÁR
Nerezové hmatové indikátory OLEJÁR spájajú orientačnú funkciu s odolným a architektonicky čistým povrchovým riešením. Sortiment zahŕňa varovné kruhové indikátory, vodiace línie a farebne kontrastné varianty, ktoré možno začleniť do rôznych typov interiérových a exteriérových plôch.
Produktový systém pracuje s dvoma rozdielnymi orientačnými princípmi. Varovné indikátory používajú reliéf s polguľovitými výstupkami a upozorňujú používateľa na zmenu situácie, potenciálne nebezpečenstvo alebo významný orientačný bod. Vodiace pásy využívajú pozdĺžny charakter reliéfu, ktorý pomáha určovať smer pohybu. OLEJÁR ponúka viacero povrchových vyhotovení vrátane kruhového, diamantového a rovného povrchu. Hmatové indikátory môžu obsahovať čiernu, sivú, žltú alebo červenú výplň. Vodiace pásy možno vyhotoviť aj v kombinácii nerezu s farebným protišmykovým polymérom.
- nerezová oceľ pre technicky a architektonicky exponované plochy,
- polguľovité výstupky pre varovnú funkciu,
- pozdĺžný reliéf pre smerové vedenie,
- viacero povrchových vyhotovení,
- farebné výplne pre podporu vizuálneho kontrastu,
- kombinácia nerezu s protišmykovým polymérom,
- použitie v interiéri aj exteriéri.
Použitie a oblasti nasadenia
Varovné a vodiace indikátory sa používajú pri schodoch, výťahoch, orientačných bodoch a na komunikačných trasách, kde treba používateľa upozorniť na zmenu alebo určiť smer pohybu. Vodiace línie majú význam najmä tam, kde chýba použiteľná prirodzená vodiaca línia.
Varovný kruhový indikátor upozorňuje na potenciálne nebezpečenstvo alebo informačne významné miesto, napríklad výťah či schodisko. Vodiaca línia rieši inú úlohu – vytvára hmatovo čitateľný smer pohybu medzi orientačnými bodmi. Podľa bodu 1.4.4 prílohy vyhlášky č. 532/2002 Z. z. sa v mieste bez prirodzenej vodiacej línie pri prechodovej vzdialenosti medzi dvoma orientačnými bodmi väčšej ako 8 000 mm vytvára umelá vodiaca línia. V exteriéri má šírku 400 mm, v interiéri 300 mm. Konkrétnu trasu treba vždy koordinovať s dispozíciou stavby a prirodzenými orientačnými prvkami.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Potreba projektu | Vhodné riešenie | Praktický prínos |
|---|---|---|---|
| Schodisko | upozorniť na zmenu a potenciálne riziko | varovný indikátor | zvýrazňuje miesto vyžadujúce pozornosť |
| Výťah | označiť významný orientačný bod | varovný indikátor | podporuje identifikáciu cieľového miesta |
| Dlhá komunikačná trasa | chýba prirodzené vedenie | vodiaca línia | vytvára hmatovo čitateľný smer |
| Vstupná hala | orientácia medzi dôležitými bodmi | vodiaca línia | podporuje logické vedenie používateľa |
| Exteriérová komunikácia | vedenie v otvorenom priestore | exteriérová vodiaca línia | pomáha vytvoriť súvislú trasu |
| Reprezentatívny interiér | funkcia a vizuálne začlenenie | nerezové indikátory | integrujú orientačný prvok do podlahy |
| Plocha vyžadujúca kontrast | zvýšenie vizuálnej čitateľnosti | nerez + farebná výplň | kombinuje hmatové a vizuálne odlíšenie |
Tabuľka porovnáva typické oblasti použitia nerezových varovných a vodiacich indikátorov OLEJÁR, potreby konkrétnych projektov a vhodné riešenia. Pomáha projektantom a zhotoviteľom rozlíšiť použitie varovného indikátora a vodiacej línie pri schodiskách, výťahoch, komunikačných trasách, vstupných halách a exteriérových plochách s dôrazom na bezpečnú hmatovú orientáciu.
- verejné a občianske budovy,
- administratívne objekty,
- schodiská a výťahové priestory,
- chodby a komunikačné trasy,
- vstupné a orientačné priestory,
- exteriérové pešie komunikácie,
- novostavby aj rekonštrukcie.
Technické parametre a technické súvislosti
Systém využíva rozdielne geometrie reliéfu podľa požadovanej funkcie. Varovná plocha pracuje s polguľovitými výstupkami, zatiaľ čo vodiaca línia používa pozdĺžnú štruktúru. Výrobca uvádza vodiacu líniu širokú 400 mm v exteriéri a 300 mm v interiéri.
OLEJÁR uvádza pri svojom varovnom indikátore šírku 400 mm a reliéf s polguľovitými výstupkami. Vodiaca línia má podľa výrobcu 400 mm v exteriéri a 300 mm v interiéri, čo zodpovedá rozmerom umelej vodiacej línie uvedeným v slovenskom právnom rámci. Výrobca zároveň pracuje s farebným kontrastom voči okolitému povrchu. Nerezové prvky možno doplniť farebnými výplňami a vodiace pásy kombinovať s čiernym, žltým alebo červeným protišmykovým polymérom. Projektant tak môže koordinovať hmatovú funkciu, vizuálny kontrast a materiálové riešenie podlahy.
Technická tabuľka
| Parameter | Vyhotovenie / hodnota | Praktický význam |
| Materiál základného prvku | nerezová oceľ | umožňuje začlenenie do architektonicky exponovaných povrchov |
| Varovný indikátor OLEJÁR | šírka 400 mm podľa výrobcu | vytvára rozpoznateľnú varovnú zónu |
| Varovný reliéf | polguľovité výstupky | hmatovo odlišuje varovné miesto |
| Vodiaca línia – exteriér | 400 mm | vytvára hmatovo čitateľnú trasu |
| Vodiaca línia – interiér | 300 mm | prispôsobuje vodiaci pás interiérovému prostrediu |
| Vodiaci reliéf | pozdĺžny charakter | určuje smer pohybu |
| Hranica pre umelú vodiacu líniu | nad 8 000 mm medzi orientačnými bodmi pri absencii prirodzeného vedenia | určuje potrebu doplnenia umelej línie podľa právneho rámca |
| Odstup od prekážok | 800–1 000 mm na obe strany | zachováva bezpečný a čitateľný koridor |
| Zmena smeru | lom, najvhodnejšie 90° | podporuje jednoznačné hmatové rozpoznanie smeru |
| Prerušenie pri odbočení | 400 mm exteriér / 300 mm interiér | signalizuje miesto odbočenia vodiacej línie |
| Farebné výplne indikátorov | čierna, sivá, žltá, červená | podporujú vizuálne odlíšenie |
| Farebný polymér vodiacich pásov | čierny, žltý, červený | kombinuje kontrast s protišmykovým povrchom |
| Prostredie | interiér a exteriér | umožňuje vytvoriť nadväzujúci orientačný systém |
Technická tabuľka sumarizuje kľúčové parametre nerezových varovných a vodiacich indikátorov OLEJÁR, rozmery a charakter reliéfu. Zahŕňa šírku vodiacej línie 400 mm v exteriéri a 300 mm v interiéri, požadované odstupy od prekážok, riešenie zmeny smeru a farebné varianty, ktoré sú dôležité pre správny návrh hmatovej orientačnej trasy.
Poznámka k tabuľke: Rozmery varovného indikátora OLEJÁR a farebné varianty vychádzajú z produktových údajov výrobcu. Rozmery a pravidlá pre umelú vodiacu líniu vychádzajú z prílohy vyhlášky č. 532/2002 Z. z. Tieto dve skupiny údajov preto nemožno automaticky zamieňať.
Pri návrhu umelej vodiacej línie treba podľa bodu 1.4.4 prílohy vyhlášky č. 532/2002 Z. z. zachovať odstup od prekážok 800 až 1 000 mm na obe strany vodiacej línie. Línia má byť priama a zmenu smeru je vhodné riešiť lomom, najvhodnejšie pod uhlom 90°; oblúkové vedenie sa neodporúča. V mieste odbočenia sa vytvára prerušenie s dĺžkou 400 mm v exteriéri a 300 mm v interiéri. Do vodiacej línie nesmú zasahovať trvalé ani dočasné prekážky.

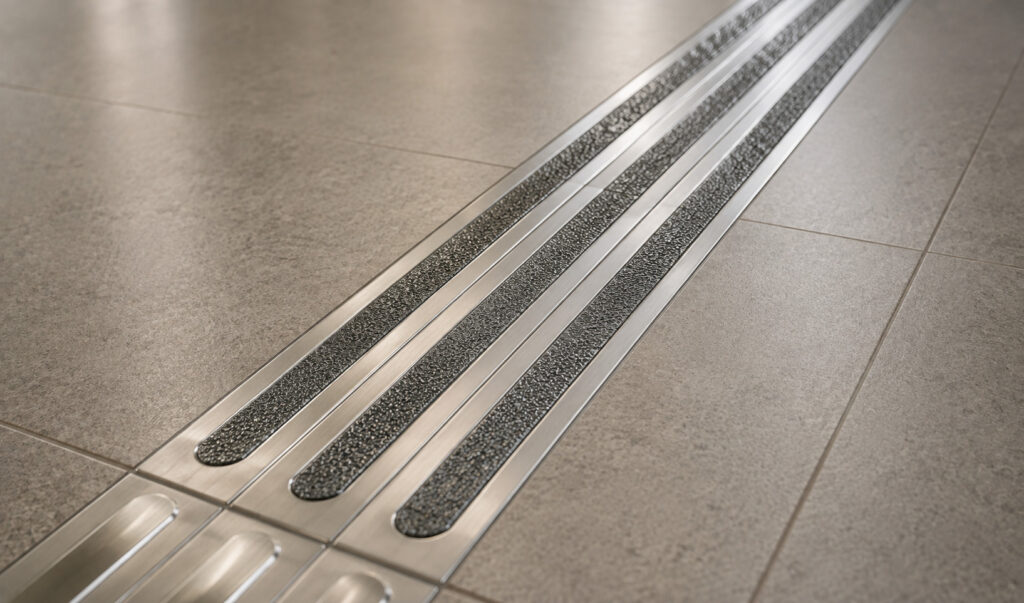

Technický detail nerezovej vodiacej línie OLEJÁR s pozdĺžnym reliéfom a protišmykovou polymérovou výplňou ukazuje princíp hmatového vedenia v podlahe. Pozdĺžne prvky určujú smer pohybu a podporujú bezpečnú orientáciu osôb so zrakovým postihnutím v interiéri.
- varovná plocha používa bodový reliéf,
- vodiaca línia využíva pozdĺžnú štruktúru,
- vodiaca línia má 400 mm v exteriéri,
- v interiéri má 300 mm,
- pri návrhu treba zachovať bezprekážkový koridor,
- smerové zmeny treba riešiť jednoznačne,
- konkrétne osadenie treba koordinovať s celým systémom bezbariérovej orientácie.
Čo to znamená pre prax
Správne rozlíšenie varovnej plochy a vodiacej línie umožňuje projektantovi vytvoriť ucelený orientačný systém namiesto izolovaných hmatových prvkov. Výsledkom je jednoznačnejšie upozornenie na rizikové miesto, čitateľnejší smer pohybu a lepšia koordinácia s dispozíciou stavby.
Projektant musí najskôr určiť, či má konkrétny prvok používateľa varovať, alebo ho viesť. Bodový reliéf preto nemožno automaticky zamieňať s pozdĺžnou vodiacou štruktúrou. Pri dlhších úsekoch bez použiteľnej prirodzenej vodiacej línie môže umelé vedenie vytvoriť jednoznačnú orientačnú trasu. Pre projektanta je rozhodujúce zachovať kontinuitu a čitateľnosť vodiacej línie. Treba ju viesť mimo prekážok, zmenu smeru riešiť jednoznačným lomom a odbočenia navrhovať tak, aby ich používateľ dokázal hmatovo rozpoznať. Včasné riešenie v projekte zároveň obmedzuje dodatočné zásahy do dokončenej podlahy.
- jasné oddelenie varovania a vedenia smeru,
- jednoduchšia koordinácia s dispozíciou stavby,
- menšie riziko kolízie s mobiliárom a prekážkami,
- správne napojenie na prirodzené vodiace línie,
- jednoduchšia príprava podlahy pred realizáciou,
- menšie riziko dodatočných stavebných zásahov,
- systematické riešenie prístupnosti objektu.
Výhody a benefity
Nerezové indikátory OLEJÁR umožňujú spojiť hmatovú orientáciu, vizuálny kontrast a architektonické začlenenie do jedného riešenia. Projektant môže vybrať funkciu, povrch a farebnú úpravu podľa charakteru komunikačnej trasy a okolitej podlahy.
Hlavným benefitom je možnosť vytvoriť funkčný orientačný systém a pritom zachovať čisté materiálové riešenie podlahy. Nerezové vyhotovenie umožňuje začleniť hmatové prvky aj do reprezentatívnych priestorov, zatiaľ čo farebné výplne podporujú vizuálne odlíšenie. Rozdelenie na varovné a vodiace prvky pomáha projektantovi priradiť každému miestu správnu funkciu. Jednotný princíp varovania a vedenia možno použiť v interiéri aj exteriéri, pričom projektant prispôsobí rozmery, povrchové riešenie a nadväznosť jednotlivých prvkov konkrétnemu prostrediu.
- kombinácia hmatovej a vizuálnej informácie,
- architektonicky čisté nerezové vyhotovenie,
- varianty pre interiér aj exteriér,
- viacero farebných možností,
- jasné rozdelenie varovnej a vodiacej funkcie,
- použiteľnosť pri novostavbách aj rekonštrukciách,
- možnosť vytvoriť ucelený orientačný systém.
Cieľové skupiny
Riešenie je určené najmä pre projektantov, architektov, realizačné firmy, investorov, developerov a správcov budov, ktorí riešia prístupnosť a orientáciu na komunikačných trasách. Každá skupina využíva inú časť technickej a praktickej hodnoty systému.
Projektant potrebuje správne rozlíšiť vodiace a varovné plochy a koordinovať ich s dispozíciou. Architekt rieši ich začlenenie do materiálového a farebného konceptu. Zhotoviteľ potrebuje presne určené rozmiestnenie a nadväznosť na skladbu podlahy. Investor alebo developer sleduje funkčnosť a použiteľnosť výsledného priestoru. Facility manažér potrebuje počas prevádzky zachovať vodiacu trasu priechodnú a čitateľnú. Technické oddelenia a nákup zas potrebujú správne špecifikovať typ, funkciu a povrchové vyhotovenie prvkov.
- projektanti – návrh orientačných a bezbariérových trás,
- architekti – koordinácia funkcie s architektúrou,
- realizačné firmy – správne osadenie prvkov,
- investori a developeri – funkčné riešenie prístupnosti,
- správcovia a facility – zachovanie funkčnosti počas prevádzky,
- verejný sektor – riešenie prístupných verejných priestorov,
- technický nákup – výber vhodného variantu a povrchovej úpravy.
Dôvody výberu nerezových indikátorov OLEJÁR
Riešenie poskytuje jasne oddelené varovné a vodiace prvky, výrobcom definované základné rozmery a viacero povrchových variantov. Projektant tak môže začleniť hmatovú orientáciu do projektu ešte pred realizáciou finálnych povrchov a obmedziť riziko dodatočných úprav.
Pri výbere hmatových prvkov treba hodnotiť celý orientačný systém, nie iba vzhľad jednotlivého výrobku. OLEJÁR ponúka samostatné riešenia pre varovnú funkciu a vedenie smeru, varianty pre interiér a exteriér a možnosti farebného zvýraznenia. Projektant tak získava základné produktové údaje potrebné na koordináciu s povrchom a dispozíciou. Konečný návrh treba vždy overiť podľa typu stavby, konkrétnej komunikačnej trasy, skladby podlahy a aktuálnych požiadaviek na prístupnosť, pretože samotný výber hmatového prvku nenahrádza návrh celého bezbariérového orientačného systému.
- rozlíšenie varovných a vodiacich prvkov,
- dostupné základné produktové údaje,
- riešenia pre interiér aj exteriér,
- viacero povrchových a farebných variantov,
- možnosť koordinácie s architektonickým návrhom,
- začlenenie hmatovej trasy už do projektu,
- možnosť konzultácie vhodného riešenia s výrobcom.
Odporúčania pre nerezové varovné a vodiace indikátory OLEJÁR
Najlepší výsledok vznikne, keď projektant rieši hmatové indikátory a vodiace línie už počas návrhu komunikačných trás. Včasná koordinácia umožní správne napojenie na prirodzené vodiace prvky, dodržanie potrebných odstupov a vhodné začlenenie do skladby podlahy.
Najskôr identifikujte použiteľné prirodzené vodiace línie a následne doplňte umelé vedenie tam, kde je potrebné. Pri zmene smeru, odbočení alebo napojení navrhujte trasu ako jeden funkčný systém. Povrchové a farebné vyhotovenie vyberajte podľa okolitej podlahy, požadovaného kontrastu a podmienok prevádzky. Už počas projektovania treba koordinovať hmatové prvky s mobiliárom, dverami, schodiskami, výťahmi a ďalšími orientačnými bodmi. Pri zložitej dispozícii je vhodné riešenie konzultovať s odborníkom na bezbariérovosť a priestorovú orientáciu osôb so zrakovým postihnutím.
- zakreslite hmatové trasy už do projektu,
- rozlišujte varovný a vodiaci reliéf,
- zachovajte kontinuitu vodiacej línie,
- rešpektujte požadované odstupy od prekážok,
- koordinujte farebný kontrast s okolitou podlahou,
- overte spôsob osadenia podľa skladby povrchu,
- komplikované trasy riešte odbornou konzultáciou.
Technický a legislatívny kontext
Pri návrhu hmatových povrchových indikátorov treba odlíšiť produktové parametre výrobcu od požiadaviek právnych predpisov a technických noriem. Slovenský rámec určuje pravidlá umelej vodiacej línie, zatiaľ čo medzinárodná ISO 23599:2019 poskytuje širší odborný kontext pre hmatové indikátory.
Príloha vyhlášky č. 532/2002 Z. z., bod 1.4.4, určuje pri umelej vodiacej línii šírku 400 mm v exteriéri a 300 mm v interiéri a ďalšie pravidlá jej vedenia. Vyhláška zostáva podľa prechodných ustanovení zákona č. 25/2025 Z. z. – Stavebný zákon v platnosti a účinnosti do nadobudnutia účinnosti príslušných nových vykonávacích predpisov, najneskôr do 31. marca 2027. Preto treba pri každom novom projekte overiť právny stav platný v čase návrhu a povoľovania stavby. Ako doplnkový medzinárodný odborný rámec možno zohľadniť ISO 23599:2019 – Assistive products for blind and vision-impaired persons — Tactile walking surface indicators. Norma rozlišuje varovné a vodiace hmatové vzory a venuje sa zásadám ich použitia v zastavanom prostredí. ISO 23599:2019 však nepredstavuje dôkaz, že konkrétne nerezové indikátory OLEJÁR sú podľa tejto normy certifikované. Výrobca na produktovej stránke takúto certifikáciu pri tomto výrobku neuvádza.
FAQ
Na čo slúži nerezový varovný indikátor OLEJÁR?
Varovný indikátor upozorňuje na potenciálne nebezpečenstvo alebo informačne významné miesto, napríklad schodisko alebo výťah. OLEJÁR používa pri tomto riešení reliéf s polguľovitými výstupkami.
Akú šírku má vodiaca línia?
Pri umelej vodiacej línii sa používa šírka 400 mm v exteriéri a 300 mm v interiéri. Rovnaké hodnoty uvádza produktová dokumentácia OLEJÁR aj bod 1.4.4 prílohy vyhlášky č. 532/2002 Z. z.
Aké farebné varianty hmatových indikátorov OLEJÁR sú dostupné?
OLEJÁR uvádza indikátory s čiernou, sivou, žltou a červenou výplňou. Pri vodiacich pásoch ponúka kombináciu nerezu s čiernym, žltým alebo červeným protišmykovým polymérom.
