Uhlíkové lopatky a lišty KOMPOZITUM zabezpečujú spoľahlivý klzný, vodiaci alebo tesniaci kontakt v čerpadlách, kompresoroch a priemyselných zariadeniach. Výrobca používa uhlografit a elektrografit a podľa konkrétnej aplikácie uvádza aj varianty s impregnáciou živicou alebo antimónom.
Riešenie je určené pre aplikácie, kde rozhodujú klzné vlastnosti, presné vedenie pohybu a odolnosť proti opotrebeniu. Sortiment zahŕňa klzné lopatky, klzné a vodiace lišty, tesniace podložky a dávkovacie šupátka. Výrobky nachádzajú uplatnenie v aplikáciách bez primazávania aj s primazávaním, čo rozširuje možnosti ich nasadenia v rôznych strojoch a prevádzkach. KOMPOZITUM vyrába uhlíkový materiál z práškových surovín a po lisovaní ho podľa svojich technologických údajov tepelne spracúva pri 1 000 až 1 500 °C. Pre tribologické aplikácie využíva aj infiltráciu. Finálne diely výrobca presne obrába podľa technickej dokumentácie.
Na obrázku sú zobrazené uhlíkové lopatky, klzné a vodiace lišty KOMPOZITUM v rôznych tvaroch a vyhotoveniach. Presne opracované uhlografitové a elektrografitové komponenty sú určené pre čerpadlá, kompresory a priemyselné zariadenia, kde zabezpečujú klzný alebo vodiaci kontakt.
Profil produktu
Lopatky a lišty KOMPOZITUM patria medzi uhlíkové komponenty pre mechanické a tribologické aplikácie. Výrobca ich vyrába z uhlografitu alebo elektrografitu a materiálové vyhotovenie prispôsobuje podmienkam konkrétneho zariadenia.
Technický základ riešenia tvorí kombinácia vhodného uhlíkového materiálu, tepelného spracovania, infiltrácie a presného obrábania. KOMPOZITUM pripravuje uhlíkový materiál z koksu, sadzí a grafitu, ktoré spracúva na požadovanú zrnitosť a homogenizuje so spojivom. Následne materiál lisuje a tepelne spracúva. Pre tribologické aplikácie výrobca využíva infiltráciu živicami alebo kovmi, ktorá podľa jeho technologických údajov zvyšuje nepriepustnosť, pevnosť a odolnosť materiálu proti opotrebeniu bez negatívneho ovplyvnenia klzných vlastností. Finálnu geometriu dielov vytvára presným obrábaním.
- materiály: uhlografit a elektrografit,
- impregnácie: výrobca uvádza živicu a antimón,
- klzné lopatky pre mechanické aplikácie,
- klzné a vodiace lišty pre presné vedenie,
- tesniace podložky a dávkovacie šupátka,
- použitie s primazávaním aj bez primazávania,
- finálne obrábanie a rozmerová výstupná kontrola.
Použitie a oblasti nasadenia
Uhlíkové lopatky a vodiace lišty sa používajú najmä v čerpadlách, kompresoroch a výrobných zariadeniach, kde zabezpečujú klznú alebo vodiacu funkciu. Výrobca uvádza aplikácie bez primazávania aj prevádzky využívajúce primazávanie.
Rozsah aplikácií zahŕňa priemyselné stroje aj špecializované čerpacie zariadenia. Klzné lopatky možno použiť v mobilných kompresoroch, odstredivých čerpadlách alebo čerpadlách pre medicínske účely. Vodiace a klzné lišty nachádzajú uplatnenie v tlačiarenských, baliacich a textilných zariadeniach. Výrobca uvádza tiež čerpadlá pre zásobovanie čerstvým vzduchom a prírubové čerpadlá. Ďalšiu oblasť predstavujú zariadenia na prepravu sypkých materiálov, napríklad cementu, kde správne zvolený uhlíkový prvok podporuje funkciu pohybového mechanizmu.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Typický prvok | Prevádzková potreba | Praktický význam |
|---|---|---|---|
| Mobilné kompresory | klzná lopatka | klzný pohyb | možnosť aplikácie bez primazávania |
| Čerpadlá | lopatka / lišta | stabilný kontakt | materiál možno vyberať podľa aplikácie |
| Tlačiarenské zariadenia | vodiaca lišta | presné vedenie | kontrolovaný pohyb mechanizmu |
| Baliace zariadenia | klzná / vodiaca lišta | opakovaný pohyb | využitie tribologických vlastností uhlíka |
| Textilné zariadenia | vodiaca lišta | vedenie pohyblivých častí | stabilný kontakt s protikusom |
| Preprava sypkých hmôt | lopatka / lišta | priemyselná prevádzka | použitie napríklad pri transporte cementu |
Tabuľka prepája uhlíkové lopatky a lišty s konkrétnymi aplikáciami a ukazuje ich praktickú funkciu v rôznych typoch priemyselných zariadení.
- tlačiarenské zariadenia,
- baliace zariadenia,
- textilné zariadenia,
- čerpadlá a kompresory,
- zariadenia na zásobovanie čerstvým vzduchom,
- prírubové čerpadlá,
- zariadenia na prepravu sypkých materiálov.
Technické parametre a technické súvislosti
Základom lopatiek a líšt KOMPOZITUM je uhlografit alebo elektrografit; podľa konkrétnej aplikácie výrobca uvádza aj varianty s impregnáciou živicou alebo antimónom. Materiál treba voliť podľa funkcie, protikusu, režimu mazania a prevádzkových podmienok.
Výrobca uvádza pre túto produktovú skupinu materiálové označenia KU600, KU118, KU122, GU118 a GU212. Uhlíkové komponenty môžu spolupracovať s protikusmi z oxidu hlinitého, tvrdokovov, sivej liatiny, legovanej, nelegovanej alebo nitridovanej ocele, ale aj s uhlografitom či elektrografitom. Podľa technologických údajov KOMPOZITUM sa vylisovaný uhlíkový materiál tepelne spracúva pri 1 000 až 1 500 °C. Tento rozsah označuje konkrétnu fázu výrobného procesu, nie deklarovanú maximálnu pracovnú teplotu hotovej lopatky alebo lišty. Finálne opracovanie zabezpečujú CNC a NC technológie.
Technická tabuľka
| Parameter | Overený údaj | Praktický význam |
| Základný materiál | uhlografit, elektrografit | výber podľa konkrétnej aplikácie |
| Impregnácia | výrobca uvádza živicu a antimón | prispôsobenie vlastností materiálu |
| Materiálové označenia | KU600, KU118, KU122, GU118, GU212 | výber konkrétneho materiálového variantu |
| Tepelné spracovanie po lisovaní | 1 000–1 500 °C podľa údajov výrobcu | konkrétna fáza výroby uhlíkového materiálu |
| Prevádzkový režim | s primazávaním / bez primazávania | širšie možnosti aplikácie |
| Protikusy | Al₂O₃, tvrdokovy, liatina, oceľ, uhlíkové materiály | možnosť vytvoriť vhodný tribologický pár |
| Finálne opracovanie | CNC/NC obrábanie, brúsenie, lapovanie, leštenie | presná výroba podľa technického zadania |
Technické údaje ukazujú materiálovú variabilitu, výrobný proces a prevádzkové možnosti uhlíkových lopatiek a líšt pri návrhu konkrétnej aplikácie.
Poznámka k výberu materiálu: Konkrétnu materiálovú triedu KU alebo GU treba vyberať podľa protikusu, režimu mazania a reálnych prevádzkových podmienok. Verejná produktová stránka výrobcu neuvádza kompletné fyzikálne parametre jednotlivých tried, preto treba konkrétnu aplikáciu posúdiť podľa technických podkladov výrobcu.[OBRÁZOK 2] – Technický detail uhlíkovej lopatky alebo vodiacej lišty
Umiestniť detail povrchu, geometrie a presného opracovania komponentu, ktorý podporí vysvetlenie klznej alebo vodiacej funkcie.

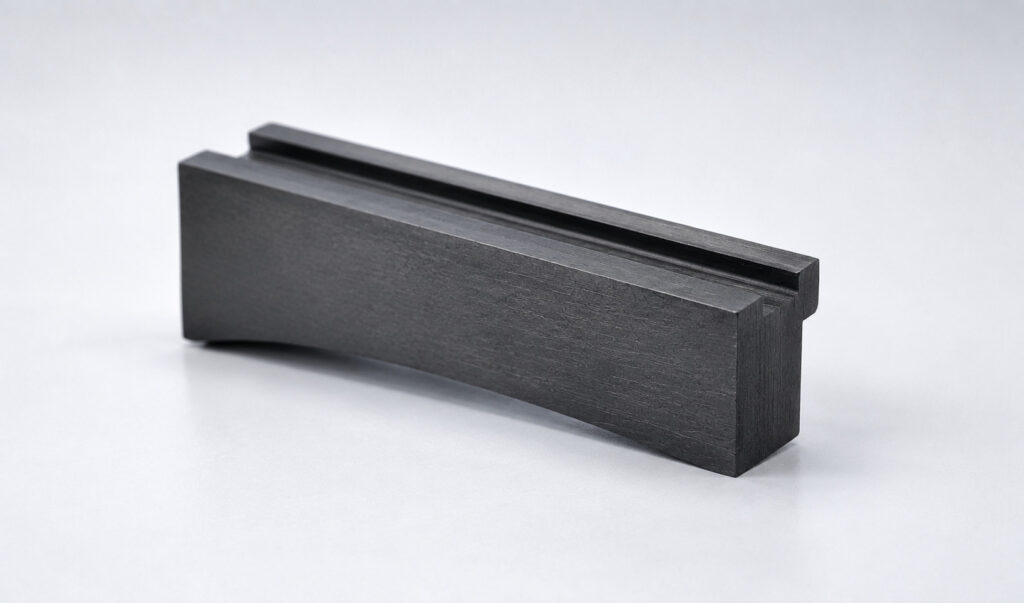

Detail uhlíkovej vodiacej lišty KOMPOZITUM s presne opracovaným povrchom, drážkou a tvarovanými hranami. Uhlíkový klzný prvok je určený pre technické aplikácie, kde je dôležitý presný pohyb, vedenie a odolnosť proti opotrebeniu.
Čo to znamená pre prax
Správne zvolená uhlíková lopatka alebo vodiaca lišta umožňuje prispôsobiť klzný prvok konkrétnemu stroju, protikusu a režimu mazania. Konštruktér alebo technické oddelenie tak môže vyberať riešenie podľa reálnych prevádzkových podmienok.
V technickej praxi je dôležité, že nejde o jediný univerzálny uhlíkový materiál. Rozdielne materiálové varianty a impregnácie umožňujú reagovať na požiadavky konkrétneho tribologického páru, teda dvoch povrchov, ktoré sa pri prevádzke vzájomne dotýkajú a pohybujú. Možnosť práce bez primazávania je významná najmä v aplikáciách, kde konštrukcia alebo prevádzkové podmienky vyžadujú suchý chod alebo kde použitie klasického maziva nie je vhodné. Presné opracovanie podľa technickej dokumentácie zároveň umožňuje prispôsobiť geometriu komponentu konkrétnemu zariadeniu.
- možnosť suchého aj mazaného chodu,
- výber materiálu podľa aplikácie,
- zohľadnenie materiálu protikusu,
- výroba podľa technickej dokumentácie,
- presné finálne obrábanie,
- možnosť zvoliť vhodné materiálové vyhotovenie podľa prevádzky.
Výhody a benefity
Hlavným benefitom je kombinácia klzných vlastností uhlíkových materiálov, materiálovej variability a presného opracovania. Používateľ môže riešenie vyberať podľa zariadenia, protikusu, režimu mazania a požadovanej funkcie.
KOMPOZITUM prepája výrobu uhlíkového materiálu s jeho následným opracovaním na hotový komponent. Zákazník tak môže riešiť materiál, impregnáciu aj výslednú geometriu dielu v kontexte konkrétnej aplikácie. Významným benefitom je použiteľnosť v zariadeniach bez primazávania aj v mazaných mechanizmoch. Podľa technologických údajov výrobcu môže infiltrácia zvýšiť nepriepustnosť, pevnosť a odolnosť uhlíkového materiálu proti opotrebeniu bez negatívneho ovplyvnenia jeho klzných vlastností. Presné obrábanie a následná kontrola podporujú požadovanú rozmerovú presnosť finálnych komponentov.
- variabilný výber uhlíkového materiálu,
- možnosti impregnácie podľa aplikácie,
- použitie bez primazávania,
- spolupráca s rôznymi materiálmi protikusu,
- výroba podľa technického zadania,
- presné obrábanie,
- výstupná rozmerová kontrola.
Cieľové skupiny
Uhlíkové lopatky a lišty sú určené najmä výrobcom strojov, konštruktérom, technickým oddeleniam, priemyselnej údržbe a nákupu. Výber materiálu možno prispôsobiť zariadeniu aj konkrétnym tribologickým a prevádzkovým podmienkam.
Konštruktéri a projektanti získavajú možnosť voliť uhlíkový prvok podľa protikusu, režimu mazania a funkcie mechanizmu. Výrobcovia strojov môžu riešenie zaradiť do čerpadiel, kompresorov alebo špecializovaných výrobných zariadení. Technické oddelenia využijú dostupnosť viacerých materiálových variantov. Údržba môže pri výmene opotrebovaných prvkov pracovať s presne definovanou geometriou dielu a vhodne zvoleným materiálom. Nákupné oddelenia získavajú technicky špecifikovateľný komponent, pri ktorom možno požiadavku definovať podľa konkrétnej aplikácie.
- konštruktéri a projektanti – výber podľa prevádzkových podmienok,
- výrobcovia strojov – komponenty pre nové zariadenia,
- priemyselné prevádzky – riešenia pre existujúce technológie,
- údržba a servis – náhrada klzných a vodiacich prvkov,
- technické oddelenia – optimalizácia materiálového riešenia,
- nákup – presnejšia technická špecifikácia komponentu.
Dôvody výberu produktu
KOMPOZITUM ponúka uhlíkové lopatky a lišty ako technicky prispôsobiteľné komponenty s výrobou uhlíkového materiálu a presným finálnym obrábaním. Pri výbere možno zohľadniť materiál, protikus, mazanie aj konkrétne prevádzkové podmienky.
Pri výbere klzného komponentu nerozhoduje iba jeho geometria, ale aj materiál a podmienky vzájomného kontaktu. KOMPOZITUM prepája prípravu uhlíkových materiálov, tepelné spracovanie, infiltráciu a finálne obrábanie. Tento výrobný reťazec umožňuje posudzovať komponent v súvislosti s jeho reálnou funkciou. Zákazník môže pri technickej špecifikácii zohľadniť režim mazania, materiál protikusu a konkrétnu aplikáciu. Výstupná kontrola na 3D meracom zariadení podporuje kontrolu rozmerov finálnych výrobkov.
- výroba a spracovanie uhlíkového materiálu,
- viac materiálových variantov,
- možnosti infiltrácie,
- široké spektrum protikusov,
- CNC a NC finálne obrábanie,
- výstupná rozmerová kontrola.
Odporúčania pre uhlíkové lopatky a lišty
Pri výbere uhlíkovej lopatky alebo lišty treba posudzovať konkrétnu aplikáciu, režim mazania, materiál protikusu a požadovanú geometriu. Materiál preto vyberajte podľa reálnych prevádzkových podmienok, nie iba podľa rozmerov dielu.
Pred objednaním definujte funkciu komponentu, pracovné podmienky, protikus a požiadavky na mazanie. Pri zákazkovom dielci pripravte technickú výkresovú dokumentáciu a vhodné materiálové vyhotovenie konzultujte s výrobcom. Pri tribologicky náročných aplikáciách treba posúdiť aj vhodnosť impregnácie. Takýto postup pomáha zvoliť materiál, impregnáciu a geometriu podľa konkrétneho zariadenia a znižuje riziko výberu komponentu iba na základe rozmerovej zhody bez zohľadnenia prevádzkových podmienok
FAQ
Na čo sa používajú uhlíkové lopatky KOMPOZITUM?
Uhlíkové lopatky sa používajú napríklad v čerpadlách, mobilných kompresoroch a ďalších priemyselných zariadeniach, kde plnia klznú alebo vodiacu funkciu.
Z akých materiálov sa vyrábajú uhlíkové lopatky a lišty?
KOMPOZITUM pre túto produktovú skupinu uvádza uhlografit a elektrografit. Podľa aplikácie výrobca uvádza aj varianty s impregnáciou živicou alebo antimónom.
Môžu uhlíkové lopatky pracovať bez primazávania?
Áno. KOMPOZITUM uvádza aplikácie bez primazávania aj s primazávaním. Konkrétny materiál a prevádzkový režim treba zvoliť podľa zariadenia a podmienok použitia.
Kontakt
KOMPOZITUM s.r.o.
Adresa: Dopravná 4435/3A, 955 01 Topoľčany, Slovensko
Tel.: +421 905 593 900
E-mail: pavol.bujna@wabtec.com
Web: www.kompozitum.sk
