Tunelové svietidlá zabezpečujú spoľahlivé osvetlenie cestných tunelov a umožňujú rýchlejší servis počas prevádzky. Konštrukcia z nehrdzavejúcej ocele EN 1.4571 (316Ti), otváranie bez náradia, výmenný nosník elektroniky a možnosť výberu viacerých reflektorov pomáhajú znižovať čas servisných zásahov a uľahčujú správu tunelovej infraštruktúry.
Osvetlenie tunelov patrí medzi najnáročnejšie aplikácie v dopravnej infraštruktúre. Svietidlá musia spoľahlivo pracovať vo vlhkom prostredí, odolávať prachu, vibráciám, chemickému znečisteniu aj pravidelnému čisteniu. Rovnako dôležitá je jednoduchá údržba, pretože každý servisný zásah môže vyžadovať dopravné obmedzenia. Robustná konštrukcia z nehrdzavejúcej ocele EN 1.4571 (316Ti), 6 mm kalené bezpečnostné sklo, modulárna elektronika a výber vhodnej optiky umožňujú navrhnúť riešenie podľa konkrétneho tunela. Výsledkom môže byť kratší servisný zásah, jednoduchšia výmena elektrických komponentov a efektívnejšia prevádzka počas celého životného cyklu zariadenia.
Profil produktu
Tunelové svietidlo je navrhnuté pre náročné prostredie dopravných tunelov, kde rozhoduje odolnosť konštrukcie, jednoduchý servis a možnosť prispôsobenia optiky konkrétnemu projektu. Modulárne riešenie umožňuje jednoduchšie servisné zásahy bez výmeny celého svietidla.
Základ svietidla tvorí nehrdzavejúca austenitická oceľ EN 1.4571 (316Ti), ktorá sa bežne používa v prostredí s vysokou vlhkosťou a zvýšeným koróznym zaťažením. Na požiadanie možno povrch upraviť elektrochemickým leštením, ktoré zlepšuje čistiteľnosť povrchu a môže priaznivo ovplyvniť jeho korózne vlastnosti.
Predný rám využíva nastaviteľné otočné zámky s bezpečnostnou poistkou. Servisný pracovník môže svietidlo otvoriť bez použitia náradia, pričom kryt možno vyklopiť alebo vyvesiť na ľubovoľnú stranu podľa montážnej situácie. Univerzálne teleso zároveň umožňuje použiť viac typov reflektorov bez zmeny základnej konštrukcie.
Hlavné vlastnosti
- nehrdzavejúca oceľ EN 1.4571 (316Ti)
- voliteľné elektrochemické leštenie
- otváranie bez použitia náradia
- nastaviteľné otočné zámky s poistkou
- výklopný alebo vyvesiteľný rám
- univerzálne teleso pre viac typov reflektorov
- modulárna koncepcia vhodná pre jednoduchší servis

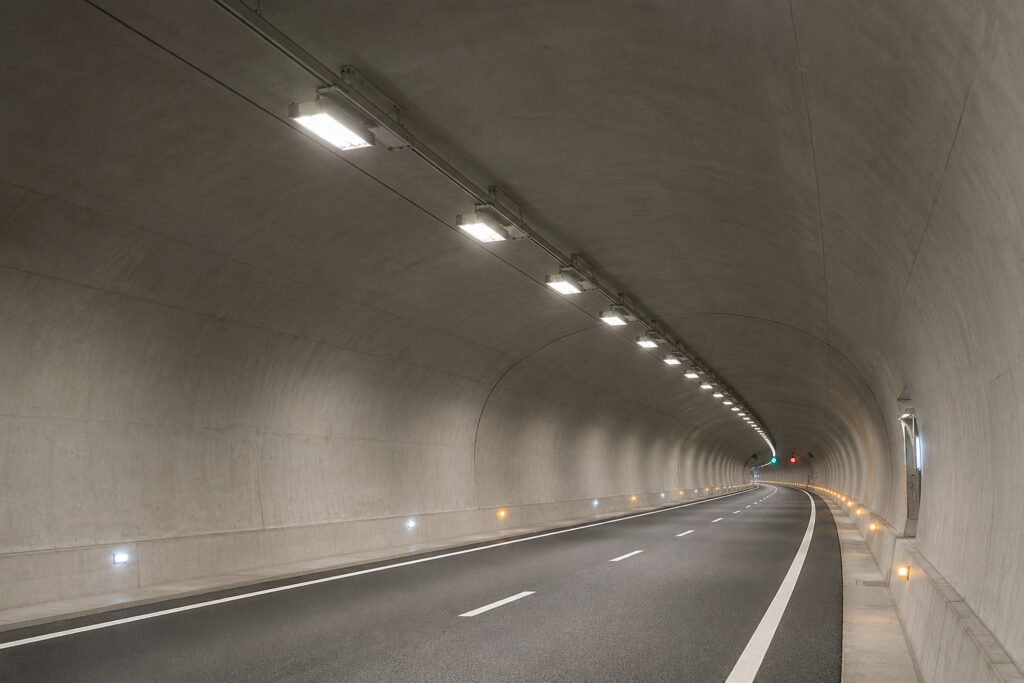

Realistické tunelové svietidlo z nehrdzavejúcej ocele EN 1.4571 je namontované na strope moderného cestného tunela a zabezpečuje rovnomerné osvetlenie vozovky počas celej trasy. Robustná oceľová konštrukcia, kvalitné optické riešenie a prirodzené LED osvetlenie vytvárajú bezpečné podmienky pre premávku a podporujú spoľahlivú prevádzku v náročnom prostredí dopravnej infraštruktúry.
Použitie a oblasti nasadenia
Tunelové svietidlá nachádzajú uplatnenie vo všetkých typoch cestných tunelov a podzemných komunikácií. Univerzálna konštrukcia umožňuje prispôsobiť optiku, výkon aj spôsob montáže požiadavkám konkrétneho projektu.
Pri návrhu tunelového osvetlenia je potrebné zohľadniť geometriu tunela, intenzitu dopravy, požadovanú úroveň osvetlenia, servisný prístup aj korózne zaťaženie prostredia. Modulárna konštrukcia svietidla umožňuje použiť rôzne reflektory podľa svetelnotechnického výpočtu bez potreby meniť základné teleso. Pozdĺžne montážne otvory zároveň uľahčujú presné nastavenie polohy pri montáži na oceľovú podkonštrukciu alebo priamo na strop tunela.
TABUĽKA – Odporúčané oblasti použitia
| Oblasť použitia | Hlavný prínos | Odporúčanie |
|---|---|---|
| Mestské tunely | jednoduchší servis počas prevádzky | navrhnúť optiku podľa svetelnotechnického výpočtu |
| Diaľničné tunely | odolnosť proti vlhkosti a znečisteniu | zvoliť materiál a povrch podľa korózneho zaťaženia |
| Rekonštrukcie tunelov | flexibilnejšie osadenie | preveriť únosnosť existujúcej podkonštrukcie |
| Servisné galérie | jednoduchý prístup k elektronike | využiť modulárny nosník elektroniky |
| Podzemné komunikácie | možnosť individuálneho návrhu optiky | prispôsobiť výkon požadovanému osvetleniu |
Tabuľka porovnáva najčastejšie oblasti použitia tunelových svietidiel a odporúča spôsob návrhu podľa charakteru dopravnej stavby.
Typické oblasti použitia
- diaľničné tunely
- mestské cestné tunely
- rekonštrukcie existujúcich tunelov
- servisné a technologické galérie
- podzemné komunikácie
- dopravná infraštruktúra
- špeciálne podzemné stavby
Technické parametre a technické súvislosti
Tunelové svietidlá kombinujú odolnú mechanickú konštrukciu, modulárnu elektrickú výbavu a flexibilné optické riešenie. Robustné telo z nehrdzavejúcej ocele EN 1.4571 (316Ti), 6 mm kalené bezpečnostné sklo, krytie IP66, výmenný nosník elektroniky a viac typov reflektorov umožňujú prispôsobiť svietidlo požiadavkám konkrétneho tunela.
Konštrukcia svietidla je navrhnutá tak, aby umožňovala jednoduchú údržbu bez zbytočne dlhých odstávok dopravy. Kryt možno otvoriť bez použitia náradia pomocou otočných zámkov s poistkou. Elektrické komponenty sú umiestnené na samostatnom nosníku, ktorý možno po odpojení konektorov jednoducho vymeniť. Univerzálne teleso podporuje použitie viacerých reflektorov podľa svetelnotechnického návrhu projektu. Pri návrhu elektrického pripojenia, výkonu aj optiky je potrebné vychádzať z projektovej dokumentácie a technického listu konkrétneho vyhotovenia.
TABUĽKA – Technické parametre tunelového svietidla
| Parameter | Hodnota | Praktický význam |
|---|---|---|
| Materiál telesa | nehrdzavejúca oceľ EN 1.4571 (316Ti) | vysoká korózna odolnosť |
| Voliteľný materiál montážnych prvkov | 1.4529 alebo podľa projektu | vhodné pre agresívnejšie prostredie |
| Krytie | IP66 | ochrana proti prachu a silným prúdom vody |
| Trieda ochrany | I | pripojenie ochranného vodiča PE |
| Predné sklo | 6 mm kalené bezpečnostné sklo | mechanická odolnosť a bezpečnejšia fragmentácia pri rozbití |
| Napájanie | 230 V AC / 50 Hz | štandardné sieťové napájanie |
| Menovitý výkon | 70 – 400 W podľa vyhotovenia | voľba podľa svetelnotechnického návrhu |
| Optická účinnosť reflektorov | 72 – 86 % podľa typu reflektora | efektívne využitie svetelného toku |
| Hmotnosť | približne 25 kg podľa vyhotovenia | návrh kotvenia a manipulácie |
| Účinník | cos φ > 0,95 (podľa elektrického vyhotovenia) | efektívnejšie využitie elektrickej energie |
| Tesnenie | dvojradové | ochrana vnútorných komponentov |
| Elektronika | samostatný výmenný nosník | rýchlejší servis |
Popis tabuľky: Tabuľka sumarizuje hlavné technické parametre tunelového svietidla, ktoré ovplyvňujú jeho montáž, prevádzku, údržbu a dlhodobú spoľahlivosť.
Konštrukcia telesa a ochrana proti korózii
Teleso svietidla je vyrobené z nehrdzavejúcej ocele EN 1.4571 (316Ti). Tento materiál sa používa v prostredí so zvýšenou vlhkosťou a koróznym zaťažením. Na požiadanie možno povrch upraviť elektrochemickým leštením, ktoré zlepšuje čistiteľnosť povrchu a môže priaznivo ovplyvniť jeho korózne vlastnosti.
Montážne prvky možno podľa projektu vyhotoviť aj z ocele 1.4529, ak si prostredie vyžaduje ešte vyššiu koróznu odolnosť.
Predné sklo a tesnenie
Prednú časť svietidla tvorí 6 mm kalené bezpečnostné sklo, ktoré je vlepené do rámu. Pri poškodení sa sklo rozpadá na množstvo malých častí, čím sa znižuje riziko vzniku veľkých ostrých úlomkov.
Konštrukcia využíva dvojradové tesnenie, pričom vnútorné tesnenie je umiestnené vyššie ako vonkajšie. Takéto riešenie pomáha chrániť vnútorné elektrické komponenty pred prenikaním vlhkosti a nečistôt. Samotné deklarované krytie IP66 však potvrdzuje skúška kompletného svietidla.
Montáž a servis
Svietidlo sa upevňuje pomocou štyroch montážnych konzol s pozdĺžnymi otvormi, ktoré umožňujú presné nastavenie polohy pri montáži.
Servisný technik môže otvoriť rám bez použitia náradia. Kryt možno podľa potreby vyklopiť alebo vyvesiť na ľubovoľnú stranu, čo zlepšuje prístup pri údržbe v stiesnených podmienkach tunela.
Reflektory a svetelná distribúcia
Konštrukcia svietidla umožňuje použiť viac typov reflektorov podľa požadovanej distribúcie svetla. Reflektory možno podľa dodaného technického podkladu otočiť o 90°, čo uľahčuje ich prispôsobenie smeru osvetlenia.
| Typ reflektora | Optická účinnosť | Odporúčané použitie |
| LIV 401 | približne 72 % | asymetrické osvetlenie |
| LIV 905 | približne 76 % | vstupné úseky tunela |
| LIV 411 | približne 86 % | vysoká optická účinnosť |
Uvedené hodnoty optickej účinnosti vychádzajú z dodaného technického podkladu výrobcu.

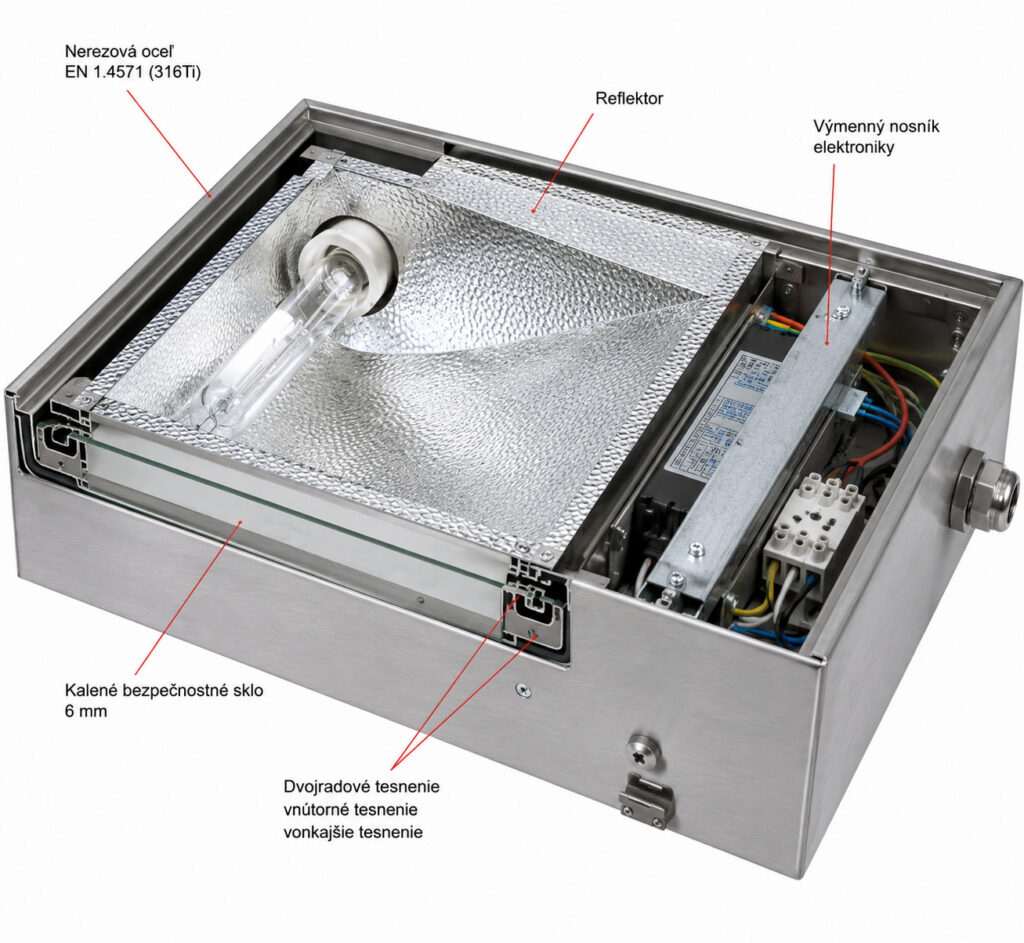

Technický rez tunelovým svietidlom zobrazuje teleso z nehrdzavejúcej ocele EN 1.4571 (316Ti), 6 mm kalené bezpečnostné sklo, dvojradové tesnenie, vysokoúčinný reflektor a výmenný nosník elektroniky. Modulárna konštrukcia umožňuje jednoduchší prístup k elektrickým komponentom, rýchlejší servis počas prevádzky a jednoduchšie prispôsobenie svietidla požiadavkám konkrétneho tunelového projektu.
Elektrická výbava
Elektrické komponenty sú umiestnené na samostatnom nosníku. Podľa dodaného technického riešenia obsahuje nosník predradník, zapaľovač, kondenzátor, signalizačnú dosku a pripojovacie svorky. Po odpojení konektorov možno celý nosník vymeniť bez demontáže telesa svietidla.
Pružinové svorky umožňujú rýchle pripojenie vodičov a podľa vyhotovenia môžu byť dodané od výrobcov Weidmüller, Phoenix Contact alebo technicky rovnocenného systému.
Signalizácia poruchy
Signalizačná doska umožňuje indikovať poruchové stavy elektrickej výbavy. Presný rozsah diagnostiky závisí od konkrétneho elektrického vyhotovenia. Signalizácia môže servisnému tímu pomôcť pripraviť vhodný náhradný modul ešte pred samotným zásahom.
Regulácia výkonu
Svietidlo možno podľa požiadaviek projektu dodať s rôznymi stupňami regulácie výkonu. Konkrétne nastavenie závisí od použitej elektrickej výbavy, požadovanej intenzity osvetlenia a spôsobu riadenia tunelového osvetlenia.
Čo to znamená pre prax
Pre správcu tunela nie je dôležitý iba svetelný výkon, ale aj jednoduchosť údržby. Modulárna konštrukcia, jednoduché otváranie a vhodne zvolená optika môžu skrátiť čas servisných zásahov a zjednodušiť plánovanie údržby.
Každá odstávka tunela znamená zásah do dopravy a zvýšené prevádzkové náklady. Preto je výhodou riešenie, ktoré umožňuje rýchle otvorenie svietidla, jednoduchý prístup k elektronike a výmenu celého modulu bez zdĺhavej demontáže. Projektant môže zároveň zvoliť vhodný reflektor podľa svetelnotechnického výpočtu, čím sa dosiahne požadované rozloženie svetla bez zmeny základného telesa svietidla.
Praktické prínosy
- kratší čas servisných zásahov,
- jednoduchší prístup k elektrickej výbave,
- možnosť výmeny elektroniky ako samostatného modulu,
- flexibilný výber reflektorov,
- jednoduchšie plánovanie údržby,
- robustná konštrukcia pre náročné tunelové prostredie.
Výhody a benefity
Najväčšou výhodou tunelového svietidla je spojenie odolnej mechanickej konštrukcie, jednoduchej údržby a možnosti prispôsobiť optické aj elektrické vyhotovenie požiadavkám konkrétnej dopravnej stavby.
Projektanti získavajú väčšiu flexibilitu pri návrhu svetelnej sústavy, realizačné firmy jednoduchšiu montáž a správcovia tunelov rýchlejší servis. Modulárna koncepcia zároveň umožňuje výmenu elektrických komponentov bez demontáže celého svietidla, čo môže prispieť k efektívnejšej údržbe počas prevádzky.
Hlavné benefity
- odolná oceľová konštrukcia EN 1.4571 (316Ti),
- krytie IP66,
- otváranie bez použitia náradia,
- výmenný nosník elektroniky,
- viac typov reflektorov,
- jednoduchšie servisné zásahy,
- prispôsobenie konkrétnemu projektu.
Cieľové skupiny
Tunelové svietidlá sú určené pre projektantov dopravných stavieb, investorov, správcov tunelov, realizačné spoločnosti a servisné organizácie. Modulárna konštrukcia, odolné materiály a flexibilný výber optiky umožňujú prispôsobiť riešenie technickým aj prevádzkovým požiadavkám jednotlivých projektov.
Každá cieľová skupina posudzuje tunelové osvetlenie z iného pohľadu. Projektant rieši svetelnotechnický návrh, optiku a výkon svietidiel. Investor sleduje životnosť zariadenia, náklady na prevádzku a budúci servis. Realizačná firma ocení jednoduchšie osadenie a nastaviteľné montážne konzoly. Správca tunela potrebuje rýchlu diagnostiku a krátke servisné zásahy, ktoré minimalizujú dopravné obmedzenia. Servisné organizácie zasa využijú modulárny nosník elektroniky, ktorý umožňuje pripraviť náhradný diel ešte pred výjazdom.
Hlavné cieľové skupiny
- projektanti cestných a diaľničných tunelov
- investori dopravných stavieb
- správcovia tunelov
- správcovia ciest a diaľnic
- realizačné spoločnosti
- servisné organizácie
- technické oddelenia verejných inštitúcií
- špecialisti na tunelové technológie
Dôvody výberu
Pri výbere tunelového svietidla rozhoduje nielen svetelný výkon, ale aj odolnosť konštrukcie, jednoduchý servis, vhodná optika a dlhodobá prevádzková spoľahlivosť. Kvalitný návrh pomáha zjednodušiť údržbu počas celej životnosti zariadenia.
Moderné tunelové osvetlenie musí zabezpečiť bezpečné podmienky pre vodičov a zároveň umožniť efektívnu správu technológie. Robustná konštrukcia z nehrdzavejúcej ocele EN 1.4571 (316Ti), jednoduché otváranie bez náradia, výmenný nosník elektroniky a možnosť použiť rôzne reflektory predstavujú kombináciu vlastností, ktoré uľahčujú servis aj budúce modernizácie. Správne navrhnuté svietidlo pomáha skracovať čas údržby a znižovať potrebu dlhých dopravných uzávierok.
Prečo zvoliť toto riešenie
- odolná konštrukcia pre náročné prostredie
- jednoduchá údržba bez použitia náradia
- modulárna elektrická výbava
- možnosť výberu viacerých reflektorov
- presné nastavenie pri montáži
- jednoduchšia budúca modernizácia
- efektívnejšie plánovanie servisných zásahov
Odporúčania pre návrh
Najlepší výsledok prináša návrh založený na svetelnotechnickom výpočte, správnej voľbe reflektora, vhodnom výkone a zohľadnení prevádzkových podmienok konkrétneho tunela.
Pred výberom tunelového svietidla je vhodné posúdiť geometriu tunela, intenzitu dopravy, spôsob riadenia osvetlenia, korózne zaťaženie prostredia aj budúci spôsob údržby. Projekt by mal určiť vhodný reflektor, výkon svietidla, spôsob regulácie a typ montážnych prvkov. Rovnako dôležité je preveriť možnosti servisného prístupu, aby bolo možné vykonávať budúce zásahy čo najrýchlejšie.
Odporúčané kroky
- vypracovať svetelnotechnický výpočet
- vybrať vhodný typ reflektora
- určiť požadovaný výkon svietidla
- navrhnúť spôsob regulácie osvetlenia
- preveriť korózne zaťaženie prostredia
- navrhnúť vhodný spôsob kotvenia
- pripraviť plán budúcej údržby
Kontakt
AZETA s.r.o.
Adresa: Hodžovo námestie , 2A811 06, Bratislava
Telefón: +421 917 762 020
E-mail: azeta@azeta.sk
Web: www.azetask
👉 Máte záujem o technické riešenie tunelového osvetlenia? Kontaktujte AZETA s.r.o., alebo autorizovaného dodávateľa. Odborníci vám pomôžu s výberom vhodného výkonu, optiky, spôsobu montáže aj elektrického vyhotovenia podľa požiadaviek konkrétneho tunelového projektu.
