Schodiskové stupne SP a P sú oceľové roštové prvky určené pre prevádzkové, servisné a prístupové schodiská. Typ SP sa vyrába z odporovo zváraných roštov, typ P z lisovaných roštov. Protišmyková nášľapná hrana, bočnice s montážnymi otvormi a možnosť atypickej výroby uľahčujú návrh aj montáž. https://www.grating.eu.sk/schodiskove-stupne-typ-sp-a-typ-p/
Schodiskové stupne SP a P značky GRATING sa používajú na oceľových schodiskách vedúcich k technologickým zariadeniam, servisným plošinám, lávkam a pracovným úrovniam. Typ SP vzniká z odporovo zváraného roštu, zatiaľ čo typ P z lisovaného roštu. Obidva varianty môžu obsahovať protišmykovú nášľapnú hranu a bočnice s pripravenými otvormi na skrutkové kotvenie. Výrobca ponúka typizované aj atypické rozmery podľa výkresovej dokumentácie. Konkrétnu únosnosť treba určiť podľa rozmeru stupňa, nosnej pásky, oka, rozpätia, podoprenia a spôsobu kotvenia.

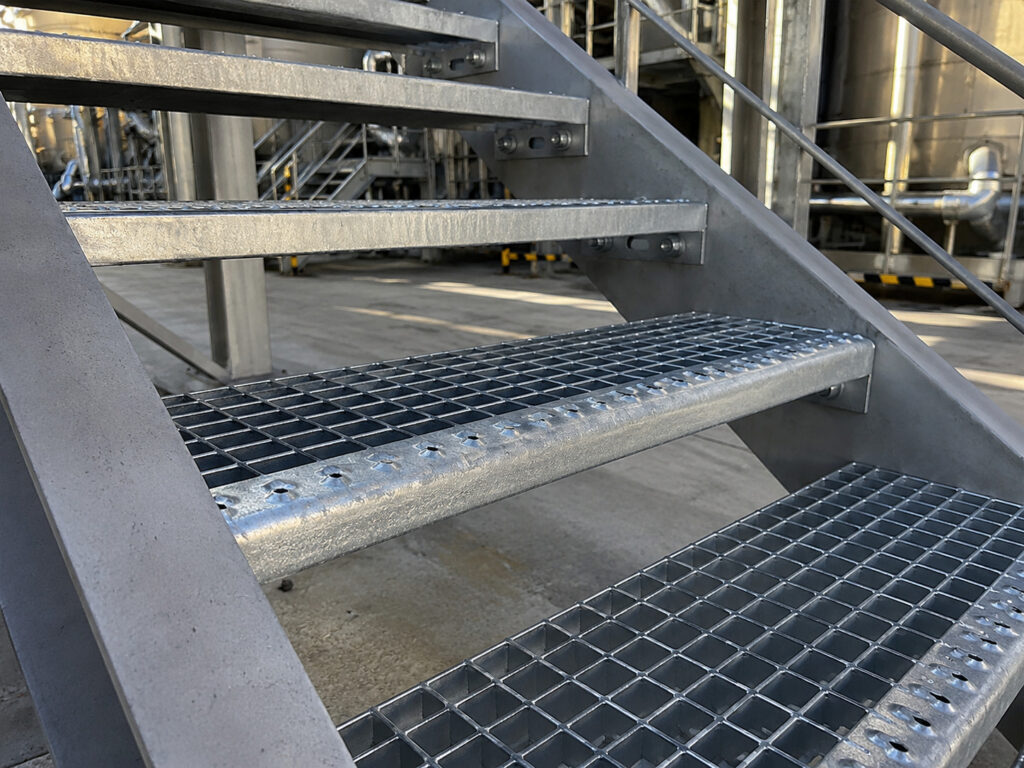

Oceľové priemyselné schodisko so schodiskovými stupňami typu SP alebo P. V popredí je viditeľná protišmyková nášľapná hrana, otvorená roštová konštrukcia zabezpečujúca odvod vody a nečistôt a bočnice s otvormi na kotviace skrutky, ktoré umožňujú pevné a presné upevnenie schodiskového stupňa k oceľovej konštrukcii.
Profil schodiskových stupňov SP a P
Schodiskové stupne SP a P predstavujú dva konštrukčné varianty oceľových roštových stupňov. Líšia sa spôsobom výroby roštu, usporiadaním oka a výsledným vzhľadom. Obidva typy možno prispôsobiť rozmerom oceľového schodiska a požiadavkám projektovej dokumentácie.
GRATING dodáva a spracúva roštové riešenia vrátane schodiskových stupňov z odporovo zváraných a lisovaných oceľových roštov. Typ SP využíva odporovo zváranú konštrukciu, pri ktorej sa priečne prúty spájajú s nosnými páskami zváraním. Typ P vzniká lisovaním priečnych a nosných pásikov do pravidelnej roštovej štruktúry. Prednú časť stupňa tvorí nášľapná hrana, ktorá podporuje bezpečný došľap a zároveň spevňuje okraj stupňa. Bočnice s montážnymi otvormi umožňujú pripojenie stupňa k oceľovým schodniciam.
Základné vlastnosti produktu
- typ SP z odporovo zváraného roštu,
- typ P z lisovaného roštu,
- protišmyková nášľapná hrana,
- bočnice s pripravenými montážnymi otvormi,
- typizované aj atypické rozmery,
- výroba podľa výkresovej dokumentácie,
- možnosť rôznych rozmerov oka a nosných pások,
- skrutkové pripojenie k oceľovej konštrukcii.
Použitie a oblasti nasadenia
Schodiskové stupne SP a P sa používajú najmä na oceľových servisných, prevádzkových a prístupových schodiskách. Otvorená roštová konštrukcia prepúšťa vodu a drobné nečistoty, zatiaľ čo protišmyková hrana podporuje bezpečný pohyb v technických a priemyselných objektoch.
Projektanti môžu schodiskové stupne SP a P začleniť do oceľových schodísk zabezpečujúcich prístup k výrobným zariadeniam, technologickým pracoviskám, servisným plošinám a obslužným lávkam. Pri návrhu treba zohľadniť očakávané zaťaženie, rozmery stupňa, veľkosť oka, nosnú pásku, spôsob kotvenia a prevádzkové prostredie. Realizačné firmy môžu využiť pripravené bočnice s montážnymi otvormi a výrobu podľa výkresovej dokumentácie. Pre vonkajšie alebo korózne namáhané prostredie treba zvoliť vhodný materiál a povrchovú úpravu podľa podmienok projektu a potvrdenej ponuky výrobcu.
TABUĽKA – Použitie schodiskových stupňov SP a P
| Oblasť použitia | Typ konštrukcie | Praktický prínos | Odporúčanie |
|---|---|---|---|
| Priemyselné haly | Prevádzkové a servisné schodiská | Pevná roštová konštrukcia a jednoduché kotvenie | Typ SP alebo P vybrať podľa projektu |
| Výrobné závody | Prístupy k zariadeniam a pracovným úrovniam | Protišmyková nášľapná hrana a demontovateľné spojenie | Rozmer a typ roštu určiť podľa zaťaženia |
| Energetické prevádzky | Technické a údržbové schodiská | Otvorená konštrukcia prepúšťa vodu a nečistoty | Zohľadniť prostredie a povrchovú úpravu |
| ČOV a vodárne | Schodiská vo vlhkom alebo koróznom prostredí | Odvod vody cez roštovú nášľapnú plochu | Povrchovú úpravu určiť podľa korózneho namáhania |
| Logistické objekty | Servisné a technologické prístupy | Možnosť atypickej výroby podľa konštrukcie | Overiť rozmery a polohu kotviacich otvorov |
| Verejné technické objekty | Prístupové oceľové schodiská | Protišmyková hrana podporuje bezpečný došľap | Zohľadniť intenzitu používania a údržbu |
Tabuľka porovnáva hlavné oblasti, v ktorých možno použiť schodiskové stupne SP a P. Pri výbere treba posúdiť najmä zaťaženie, rozmery stupňa, typ roštu, spôsob kotvenia a podmienky prostredia. Povrchová úprava sa nemá určovať všeobecne, ale podľa konkrétneho korózneho a prevádzkového namáhania.
Technické parametre a technické súvislosti
Schodiskové stupne SP a P sa líšia technológiou výroby a štandardným rozmerom oka. Výrobca uvádza nosné pásky 30 × 2, 30 × 3, 40 × 2 a 40 × 3 mm. Typ SP má štandardné oko 34 × 38 mm, typ P 33 × 33 mm.
Variant SP sa vyrába z odporovo zváraného oceľového roštu so štandardným okom 34 × 38 mm. Typ P využíva lisovaný rošt so štandardným okom 33 × 33 mm. Medzi ďalšie dostupné rozmery patria napríklad oká 34 × 51 mm alebo 33 × 11 mm. Nosné pásky môžu mať rozmery 30 × 2 mm, 30 × 3 mm, 40 × 2 mm alebo 40 × 3 mm. Konkrétny variant treba vybrať podľa dĺžky stupňa, požadovaného zaťaženia, rozpätia, spôsobu podoprenia a projektovej dokumentácie. Schodiskové stupne SP a P sa vyrábajú v kontexte DIN 24531-1:2006-04 – Roste als Stufen – Teil 1: Gitterroste aus metallischen Werkstoffen, ktorá sa vzťahuje na kovové rošty používané ako schodiskové stupne. Technické označenie normy patrí výhradne do tejto sekcie.
TABUĽKA – Technické porovnanie typov SP a P
| Parameter | Typ SP | Typ P |
| Spôsob výroby | Odporovo zváraný rošt | Lisovaný rošt |
| Štandardné oko | 34 × 38 mm | 33 × 33 mm |
| Ďalšie možné oko | napr. 34 × 51 mm | napr. 33 × 11 mm |
| Nosné pásky | 30 × 2, 30 × 3, 40 × 2, 40 × 3 mm | 30 × 2, 30 × 3, 40 × 2, 40 × 3 mm |
| Predná hrana | Protišmyková nášľapná hrana | Protišmyková nášľapná hrana |
| Bočnice | S montážnymi otvormi | S montážnymi otvormi |
| Rozmery | Typizované alebo podľa výkresu | Typizované alebo podľa výkresu |
| Montáž ku schodnici | Bočnice a spojovací komplet M12 | Bočnice a spojovací komplet M12 |
Technické porovnanie ukazuje hlavné rozdiely medzi schodiskovými stupňami SP a P. Typ SP využíva odporovo zváraný rošt, zatiaľ čo typ P tvorí lisovaný rošt. Rozmery nosných pások, oka a stupňa treba vždy vybrať podľa projektovaného zaťaženia, rozpätia a spôsobu podoprenia.
Poznámka: Konkrétnu prípustnú záťaž nemožno určiť iba podľa označenia SP alebo P. Závisí od rozmeru stupňa, nosnej pásky, rozmeru oka, materiálu, podoprenia a spôsobu kotvenia.
Montáž schodiskových stupňov
Na kotvenie stupňov k oceľovej konštrukcii výrobca uvádza pozinkovaný spojovací komplet so skrutkou M12 × 35, maticou M12 a podložkami pre skrutku M12. V aktuálnom technickom označení možno spojovacie prvky opísať ako skrutku podľa ISO 4017, maticu podľa ISO 4032 a ploché podložky podľa ISO 7089. Starší technický podklad používa označenia DIN 933, DIN 934 a DIN 125 A.
Pred konečným dotiahnutím treba skontrolovať vôľu medzi bočnicou stupňa a oceľovou schodnicou. Väčšiu medzeru je potrebné vymedziť podložkami, aby pri uťahovaní nedošlo k deformácii bočnice alebo k nadmernému namáhaniu zvarových spojov.

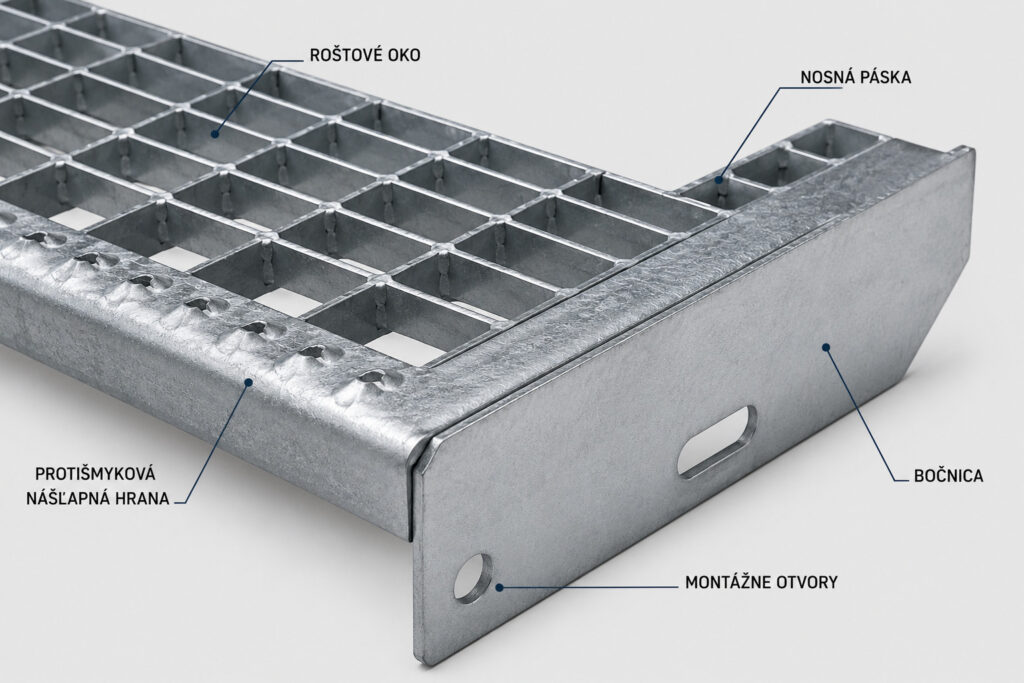

Detail schodiskového stupňa SP alebo P zobrazuje hlavné konštrukčné prvky vrátane nosnej pásky, roštového oka, protišmykovej nášľapnej hrany, bočnice a montážnych otvorov. Takéto riešenie zabezpečuje vysokú pevnosť, bezpečný pohyb po schodisku a spoľahlivé kotvenie schodiskového stupňa k oceľovej nosnej konštrukcii.
Čo to znamená pre prax
Schodiskové stupne SP a P zjednodušujú návrh a montáž oceľových schodísk vďaka typizovaným aj atypickým rozmerom, bočniciam s pripravenými montážnymi otvormi a skrutkovému kotveniu. V praxi pomáhajú obmedziť dodatočné úpravy na stavbe a umožňujú výmenu jednotlivého stupňa.
Pre projektantov znamenajú schodiskové stupne SP a P možnosť presne zosúladiť rozmery stupňa, nosnú pásku, rozmer oka a polohu kotviacich otvorov s oceľovou konštrukciou. Výrobcovia oceľových konštrukcií môžu objednať typizované alebo atypické vyhotovenie podľa výkresovej dokumentácie. Montážne firmy využívajú bočnice s pripravenými otvormi a skrutkové spojenie, ktoré umožňuje montáž bez zvárania stupňa priamo na stavbe. Správcovia objektov môžu kontrolovať stav spojov a podľa potreby demontovať alebo vymeniť samostatný stupeň bez zásahu do celého schodiskového ramena.
Praktické prínosy pre projekt a realizáciu
- presné prispôsobenie rozmerov oceľovej konštrukcii,
- možnosť výroby podľa výkresovej dokumentácie,
- obmedzenie dodatočného rezania alebo vŕtania na stavbe,
- skrutkové pripojenie k schodniciam,
- možnosť demontáže a výmeny samostatného stupňa,
- otvorená roštová plocha prepúšťajúca vodu a drobné nečistoty,
- výber typu roštu, oka a nosnej pásky podľa projektu.
Výhody a benefity schodiskových stupňov SP a P
Hlavnými výhodami schodiskových stupňov SP a P sú protišmyková nášľapná hrana, otvorená roštová konštrukcia, skrutkové kotvenie a možnosť výroby podľa konkrétneho projektu. Správne zvolený stupeň zjednodušuje montáž a podporuje bezpečný pohyb po oceľovom schodisku.
Predná nášľapná hrana vytvára výraznejšiu došľapovú plochu a podporuje bezpečný nástup na stupeň. Otvorený rošt prepúšťa vodu, prach a drobné nečistoty, čo je praktické najmä na servisných a technologických schodiskách. Výroba podľa výkresovej dokumentácie môže obmedziť potrebu dodatočných úprav na stavbe. Bočnice s montážnymi otvormi umožňujú skrutkové kotvenie k schodniciam a následnú demontáž jednotlivého stupňa. Výsledná funkčnosť však vždy závisí od správneho návrhu, vhodného zaťaženia, povrchovej úpravy a pravidelnej kontroly spojov.
Hlavné výhody
- protišmyková nášľapná hrana podporujúca bezpečný došľap,
- otvorená nášľapná plocha s odvodom vody a nečistôt,
- typizované aj atypické rozmery,
- možnosť prispôsobiť rozmer oka a nosnú pásku,
- bočnice s pripravenými montážnymi otvormi,
- demontovateľné skrutkové spojenie,
- možnosť protišmykového zúbkovania podľa použitia,
- výroba podľa technickej dokumentácie projektu.
Cieľové skupiny
Schodiskové stupne SP a P sú určené pre projektantov, výrobcov oceľových konštrukcií, stavebné a montážne firmy, investorov aj správcov technických objektov. Každá skupina využíva inú výhodu – od presného návrhu cez jednoduchšiu montáž až po kontrolu a výmenu jednotlivých stupňov.
Projektanti oceľových konštrukcií môžu zvoliť typ roštu, rozmery, nosnú pásku a spôsob kotvenia podľa prevádzkových podmienok. Architekti môžu pracovať s rozdielnym vzhľadom odporovo zváraného a lisovaného roštu. Výrobcovia oceľových konštrukcií získavajú možnosť objednať stupne podľa presných rozmerov schodiska. Montážne firmy využívajú pripravené bočnice a skrutkové spojenie. Investori a správcovia budov môžu vďaka demontovateľnému kotveniu kontrolovať spoje a podľa technického stavu vymeniť jednotlivý stupeň.
Pre koho je produkt vhodný
- projektanti oceľových a technologických konštrukcií,
- architekti priemyselných a technických objektov,
- výrobcovia oceľových schodísk,
- stavebné a montážne spoločnosti,
- priemyselné výrobné podniky,
- prevádzkovatelia energetických a vodohospodárskych objektov,
- facility manažéri a správcovia budov,
- investori a developeri technických stavieb.
Dôvody výberu produktu
Schodiskové stupne SP a P sú vhodnou voľbou pre projekty, ktoré vyžadujú presné rozmerové prispôsobenie, otvorenú roštovú nášľapnú plochu a skrutkové kotvenie. Výber medzi typom SP a P závisí od požadovaného vzhľadu, rozmeru oka, zaťaženia a podmienok prevádzky.
Výber schodiskových stupňov GRATING umožňuje spojiť typizované riešenie s výrobou atypických rozmerov podľa výkresovej dokumentácie. Projektant môže určiť dĺžku a šírku stupňa, rozmer nosnej pásky, veľkosť oka a polohu kotviacich otvorov. Tým sa znižuje riziko rozmerovej nezhody medzi stupňom a oceľovou schodnicou. Dostupnosť odporovo zváraného typu SP a lisovaného typu P zároveň umožňuje zvoliť riešenie podľa technických aj vizuálnych požiadaviek projektu.
Prečo zvoliť schodiskové stupne SP alebo P
- výber medzi odporovo zváraným a lisovaným roštom,
- typizované aj atypické rozmery,
- výroba podľa výkresovej dokumentácie,
- viacero rozmerov oka a nosných pások,
- pripravené bočnice s montážnymi otvormi,
- skrutkové kotvenie bez potreby privarenia stupňa,
- dostupnosť technických podkladov a kontaktu na konzultáciu vyhotovenia,
- použitie pri nových schodiskách aj rekonštrukciách.
Ako vybrať typ SP alebo P
Typ SP alebo P nemožno vyberať iba podľa názvu alebo vzhľadu. Rozhodujú rozmery stupňa, zaťaženie, rozmer nosnej pásky, veľkosť oka, podoprenie, prevádzkové prostredie a požiadavky na údržbu. Konečný výber treba koordinovať s projektantom a výrobcom oceľovej konštrukcie.
Typ SP používa odporovo zváraný rošt a typ P lisovaný rošt. Samotná technológia výroby však neurčuje automaticky vhodnosť stupňa pre konkrétnu stavbu. Pri výbere treba poznať svetlú vzdialenosť medzi schodnicami, požadovanú šírku a hĺbku nášľapu, prevádzkové zaťaženie, rozmer oka a podmienky prostredia. Dôležité sú aj požiadavky na protišmykovú úpravu, povrchovú ochranu a rozstup kotviacich otvorov. Pred objednaním je vhodné porovnať výkres stupňa s výkresom celej oceľovej konštrukcie.
Rozhodovacia tabuľka pre výber stupňa
| Kritérium | Čo treba posúdiť | Vplyv na výber |
|---|---|---|
| Spôsob výroby roštu | Odporovo zváraný alebo lisovaný rošt | Určuje konštrukčný vzhľad a usporiadanie roštu |
| Rozmery stupňa | Šírka, hĺbka a vzdialenosť medzi schodnicami | Rozhodujú o atypickej alebo typizovanej výrobe |
| Nosná páska | Výška a hrúbka nosnej pásky | Ovplyvňuje mechanické vlastnosti stupňa |
| Rozmer oka | Hustota a členenie roštovej plochy | Ovplyvňuje priechodnosť nečistôt a charakter nášľapu |
| Zaťaženie | Počet používateľov a prevádzkový režim | Vyžaduje technické posúdenie konkrétneho variantu |
| Prostredie | Interiér, exteriér, vlhkosť alebo korózne namáhanie | Určuje vhodný materiál a povrchovú úpravu |
| Kotvenie | Poloha otvorov, skrutky a montážna vôľa | Ovplyvňuje kompatibilitu so schodnicami |
| Protišmyková úprava | Nášľapná hrana alebo zúbkovanie | Závisí od rizika pošmyknutia a znečistenia |
Rozhodovacia tabuľka ukazuje, že výber medzi schodiskovým stupňom SP a P závisí od viacerých súvisiacich parametrov. Najdôležitejšie sú rozmery stupňa, nosná páska, veľkosť oka, prevádzkové zaťaženie, prostredie a spôsob kotvenia. Typ roštu sa preto musí posudzovať spolu s celou oceľovou konštrukciou.
Kontrola a údržba počas prevádzky
Pravidelná kontrola schodiskových stupňov zahŕňa najmä stav kotviacich skrutiek, bočníc, nášľapnej hrany, roštovej plochy a povrchovej ochrany. Znečistenie, uvoľnené spoje alebo mechanické poškodenie môžu znižovať bezpečnosť používania.
Správca objektu by mal pravidelne kontrolovať, či nie sú kotviace skrutky uvoľnené, bočnice deformované a zvary viditeľne poškodené. Nášľapnú plochu a prednú hranu treba udržiavať bez nánosov blata, mastnoty, ľadu alebo iných nečistôt. Pri vonkajšom použití je potrebné sledovať aj stav povrchovej ochrany a prípadné prejavy korózie. Poškodený alebo nadmerne deformovaný stupeň sa nemá opravovať bez technického posúdenia; skrutkové kotvenie však umožňuje jeho demontáž a výmenu.
Odporúčané kontrolné body
- dotiahnutie a stav kotviacich skrutiek,
- vôľa medzi bočnicou a schodnicou,
- deformácia nosných pások,
- poškodenie zvarových spojov,
- stav protišmykovej nášľapnej hrany,
- znečistenie roštovej plochy,
- poškodenie povrchovej ochrany,
- lokálne prejavy korózie.
Odporúčania pre návrh a objednanie
Pri objednávaní schodiskových stupňov SP a P treba pripraviť presné rozmery, typ roštu, veľkosť oka, nosnú pásku, polohu montážnych otvorov a požadovanú povrchovú úpravu. Kompletné technické zadanie znižuje riziko rozmerovej nezhody a dodatočných úprav na stavbe.
Pred výrobou je vhodné zosúladiť výkres schodiskového stupňa s dokumentáciou oceľového schodiska. Projektant alebo výrobca konštrukcie by mal určiť najmä šírku a hĺbku stupňa, vzdialenosť medzi schodnicami, rozmery bočníc, rozstup kotviacich otvorov, veľkosť oka a nosnú pásku. Pri vonkajšom alebo korózne namáhanom prostredí treba potvrdiť vhodný materiál a povrchovú úpravu. Ak sa požaduje zvýšená protišmyková ochrana, treba ju uviesť už v objednávke a zohľadniť podmienky prevádzky.
Údaje potrebné pre objednávku
- požadovaný typ SP alebo P,
- šírka a hĺbka stupňa,
- vzdialenosť medzi schodnicami,
- rozmer nosnej pásky,
- veľkosť oka,
- poloha a priemer montážnych otvorov,
- spôsob kotvenia,
- požiadavka na protišmykové zúbkovanie,
- materiál a povrchová úprava,
- počet kusov,
- výkres alebo technická dokumentácia.
FAQ
Aký je rozdiel medzi schodiskovým stupňom SP a P?
Typ SP sa vyrába z odporovo zváraného roštu, zatiaľ čo typ P z lisovaného roštu. Líšia sa spôsobom výroby, usporiadaním oka a výsledným vzhľadom. Vhodný typ treba vybrať podľa rozmerov, zaťaženia, konštrukcie schodiska a prevádzkových podmienok.
Aké rozmery oka majú schodiskové stupne SP a P?
Výrobca uvádza pri type SP štandardné oko 34 × 38 mm a pri type P oko 33 × 33 mm. Dostupné môžu byť aj ďalšie rozmery, napríklad 34 × 51 mm alebo 33 × 11 mm.
Dajú sa schodiskové stupne vyrobiť v atypických rozmeroch?
Áno. Stupne možno vyrobiť podľa výkresovej dokumentácie vrátane individuálnej šírky, hĺbky, nosnej pásky, veľkosti oka a polohy montážnych otvorov.
Sú schodiskové stupne vhodné do exteriéru?
Môžu sa použiť aj v exteriéri, ale treba zvoliť vhodný materiál a povrchovú úpravu podľa vlhkosti, korózneho namáhania a ďalších podmienok prostredia.
Ako sa schodiskové stupne montujú?
Stupne majú bočnice s montážnymi otvormi a ku schodniciam sa pripájajú skrutkovým kompletom M12. Pred dotiahnutím treba skontrolovať montážnu vôľu a prípadnú väčšiu medzeru vymedziť podložkami.
Čo určuje únosnosť schodiskového stupňa?
Únosnosť závisí od šírky a hĺbky stupňa, rozmeru nosnej pásky, veľkosti oka, materiálu, rozpätia, spôsobu podoprenia a kotvenia. Nemožno ju určiť iba podľa označenia SP alebo P.
