Sádrokartónové sálavé panely HEAT DIAMANT umožňujú vytvoriť stropné chladenie a vykurovanie priamo v konštrukcii podhľadu bez viditeľných vykurovacích alebo chladiacich telies. Integrované vodné potrubie PE-Xa alebo PE-RT prenáša teplo alebo chlad a viac rozmerových variantov uľahčuje návrh aktívnej plochy podľa dispozície miestnosti. https://www.heat.sk/stropne-chladenie-kurenie/
Panely HEAT DIAMANT spájajú sadrokartónovú dosku hrúbky 15 mm, hliníkovú fóliu a zo zadnej strany integrované potrubie približne 10 mm. Výrobca používa podľa zvoleného variantu potrubia Uponor, REHAU, FV Plast alebo John Guest. Rozstup rúrok je približne 45 mm a uloženie potrubia v tvare slimáka vytvára hustú aktívnu plochu stropu. K dispozícii sú panely s priestorom na svietidlá, verzie bez voľnej stredovej zóny a vyhotovenie s hornou izoláciou EPS 150 hrúbky 15 mm. Systém tak umožňuje prispôsobiť chladenie a vykurovanie architektúre aj technickému riešeniu interiéru.
Montáž sálavých panelov HEAT DIAMANT do sadrokartónového stropu v systéme suchej výstavby. Panely s integrovaným PE-Xa/PE-RT potrubím vytvárajú aktívnu stropnú plochu pre sálavé chladenie a vykurovanie interiéru.
Profil sálavých panelov HEAT DIAMANT
HEAT DIAMANT je vodný sálavý systém určený pre stropné chladenie a vykurovanie v suchej výstavbe. Aktívne potrubie výrobca integruje priamo do zadnej strany sadrokartónovej dosky, takže technológia zostáva po dokončení podhľadu skrytá.
Základ systému tvorí zosilnená a impregnovaná sadrokartónová doska Knauf Diamant s frézovanými drážkami pre vodné potrubie. Na zadnej strane sa nachádza integrovaný register PE-Xa alebo PE-RT, pričom hornú časť panelu dopĺňa hliníková fólia. Takáto konštrukcia vytvára aktívny stavebný prvok, ktorý sa montážne začleňuje do sadrokartónového stropu. HEAT vyrába viac štandardných rozmerov a podľa požiadavky deklaruje aj atypické vyhotovenia. Projektant preto môže aktívnu plochu rozdeliť podľa dispozície miestnosti, požadovaného výkonu, osvetlenia a ďalších prvkov technického zariadenia budovy.
- sadrokartónová doska Knauf Diamant hrúbky 15 mm,
- integrované PE-Xa alebo PE-RT potrubie,
- priemer potrubia približne 10 mm,
- rozstup rúrok približne 45 mm,
- potrubie vedené v tvare slimáka,
- viac štandardných rozmerov,
- možnosť atypickej výroby podľa projektu.
Použitie a oblasti nasadenia
Stropné sálavé panely HEAT DIAMANT sa používajú v novostavbách aj rekonštrukciách, kde projekt počíta so sadrokartónovým podhľadom a vodným vykurovacím alebo chladiacim systémom. Vhodné sú najmä tam, kde má zostať interiér bez viditeľných radiátorov alebo nástenných chladiacich jednotiek.
Panely možno zaradiť do rodinných domov, bytov, kancelárií, administratívnych priestorov a ďalších interiérov so suchou stropnou konštrukciou. Pri novostavbe môže projektant rozložiť aktívne plochy už počas koordinácie profesií. Pri rekonštrukcii treba preveriť najmä dostupnú stavebnú výšku, nosnosť podkladu a možnosti vedenia hydraulických rozvodov. Varianty panelov umožňujú prispôsobiť systém polohe svietidiel a ďalších prvkov podhľadu. Neaktívne miesta možno vyplniť bežným sadrokartónom rovnakej hrúbky, takže nie je potrebné aktivovať celý strop. HEAT DIAMANT L vytvára v strednej časti panelu voľnú zónu na inštaláciu svietidiel alebo ďalších doplnkov. HEAT DIAMANT S túto neaktívnu zónu nemá a využíva väčšiu časť panelu na potrubie. Variant HEAT DIAMANT S/P dopĺňa hornú vrstvu EPS 150 hrúbky 15 mm, ktorá zvyšuje tepelný odpor smerom nad panel.
Tabuľka- Výber variantu HEAT DIAMANT
| Variant | Konštrukčné riešenie | Priestor na svetlá | Praktické použitie |
|---|---|---|---|
| HEAT DIAMANT L | aktívny register + voľná stredová plocha | áno | stropy so svietidlami a ďalšími prvkami |
| HEAT DIAMANT S | väčšie využitie plochy potrubím | nie | keď má prioritu využitie aktívnej plochy |
| HEAT DIAMANT S/P | aktívny panel + 15 mm EPS 150 | nie | keď treba zvýšiť tepelný odpor smerom nad panel |
Tabuľka porovnáva základné varianty sálavých panelov HEAT DIAMANT L, S a S/P podľa konštrukčného riešenia, možnosti integrácie svietidiel a vhodnosti pre konkrétny projekt. Uľahčuje projektantom a realizačným firmám výber panelu podľa požadovanej aktívnej plochy, usporiadania stropu a tepelnoizolačných požiadaviek.
- rodinné domy – jedna stropná plocha môže slúžiť na chladenie aj vykurovanie,
- byty a apartmány – technológia nezaberá priestor na stenách,
- kancelárie – variant L uľahčuje koordináciu so svietidlami,
- novostavby – aktívnu plochu možno navrhnúť spolu s ostatnými profesiami,
- rekonštrukcie – systém využíva princíp suchej výstavby,
- členité miestnosti – viac rozmerov a atypická výroba rozširujú možnosti návrhu.
Technické parametre a technické súvislosti
Panely HEAT DIAMANT používajú sadrokartónovú dosku hrúbky 15 mm, potrubie približne 10 mm a rozstup rúrok okolo 45 mm. Podľa variantu sa mení rozmer panelu, dĺžka potrubia, aktívna plocha a možnosť vytvoriť priestor na svietidlá.
Pri návrhu systému sú rozhodujúce najmä rozmery panelov, dĺžka potrubia, hydraulické zapojenie a aktívna plocha. Variant 625 × 2000 mm s voľnou zónou pre svietidlá obsahuje podľa podkladov HEAT približne 16,05 m potrubia, zatiaľ čo verzia bez voľnej zóny rovnakého rozmeru používa približne 23,2 m potrubia. Vodný objem závisí od konkrétneho priemeru a hrúbky steny zvoleného potrubia; pri uvádzaných rozmeroch sa orientačne pohybuje približne 0,043–0,049 l/m. Preto treba pri hydraulickom návrhu pracovať s údajmi konkrétne vybranej rúry, nie s jednou univerzálnou hodnotou.
Tabuľka-Technické údaje a varianty panelov
| Variant / rozmer | Plocha | Dĺžka potrubia | Priestor na svetlá | Poznámka |
| L 625 × 2000 mm | 1,250 m² | 16,05 m | áno | veľký panel s voľnou zónou |
| L 625 × 1200 mm | 0,750 m² | 10,05 m | áno | kratší modul |
| L 625 × 1000 mm | 0,625 m² | 9,05 m | áno | kompaktný modul |
| L 625 × 800 mm | 0,500 m² | 7,05 m | áno | najkratší uvedený modul |
| S 625 × 2000 mm | 1,250 m² | 23,2 m | nie | väčšie využitie aktívnej plochy |
| S 625 × 1000 mm | 0,625 m² | 11,0 m | nie | kratší plne aktívny variant |
| S/P 625 × 2000 mm | 1,250 m² | 23,2 m | nie | doplnený o EPS 150 |
| S/P 625 × 1000 mm | 0,625 m² | 11,0 m | nie | EPS 150, kompaktný rozmer |
Tabuľka sumarizuje technické parametre sálavých panelov HEAT DIAMANT podľa variantu a rozmeru. Porovnáva plochu panelu, celkovú dĺžku integrovaného potrubia a možnosť osadenia svietidiel, vďaka čomu uľahčuje projektantovi výber vhodného riešenia pre konkrétnu aktívnu plochu stropného chladenia alebo vykurovania. Údaje vychádzajú z technických podkladov výrobcu HEAT.
Zdrojové tabuľky HEAT obsahujú pri niektorých riadkoch zjavne nesprávne opakovanú hodnotu dĺžky 2000 mm; v tejto tabuľke sú rozmery zosúladené s označením jednotlivých panelov a matematicky prepočítanou plochou. Zdroj napríklad pri variante 625 × 1000 mm uvádza plochu približne 0,62 m², pričom presný geometrický výpočet je 0,625 m².
Použitá sadrokartónová doska Knauf Diamant má pri príslušných aktuálnych variantoch klasifikáciu reakcie na oheň A2-s1,d0. Táto hodnota opisuje reakciu samotnej dosky na oheň, nie požiarnu odolnosť kompletnej stropnej konštrukcie. Požiarnu odolnosť celej zostavy preto treba pri projekte preukázať samostatne; nemožno ju odvodiť iba z klasifikácie dosky.
- základná hrúbka sadrokartónu: 15 mm,
- potrubie: PE-Xa alebo PE-RT,
- vonkajší rozmer potrubia: približne 10 mm,
- rozstup rúrok: približne 45 mm,
- vedenie potrubia: slimák,
- orientačný vodný objem: približne 0,043–0,049 l/m podľa potrubia,
- voliteľná horná izolácia variantu S/P: EPS 150, 15 mm.

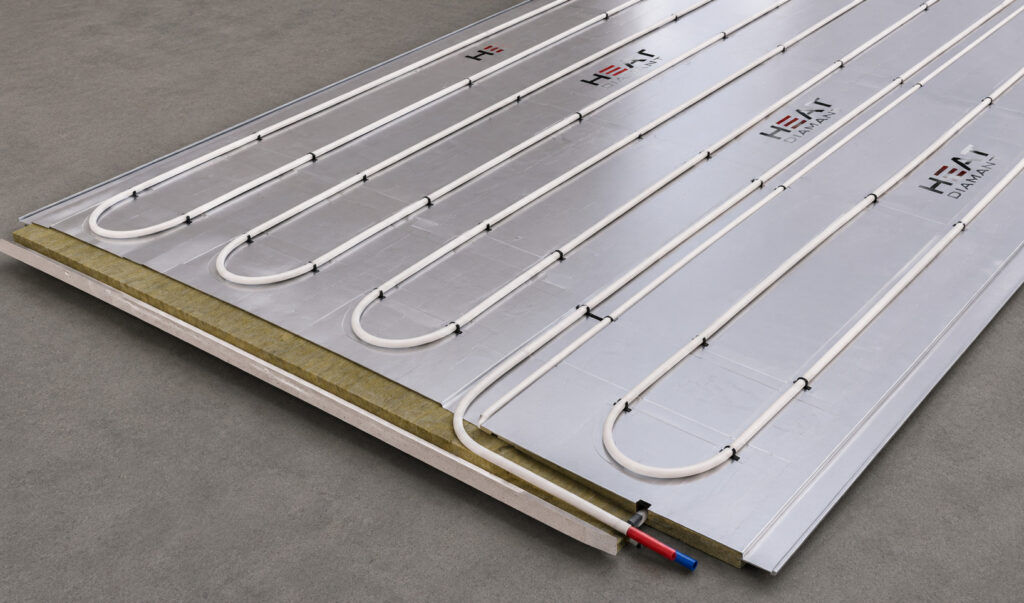

Technický detail zadnej strany sálavého panelu HEAT DIAMANT znázorňuje vedenie integrovaného PE-Xa/PE-RT potrubia, aktívnu plochu panelu a jeho vrstvenú konštrukciu. Riešenie využíva vodný register na stropné chladenie a vykurovanie a umožňuje jeho začlenenie do systému suchej výstavby.
Čo to znamená pre prax
Pre projektanta znamenajú panely HEAT DIAMANT možnosť rozdeliť strop na aktívne a neaktívne plochy a prispôsobiť systém dispozícii miestnosti. Pre realizačnú firmu je dôležitá koordinácia roštu, potrubí, spojov a tlakovej skúšky ešte pred finálnym zatvorením stropu.
Výrobca pri montáži uvádza postup od vytvorenia kovového alebo dreveného roštu cez osadenie pripojovacích potrubí a panelov až po hydraulické spojenie systému. Pred zatmelením sa má rozvod prepláchnuť a vykonať tlaková skúška tesnosti spojov. Až následne sa strop dokončí tmelením a maľovaním. Tento postup znižuje riziko, že sa prípadná netesnosť odhalí až po dokončení povrchu. HEAT pri zapájaní upozorňuje aj na zásady Tichelmannovho zapojenia, ktorého cieľom je priaznivejšie hydraulické rozdelenie medzi jednotlivé vetvy.
Aktívne panely HEAT DIAMANT možno kombinovať s neaktívnymi sadrokartónovými plochami rovnakej hrúbky. Projektant tak môže rozmiestniť aktívne časti podľa požadovaného výkonu, polohy osvetlenia, revíznych otvorov a ďalších technických prvkov.
- aktívnu plochu možno modulovať podľa dispozície,
- svietidlá možno koordinovať s variantom L,
- neaktívne miesta možno doplniť bežným sadrokartónom,
- pred uzatvorením stropu treba vykonať tlakovú skúšku,
- hydraulické okruhy treba posudzovať podľa dĺžok a tlakových strát,
- trasy zabudovaného potrubia je vhodné zaznamenať do dokumentácie skutočného vyhotovenia.
Výhody a benefity
HEAT DIAMANT spája vykurovaciu a chladiacu funkciu so stavebnou plochou stropu. Investor získava čistý interiér bez klasických radiátorov, projektant variabilné rozmiestnenie aktívnych plôch a realizátor riešenie vhodné pre suchú výstavbu.
Sálavý strop ponecháva steny voľné pre nábytok, presklenie a ďalšie architektonické prvky. Jeden systém možno podľa návrhu využívať na vykurovanie aj chladenie, takže strop získava dve prevádzkové funkcie. Viac rozmerov panelov pomáha prispôsobiť aktívnu plochu miestnosti a obmedziť použitie slepých plôch. Variant so svetelnou zónou uľahčuje koordináciu osvetlenia, zatiaľ čo verzia bez nej využíva väčšiu plochu na potrubný register. Suchá výstavba zároveň znižuje potrebu mokrých stavebných procesov pri realizácii podhľadu.
- vykurovanie aj chladenie jednou aktívnou plochou,
- voľné steny bez klasických radiátorov,
- čisté architektonické riešenie interiéru,
- viac štandardných rozmerov,
- možnosť atypického vyhotovenia,
- koordinácia panelov so svietidlami,
- systém vhodný pre suchú montáž.
Cieľové skupiny
Sálavé panely HEAT DIAMANT sú určené najmä projektantom TZB, architektom, realizačným firmám, investorom, developerom a správcom objektov. Každá skupina využíva systém z iného dôvodu – od návrhu hydrauliky až po úsporu priestoru a koordináciu interiéru.
Pre projektanta TZB je dôležitá možnosť pracovať s viacerými rozmermi, dĺžkami potrubia a aktívnymi plochami. Architekt získava stropné riešenie bez výrazných koncových zariadení na stenách. Realizačná firma montuje panel s už integrovaným potrubným registrom. Investor alebo developer môže jednou stropnou plochou riešiť dva prevádzkové režimy. Facility management potrebuje najmä dokumentáciu zabudovaných trás, výsledky tlakových skúšok a správne hydraulické nastavenie systému.
- projektanti TZB – návrh okruhov a aktívnej plochy,
- architekti – čisté riešenie interiéru,
- realizačné firmy – prefabrikovaný aktívny prvok,
- investori – spojenie vykurovania a chladenia,
- developeri – flexibilnejšie technické riešenie projektu,
- facility management – kontrolovateľná prevádzka a dokumentácia,
- technický nákup – výber rozmeru, variantu a potrubia.
Dôvody výberu sálavých panelov HEAT DIAMANT
HEAT DIAMANT dáva projektu technickú variabilitu, viac rozmerových možností a jasne definovaný spôsob zabudovania do stropu. Výber konkrétneho variantu možno prispôsobiť svietidlám, hydraulike, skladbe podhľadu aj požadovanej aktívnej ploche.
Pri výbere plošného systému je dôležité, aby projektant poznal rozmery panelov, dĺžky potrubí, spôsob montáže a možnosti hydraulického zapojenia. HEAT zverejňuje produktové údaje, montážne informácie aj schémy zostáv. Výrobca ponúka verzie so svetelnou zónou, bez nej a variant s doplnkovou tepelnou izoláciou. Takáto skladba umožňuje vybrať panel podľa konkrétneho stropu namiesto prispôsobovania celej miestnosti jednému typu výrobku. Konečný počet panelov, aktívnu plochu, prietoky a teplotný režim však musí určiť odborný tepelnotechnický a hydraulický návrh.
- viac rozmerových variantov,
- dve základné koncepcie aktívnej plochy,
- variant s doplnkovou izoláciou,
- dostupné montážne podklady,
- možnosť atypickej výroby,
- vhodnosť pre suchú stropnú konštrukciu,
- možnosť prispôsobiť návrh jednotlivým miestnostiam.
Odporúčania pre sálavé panely HEAT DIAMANT
Pred výberom panelov treba vypočítať potrebný vykurovací a chladiaci výkon, určiť aktívnu plochu, polohu svietidiel a hydraulické vetvy. Pri chladiacom režime musí projekt zároveň riešiť reguláciu teploty vody a ochranu pred kondenzáciou.
Rozmery panelov vyberajte až po koordinácii so svietidlami, vzduchotechnikou, revíznymi otvormi a ďalšími stropnými prvkami. Hydraulické okruhy navrhujte podľa skutočných dĺžok potrubia, tlakových strát a požadovaných prietokov. Pri chladení musí regulácia zabrániť poklesu povrchovej teploty pod podmienky, pri ktorých by vznikala kondenzácia. Pred zatmelením stropu systém prepláchnite a vykonajte tlakovú skúšku. Polohu potrubia následne zaznamenajte do dokumentácie, aby sa pri budúcej montáži svietidiel alebo ďalších prvkov znížilo riziko poškodenia zabudovaného registra.
FAQ
Čo sú sálavé panely HEAT DIAMANT?
HEAT DIAMANT sú sadrokartónové stropné panely s integrovaným vodným potrubím PE-Xa alebo PE-RT, ktoré slúži na plošné vykurovanie alebo chladenie miestnosti.
Možno do stropu s panelmi HEAT DIAMANT integrovať svietidlá?
Áno. Variant HEAT DIAMANT L má v strednej časti voľnú zónu určenú na koordináciu svietidiel alebo ďalších stropných prvkov.
Aké rozmery majú panely HEAT DIAMANT?
V podkladoch výrobcu sa nachádzajú varianty so základnou šírkou 625 mm a dĺžkami 800, 1000, 1200 a 2000 mm podľa konkrétneho vyhotovenia. Výrobca uvádza aj možnosť atypickej výroby.
