Protihlukové kryty AKUSTIK obmedzujú šírenie hluku priamo od stroja alebo technologického zariadenia a pomáhajú zlepšiť akustické podmienky v priemyselnej prevádzke. Zákazkové riešenie spája oceľovú nosnú konštrukciu, akustické panely, servisné vstupy a podľa potreby aj chladenie alebo nútenú výmenu vzduchu. https://www.akustickypanel.sk/protihlukove-systemy/
Protihlukový kryt vytvára okolo hlučného stroja konštrukčne prispôsobený priestor, ktorý obmedzuje šírenie strojového hluku do okolitej prevádzky. Riešenie sa navrhuje individuálne podľa rozmerov, charakteru a prevádzkových potrieb konkrétnej technológie. Základ tvorí nosná oceľová konštrukcia s panelmi AKUSTIK, ktorú možno doplniť o dvere, brány, okná, technologické priechody alebo demontovateľné časti. Pri zariadeniach produkujúcich teplo možno súčasne riešiť chladenie a nútenú výmenu vzduchu. Takýto prístup umožňuje spojiť odhlučnenie, prístup k zariadeniu a jeho prevádzkové požiadavky do jedného funkčného celku.

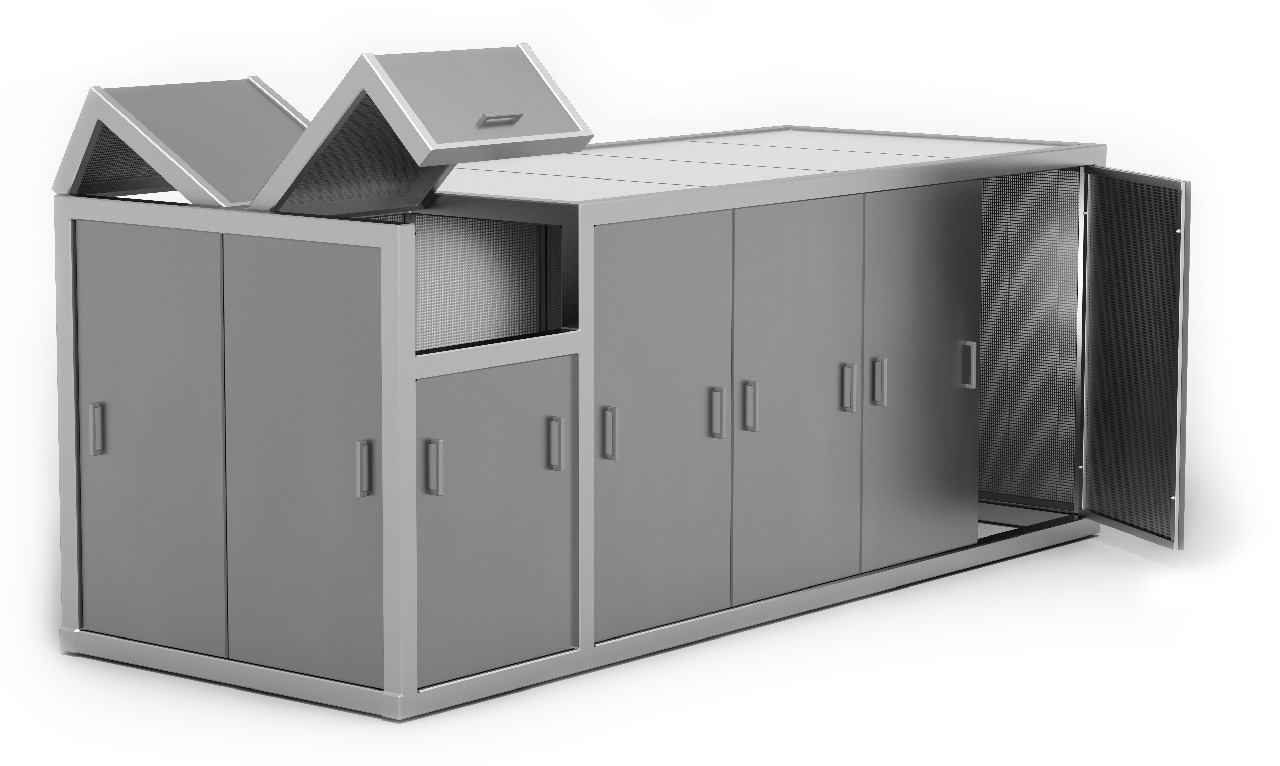

Celkový pohľad na protihlukový kryt AKUSTIK určený na odhlučnenie priemyselných strojov, kompresorov a ventilátorov. Zákazková konštrukcia kombinuje oceľový nosný rám, akustické opláštenie, servisné vstupy a vetracie prvky, ktoré umožňujú prístup k technológii a podporujú jej bezpečnú prevádzku.
Profil protihlukových krytov AKUSTIK
Protihlukové kryty AKUSTIK predstavujú zákazkové technické riešenie prispôsobené konkrétnemu zdroju hluku a spôsobu jeho prevádzky. Ich základom je kombinácia oceľovej nosnej konštrukcie, akustických panelov a individuálne navrhnutých prístupových, servisných a vzduchotechnických prvkov.
Každý protihlukový kryt vzniká podľa konkrétnej technológie namiesto prispôsobovania stroja univerzálnemu oplášteniu. Konštrukcia môže rešpektovať rozmery zariadenia, servisné priestory, technologické vedenia aj spôsob obsluhy. Nosný oceľový rám vytvára základ pre osadenie panelov AKUSTIK, pričom výrobca umožňuje aj výrobu atypických rozmerov. Kryt možno podľa projektu vybaviť dverami, bránami, automatickými bránami, oknami a technologickými priechodmi. Pri zariadeniach vyžadujúcich častú údržbu možno použiť demontovateľné časti, ktoré umožnia rýchlejší prístup k technológii.
- zákazkový návrh podľa konkrétneho zariadenia,
- nosná oceľová konštrukcia,
- opláštenie pomocou panelov AKUSTIK,
- možnosť dverí, brán a automatických brán,
- integrácia okien a technologických priechodov,
- demontovateľné časti pre servis,
- možnosť integrácie chladenia a nútenej výmeny vzduchu.
Použitie a oblasti nasadenia
Protihlukové kryty sa používajú najmä tam, kde hlučné zariadenie výrazne ovplyvňuje akustické podmienky okolitého pracovného priestoru. Typické aplikácie predstavujú kompresory, ventilátory, výrobné stroje a ďalšie priemyselné technológie, pri ktorých možno hluk riešiť priamo pri jeho zdroji.
Najväčší význam majú protihlukové kryty AKUSTIK v priemyselných a technologických prevádzkach, kde zdroj hluku nemožno jednoducho premiestniť alebo dostatočne oddeliť od pracovného priestoru. Kryt možno navrhnúť pre kompresor, ventilátor, výrobný stroj alebo inú hlučnú technológiu. Pri každej aplikácii sa zohľadňuje aj spôsob obsluhy, kontroly a údržby zariadenia. Ak technológia produkuje teplo alebo potrebuje stabilný prívod a odvod vzduchu, návrh môže zahŕňať vnútorné chladenie alebo nútenú výmenu vzduchu.
Rozhodovacia tabuľka použitia
| Oblasť použitia | Typický problém | Riešenie krytu | Praktický prínos |
|---|---|---|---|
| Kompresory | vysoká hlučnosť zariadenia | zákazkový akustický kryt | obmedzenie šírenia hluku do prevádzky |
| Ventilátory | hluk zariadenia a prúdenia | kryt s riešením výmeny vzduchu | spojenie odhlučnenia s potrebnou ventiláciou |
| Výrobné stroje | strojový hluk v hale | individuálne akustické opláštenie | riešenie hluku priamo pri zdroji |
| Atypické technológie | špecifické rozmery a prevádzkové požiadavky | zákazková oceľová konštrukcia | prispôsobenie konkrétnemu zariadeniu |
| Servisované zariadenia | potreba pravidelného prístupu | dvere alebo demontovateľné časti | jednoduchší prístup pri údržbe |
| Tepelne zaťažené zariadenia | akumulácia tepla vo vnútri krytu | chladenie a nútená výmena vzduchu | zachovanie potrebných prevádzkových podmienok |
Tabuľka porovnáva hlavné oblasti použitia protihlukových krytov AKUSTIK a ukazuje, ako možno riešenie prispôsobiť kompresorom, ventilátorom, výrobným strojom, servisovaným zariadeniam a tepelne zaťaženým technológiám.
- priemyselné výrobné haly,
- kompresorové zariadenia,
- ventilátory a vzduchotechnické technológie,
- hlučné výrobné stroje,
- zariadenia vyžadujúce pravidelnú údržbu,
- atypické technologické celky,
- zariadenia vyžadujúce chladenie alebo nútené vetranie.
Technické parametre a technické súvislosti
Technické riešenie protihlukového krytu AKUSTIK vychádza z oceľovej nosnej konštrukcie a akustického opláštenia prispôsobeného konkrétnemu zariadeniu. Parametre panelov sa líšia podľa typu a hrúbky; pri sérii P výrobca uvádza hodnoty Rw približne od 35,5 do 40,0 dB.
Výslednú funkčnosť protihlukového krytu neurčuje iba použitý akustický panel. Dôležitá je tiež geometria krytu, jeho uzatvorenie, tesnosť, servisné vstupy, technologické priechody a spôsob riešenia vetrania. Pri paneloch série P výrobca uvádza napríklad vzduchovú nepriezvučnosť Rw 35,5 dB pri AKUSTIK 40P, 37,0 dB pri 60P, 38,6 dB pri 80P a 40,0 dB pri 100P. Pri vybraných variantoch uvádza zvukovú pohltivosť triedy A s α = 1. Výrobné dĺžky panelov zahŕňajú 2 000, 2 500 a 3 000 mm a dostupná je aj zákazková výroba atypických rozmerov.
Technická tabuľka
| Parameter / prvok | Overený údaj alebo riešenie | Praktický význam |
| AKUSTIK 40P – Rw | 35,5 dB | základný variant série P |
| AKUSTIK 60P – Rw | 37,0 dB | vyššia vzduchová nepriezvučnosť panelu |
| AKUSTIK 80P – Rw | 38,6 dB | vyššia schopnosť obmedziť prenos zvuku |
| AKUSTIK 100P – Rw | 40,0 dB | najvyššia z uvedených hodnôt tejto skupiny |
| AKUSTIK 100P – pohltivosť | trieda A / α = 1 | vysoká deklarovaná zvuková pohltivosť |
| Výrobné dĺžky | 2 000 / 2 500 / 3 000 mm | výber podľa rozmerov konštrukcie |
| AKUSTIK L | približne o 20–25 % nižšia hmotnosť ako P | nižšie zaťaženie konštrukcie |
| Atypické rozmery | zákazková výroba | prispôsobenie konkrétnej technológii |
| Konštrukcia krytu | oceľový nosný rám + panely AKUSTIK | individuálne opláštenie stroja |
| Prevádzkové prvky | dvere, brány, okná, priechody, demontovateľné časti | zachovanie prístupu k zariadeniu |
| Vzduchotechnika | možnosť chladenia a nútenej výmeny vzduchu | zachovanie potrebných prevádzkových podmienok |
Technická tabuľka sumarizuje overené parametre panelov AKUSTIK série P, výrobné rozmery a konštrukčné možnosti protihlukových krytov. Hodnoty Rw sa vzťahujú na konkrétne varianty panelov, nie automaticky na celý realizovaný protihlukový kryt.
Dôležité technické spresnenie: Uvedené hodnoty Rw a zvukovej pohltivosti charakterizujú konkrétne varianty panelov AKUSTIK, nie celý protihlukový kryt. Výsledné akustické vlastnosti realizovaného krytu ovplyvňuje jeho konštrukcia, tesnosť, dvere, technologické priechody, vetracie otvory a podmienky konkrétnej inštalácie.
Technické normy a odborný rámec
Hodnota Rw predstavuje jednočíselné hodnotenie vzduchovej nepriezvučnosti stavebného alebo konštrukčného prvku. Odborný rámec pre hodnotenie vzduchovej nepriezvučnosti poskytuje ISO 717-1:2020 – Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne sound insulation. Laboratórne meranie vzduchovej nepriezvučnosti stavebných prvkov rieši ISO 10140-2:2021 – Acoustics — Laboratory measurement of sound insulation of building elements — Part 2: Measurement of airborne sound insulation.
Pri hodnotení zvukovej pohltivosti je relevantná ISO 354:2003 – Acoustics — Measurement of sound absorption in a reverberation room. Tieto normy vysvetľujú odborný rámec akustických veličín; bez konkrétneho skúšobného protokolu ich však nemožno automaticky deklarovať ako konkrétnu certifikáciu protihlukového krytu alebo každého variantu panelu AKUSTIK.

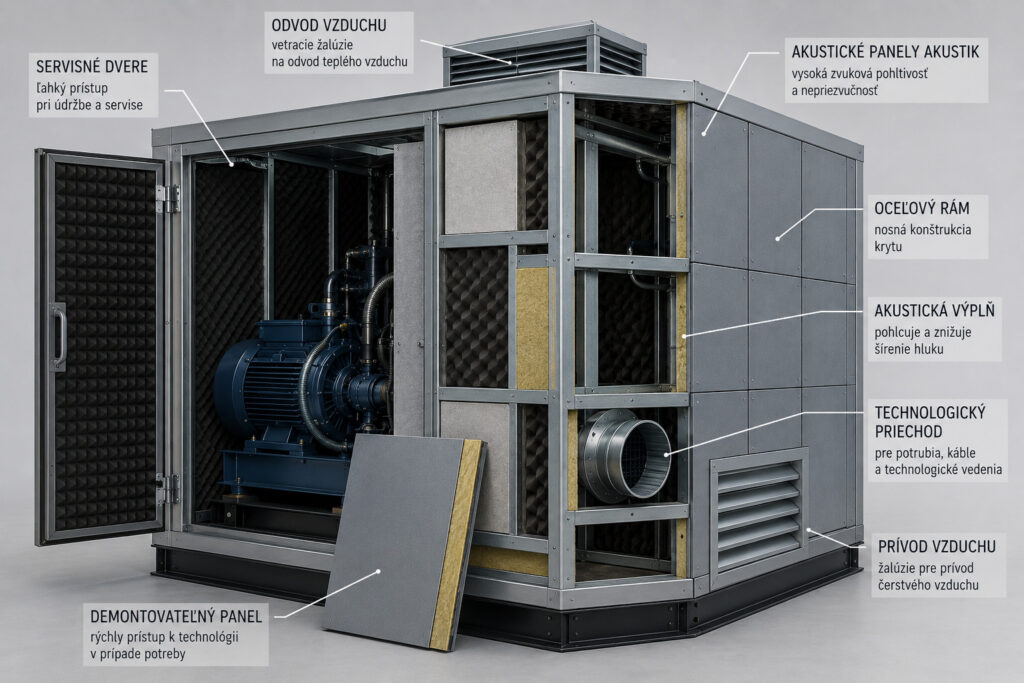

Technický detail protihlukového krytu AKUSTIK s odkrytou konštrukciou zobrazuje oceľový nosný rám, akustické panely, zvukovo pohltivú výplň, servisné dvere a demontovateľný panel. Súčasťou riešenia sú technologické priechody a prívod a odvod vzduchu, ktoré umožňujú prispôsobiť kryt prevádzkovým a servisným požiadavkám priemyselnej technológie.
Alt text: Konštrukcia protihlukového krytu AKUSTIK s akustickými panelmi, servisným vstupom a vetraním
- Rw závisí od konkrétneho variantu panelu,
- panely série P dosahujú pri uvedených variantoch Rw 35,5 až 40,0 dB,
- dostupné sú rôzne výrobné rozmery,
- výrobca umožňuje atypické rozmery,
- konštrukcia krytu môže obsahovať servisné vstupy,
- AKUSTIK L umožňuje znížiť hmotnosť opláštenia,
- vzduchotechniku možno integrovať podľa požiadaviek zariadenia.
Čo to znamená pre prax
Správne navrhnutý protihlukový kryt musí obmedzovať šírenie hluku a súčasne zachovať funkčnosť, servisovateľnosť a potrebné prevádzkové podmienky stroja. Preto sa pri návrhu spoločne riešia akustika, prístup k technológii, priechody, vetranie a chladenie.
Pre projektanta a prevádzkovateľa je dôležité posudzovať kryt ako súčasť celého technologického zariadenia. Uzavretie hlučného stroja môže ovplyvniť odvod tepla, prúdenie vzduchu alebo servisný prístup, preto treba tieto požiadavky vyriešiť už pri návrhu. SPIM môže pri vhodnej aplikácii spojiť akustické opláštenie s vnútorným chladením a nútenou výmenou vzduchu. Dvere, brány, technologické priechody a demontovateľné diely zase umožňujú prispôsobiť konštrukciu spôsobu obsluhy. Výsledkom je riešenie, ktoré rešpektuje akustické aj prevádzkové potreby zariadenia.
- hluk sa rieši priamo pri zdroji,
- kryt sa prispôsobuje rozmerom technológie,
- demontovateľné diely uľahčujú servis,
- dvere a brány zachovávajú prístup obsluhy,
- priechody rešpektujú technologické vedenia,
- nútená výmena vzduchu pomáha riešiť vetranie,
- chladenie možno začleniť do celkového návrhu.
Výhody a benefity
Hlavnou výhodou protihlukových krytov AKUSTIK je spojenie riešenia hluku so zákazkovým prispôsobením konkrétnej technológii. Prevádzka môže v jednom konštrukčnom celku riešiť odhlučnenie, servisný prístup, obsluhu, vetranie aj chladenie.
Zákazkové riešenie umožňuje navrhnúť kryt podľa reálnych podmienok prevádzky namiesto prispôsobovania technológie univerzálnemu výrobku. Investor tak môže riešiť akustickú ochranu spoločne s prevádzkovými požiadavkami zariadenia. Pre údržbu sú dôležité najmä otvárateľné a demontovateľné časti, ktoré umožňujú prístup k servisovaným komponentom. Projektant môže do návrhu začleniť vstupy, okná, technologické priechody aj potrebnú vzduchotechniku. Riešenie preto podporuje nielen obmedzenie hluku, ale aj praktickú použiteľnosť krytu počas bežnej prevádzky.
- obmedzenie šírenia strojového hluku priamo pri zdroji,
- individuálne prispôsobenie konkrétnej technológii,
- zachovanie servisného prístupu,
- možnosť integrovať dvere, brány a okná,
- riešenie chladenia a vetrania,
- možnosť demontovateľnej konštrukcie,
- spojenie akustického a prevádzkového riešenia.
Cieľové skupiny
Protihlukové kryty AKUSTIK sú určené najmä pre priemyselné podniky, projektantov, výrobcov technológií, realizačné spoločnosti a správcov prevádzok. Riešenie umožňuje prispôsobiť odhlučnenie konkrétnemu priestoru, zariadeniu, spôsobu obsluhy a požiadavkám údržby.
Pre projektanta je podstatná možnosť prispôsobiť kryt konkrétnemu dispozičnému a technologickému riešeniu. Investor získava zákazkové protihlukové opatrenie orientované na konkrétny problém prevádzky. Výrobný podnik môže riešiť šírenie hluku od kompresorov, ventilátorov a výrobných strojov. Zhotoviteľ môže koordinovať konštrukciu krytu s technologickými priechodmi a prístupovými prvkami. Pre údržbu a facility management sú dôležité najmä demontovateľné časti a servisné vstupy. Výrobcovia technológií môžu koordinovať odhlučnenie s požiadavkami samotného zariadenia.
- projektanti – prispôsobenie konkrétnej dispozícii,
- investori – riešenie konkrétneho zdroja hluku,
- výrobné podniky – obmedzenie šírenia strojového hluku,
- zhotovitelia – koordinácia krytu s technológiou,
- facility management – zachovanie servisovateľnosti,
- technické oddelenia – integrácia prevádzkových požiadaviek,
- výrobcovia technológií – koordinácia vetrania, chladenia a prístupu.
Dôvody výberu protihlukových krytov AKUSTIK
O výbere protihlukového krytu AKUSTIK rozhoduje najmä možnosť navrhnúť celý systém podľa konkrétneho stroja. Individuálne riešenie znižuje riziko, že odhlučnenie skomplikuje údržbu, obsluhu, technologické priechody alebo potrebnú výmenu vzduchu.
Pri protihlukovom kryte nestačí posudzovať iba vlastnosti akustického panelu. Dôležitá je koordinácia celého riešenia so strojom a spôsobom jeho prevádzky. SPIM preto kladie dôraz na spoluprácu už pri návrhu krytu, keď možno vyriešiť servisné otvory, dvere, brány, okná, priechody, demontovateľné časti aj vzduchotechniku. Pri návrhu možno vychádzať aj z merania hluku a posúdenia konkrétneho zdroja, vďaka čomu sa konštrukcia prispôsobí reálnym podmienkam prevádzky namiesto univerzálneho riešenia.
- návrh podľa konkrétneho zdroja hluku,
- koordinácia krytu s technológiou,
- možnosť vychádzať z merania hluku,
- zohľadnenie servisného prístupu,
- koordinácia akustiky a vzduchotechniky,
- zákazkové rozmery a konštrukčné riešenie,
- prispôsobenie konkrétnym podmienkam prevádzky.
Odporúčania pre protihlukové kryty AKUSTIK
Najlepší výsledok prináša návrh protihlukového krytu podľa konkrétneho zdroja hluku a prevádzkových podmienok. Pred výrobou treba definovať potrebný prístup k zariadeniu, technologické priechody, produkciu tepla a požiadavky na výmenu vzduchu.
Pri návrhu treba najskôr identifikovať zdroj a charakter hluku a podľa potreby vykonať jeho meranie. Následne je vhodné preveriť rozmery zariadenia, servisné zóny, spôsob otvárania krytu a vedenia, ktoré musia prechádzať konštrukciou. Pri zariadeniach produkujúcich teplo treba riešiť chladenie a výmenu vzduchu už v projektovej fáze. Dôležitá je tiež koordinácia s obsluhou a údržbou, pretože práve servisné požiadavky ovplyvňujú umiestnenie dverí, demontovateľných častí a ďalších prístupových prvkov.
FAQ – Protihlukové kryty AKUSTIK
Na čo sa používajú protihlukové kryty AKUSTIK?
Protihlukové kryty AKUSTIK obmedzujú šírenie hluku od priemyselných strojov, kompresorov, ventilátorov a technologických zariadení. Kryt rieši hluk priamo pri jeho zdroji a prispôsobuje sa konkrétnemu zariadeniu aj podmienkam prevádzky.
Vyrábajú sa protihlukové kryty na mieru?
Áno. Protihlukové kryty predstavujú zákazkové riešenie podľa rozmerov, umiestnenia a prevádzkových požiadaviek konkrétnej technológie. Konštrukcia môže obsahovať dvere, brány, okná, technologické priechody a demontovateľné časti.
Môže protihlukový kryt obsahovať vetranie alebo chladenie?
Áno. Pri zariadeniach produkujúcich teplo možno do návrhu začleniť vnútorné chladenie a nútenú výmenu vzduchu. Riešenie tak kombinuje obmedzenie hluku s potrebnými prevádzkovými podmienkami technológie.
Ako sa zabezpečí prístup k stroju pri servise?
Kryt možno vybaviť servisnými dverami, bránami alebo demontovateľnými časťami. Ich umiestnenie sa navrhne podľa konkrétneho zariadenia tak, aby údržba získala prístup k potrebným komponentom bez demontáže celého krytu.
O koľko protihlukový kryt zníži hluk?
Výsledné zníženie hluku nemožno určiť jednou univerzálnou hodnotou. Závisí od zdroja hluku, konštrukcie krytu, použitých panelov, tesnosti, dverí, technologických priechodov a vetracích otvorov. Preto treba konkrétny kryt navrhnúť podľa podmienok danej prevádzky.
