Nerezové rozvádzačové skrine FLEXTEC ARMOD s priehľadnými dverami chránia elektrické a elektronické zariadenia v priemysle, exteriéri a prostrediach so zvýšeným rizikom korózie. Modulárna konštrukcia, krytie až IP66, mechanická odolnosť IK10 a nastaviteľná montážna doska uľahčujú návrh, osadenie aj kontrolu technológie.
Séria FLEXTEC ARMOD ponúka veľkorozmerové stojanové skrine pre automatizáciu, rozvádzače, systémy Rack 19″ a kryty priemyselných počítačov. Výrobca používa nehrdzavejúcu oceľ AISI 304, pričom pre chemicky alebo korózne náročnejšie prostredie môže dodať prevedenie AISI 316L. Priehľadné dvere umožňujú vizuálne sledovať ovládacie prvky a stav zariadenia bez zbytočného otvárania skrine. Rozmery dosahujú výšku 1 800 alebo 2 000 mm, šírku približne 414 až 2 442 mm a hĺbku 400 až 800 mm. Modulárne riešenie zároveň umožňuje úpravy podľa konkrétnej technológie a dispozičných potrieb projektu.

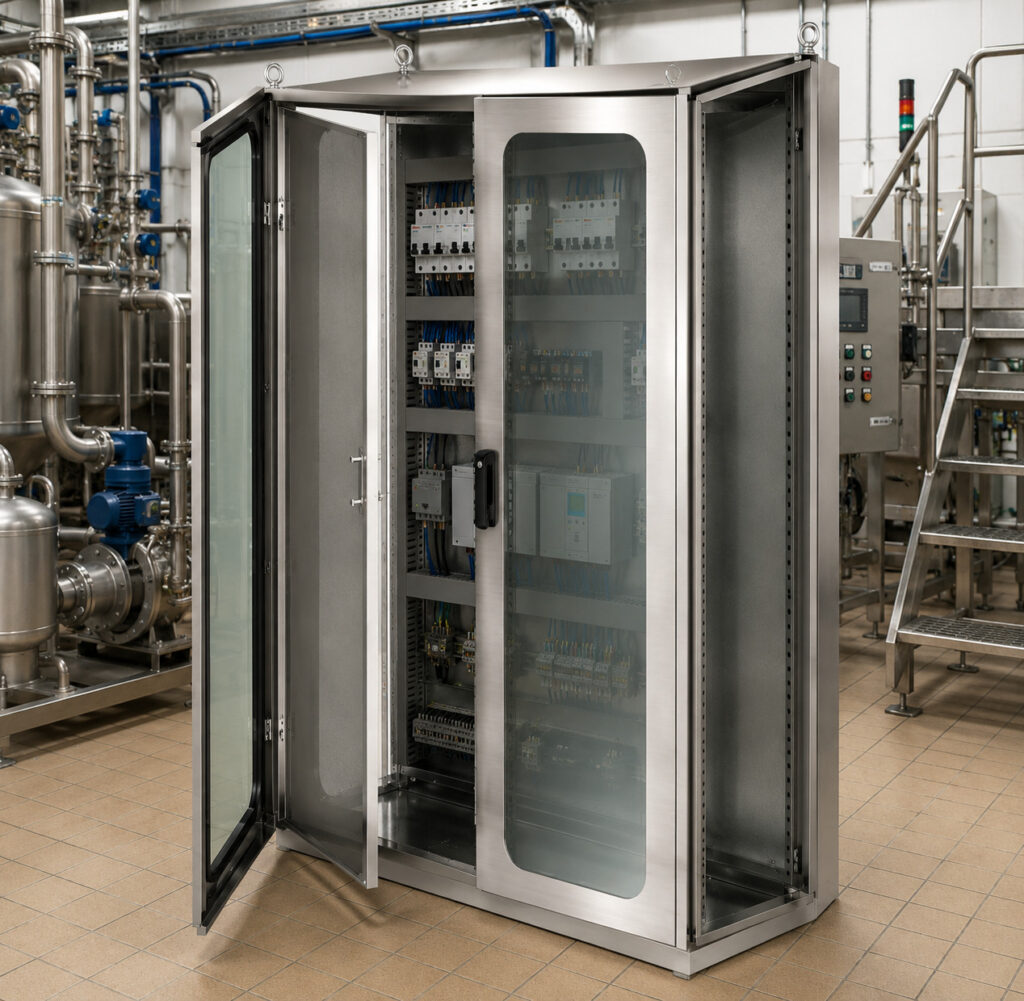

Nerezová rozvádzačová skriňa FLEXTEC ARMOD s priehľadnými dverami je osadená priamo v priemyselnej prevádzke, kde spoľahlivo chráni elektrické rozvádzače, riadiace systémy a automatizačné technológie. Modulárna konštrukcia, vysoká odolnosť proti korózii, krytie IP66 a robustné vyhotovenie umožňujú bezpečnú prevádzku aj v potravinárskom, chemickom a farmaceutickom priemysle. Priehľadné dvere zároveň uľahčujú vizuálnu kontrolu zariadení bez potreby otvárania skrine.
Profil produktu
FLEXTEC ARMOD predstavuje modulárnu sériu stojanových nerezových skríň, ktorá kombinuje veľký vnútorný priestor, vysokú pevnosť a variabilné usporiadanie. Riešenie je určené pre technológie, pri ktorých musí skriňa chrániť zariadenia a zároveň umožniť jednoduchú kontrolu, montáž a servis.
Séria ARMOD patrí medzi veľkorozmerové nerezové rozvádzačové skrine FLEXTEC. Konštrukcia môže obsahovať priehľadné vonkajšie dvere, vnútorné dvere, nastaviteľnú montážnu dosku alebo rám pre komponenty Rack 19″. Zadnú časť možno odňať a vymeniť, čo rozširuje možnosti prístupu k technológii a prispôsobenia skrine. Pri väčších šírkach výrobca používa samostatné dverové polia a pevné stredové stojky. Séria ARMOD zahŕňa radové skrine veľkých rozmerov a široký sortiment príslušenstva, ktorý umožňuje upraviť riešenie podľa konkrétnej aplikácie.
- modulárne vyhotovenie pre rôzne typy technológií,
- varianty s priehľadnými alebo plnými dverami,
- možnosť vnútorných dverí a rámu Rack 19″,
- odnímateľná a vymeniteľná zadná časť,
- nastaviteľná poloha montážnej dosky,
- veľké rozmery pre rozsiahle elektrické zostavy,
- možnosť zákazkových úprav podľa projektu.
Použitie a oblasti nasadenia
Skrine ARMOD sa používajú najmä v potravinárstve, farmaceutickej výrobe, chemickom priemysle, automatizovaných prevádzkach a exteriérových technických zariadeniach. Nerezové vyhotovenie je vhodné všade tam, kde bežná lakovaná oceľ neposkytuje dostatočnú ochranu pred koróziou, vlhkosťou alebo častým čistením.
Projektanti a výrobcovia rozvádzačov môžu skrine ARMOD použiť na uloženie riadiacich systémov, napájacích prvkov, priemyselných počítačov, komunikačnej techniky alebo automatizačných komponentov. Priehľadné dver umožňujú kontrolovať indikátory, displeje a ovládacie prvky bez otvorenia krytu. Táto vlastnosť pomáha najmä v prevádzkach, kde sa musí obmedziť prístup nečistôt, vlhkosti alebo agresívnych látok do vnútorného priestoru. Nerezové skrine sú vhodné aj pre hygienicky náročné prevádzky a prostredia s vyššou koróznou záťažou.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Typická potreba projektu | Odporúčané riešenie | Praktický prínos |
|---|---|---|---|
| Potravinárska výroba | Odolnosť proti vlhkosti, čisteniu a korózii | ARMOD z AISI 304 alebo podľa prostredia AISI 316L | Jednoduchšia údržba a vyššia ochrana technológie |
| Farmaceutický priemysel | Kontrolované a hygienicky náročné prostredie | Priehľadné dvere a uzavretá nerezová konštrukcia | Vizuálna kontrola bez otvorenia skrine |
| Chemický priemysel | Výskyt agresívnych látok alebo pár | Prevedenie AISI 316L po technickom posúdení | Nižšie riziko korózneho poškodenia |
| Priemyselná automatizácia | Umiestnenie PLC, meničov a riadiacich systémov | Nastaviteľná montážna doska a modulárne príslušenstvo | Flexibilnejšie vnútorné usporiadanie |
| Dátová a komunikačná technika | Montáž zariadení formátu Rack | Vyhotovenie pre systém Rack 19″ | Prehľadné a servisovateľné uloženie techniky |
| Vonkajšie zariadenia | Ochrana pred dažďom, prachom a poveternostnými vplyvmi | Skriňa s vhodným krytím a utesnením | Stabilnejšia ochrana elektrických komponentov |
| Priemyselné PC pracoviská | Ochrana monitora, počítača a ovládacích prvkov | ARMOD PC alebo zákazkové vyhotovenie | Kompaktné uloženie citlivej elektroniky |
Tabuľka porovnáva hlavné oblasti použitia skríň FLEXTEC ARMOD, typické požiadavky jednotlivých projektov a odporúčané materiálové alebo konštrukčné riešenia. Projektantom, investorom a výrobcom rozvádzačov pomáha rýchlo určiť, ktorý variant poskytne najlepší praktický prínos, ochranu zariadení a prevádzkovú spoľahlivosť.
- potravinárske výrobné linky,
- farmaceutické a laboratórne prevádzky,
- chemické a technologické závody,
- automatizované výrobné pracoviská,
- čistiarne, úpravne a vodohospodárske objekty,
- vonkajšie technologické zariadenia,
- dátové a riadiace centrá v priemysle.
Parametre a technické súvislosti
Skrine ARMOD využívajú nerezový plášť s hrúbkou 1,5 mm, pozinkovanú montážnu dosku s hrúbkou 2,5 mm a polyuretánové tesnenie. Vybrané varianty dosahujú krytie IP66, mechanickú odolnosť IK10 a rozmery vhodné aj pre rozsiahle technologické zostavy.
Základné vyhotovenie používa nehrdzavejúcu oceľ AISI 304, EN 1.4301, pričom na požiadanie možno zvoliť oceľ AISI 316L, EN 1.4404. Montážna doska sa posúva po koľajniciach a jej hĺbku možno nastavovať v krokoch po 25 mm. Dvere sa otvárajú približne v uhle 120° a možno ich osadiť ako pravé alebo ľavé. Polyuretánové tesnenie na zadnom paneli a spodnej doske obmedzuje prenikanie vody a prachu. Pri šírke približne 1 200 mm môže mať skriňa dvojkrídlové dvere bez stredovej stojky a krytie IP55. Širšie varianty využívajú dve alebo tri samostatné dverové polia so stredovou stojkou a podľa technických podkladov dosahujú IP66.
Materiálové vyhotovenie a odolnosť proti korózii
Nerezová rozvádzačová skriňa FLEXTEC ARMOD využíva kvalitnú nehrdzavejúcu oceľ AISI 304 a na požiadanie aj AISI 316L pre agresívnejšie prostredie. Správna voľba materiálu predlžuje životnosť skrine, znižuje riziko korózie a pomáha udržať spoľahlivú ochranu elektrických zariadení počas celej prevádzky.
Konštrukcia skrine je vyrobená z nehrdzavejúcej ocele AISI 304 (EN 1.4301) s hrúbkou 1,5 mm, ktorá poskytuje vysokú mechanickú pevnosť a odolnosť voči vlhkosti aj bežným priemyselným podmienkam. Pre prostredia s vyšším obsahom chloridov alebo chemicky agresívnou atmosférou je možné dodať vyhotovenie z AISI 316L (EN 1.4404). Polyuretánové tesnenie, robustný rám a kvalitné nerezové kovanie podporujú dlhodobé zachovanie tesnosti a ochranu vnútorných elektrických komponentov. V praxi to znamená nižšie náklady na údržbu, dlhšiu životnosť skrine a vyššiu prevádzkovú spoľahlivosť aj v náročných priemyselných aplikáciách.
Technická tabuľka
| Parameter | Hodnota alebo vyhotovenie | Praktický význam |
| Materiál plášťa | AISI 304, EN 1.4301 | Vhodný pre bežné priemyselné a vlhké prostredie |
| Voliteľný materiál | AISI 316L, EN 1.4404 | Vyššia odolnosť v chemicky a korózne náročnom prostredí |
| Hrúbka nerezového plechu | 1,5 mm | Pevná a stabilná konštrukcia skrine |
| Montážna doska | Pozinkovaná oceľ, 2,5 mm | Stabilné upevnenie elektrických komponentov |
| Nastavenie montážnej dosky | Kroky po 25 mm | Jednoduchšie prispôsobenie hĺbke zariadení |
| Krytie | IP66, pri vybranom dvojkrídlovom variante IP55 | Ochrana proti prachu a intenzívne striekajúcej vode podľa konkrétneho variantu |
| Mechanická odolnosť | IK10 | Zvýšená ochrana proti mechanickým nárazom |
| NEMA klasifikácia | Type 1, 12, 4, 4X | Technický rámec pre vybrané medzinárodné aplikácie |
| Otváranie dverí | 120°, pravé alebo ľavé | Lepší prístup pri montáži a servise |
| Výška skríň | 1 800 alebo 2 000 mm | Priestor pre rozsiahle elektrické zostavy |
| Šírka skríň | približne 414 až 2 442 mm | Výber od samostatnej skrine po veľké viacdverové riešenie |
| Hĺbka skríň | 400, 500, 600 alebo 800 mm | Prispôsobenie hĺbke komponentov a kabeláže |
| Tesnenie | Polyuretánové tesnenie | Podpora stabilného utesnenia spojov |
| Zadný panel | Odnímateľný, nerezový, hrúbka 1,5 mm | Jednoduchší prístup a možnosť výmeny |
Technická tabuľka sumarizuje najdôležitejšie materiálové, rozmerové a prevádzkové parametre skríň FLEXTEC ARMOD. Zároveň vysvetľuje ich praktický význam pre návrh rozvádzača, montáž komponentov, ochranu pred prachom a vodou, servisnú dostupnosť a dlhodobú odolnosť v priemyselnom prostredí.
Označenie IP66 vyjadruje úplnú ochranu proti prachu a ochranu proti intenzívne striekajúcej vode. Hodnota IK10 označuje vysokú úroveň mechanickej odolnosti krytu. Konkrétne krytie musí projektant vždy overiť podľa vybraného rozmeru, konfigurácie dverí, prestupov, klimatizácie a spôsobu montáže.

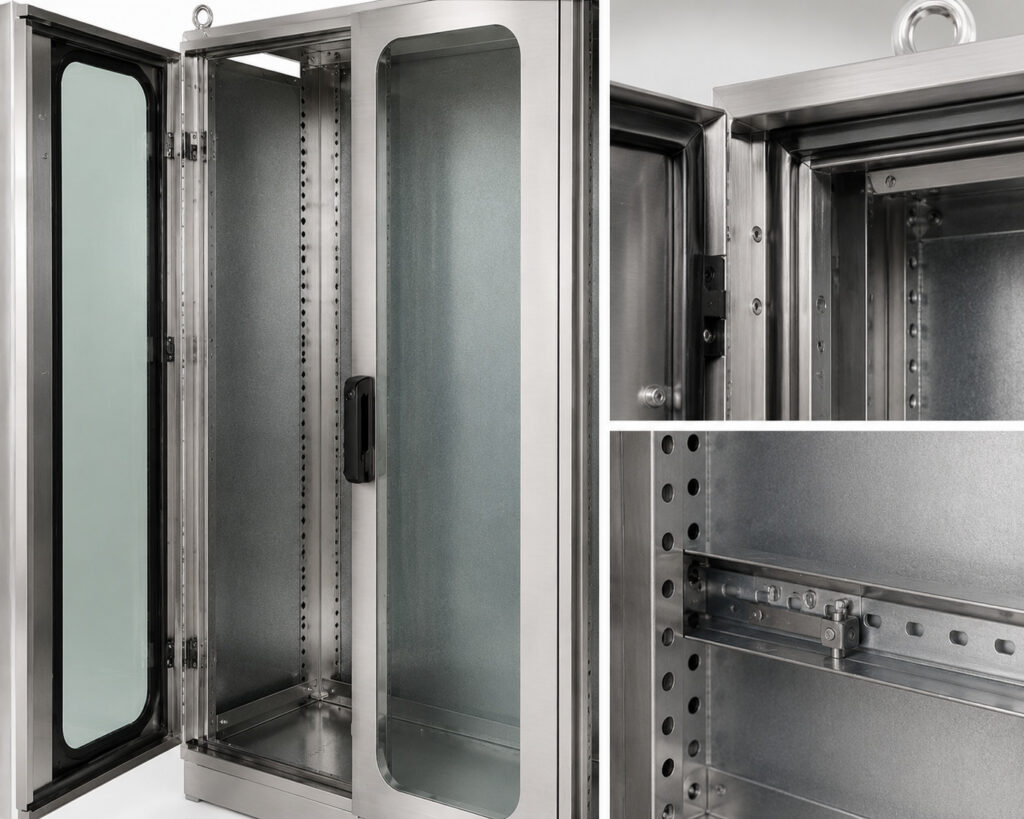

Detail nerezovej rozvádzačovej skrine FLEXTEC ARMOD zvýrazňuje pevný rám, priehľadné dvere, polyuretánové tesnenie, nastaviteľnú montážnu dosku a koľajnicový montážny systém pre presné osadenie elektrických komponentov. Robustná konštrukcia z nehrdzavejúcej ocele AISI 304 s možnosťou vyhotovenia AISI 316L zabezpečuje vysokú odolnosť proti korózii, jednoduchšiu montáž, efektívny servis a spoľahlivú ochranu technológie v náročných priemyselných prevádzkach.
- nerezový plášť s hrúbkou 1,5 mm,
- montážna doska z pozinkovanej ocele 2,5 mm,
- nastaviteľná hĺbka v krokoch po 25 mm,
- dvere s otváraním približne 120°,
- polyuretánové tesnenie spodnej a zadnej časti,
- samostatné dverové polia pri veľkých šírkach,
- možnosť výroby skrine podľa potrieb zákazníka.
👉 Získajte technickú konzultáciu pri výbere rozmeru, materiálu, krytia a príslušenstva skrine ARMOD.
Čo to znamená pre prax
Modulárna konštrukcia ARMOD zjednodušuje projektovanie rozvádzača, montáž objemnejších komponentov aj následný servis. Priehľadné dvere obmedzujú potrebu otvárať skriňu pri bežnej kontrole, zatiaľ čo nastaviteľná montážna doska pomáha efektívnejšie využiť vnútorný priestor.
Projektant môže vyberať z viacerých šírok, hĺbok a dverových konfigurácií bez toho, aby musel celé riešenie navrhovať ako atypickú skriňu. Výrobca rozvádzača získa pevný montážny základ a možnosť prispôsobiť hĺbku dosky použitým zariadeniam. Zhotoviteľovi pomáhajú odnímateľné diely pri manipulácii, kabeláži a montáži. Správca prevádzky môže kontrolovať displeje a signalizáciu cez priehľadné dvere, čím znižuje počet neplánovaných otvorení skrine. Pri správne zvolenom materiáli zároveň nerezové vyhotovenie obmedzuje riziko korózie a predčasného poškodenia krytu.
Variabilita rozmerov a vnútorného usporiadania
Nerezové rozvádzačové skrine FLEXTEC ARMOD sú dostupné v rôznych rozmeroch a umožňujú flexibilné usporiadanie vnútorného priestoru. Modulárna konštrukcia zjednodušuje montáž elektrických komponentov, uľahčuje budúce rozšírenie technológie a prispôsobenie konkrétnej aplikácii.
Široký výber rozmerov, variabilných hĺbok a možností vnútorného vybavenia umožňuje navrhnúť rozvádzačovú skriňu FLEXTEC ARMOD presne podľa požiadaviek projektu. Nastaviteľná montážna doska, montážne lišty a dostatok priestoru pre kabeláž uľahčujú inštaláciu rozvádzačov, riadiacich systémov aj automatizačných prvkov. Modulárna konštrukcia zároveň umožňuje jednoduché doplnenie ďalších zariadení alebo modernizáciu technológie bez potreby výmeny celej skrine. Výsledkom je efektívnejšia montáž, jednoduchší servis a vyššia flexibilita pri budúcich úpravách elektrických inštalácií.
- jednoduchší návrh vnútorného usporiadania,
- lepší prístup pri montáži a kabeláži,
- vizuálna kontrola zariadení bez otvorenia dverí,
- menšie riziko zanesenia vnútorného priestoru,
- efektívnejšie využitie hĺbky skrine,
- jednoduchšie servisné zásahy,
- možnosť prispôsobiť skriňu konkrétnej technológii.
Výhody a benefity
Hlavnými benefitmi skríň ARMOD sú odolnosť proti korózii, široká rozmerová variabilita a jednoduchší prístup k technológii. Projekt tak získava riešenie, ktoré podporuje dlhodobú ochranu zariadení, prehľadnú montáž a efektívnejšiu prevádzkovú kontrolu.
Použitie nehrdzavejúcej ocele predlžuje využiteľnosť skrine v prostrediach, kde by lakovaný oceľový plech vyžadoval častejšiu údržbu. Veľký výber rozmerov pomáha obmedziť potrebu nákladnej zákazkovej výroby pri štandardných projektoch. Priehľadné dvere zlepšujú kontrolu zariadení a môžu znížiť počet zásahov do chráneného priestoru. Nastaviteľná montážna doska podporuje presnejšie rozloženie komponentov, prúdenie vzduchu a vedenie kabeláže. Pri správnom návrhu tak ARMOD pomáha znižovať montážne komplikácie, servisné riziká a náklady spojené s predčasnou výmenou nevhodného krytu.
- vyššia odolnosť v korózne náročnom prostredí,
- široká ponuka štandardných rozmerov,
- možnosť použiť AISI 316L,
- rýchlejšia vizuálna kontrola technológie,
- jednoduchšie prispôsobenie montážnej hĺbky,
- dostupné príslušenstvo a zákazkové úpravy,
- vhodnosť pre vnútorné aj vonkajšie projekty.
Cieľové skupiny
Skrine ARMOD sú určené pre projektantov elektroinštalácií, výrobcov rozvádzačov, systémových integrátorov, priemyselných investorov, zhotoviteľov a správcov technických prevádzok. Každej skupine prinášajú konkrétnu výhodu pri návrhu, montáži, ochrane alebo servise elektrických zariadení.
Projektanti využijú dostupné rozmery a konfigurácie pri návrhu technologických celkov. Výrobcovia rozvádzačov získajú pevný základ pre montáž elektrických prvkov, riadiacich systémov a kabeláže. Systémoví integrátori môžu skriňu prispôsobiť automatizačným, dátovým alebo PC aplikáciám. Investorom pomáha nerezové vyhotovenie znižovať riziko poškodenia zariadenia v agresívnom prostredí. Zhotovitelia ocenia prístupnosť montážnej dosky a odnímateľných častí. Správcovia prevádzok získajú jednoduchšiu kontrolu indikátorov a lepšie podmienky pre plánovaný servis.
- projektanti – výber rozmeru a konfigurácie podľa technológie,
- výrobcovia rozvádzačov – stabilná montážna základňa,
- systémoví integrátori – variabilita pre automatizáciu a Rack 19″,
- investori a developeri – nižšie riziko korózneho poškodenia,
- zhotovitelia – jednoduchší prístup pri montáži,
- facility manažéri – prehľadnejšia kontrola a servis,
- technický nákup – porovnateľné rozmery a objednávkové varianty.
Dôvody výberu produktu
ARMOD je vhodnou voľbou tam, kde projekt vyžaduje kombináciu nerezového materiálu, veľkého vnútorného priestoru a presne definovanej ochrany technológie. Dostupné rozmerové varianty, technické príslušenstvo a lokálna podpora distribútora znižujú riziko nesprávneho návrhu alebo nekompatibilnej zostavy.
Pri výbere priemyselnej skrine rozhoduje nielen krytie, ale aj materiál, rozmery, prístup k zariadeniam, možnosti prestupov, odvod tepla a servisná dostupnosť. ARMOD ponúka ucelenú rozmerovú radu od úzkych jednodverových skríň po veľké trojdverové zostavy. Projektant preto môže presnejšie prispôsobiť skriňu technológii a dostupnému priestoru. Sortiment FLEXTEC zahŕňa aj súvisiace príslušenstvo, ventiláciu a klimatizáciu. To umožňuje riešiť skriňu, tepelný manažment a doplnky ako jeden funkčný technický celok.
- technická istota pri výbere rozmeru a materiálu,
- široká škála štandardných konfigurácií,
- možnosť zákazkového prispôsobenia,
- kompatibilita s priemyselnou automatizáciou,
- dostupnosť montážneho príslušenstva,
- možnosť doplniť ventiláciu alebo klimatizáciu,
- technická podpora slovenského dodávateľa.
Odporúčania pre FLEXTEC ARMOD
Pred objednaním skrine ARMOD treba overiť koróznu záťaž prostredia, požadované krytie, tepelný výkon zariadení, vnútorné rozmery a spôsob vedenia káblov. Správne zvolený materiál a konfigurácia znižujú riziko prehrievania, netesností a komplikácií pri montáži.
Pre bežné priemyselné prostredie môže postačovať oceľ AISI 304. Pri výskyte chloridov, agresívnych chemikálií alebo intenzívnom umývaní treba odborne posúdiť použitie AISI 316L. Projektant musí počítať s reálnou hĺbkou komponentov, polomerom ohybu káblov a priestorom na odvetranie. Každý prestup, otvor alebo dodatočne namontovaný prvok môže ovplyvniť výsledné krytie skrine. Pri vysokých tepelných stratách treba doplniť vhodný ventilátor, výmenník tepla alebo klimatizačnú jednotku. Pred výrobou zákazkového variantu sa odporúča odsúhlasiť výkres, rozmiestnenie otvorov a spôsob montáže.
FAQ
Čo sú nerezové skrine FLEXTEC ARMOD?
FLEXTEC ARMOD sú modulárne stojanové rozvádzačové skrine z nehrdzavejúcej ocele. Chránia elektrické, elektronické a automatizačné zariadenia v priemyselnom, vonkajšom alebo korózne náročnom prostredí.
Aký je rozdiel medzi oceľou AISI 304 a AISI 316L?
AISI 304 je vhodná pre široké spektrum bežných priemyselných aplikácií. AISI 316L poskytuje vyššiu odolnosť v prostredí s chloridmi, chemickými látkami alebo zvýšenou koróznou záťažou.
Čo znamená krytie IP66 pri rozvádzačovej skrini?
IP66 znamená úplnú ochranu proti prachu a ochranu proti intenzívne striekajúcej vode. Výsledné krytie zostavy však ovplyvňujú aj káblové prestupy, klimatizácia, montážne otvory a použité príslušenstvo.
