Revízne dvierka FF Systems F1 umožňujú vytvoriť nenápadný servisný otvor v sadrokartónovej stene alebo nepochôdznom strope. Hliníkový rám, sadrokartónová výplň a skryté zacvakávacie zámky zabezpečujú jednoduchý prístup k rozvodom bez výrazného narušenia vzhľadu interiéru. https://www.ffsystems.sk/produkty/revizne-dvierka-do-stien-a-stropov
Systém F1 od FF Systems je určený pre interiérové projekty, v ktorých treba zachovať prístup k elektroinštalácii, vodovodným rozvodom, vykurovaniu, vzduchotechnike alebo regulačným prvkom. Krídlo dvierok obsahuje sadrokartónovú výplň GKBi s hrúbkou 12,5 mm, 15 mm alebo 25 mm, ktorú možno povrchovo upraviť rovnako ako okolité opláštenie. Medzi rámom a krídlom zostáva približne 1,5 mm obvodová škára. Dvierka sa otvárajú zatlačením na skryté zacvakávacie zámky a od rozmeru 300 × 300 mm ich výrobca vybavuje poistným úchytom.

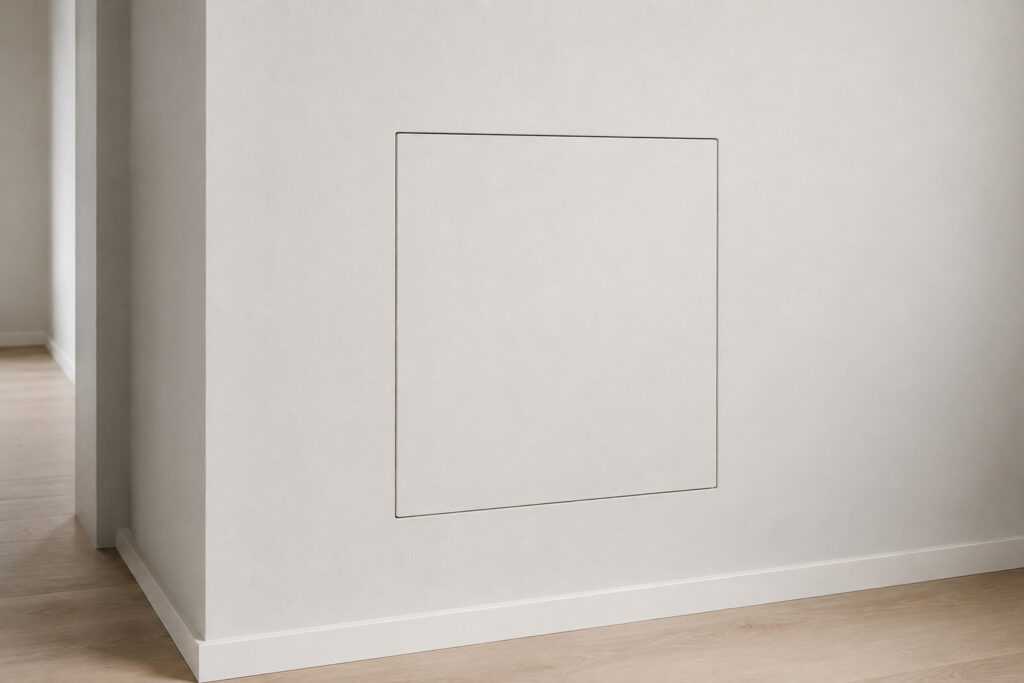

Na obrázku sú zobrazené revízne dvierka FF Systems F1 osadené do sadrokartónovej steny po dokončení povrchovej úpravy. Vďaka hliníkovému rámu, sadrokartónovej výplni GKBi a skrytému systému otvárania zostáva po uzatvorení viditeľná iba jemná obvodová škára, ktorá prirodzene splýva s povrchom steny. Riešenie umožňuje elegantný prístup k technickým rozvodom, elektroinštalácii, rozvodom vody, vykurovania alebo vzduchotechniky bez narušenia dizajnu moderného interiéru. Produkt vyrába spoločnosť FF Systems, ktorá ponúka aj požiarne revízne dvierka, revízne dvierka do keramických obkladov, stropné revízne dvierka a ďalšie profesionálne riešenia pre suchú výstavbu.
Profil revíznych dvierok FF Systems F1
FF Systems F1 predstavuje interiérový systém revíznych dvierok s pevným krídlom, hliníkovým rámom a sadrokartónovou výplňou. Produkt sa odlišuje čistým osadením, skrytým zatváraním a možnosťou prispôsobiť povrch krídla okolitej sadrokartónovej konštrukcii.
Konštrukciu systému F1 tvoria vnútorný a vonkajší rám z hliníkových profilov. Každý rám pozostáva zo štyroch častí, ktoré výrobca pevne spája špeciálnym zváracím procesom. Krídlo zostáva pevne spojené s rámom a obsahuje sadrokartónovú výplň pripravenú na finálnu maliarsku úpravu. Skryté zacvakávacie zámky nevyžadujú viditeľnú rukoväť. Výrobca ponúka aj skrutkovanú verziu, samostatný rám bez výplne a atypické rozmery podľa technického posúdenia konkrétneho riešenia.
Charakteristické vlastnosti systému F1
- rám z hliníkových profilov,
- pevne spojené krídlo,
- sadrokartónová výplň GKBi,
- skryté zacvakávacie zámky,
- povrch pripravený na finálnu úpravu,
- štandardné aj atypické rozmery,
- voliteľné uzamykateľné zámky.
Použitie a oblasti nasadenia
Revízne dvierka F1 sa používajú v sadrokartónových stenách a nepochôdznych stropoch, kde zabezpečujú prístup k technickým rozvodom. Vhodné sú pre bytové, administratívne, hotelové, obchodné a ďalšie interiérové projekty bez požiadavky na požiarnu odolnosť dvierok.
Systém F1 umožňuje začleniť servisný otvor do interiéru tak, aby vizuálne nadviazal na okolité sadrokartónové opláštenie. Projektanti ho môžu použiť pri návrhu prístupu k uzáverom, meracím zariadeniam, elektroinštalačným prvkom, rozvodným bodom alebo servisným častiam technických zariadení budov. Produkt možno osadiť do stien aj nepochôdznych stropov. Nie je však určený ako pochôdzny poklop ani ako požiarny uzáver.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Typický prístup | Praktický prínos | Odporúčanie |
|---|---|---|---|
| Sadrokartónové priečky | Elektroinštalácia a rozvody | Nenápadný servisný otvor | Vhodné pre interiérové steny |
| Nepochôdzne stropy | Vzduchotechnika a regulačné prvky | Prístup bez rozoberania opláštenia | Použiť iba v nepochôdznej konštrukcii |
| Bytové projekty | Uzávery a meracie prvky | Zachovanie čistého vzhľadu interiéru | Vhodné pre novostavby aj rekonštrukcie |
| Administratívne budovy | Technické rozvody nad podhľadom | Jednoduchší servis počas prevádzky | Rozmer prispôsobiť servisnému priestoru |
| Hotely a komerčné priestory | Rozvody TZB | Povrch možno zladiť s okolím | Vhodné tam, kde rozhoduje vzhľad |
| Technické miestnosti | Kontrolné a regulačné prvky | Opakovaný prístup bez poškodenia steny | Zvážiť voliteľný zámok |
| Atypické stavebné detaily | Neštandardný revízny otvor | Výroba rozmeru podľa projektu | Overiť technické možnosti s výrobcom |
Tabuľka porovnáva oblasti použitia revíznych dvierok FF Systems F1, typické servisné potreby a praktické odporúčania pre správny výber. Pomáha projektantovi alebo zhotoviteľovi posúdiť, kde má systém najväčší prevádzkový a estetický prínos.
Typické aplikácie
- prístup k elektroinštalačným rozvodom,
- servis vodovodných a vykurovacích rozvodov,
- kontrola prvkov vzduchotechniky,
- prístup k meracím a regulačným zariadeniam,
- revízne otvory v sadrokartónových priečkach,
- servisné otvory v nepochôdznych stropoch,
- prístup do menších technických priestorov a šácht.
Technické parametre a technické súvislosti
Systém F1 používa hliníkový rám, sadrokartónovú výplň v troch dostupných hrúbkach a skryté zacvakávacie zámky. Konštrukcia umožňuje montáž do interiérových stien a nepochôdznych stropov, pričom základné vyhotovenie nemá deklarovanú požiarnu odolnosť.
Výrobca ponúka sadrokartónovú výplň GKBi s hrúbkou 12,5 mm, 15 mm alebo 25 mm. Medzi rámom a krídlom zostáva približne 1,5 mm medzera, ktorá umožňuje otváranie a zároveň vytvára jemnú obvodovú líniu. Dvierka sa štandardne zatvárajú pomocou dvoch skrytých zacvakávacích zámkov. Pri rozmeroch od 300 × 300 mm výrobca používa poistný úchyt, ktorý treba po otvorení opätovne zaistiť. Systém je určený pre bežné interiérové revízne otvory bez deklarovanej požiarnej odolnosti.
Technická tabuľka
| Parameter | Overený údaj | Praktický význam |
| Typ produktu | Revízne dvierka s pevným krídlom | Stabilný servisný otvor pre interiérové konštrukcie |
| Materiál rámu | Hliníkové profily | Nízka hmotnosť a rozmerovo stabilná konštrukcia |
| Výplň krídla | Sadrokartón GKBi | Povrch možno dokončiť spolu s okolitým opláštením |
| Hrúbka výplne | 12,5 / 15 / 25 mm | Výber podľa skladby sadrokartónovej konštrukcie |
| Medzera rám – krídlo | Približne 1,5 mm | Umožňuje otváranie a vytvára jemnú obvodovú škáru |
| Zatváranie | Dva skryté zacvakávacie zámky | Otvorenie zatlačením bez viditeľnej rukoväti |
| Poistný úchyt | Od rozmeru 300 × 300 mm | Zabezpečuje krídlo pri otvorení |
| Spôsob montáže | Steny a nepochôdzne stropy | Použitie v interiérových sadrokartónových konštrukciách |
| Požiarna odolnosť | Bez deklarovanej požiarnej odolnosti | Nevhodné ako uzáver požiarne deliacej konštrukcie |
| Voliteľné vyhotovenie | Skrutkovaná verzia alebo rám bez výplne | Väčšia flexibilita pri realizácii |
| Voliteľné zámky | Viaceré uzamykateľné varianty | Kontrolovaný prístup do technického priestoru |
| Atypické rozmery | Dostupné na dopyt | Prispôsobenie neštandardnému stavebnému otvoru |
Technická tabuľka sumarizuje overené parametre systému FF Systems F1 a vysvetľuje ich význam pre návrh, montáž a prevádzku. Dôležité je najmä správne zvoliť hrúbku výplne, rozmer otvoru a miesto použitia bez požiadavky na požiarnu odolnosť.

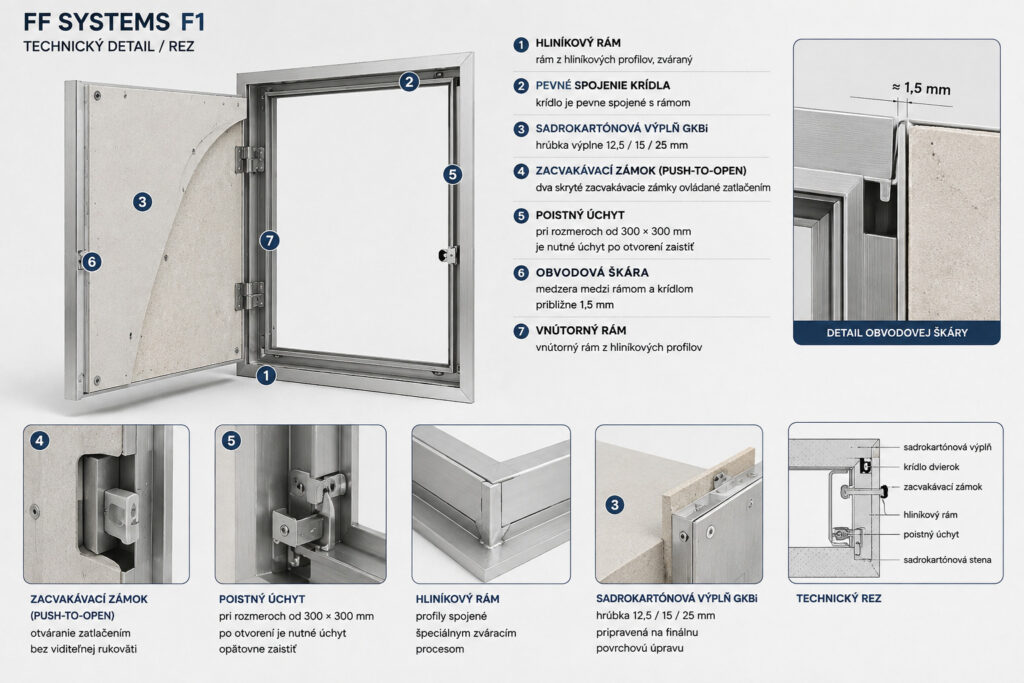

Na technickom reze sú zobrazené revízne dvierka FF Systems F1 s detailným pohľadom na hliníkový rám, sadrokartónovú výplň GKBi, pevné spojenie krídla s rámom, skrytý zacvakávací zámok, bezpečnostný poistný úchyt a približne 1,5 mm obvodovú škáru medzi rámom a krídlom. Schéma vysvetľuje konštrukčné riešenie produktu a jeho funkciu pri montáži do sadrokartónových stien a nepochôdznych stropov. Technický detail zároveň ukazuje spôsob otvárania zatlačením, prípravu krídla na finálnu povrchovú úpravu a jednotlivé prvky, ktoré zabezpečujú spoľahlivý prístup k technickým rozvodom. Výrobcom systému je FF Systems, ktorý ponúka aj požiarne revízne dvierka, revízne dvierka do keramických obkladov, stropné revízne dvierka a ďalšie riešenia pre profesionálnu suchú výstavbu.
Dôležité technické vlastnosti
- tri hrúbky sadrokartónovej výplne,
- približne 1,5 mm obvodová škára,
- dva skryté zacvakávacie zámky,
- poistný úchyt od 300 × 300 mm,
- montáž do stien a nepochôdznych stropov,
- voliteľný uzamykateľný zámok,
- vyhotovenie bez deklarovanej požiarnej odolnosti.
Čo to znamená pre prax
Správne navrhnuté revízne dvierka F1 umožnia servisovať technické rozvody bez rozoberania dokončeného sadrokartónového povrchu. Projektant získa presne definovaný revízny otvor, zhotoviteľ jasný montážny detail a správca budovy opakovane použiteľný prístup.
V praxi treba veľkosť dvierok prispôsobiť nielen rozmeru technického prvku, ale aj priestoru potrebnému na jeho kontrolu, výmenu alebo servis. Pri správne pripravenom stavebnom otvore možno rám osadiť plošne a krídlo dokončiť rovnakým náterom ako okolitú konštrukciu. Servisný technik sa následne dostane k rozvodom bez poškodzovania opláštenia. Pri dvierkach od rozmeru 300 × 300 mm musí po každom otvorení opätovne zaistiť poistný úchyt. V požiarnych deliacich konštrukciách treba namiesto systému F1 použiť výrobok s príslušnou požiarnou klasifikáciou.
Praktický dopad
- jednoduchší prístup k rozvodom pri kontrole a servise,
- menší rozsah zásahov do hotového povrchu,
- čistejšie začlenenie revízneho otvoru do interiéru,
- presnejšie plánovanie veľkosti servisného priestoru,
- možnosť atypického rozmeru pri neštandardnom detaile,
- kontrolovanejšie otváranie väčšieho krídla pomocou poistného úchytu,
- jasné oddelenie bežného a požiarne odolného riešenia.
Výhody a benefity
FF Systems F1 spája nenápadné začlenenie do interiéru, jednoduché otváranie a prispôsobenie rôznym sadrokartónovým skladbám. Hlavným benefitom je opakovane použiteľný servisný prístup bez viditeľnej rukoväti a bez potreby rozoberať okolité opláštenie.
Po dokončení povrchu dvierka vizuálne nadväzujú na okolitú stenu alebo strop a viditeľná zostáva najmä úzka obvodová škára. Skryté zámky umožňujú otvoriť krídlo zatlačením, takže na jeho povrchu netreba osádzať štandardnú rukoväť. Tri hrúbky výplne zjednodušujú prispôsobenie rôznym sadrokartónovým skladbám. Výrobca zároveň ponúka atypické rozmery a doplnkové zámky. Systém preto možno prispôsobiť vzhľadu interiéru, servisnej potrebe aj požiadavke na kontrolovaný prístup.
Hlavné benefity
- nenápadný vzhľad po dokončení povrchu,
- otváranie bez viditeľnej rukoväti,
- prístup bez poškodzovania opláštenia,
- výber z troch hrúbok výplne,
- možnosť atypického rozmeru,
- voliteľné uzamknutie technického priestoru,
- použitie v stenách aj nepochôdznych stropoch.
Cieľové skupiny
Systém F1 je určený najmä pre projektantov, architektov, sadrokartonárov, generálnych zhotoviteľov, investorov a správcov budov. Každej skupine pomáha vyriešiť prístup k technickým rozvodom bez zbytočného narušenia dokončeného interiéru.
Projektant môže revízny otvor začleniť do výkresovej dokumentácie podľa konkrétneho servisného priestoru. Architekt získa riešenie bez viditeľných pántov a štandardnej rukoväti. Zhotoviteľ môže zvoliť vhodnú hrúbku sadrokartónovej výplne a pripraviť otvor podľa montážneho detailu. Investor získa servisne prístupnú konštrukciu a správca budovy môže vykonávať kontroly bez rozoberania steny alebo stropu. Technické oddelenia a facility manažéri môžu pri vybraných priestoroch využiť aj doplnkový uzamykateľný zámok.
Pre koho je systém relevantný
- projektanti – presné začlenenie revízneho otvoru do dokumentácie,
- architekti – nenápadné vizuálne riešenie,
- sadrokartonári – kompatibilita s rôznymi hrúbkami opláštenia,
- generálni zhotovitelia – koordinácia prístupu k profesiám TZB,
- investori a developeri – servisne prístupné interiérové konštrukcie,
- správcovia budov – opakovaný prístup ku kontrolovaným prvkom,
- facility a technické oddelenia – možnosť uzamknutia vybraného priestoru.
Dôvody výberu revíznych dvierok FF Systems F1
Systém F1 je vhodnou voľbou tam, kde projekt vyžaduje technicky jasný revízny otvor, čisté interiérové riešenie a možnosť prispôsobiť rozmer alebo zámok. Pri správnom návrhu znižuje riziko nevhodného prístupu k zariadeniam počas budúceho servisu.
Pri výbere revíznych dvierok nestačí posudzovať iba vonkajší rozmer. Rozhodujúca je skladba opláštenia, veľkosť servisovaného zariadenia, smer otvárania, priestor na manipuláciu a prípadná požiadavka na uzamknutie. FF Systems F1 ponúka tri hrúbky výplne, atypické rozmery a viacero spôsobov uzamknutia. Pevne spojené krídlo zostáva súčasťou rámu, čím sa znižuje riziko jeho odloženia alebo poškodenia pri kontrole. Produkt treba vybrať len do konštrukcie bez požiadavky na požiarnu odolnosť.
Hlavné dôvody výberu
- jasne definovaná konštrukcia systému,
- pevné spojenie krídla s rámom,
- výber hrúbky podľa sadrokartónovej skladby,
- možnosť neštandardného rozmeru,
- voliteľné riešenie uzamknutia,
- servisný prístup bez demontáže opláštenia,
- presne určené použitie bez požiarnej odolnosti.
Odporúčania pre návrh a montáž FF Systems F1
Rozmer dvierok navrhnite podľa veľkosti zariadenia aj priestoru potrebného na servis. Pred objednaním overte hrúbku opláštenia, spôsob osadenia, smer otvárania a prípadnú požiadavku na uzamknutie alebo požiarnu odolnosť.
Stavebný otvor treba pripraviť podľa montážnych podkladov výrobcu a zachovať jeho rovinnosť. Hrúbku výplne zvoľte podľa skladby okolitej sadrokartónovej konštrukcie. Pri strope vždy overte, že ide o nepochôdznu konštrukciu. Ak projekt vyžaduje atypický rozmer, vopred konzultujte technické možnosti výroby. Pri dvierkach od rozmeru 300 × 300 mm treba po otvorení opätovne zaistiť poistný úchyt. Do požiarne deliacej konštrukcie nenavrhujte základný systém F1, ale vhodný požiarny variant s overenou klasifikáciou.
