EBEA® balkónový termoizolačný nosník od Peikko Slovakia s.r.o. vytvára nosné spojenie medzi balkónovou a stropnou doskou a zároveň obmedzuje tepelný most v mieste prestupu cez obvodový plášť. Riešenie sa používa najmä pri konzolových balkónoch, lodžiách, stenách a doskách, kde musí detail bezpečne prenášať zaťaženie a zachovať tepelnú ochranu budovy. https://www.peikko.sk/produkty/product/ebea/
EBEA® balkónový termoizolačný nosník od spoločnosti Peikko tepelne oddeľuje vonkajšiu železobetónovú konštrukciu od vykurovanej časti budovy. Jednotlivé modely podľa svojho konštrukčného vyhotovenia prenášajú určené kombinácie priečnych síl, vodorovných síl, normálových síl a ohybových momentov do hlavnej nosnej konštrukcie. Systém pomáha obmedziť lokálne tepelné straty, ochladzovanie vnútorných povrchov a riziko porúch v kritickom detaile. Vybrané modely a skladby môžu podľa podkladov výrobcu dosiahnuť zníženie prenosu hluku až o 21 dB a požiarnu klasifikáciu až REI 120. Konkrétne hodnoty však závisia od typu nosníka, izolačného materiálu, skladby konštrukcie a podmienok technického posúdenia.

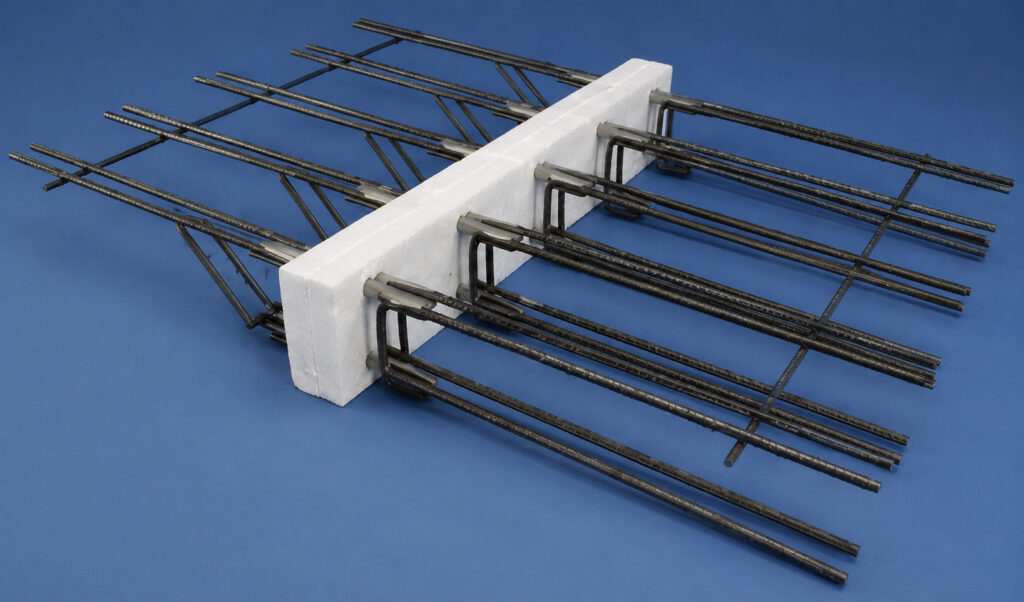

Na obrázku je zobrazený EBEA® balkónový termoizolačný nosník zabudovaný medzi vnútornou železobetónovou stropnou doskou a konzolovým železobetónovým balkónom. Detail názorne ukazuje nosné spojenie, tepelnú deliacu vrstvu, oceľovú výstuž a plynulé napojenie na obvodovú tepelnú izoláciu budovy, čím ilustruje spôsob obmedzenia tepelného mosta pri moderných energeticky efektívnych stavbách.
Profil produktu EBEA® balkónový termoizolačný nosník
EBEA® spája nosné oceľové prvky a tepelnoizolačné teleso do jedného systémového výrobku. Produktový rad ponúka viacero modelov pre rozdielne kombinácie zaťaženia, hrúbky dosiek, požiarne požiadavky a spôsoby realizácie.
Konštrukcia EBEA® balkónového termoizolačného nosníka sa mení podľa konkrétneho modelu a môže pozostávať z tepelnoizolačného telesa, ťahovej výstuže, šmykových prvkov, tlakových komponentov a ďalších oceľových častí potrebných na prenos navrhovaného zaťaženia. Tepelnoizolačné teleso môže podľa schváleného variantu tvoriť minerálna vlna, extrudovaný polystyrén alebo penové sklo. Zvolený materiál ovplyvňuje tepelné, požiarne a konštrukčné vlastnosti výsledného detailu. Nosné časti prechádzajú cez izolačnú vrstvu iba v rozsahu potrebnom na prenos síl, čím systém obmedzuje priamy tok tepla cez železobetónové napojenie.
Charakteristické vlastnosti systému
- Nosná a tepelnoizolačná funkcia v jednom prvku zjednodušuje návrh balkónového detailu.
- Viacero modelov pokrýva rozdielne kombinácie momentov, šmykových, vodorovných a normálových síl.
- Tepelnoizolačné teleso prerušuje súvislý železobetónový prierez v obvodovom plášti.
- Ťahové, tlakové a šmykové komponenty zabezpečujú statickú funkciu podľa zvoleného variantu.
- Rôzne izolačné materiály umožňujú prispôsobiť riešenie tepelným a požiarnym požiadavkám.
- Monolitické aj prefabrikované použitie rozširuje možnosti návrhu a realizácie.
- Doplnkové izolačné prvky môžu vytvoriť plynulú tepelnú deliacu vrstvu medzi nosnými prvkami.
Použitie a oblasti nasadenia
EBEA® balkónový termoizolačný nosník sa používa najmä pri železobetónových prvkoch, ktoré prechádzajú cez tepelnú obálku budovy. Najčastejšie rieši napojenie konzolových balkónov, lodžií, atík, stien a vysunutých dosiek.
Najbežnejšou aplikáciou sú konzolové železobetónové balkóny nadväzujúce na vnútornú stropnú dosku. Prvok možno použiť aj pri lodžiách, atikách, stenách, doskách a ďalších železobetónových konštrukciách, ktoré prechádzajú cez tepelnú obálku budovy. Pri monolitickej výstavbe sa nosník osadí do výstuže pred betonážou balkónovej a stropnej dosky. Pri prefabrikácii ho možno zabudovať už počas výroby balkónového dielca. Použitie pri rímsach, prístreškoch alebo atypických vystupujúcich konštrukciách musí projektant individuálne overiť podľa geometrie, zaťaženia a možností konkrétneho modelu.
Typické oblasti použitia
- Konzolové balkóny bytových a administratívnych budov.
- Lodžie a vysunuté stropné dosky prechádzajúce cez obvodový plášť.
- Monolitické železobetónové konštrukcie betonované priamo na stavbe.
- Prefabrikované balkónové dielce pripájané k hlavnej nosnej konštrukcii.
- Atiky a stenové prvky, ktoré narúšajú súvislosť tepelnej izolácie.
- Občianske a verejné budovy s požiadavkou na energeticky kvalitné detaily.
- Atypické železobetónové výstupky, ak ich použitie potvrdí individuálny návrh.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Projektová potreba | Hlavný prínos EBEA® | Odporúčanie pre návrh |
|---|---|---|---|
| Konzolový balkón | Prenos momentu a priečnej sily | Nosné spojenie s obmedzením tepelného mosta | Typ vybrať podľa momentu, šmyku a hrúbky dosky |
| Prefabrikovaný balkón | Presné pripojenie hotového dielca | Možnosť zabudovania prvku už vo výrobe | Koordinovať polohu výstuže a montážne tolerancie |
| Monolitická balkónová doska | Spoločná betonáž balkóna a stropu | Priame začlenenie do výstuže pred betonážou | Skontrolovať orientáciu prvku a doplnkovú výstuž |
| Lodžia alebo vysunutá doska | Zachovanie súvislej tepelnej obálky | Obmedzenie priameho toku tepla cez železobetón | Spojiť statický návrh s tepelnotechnickým posúdením |
| Atika alebo železobetónová stena | Tepelné oddelenie prestupujúceho prvku | Zníženie lokálneho tepelného mosta | Overiť vhodnosť modelu pre smer a veľkosť zaťaženia |
| Atypický železobetónový výstupok | Individuálne nosné pripojenie | Možnosť systémového riešenia citlivého detailu | Vyžaduje samostatné statické a technické posúdenie |
Rozhodovacia tabuľka použitia EBEA® balkónového termoizolačného nosníka zobrazuje najčastejšie oblasti nasadenia, hlavné projektové požiadavky, prínosy systému a odporúčania pre správny návrh. Pomáha projektantom, architektom, statikom aj investorom rýchlo určiť, v ktorých železobetónových konštrukciách je použitie EBEA® balkónového termoizolačného nosníka najvhodnejšie a aké výhody prináša z pohľadu prerušenia tepelného mosta, bezpečného prenosu zaťaženia a energeticky efektívneho riešenia detailu.
Technické parametre a technické súvislosti
EBEA® balkónový termoizolačný nosník spája vysokú nosnosť s účinným tepelným oddelením železobetónových konštrukcií. Jednotlivé modely sú navrhnuté pre rozdielne kombinácie zaťaženia, pričom zachovávajú kontinuitu tepelnej obálky a zjednodušujú návrh kritického detailu.
Produktový rad EBEA® zahŕňa viacero modelov určených na prenos rozdielnych kombinácií ohybových momentov, priečnych síl, vodorovných síl alebo normálových síl medzi spájanými železobetónovými konštrukciami. Prenášané účinky a návrhové odolnosti preto treba vždy posudzovať podľa konkrétneho modelu. Štandardná hrúbka tepelnoizolačného telesa je pri viacerých variantoch 80 alebo 120 mm, pričom niektoré modely sú dostupné aj s hrúbkou 60 alebo 100 mm. Vybrané zostavy s minerálnou vlnou môžu pri splnení podmienok slovenského technického posúdenia dosiahnuť požiarnu odolnosť až REI 120, zatiaľ čo ďalšie skladby majú odlišné požiarne parametre. Pre návrh na Slovensku je rozhodujúce aktuálne slovenské technické posúdenie SK TP – 20/0001 a technická dokumentácia výrobcu.
Technická tabuľka
| Parameter | Overený údaj alebo rozsah | Praktický význam |
|---|---|---|
| Hlavná funkcia | Nosné spojenie s obmedzením tepelného mosta | Spojenie statiky a tepelnej ochrany v jednom prvku |
| Prenášané účinky | Podľa modelu momenty, priečne, vodorovné alebo normálové sily | Presné prispôsobenie statickému návrhu |
| Štandardná hrúbka izolácie | 80 alebo 120 mm | Zachovanie kontinuity tepelnej obálky |
| Voliteľná hrúbka izolácie | 60 alebo 100 mm (vybrané modely) | Prispôsobenie rôznym skladbám konštrukcie |
| Maximálna dĺžka prvku | do 1 200 mm (podľa modelu) | Flexibilné rozmiestnenie nosných prvkov |
| Výrobný krok dĺžky | 50 mm | Presné prispôsobenie geometrii balkóna |
| Výrobný krok výšky izolácie | 20 mm | Jednoduchšie zosúladenie s hrúbkou dosky |
| Požiarna klasifikácia | až REI 120 (pri určených skladbách) | Vyššia požiarna bezpečnosť stavby |
| Akustická vlastnosť | zníženie prenosu hluku až o 21 dB (podľa výrobcu) | Vyšší komfort vnútorného prostredia |
| Predpokladaná životnosť | 50 rokov | Dlhodobá spoľahlivosť stavebného detailu |
Technická tabuľka prináša prehľad najdôležitejších technických parametrov EBEA® balkónového termoizolačného nosníka, vrátane prenášaných zaťažení, hrúbky tepelnej izolácie, výrobných rozmerov, požiarnej odolnosti, akustických vlastností a predpokladanej životnosti. Umožňuje projektantom, statikom a realizačným spoločnostiam rýchlo porovnať hlavné parametre systému a zvoliť vhodný variant pre konkrétny železobetónový detail s dôrazom na obmedzenie tepelných mostov, bezpečný prenos zaťaženia a energetickú efektívnosť stavby.

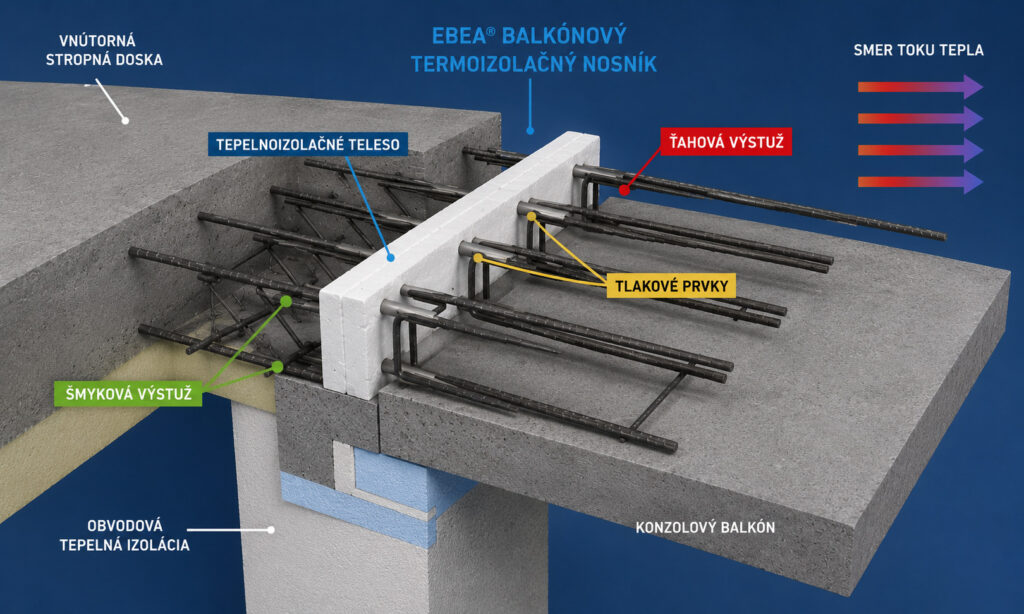

Technický rez zobrazuje EBEA® balkónový termoizolačný nosník zabudovaný medzi vnútornou železobetónovou stropnou doskou a konzolovým železobetónovým balkónom. Detail názorne vyznačuje tepelnoizolačné teleso, ťahovú výstuž, tlakové prvky, šmykovú výstuž aj smer toku tepla, čím vysvetľuje princíp bezpečného prenosu zaťaženia a účinného obmedzenia tepelného mosta v mieste napojenia balkónovej konštrukcie.
Kľúčové technické vlastnosti
- Systémové nosné riešenie pre železobetónové balkóny a dosky.
- Výrazné obmedzenie tepelného mosta v mieste napojenia konštrukcie.
- Viacero modelových radov pre rozdielne statické zaťaženia.
- Možnosť použitia v monolitických aj prefabrikovaných stavbách.
- Rôzne hrúbky tepelnej izolácie podľa požiadaviek projektu.
- Možnosť dosiahnuť požiarnu odolnosť až REI 120 pri určených skladbách.
- Dlhodobá životnosť potvrdená technickým posúdením.
Čo to znamená pre prax
Pre projektanta, investora aj realizačnú spoločnosť znamená EBEA® balkónový termoizolačný nosník jednoduchšie riešenie jedného z najkritickejších detailov obvodového plášťa. Spája statickú bezpečnosť s kvalitným tepelnotechnickým návrhom bez zbytočných kompromisov.
Pri klasickom železobetónovom balkóne vzniká v mieste napojenia významný tepelný most. EBEA® tento detail rieši priamo v nosnej konštrukcii, čím pomáha obmedziť lokálne tepelné straty a zvyšovať vnútornú povrchovú teplotu kritického miesta. Tým sa môže znížiť riziko povrchovej kondenzácie a rastu plesní, čo však treba vždy potvrdiť tepelnotechnickým výpočtom konkrétnej skladby. Projektant získava systémové riešenie s technickými podkladmi, realizačná firma jednoduchšie osadenie prvku do výstuže a investor vyššiu technickú kvalitu stavebného detailu počas celej životnosti objektu.
Praktické prínosy pre projekt
- Nižšie lokálne tepelné straty v oblasti balkónového napojenia.
- Vyššia vnútorná povrchová teplota kritického detailu.
- Možnosť obmedziť riziko kondenzácie a plesní pri správnom návrhu.
- Jednoduchšia koordinácia medzi statikom a projektantom stavebnej fyziky.
- Rýchlejšia montáž vďaka systémovému riešeniu.
- Vyššia kvalita detailu počas celej životnosti stavby.
- Podpora energeticky úsporných budov bez zložitých doplnkových riešení.
Výhody a benefity
EBEA® balkónový termoizolačný nosník prináša vyššiu technickú spoľahlivosť, kvalitnejšie riešenie balkónového detailu a jednoduchšiu koordináciu projektu. Výsledkom je vyšší komfort, lepšia energetická efektívnosť a dlhodobá ochrana investície.
Najväčším prínosom systému je spojenie nosnej funkcie a tepelného oddelenia do jedného konštrukčného prvku. Projektant nemusí navrhovať komplikované individuálne detaily, pretože využíva systém vyvinutý špeciálne pre železobetónové balkóny. Investor získava kvalitnejší stavebný detail, ktorý podporuje energetickú hospodárnosť budovy a znižuje riziko porúch spôsobených nevhodne riešeným tepelným mostom. Realizačná spoločnosť profituje z jednoduchšieho zabudovania prvku do výstuže a lepšej koordinácie počas výstavby.
Hlavné benefity riešenia
- Spojenie statiky a tepelnej izolácie v jednom výrobku.
- Obmedzenie tepelných mostov bez oslabenia nosnej funkcie.
- Vyššia technická kvalita balkónového detailu.
- Jednoduchšie projektovanie systémového riešenia.
- Efektívnejšia realizácia na stavbe aj vo výrobe prefabrikátov.
- Dlhodobá spoľahlivosť pri správnom návrhu a montáži.
- Podpora energeticky efektívnej výstavby.
Cieľové skupiny
EBEA® balkónový termoizolačný nosník je určený pre odborníkov, ktorí navrhujú, realizujú alebo spravujú železobetónové stavby s dôrazom na energetickú efektívnosť, spoľahlivú statiku a kvalitné stavebné detaily. Riešenie podporuje správny návrh už od projektovej fázy.
Najväčší prínos prináša EBEA® balkónový termoizolačný nosník projektantom, statikom, architektom a realizačným spoločnostiam, ktoré navrhujú alebo realizujú bytové, administratívne, občianske aj priemyselné objekty. Developerom a investorom pomáha navrhovať energeticky kvalitnejšie budovy s menším rizikom problémov spôsobených tepelnými mostmi. Výrobcovia prefabrikátov oceňujú možnosť zabudovania prvku už počas výroby balkónových dielcov a správcovia budov získavajú spoľahlivejší konštrukčný detail s dlhou životnosťou.
Pre koho je riešenie určené
- Projektanti železobetónových konštrukcií – jednoduchší návrh balkónových detailov.
- Statici – spoľahlivý prenos navrhovaného zaťaženia.
- Architekti – kvalitné riešenie bez narušenia architektonického návrhu.
- Realizačné spoločnosti – jednoduchšie zabudovanie systémového prvku.
- Developeri a investori – vyššia energetická kvalita stavby.
- Výrobcovia prefabrikátov – efektívna integrácia do výroby.
- Správcovia budov – dlhodobá spoľahlivosť kritického detailu.
Dôvody výberu produktu
EBEA® balkónový termoizolačný nosník predstavuje systémové riešenie podporené technickými podkladmi výrobcu. Umožňuje bezpečný návrh, znižuje projektové riziká a uľahčuje koordináciu medzi jednotlivými profesiami.
Na rozdiel od individuálne navrhovaných detailov ponúka EBEA® ucelený systém s viacerými modelmi pre rozdielne kombinácie zaťaženia. Projektanti majú k dispozícii technické manuály, návrhové podklady a podporu výrobcu pri výbere vhodného riešenia. Systém je určený pre monolitické aj prefabrikované konštrukcie a umožňuje prispôsobiť návrh konkrétnym požiadavkám stavby. Správny výber modelu podľa statického návrhu pomáha zvýšiť technickú istotu projektu a znižuje riziko chýb počas realizácie.
Prečo zvoliť EBEA®
- Viacero modelov pre rozdielne kombinácie zaťaženia.
- Technické manuály a návrhové podklady pre projektantov.
- Systémové riešenie pre monolitické aj prefabrikované stavby.
- Možnosť výberu vhodného modelu podľa statických požiadaviek.
- Podpora technického oddelenia výrobcu počas projektovania.
- Kompatibilita s modernými železobetónovými konštrukciami.
- Dlhodobé technické riešenie overené v stavebnej praxi.
Odporúčania pre EBEA® balkónový termoizolačný nosník
Najlepší výsledok dosiahnete, ak sa EBEA® balkónový termoizolačný nosník navrhne už v projektovej dokumentácii a jeho výber vychádza zo statického aj tepelnotechnického posúdenia konkrétneho detailu.
Pri návrhu odporúčame koordinovať statický výpočet, tepelnotechnické posúdenie a spôsob realizácie už v počiatočnej fáze projektu. Výber správneho modelu musí vychádzať z prenášaných síl a momentov, hrúbky dosky, triedy betónu, geometrie konštrukcie, požiarnej odolnosti a spôsobu výstavby. Projektant by mal zároveň overiť doplnkovú výstuž, kotevné dĺžky a montážnu polohu podľa aktuálnej technickej dokumentácie určenej pre slovenský trh.
