Bodové svetlíky privádzajú prirodzené denné svetlo a umožňujú prevádzkové odvetranie priemyselných, občianskych, bytových aj rekreačných stavieb. Výrobca ich určuje pre ploché strechy a strechy so sklonom do 15°, pričom ponúka pevné, otváravé aj výlezové vyhotovenia. https://www.topix.sk/produkty/bodove-svetliky
Bodové svetlíky predstavujú praktické riešenie na presvetlenie interiéru, bežné vetranie alebo vytvorenie prístupu na strechu. Kopula sa vyrába z tepelne tvarovaného PMMA akrylátového skla s hrúbkou 3 mm a môže mať jednu až štyri vrstvy. Pri štvorvrstvovej kopule výrobca deklaruje súčiniteľ prestupu tepla U = 1,37 W/(m²·K). Konkrétna hodnota pre projekt však závisí od rozmeru, podstavy a kompletného montážneho detailu. Nízka hmotnosť a pevná konštrukcia uľahčujú manipuláciu, zatiaľ čo výrobcom deklarovaná odolnosť voči UV žiareniu a poveternostným podmienkam podporuje stabilné používanie v exteriéri.

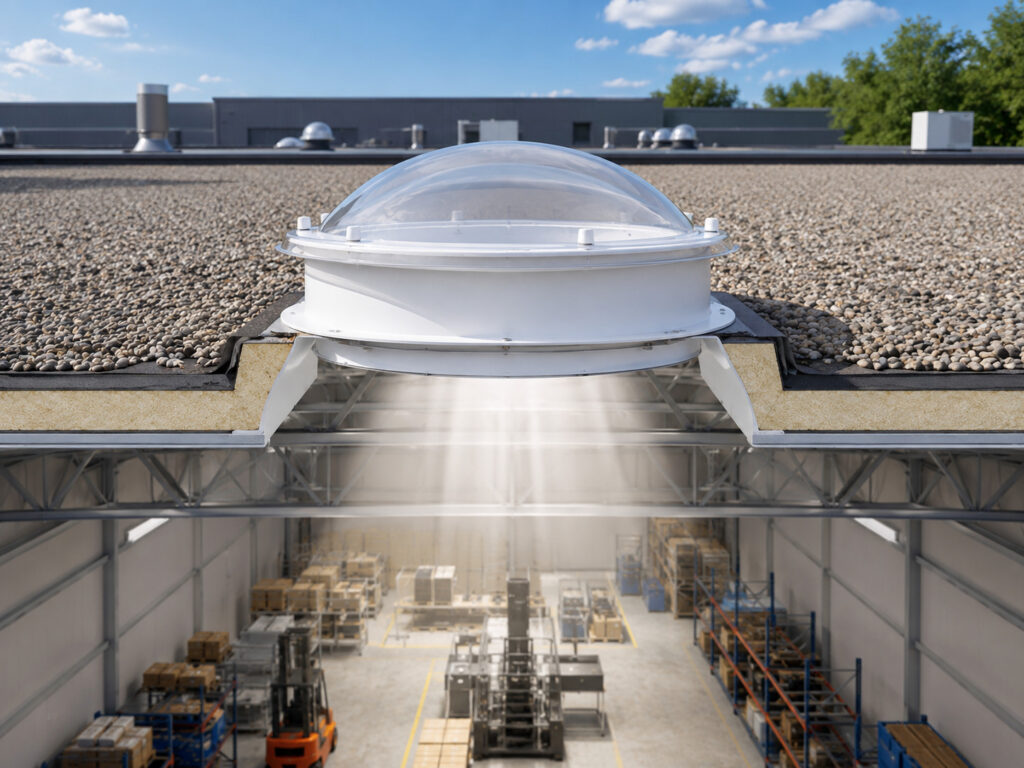

Na obrázku je zobrazený bodový svetlík osadený na plochej streche priemyselnej budovy, cez ktorý preniká prirodzené denné svetlo do interiéru skladu. PMMA kopula, tepelne izolovaná podstava a strešný detail ilustrujú spôsob, akým bodové svetlíky zabezpečujú presvetlenie výrobných a skladových priestorov, podporujú prevádzkové vetranie a prispievajú k efektívnemu využívaniu denného svetla v priemyselných aj občianskych stavbách.
Profil produktu
Bodové svetlíky kombinujú ľahkú PMMA kopulu s tepelne izolovanou laminátovou podstavou. Variabilné tvary, počty vrstiev, výšky podstáv a možnosti otvárania umožňujú prispôsobiť riešenie konkrétnemu typu strechy aj prevádzke budovy.
Konštrukciu svetlíka tvorí PMMA kopula, laminátová podstava a tesniace a kotviace prvky. Jednotlivé vrstvy kopuly sú prevŕtané a spojené nepriepustnou obojstranne lepiacou páskou a silikónom. Plastové krytky pomáhajú chrániť skrutkové spoje pred prenikaním vody a obmedzujú priamy prístup ku kotviacim prvkom. Nejde však o preukázanú certifikovanú ochranu proti vlámaniu.
Laminátovú podstavu možno podľa údajov výrobcu vyrobiť v rôznych výškach, sklonoch a farebných vyhotoveniach. Podstava obsahuje 20 mm PUR peny a môže sa napojiť na vybrané strešné skladby pomocou trapézových nadstavcov alebo hydroizolačných fólií. Do steny podstavy možno podľa konkrétneho riešenia osadiť aj ventilátor.
Hlavné vlastnosti produktu
- PMMA kopula s hrúbkou 3 mm
- jedno- až štvorvrstvové vyhotovenie
- pevné alebo otváravé riešenie
- číra alebo mliečna kopula
- laminátová podstava s 20 mm PUR peny
- štvorcový, obdĺžnikový alebo kruhový tvar
- možnosť prispôsobiť podstavu strešnej skladbe
Použitie a oblasti nasadenia
Bodové svetlíky sa používajú najmä tam, kde treba priviesť denné svetlo do hĺbky dispozície, podporiť prirodzené vetranie alebo vytvoriť servisný výlez. Uplatnia sa v priemyselných halách, skladoch, bytových domoch, administratívnych budovách aj rekreačných objektoch.
Projektanti využívajú bodové svetlíky pri novostavbách aj rekonštrukciách s plochými alebo mierne šikmými strechami. V priemyselných halách a skladoch pomáhajú obmedziť potrebu umelého osvetlenia počas vhodných denných podmienok. V administratívnych a občianskych budovách zlepšujú svetelný komfort, zatiaľ čo v bytových domoch môžu presvetliť schodiská, chodby alebo spoločné priestory.
Otváravé varianty podporujú bežné prevádzkové vetranie. Výlezové vyhotovenia zase umožňujú prístup na strechu pri údržbe technických zariadení, hydroizolácie alebo odvodňovacích prvkov.
Tabuľka použitia a rozhodovania
| Oblasť použitia | Hlavná potreba | Odporúčané riešenie | Praktický prínos |
|---|---|---|---|
| Priemyselné haly | Denné osvetlenie výroby | Viacvrstvový pevný alebo otváravý svetlík | Možnosť obmedziť umelé osvetlenie a zlepšiť svetelný komfort |
| Sklady a logistika | Presvetlenie veľkej podlahovej plochy | Dvoj- alebo trojvrstvová kopula | Lepšia orientácia v priestore počas dňa |
| Administratívne budovy | Rovnomerné rozptýlené svetlo | Svetlík s mliečnou kopulou | Menšie riziko oslnenia a príjemnejšie pracovné prostredie |
| Bytové domy | Presvetlenie spoločných priestorov | Pevný alebo otváravý svetlík | Viac denného svetla na schodiskách a chodbách |
| Rodinné domy a chaty | Svetlo a bežné vetranie | Kompaktný otváravý svetlík | Vyšší používateľský komfort |
| Technické a servisné priestory | Prístup na strechu | Výlezový svetlík | Jednoduchší servis strešných zariadení |
Tabuľka porovnáva typické oblasti použitia bodových svetlíkov, ich hlavné prevádzkové potreby a odporúčané vyhotovenia. Pomáha projektantom a investorom vybrať riešenie podľa požadovaného presvetlenia, vetrania alebo prístupu na strechu.
Typické oblasti použitia
- výrobné a montážne haly
- logistické a skladové objekty
- administratívne budovy
- obchodné a občianske stavby
- bytové domy
- rodinné a rekreačné objekty
- technické a servisné priestory
Technické parametre a technické súvislosti
Bodové svetlíky ponúkajú kombináciu svetelnej priepustnosti, tepelnej ochrany, nízkej hmotnosti a variabilného otvárania. Výrobca deklaruje rozdielne hodnoty U a svetelnej priepustnosti podľa počtu vrstiev a typu kopuly.
Kopula sa vyrába z PMMA akrylátového skla s hrúbkou 3 mm. Výrobca pri tomto materiáli deklaruje vysokú svetelnú priepustnosť a odolnosť voči UV žiareniu a poveternostným vplyvom. Verejne dostupné produktové podklady však neuvádzajú konkrétnu skúšku umelého starnutia ani kvantifikovanú životnosť. Podstava je vyrobená z laminátu a obsahuje 20 mm polyuretánovej peny. Tá pomáha obmedzovať tepelný tok v oblasti podstavy, pričom výslednú tepelnú vlastnosť ovplyvňuje kompletná zostava, rozmery, napojenie hydroizolácie a montážny detail.
Technická tabuľka
| Parameter | Hodnota alebo vyhotovenie | Praktický význam |
| Materiál kopuly | PMMA – akrylátové sklo | Nízka hmotnosť a výrobcom deklarovaná vysoká svetelná priepustnosť |
| Hrúbka kopuly | 3 mm | Pevnosť pri nízkej vlastnej hmotnosti |
| Počet vrstiev | 1 až 4 | Voľba medzi svetelnou priepustnosťou a tepelnou ochranou |
| Materiál podstavy | Laminát | Odolné riešenie určené pre vonkajšie strešné použitie |
| Izolácia podstavy | 20 mm PUR peny | Pomáha obmedziť tepelný tok v oblasti podstavy |
| Tvary | Štvorcové, obdĺžnikové, kruhové | Prispôsobenie tvaru strešného otvoru a projektu |
| Spôsob otvárania | Pevný, mechanický alebo elektrický | Presvetlenie, bežné vetranie alebo prístup na strechu |
| Farba kopuly | Číra alebo mliečna | Vyššia priepustnosť alebo rovnomernejšie rozptýlenie svetla |
| Odporúčaný sklon strechy | Podľa výrobcu do 15° | Použitie na plochých a mierne šikmých strechách |
Technická tabuľka sumarizuje hlavné materiálové, konštrukčné a prevádzkové parametre bodových svetlíkov. Pri údajoch, ktoré výrobca verejne uvádza bez skúšobného protokolu, tabuľka používa formuláciu výrobcom deklarované hodnoty.
Tabuľka-Tepelnoizolačné vlastnosti
Nasledujúce hodnoty U deklaruje výrobca pre jednotlivé počty vrstiev kopuly. Verejný produktový podklad neuvádza rozmer skúšanej zostavy ani to, či hodnoty zahŕňajú kompletný svetlík s podstavou.
| Počet vrstiev | Výrobcom deklarovaná hodnota U |
| 1 vrstva | 4,00 W/(m²·K) |
| 2 vrstvy | 1,99 W/(m²·K) |
| 3 vrstvy | 1,59 W/(m²·K) |
| 4 vrstvy | 1,37 W/(m²·K) |
Tabuľka ukazuje vzťah medzi počtom vrstiev kopuly a výrobcom deklarovaným súčiniteľom prestupu tepla U. Nižšia hodnota znamená nižší tepelný tok pri rovnakom teplotnom rozdiele.
Nižšia hodnota U znamená nižší tepelný tok pri rovnakom teplotnom rozdiele. Reálny vplyv na energetickú bilanciu budovy však závisí od plochy svetlíkov, rozmerov, montážnych detailov, tesnosti a skladby strechy.
Tabuľka-Svetelná priepustnosť
| Variant kopuly | Číra kopula | Mliečna kopula |
| 1 vrstva | 92 % | 85 % |
| 2 vrstvy | 85 % | 78 % |
| 3 vrstvy | 78 % | 72 % |
| 4 vrstvy | 72 % | 65 % |
Tabuľka porovnáva svetelnú priepustnosť čírych a mliečnych kopúl podľa počtu vrstiev. Pomáha vyvážiť požiadavku na množstvo denného svetla, rozptýlenie svetla a tepelnú ochranu.
S rastúcim počtom vrstiev sa podľa deklarovaných údajov znižuje svetelná priepustnosť, ale zároveň sa zlepšuje hodnota U. Projektant preto musí vyvážiť požiadavku na denné svetlo, rozptýlenie svetla a tepelnú ochranu.
Mechanické otváranie
Mechanicky otváravé bodové svetlíky sú vhodné tam, kde postačuje manuálne ovládanie a pravidelný prístup ku kľuke.
- zdvih 300 mm
- ovládanie kľukou
- výrobcom deklarovaná maximálna sila mechanizmu 600 N
- jednoduchý spôsob obsluhy
- bez potreby elektrického napájania
Hodnota v newtonoch vyjadruje silový parameter mechanizmu. Neznamená automaticky maximálnu hmotnosť kopuly alebo nosnosť celého svetlíka.
Elektrické otváranie
Elektrické otváranie podporuje komfortnú obsluhu svetlíkov vo vyšších alebo ťažšie prístupných priestoroch.
- zdvih 300 až 750 mm
- napájanie 230 V
- výrobcom deklarovaná sila pohonu 300 až 750 N
- viaceré možnosti ovládania
- možnosť napojenia na riadenie podľa typu pohonu a ovládacieho systému
- vhodné pre pravidelné prevádzkové vetranie
Otváravé bodové svetlíky slúžia podľa dostupných podkladov na bežné prevádzkové vetranie. Nemožno ich automaticky označiť ako zariadenia na prirodzený odvod dymu a tepla pri požiari. Takúto funkciu musí výrobca doložiť samostatnou technickou dokumentáciou a príslušnou klasifikáciou.
Technický rámec
Pri technickom posudzovaní individuálnych plastových svetlíkov je relevantný rámec STN EN 1873:2014+A1:2016 – Prefabrikované príslušenstvo pre strešné krytiny – Jednotlivé plastové svetlíky – Špecifikácia výrobku a skúšobné metódy. Konkrétnu zhodu opisovaného výrobku s touto normou však treba potvrdiť vyhlásením o parametroch alebo technickou dokumentáciou výrobcu.

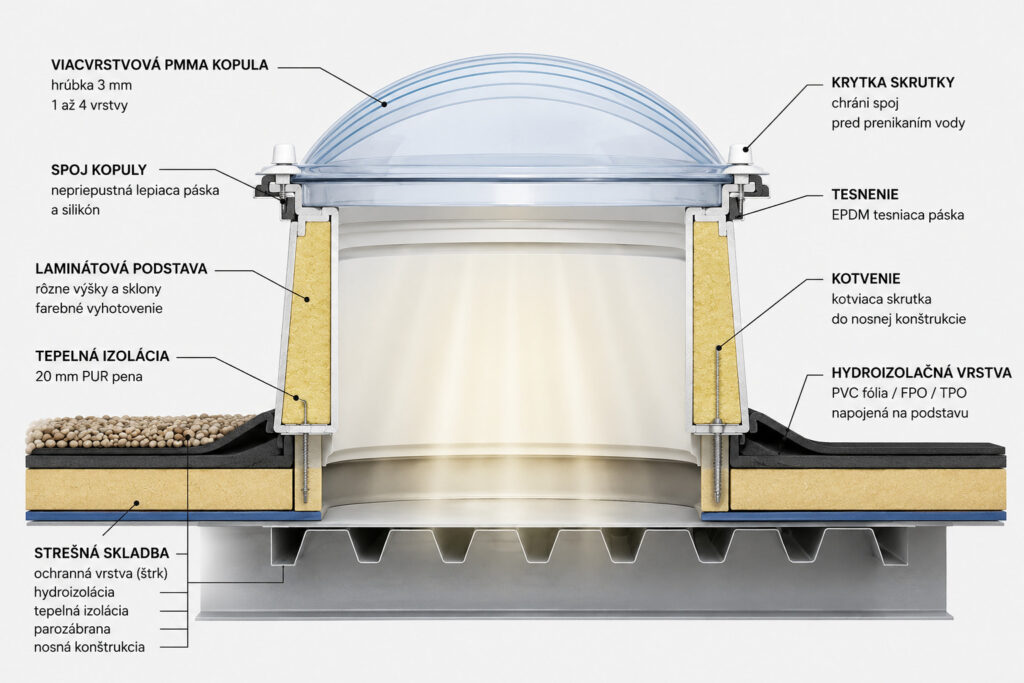

Technický rez zobrazuje bodový svetlík s viacvrstvovou PMMA kopulou, laminátovou podstavou a 20 mm PUR tepelnou izoláciou vrátane detailu kotvenia, tesnenia a napojenia hydroizolačnej vrstvy na strešný plášť. Schéma názorne vysvetľuje konštrukciu bodového svetlíka, jednotlivé vrstvy strechy a spôsob, akým riešenie zabezpečuje prirodzené presvetlenie interiéru, podporuje prevádzkové vetranie a umožňuje správne technické napojenie na plochú strechu.
Čo to znamená pre prax
Správne zvolený bodový svetlík pomáha zlepšiť denné osvetlenie, podporiť prevádzkové vetranie a zjednodušiť prístup na strechu. Rozhodujúci je výber vrstvenia, veľkosti, podstavy a spôsobu ovládania podľa reálneho použitia budovy.
Pre projektanta znamená široký výber variantov možnosť prispôsobiť svetlík tvaru strešného otvoru, tepelným požiadavkám aj spôsobu používania. Investor získava možnosť lepšie využiť denné svetlo a obmedziť prevádzku umelého osvetlenia počas vhodných denných podmienok. Konkrétnu úsporu však určí až svetlotechnický a energetický návrh. Realizačná firma môže využiť nízku hmotnosť komponentov a viacero spôsobov napojenia podstavy. Pred montážou však musí overiť kompatibilitu so skladbou strechy, hydroizoláciou, nosnou konštrukciou a spôsobom kotvenia.
Praktické prínosy
- viac prirodzeného svetla v interiéri
- možnosť obmedziť umelé osvetlenie počas dňa
- prevádzkové odvetranie otváravými variantmi
- možnosť vytvoriť strešný výlez
- výber medzi čírou a mliečnou kopulou
- prispôsobenie tepelnej ochrany počtom vrstiev
- flexibilné napojenie podľa konkrétnej strešnej skladby
Výhody a benefity
Bodové svetlíky spájajú denné osvetlenie, vetranie a prístup na strechu v jednom konštrukčnom prvku. Viacero tvarov, vrstiev a spôsobov ovládania umožňuje prispôsobiť riešenie prevádzke aj investičným požiadavkám.
Hlavným benefitom bodových svetlíkov je efektívne využitie prirodzeného denného svetla bez potreby rozsiahlych presklených strešných pásov. Investor si môže zvoliť číru kopulu pre vyššiu svetelnú priepustnosť alebo mliečnu kopulu pre rovnomernejšie rozptýlenie svetla. Výrobca deklaruje odolnosť PMMA kopuly a laminátovej podstavy voči UV žiareniu a poveternostným vplyvom. Konkrétnu životnosť, zaťaženie snehom a vetrom aj intervaly údržby však treba overiť v technickej dokumentácii vybraného variantu.
Hlavné benefity
- prirodzené presvetlenie interiéru
- možnosť obmedziť denné používanie umelého osvetlenia
- pevné, otváravé a výlezové vyhotovenia
- voľba medzi čírou a mliečnou kopulou
- nízka hmotnosť konštrukcie
- prispôsobenie podstavy konkrétnej streche
- jednoduchá konštrukcia s údržbou podľa pokynov výrobcu
Cieľové skupiny
Bodové svetlíky sú určené pre projektantov, architektov, investorov, realizačné firmy, správcov budov, facility manažérov a technický nákup. Každá skupina ich využíva na riešenie inej potreby – od návrhu denného osvetlenia až po údržbu strechy.
Projektanti využívajú bodové svetlíky pri návrhu denného osvetlenia a prevádzkového vetrania. Architekti ich zapájajú do koncepcie interiéru a práce s prirodzeným svetlom. Investori posudzujú ich vplyv na komfort, energetickú bilanciu a využiteľnosť objektu.
Realizačné firmy potrebujú správne vyriešiť kotvenie a napojenie hydroizolácie. Facility manažéri a správcovia budov oceňujú možnosť vetrania alebo výlezu na strechu. Technický nákup porovnáva rozmery, vrstvenie, podstavy, pohony a dostupnú dokumentáciu.
Hlavné cieľové skupiny
- projektanti – návrh svetlíka podľa strešnej skladby
- architekti – práca s denným svetlom
- investori a developeri – komfort a prevádzková použiteľnosť
- realizačné firmy – montáž a napojenie hydroizolácie
- správcovia budov – prístup a pravidelná kontrola
- facility manažéri – prevádzkové vetranie a servis
- technický nákup – porovnanie variantov a dokumentácie
Dôvody výberu bodových svetlíkov
Bodové svetlíky sú vhodnou voľbou tam, kde projekt vyžaduje technicky jednoduché, variabilné a priestorovo úsporné presvetlenie strechy. Správny variant znižuje riziko nevhodného vrstvenia, nesprávneho ovládania alebo komplikovaného napojenia.
Pri výbere rozhoduje najmä dostupnosť viacerých tvarov, vrstiev, výšok podstáv a spôsobov otvárania. Tepelne izolovaná podstava, PMMA kopula a možnosť mechanického alebo elektrického ovládania umožňujú prispôsobiť svetlík požadovanému spôsobu používania. Pred konečným výberom treba overiť technické parametre konkrétneho rozmeru, spôsob kotvenia, skladbu podstavy, napojenie hydroizolácie a parametre otváracieho mechanizmu. Dostupná technická dokumentácia znižuje riziko chýb pri návrhu, objednávaní aj realizácii.
Dôvody výberu
- široká ponuka tvarov a vyhotovení
- možnosť prispôsobiť počet vrstiev
- voľba pevného alebo otváravého riešenia
- dostupnosť mechanického a elektrického ovládania
- prispôsobenie podstavy strešnej skladbe
- možnosť vytvoriť presvetlenie, vetranie alebo výlez
- technické riešenie vhodné pre novostavby aj rekonštrukcie
Odporúčania pre bodové svetlíky
Pri výbere bodového svetlíka treba zosúladiť rozmer, vrstvenie, typ kopuly, podstavu a spôsob otvárania. Správny návrh musí zohľadniť denné osvetlenie, tepelnú ochranu, hydroizoláciu, servis aj zaťaženie strechy.
Už v projektovej fáze treba určiť požadovanú úroveň presvetlenia, spôsob vetrania a energetické požiadavky objektu. Viacvrstvová kopula zlepšuje deklarovanú hodnotu U, ale súčasne znižuje svetelnú priepustnosť. Pri pravidelnom vetraní treba zvážiť elektrický pohon, jeho zdvih, silu, napájanie a spôsob ovládania. Pred objednaním treba overiť zaťaženie snehom a vetrom, vodotesnosť, rozmery otvoru, spôsob kotvenia, napojenie hydroizolácie a dostupnosť vyhlásenia o parametroch. Pri elektrickom ovládaní treba skontrolovať typ pohonu, stupeň krytia a podmienky bezpečného servisu.
FAQ
Na aké strechy sú bodové svetlíky vhodné?
Výrobca ich určuje pre ploché strechy a strechy so sklonom do 15°. Konkrétne napojenie treba prispôsobiť strešnej skladbe, hydroizolácii a nosnej konštrukcii.
Ako počet vrstiev ovplyvňuje vlastnosti svetlíka?
Vyšší počet vrstiev znižuje výrobcom deklarovanú hodnotu U, ale zároveň znižuje svetelnú priepustnosť. Projektant preto musí vyvážiť požiadavku na denné svetlo a tepelnú ochranu.
Môže otváravý svetlík slúžiť na odvod dymu pri požiari?
Nie automaticky. Bežne otváravý svetlík slúži na prevádzkové vetranie. Funkciu zariadenia na odvod dymu a tepla musí výrobca preukázať samostatnými skúškami, klasifikáciou a technickou dokumentáciou.
