H2 – Prečo je klimatizácia pre čisté priestory kľúčová pre priemysel a stavebníctvo
Klimatizácia pre čisté priestory je nevyhnutným technologickým riešením pre odvetvia, kde aj mikroskopická nečistota môže znehodnotiť výrobok, ohroziť zdravie alebo spôsobiť vysoké ekonomické straty.
Oblasti použitia:
- Farmaceutický priemysel – výroba sterilných injekčných roztokov, tabletovanie, aseptické balenie.
- Biotechnológie – laboratóriá s kultiváciou buniek, genetické výskumné centrá.
- Mikroelektronika – výroba procesorov, optoelektroniky, senzorov.
- Potravinárstvo – aseptické balenie potravín, výroba dojčenskej výživy.
- Zdravotnícke zariadenia – operačné sály, jednotky intenzívnej starostlivosti.
Aktuálnosť témy vychádza z rastúcich požiadaviek na ISO triedy čistoty, súčasne s tlakom na energetickú efektívnosť a udržateľnosť prevádzky.
H2 – Normy a legislatívny rámec
H3 – ISO normy – medzinárodný základ
Najdôležitejšou sériou pre čisté priestory je ISO 14644:
- ISO 14644-1 – klasifikácia čistoty vzduchu podľa počtu častíc.
- ISO 14644-2 – monitorovanie a opakované overovanie; od verzie 2015 kladie dôraz na risk-based prístup, v praxi sa však používajú odporúčané maximá 6 mesiacov pre ISO 5 a lepšie, 12 mesiacov pre ISO 6 a vyššie.
- ISO 14644-3 – metódy testovania (počítadlá častíc, testy tesnosti filtrov).
- ISO 14644-4 – návrh, výstavba a spúšťanie do prevádzky.
- ISO 14644-5 – prevádzkové postupy a správanie personálu.
Príklady limitov častíc podľa ISO 14644-1 (≥ 0,5 μm/m³):
- ISO 5 – max. 3 520 častíc
- ISO 7 – max. 352 000 častíc
- ISO 8 – max. 3 520 000 častíc
H3 – STN a EN normy na Slovensku
Slovenská technická norma preberá medzinárodné a európske štandardy:
- STN EN ISO 14644-1 – klasifikácia čistoty.
- STN EN ISO 14644-2 – overovanie a monitoring podľa risk-based plánu.
- STN EN 1822 a ISO 29463 – testovanie a klasifikácia HEPA a ULPA filtrov.
- STN EN 16798-3 – výkonové požiadavky na vetranie nebytových budov (nahrádza starú EN 13779).
H3 – Legislatívne požiadavky
Vo farmácii a zdravotníctve sú tieto normy doplnené aj o:
- Povinnú validáciu pred spustením prevádzky.
- Pravidelnú revalidáciu podľa rizikového profilu.
- Vedenie prevádzkovej dokumentácie a archív protokolov z meraní.
H2 – Technická analýza klimatizácie pre čisté priestory
H3 – Filtrácia vzduchu
Správny návrh zahŕňa viacstupňovú filtráciu:
- Predfiltre G4/F7 – zachytávajú hrubý prach a väčšie častice.
- Jemné filtre F9 – odstraňujú menšie prachové frakcie.
- HEPA H13/H14 – finálna filtrácia, účinnosť:
- H13 – 99,95 %
- H14 – 99,995 %
Hodnoty platia pri MPPS (most penetrating particle size) podľa EN 1822 / ISO 29463.
H3 – Typy prúdenia vzduchu
- Jednosmerné (laminárne) – vzduch sa pohybuje konštantnou rýchlosťou a jedným smerom; používa sa pre ISO 5 a lepšie. Typická rýchlosť sa navrhuje podľa procesných požiadaviek, často 0,36–0,54 m/s.
- Turbulentné (miešacie) – vzduch sa premiešava v miestnosti, vhodné pre ISO 7–8.
H3 – Tlakové pomery
Pozitívny tlak medzi čistým priestorom a okolím má byť min. 10–15 Pa, aby sa zabránilo prieniku kontaminácie.
H3 – Kontrola teploty a vlhkosti
Bežné tolerancie:
- Teplota: ± 2 °C
- Relatívna vlhkosť (RH): ± 5 %
H2 – ISO triedy a parametre – tabuľka
| ISO trieda | Max. častice ≥ 0,5 µm/m³ | Typické prúdenie | Počet výmen vzduchu/h (ACH)* |
|---|---|---|---|
| ISO 5 | 3 520 | jednosmerné | 240–360 |
| ISO 7 | 352 000 | miešacie | 60–90 |
| ISO 8 | 3 520 000 | miešacie | 20–30 |
*ACH – typické projekčné rozsahy podľa priemyselnej praxe, nie normová povinnosť.
H2 – Rozšírené odporúčané technické parametre pre klimatizáciu čistých priestorov

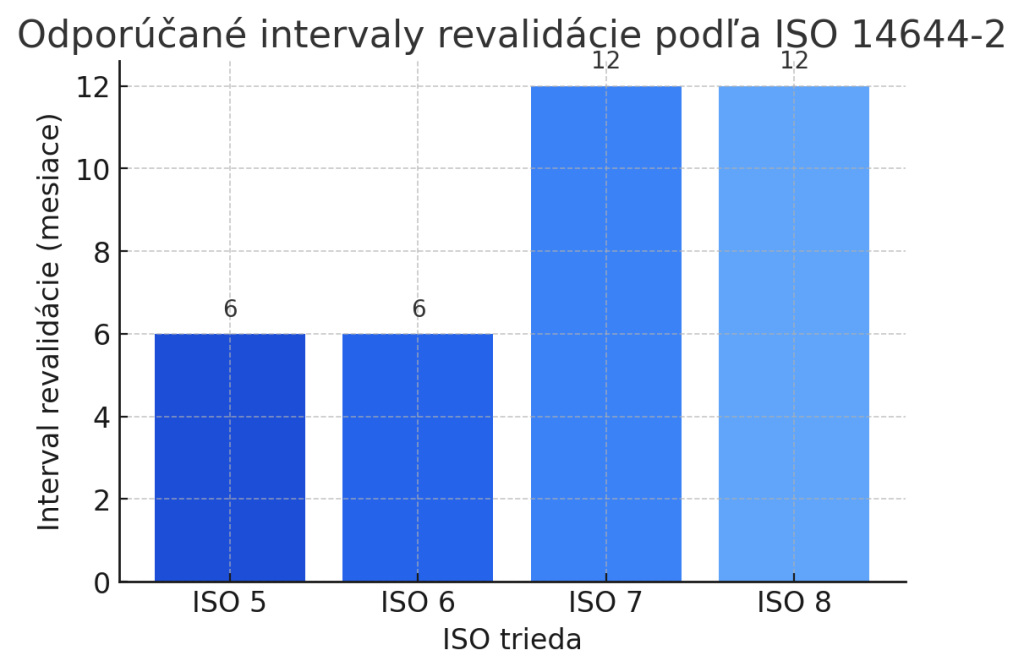

| ISO trieda | Odporúčaný počet ACH | Rýchlosť prúdenia (m/s) | Pozitívny tlak (Pa) | Teplota (°C) | Relatívna vlhkosť (%RH) | Odporúčaný interval revalidácie (mesiace) |
|---|---|---|---|---|---|---|
| ISO 5 | 240–360 | 0,36–0,54 | 15–20 | 20 ± 1 | 45 ± 5 | 6 |
| ISO 6 | 90–180 | 0,30–0,45 | 12–15 | 20 ± 2 | 45 ± 5 | 6 |
| ISO 7 | 60–90 | 0,25–0,35 | 10–15 | 20 ± 2 | 45 ± 5 | 12 |
| ISO 8 | 20–30 | 0,20–0,30 | 8–12 | 20 ± 3 | 40–60 | 12 |
H2 – Výpočty ACH v praxi
Vzorec:
ACH=QVACH = \frac{Q}{V}ACH=VQ
- Q – prietok vzduchu (m³/h)
- V – objem miestnosti (m³)
Príklad 1: ISO 7, miestnosť 50 m³, požiadavka 60 ACH:
Q = 60 × 50 = 3 000 m³/h.
Príklad 2: ISO 5, miestnosť 100 m³, laminárne prúdenie s 300 ACH:
Q = 300 × 100 = 30 000 m³/h.
H2 – Porovnanie technických riešení
| Riešenie | Výhody | Nevýhody | Použitie |
|---|---|---|---|
| Klasické HVAC | Nižšie investičné náklady | Nižšia presnosť čistoty | ISO 8, potravinárstvo |
| Modulárny clean room | Rýchla inštalácia, flexibilita | Vyššie investičné náklady | Farmácia, výskum |
| Integrované IoT systémy | Online monitoring, prediktívna údržba | Vyššia investícia | Vysoko kritické prevádzky |
H2 – Prípadové štúdie
H3 – Farmaceutická výroba (ISO 5)
Použitý systém: laminárne prúdenie, H14, 25 ACH, pozitívny tlak 15 Pa, RH ± 5 %.
Úspech: splnenie STN EN ISO 14644-1/-2, nulová odchýlka počas validácie.
H3 – Výroba mikroelektroniky (ISO 6)
Modulárny systém, filtrácia F9 + H14, IoT monitoring.
Výsledok: nulová zmetkovitosť prvý rok prevádzky.
H3 – Potravinárska baliareň (ISO 8)
VAV systém s rekuperáciou tepla, filtrácia F9 + H13, úspora energie 22 %.
H2 – Odporúčania odborníka
- Implementovať predfiltráciu pre ochranu HEPA.
- Udržiavať pozitívny tlak 10–15 Pa.
- Zaviesť 24/7 monitoring s alarmami.
- Revalidovať podľa risk-based plánu, minimálne raz ročne.
- Optimalizovať energetickú bilanciu (rekuperácia, VAV systémy, EC motory).
H2 – Trendy a udržateľnosť
- Smart riadenie ACH podľa obsadenosti.
- Energeticky úsporné ventilátory.
- Rekuperátory tepla/chladu s účinnosťou nad 70 %.
- Integrácia s BIM podľa STN EN ISO 19650.
H2 – Záver
Správny návrh klimatizácie pre čisté priestory spája:
- Dodržiavanie ISO a STN noriem.
- Technickú spoľahlivosť a presnosť parametrov.
- Energetickú efektívnosť a udržateľnosť.
H2 – FAQ
- Ako často validovať? – podľa risk-based plánu, často 6 alebo 12 mesiacov.
- H13 alebo H14? – pre ISO 5 vždy H14.
- Ako znížiť náklady? – rekuperácia, VAV, EC motory.
- Tlakový rozdiel? – 10–15 Pa.
- Je laminárne prúdenie nutné? – pre ISO 5 áno.
- Ako merať častice? – počítadlom podľa ISO 14644-3.
H2 – Ďalšie odborné odkazy
- Interný: [STN EN ISO 19650 – BIM správa dát čistých priestorov]
- Externé: ISO 14644-1, ISO 14644-2, STN EN ISO 14644, STN EN 1822, ISO 29463.
H2 – Doplňujúce technické vysvetlenia
Výpočet výkonu ventilátora pre ISO 5:
Miestnosť 100 m³, ACH 300 → 30 000 m³/h. Potrebné ventilátory musia mať rezervu pre tlakové straty filtrov (HEPA H14 má útlm 250–400 Pa).
Energetické opatrenia:
- Rekuperácia chladu v letnom období.
- Monitoring spotreby v reálnom čase.
- Optimalizácia otáčok ventilátorov podľa zaťaženia.
