Uhlíkové lamely patria medzi kompozitné výstužné prvky, ktoré slúžia na externé zosilnenie stavebných konštrukcií. Výrobcovia ich vyrábajú z jednosmerne orientovaných uhlíkových vlákien, ktoré zalievajú alebo laminujú do polymérovej (najčastejšie epoxidovej) živice. Tento materiál vytvára tenký, ale extrémne pevný pás, ktorý výborne odoláva ťahovým silám.
Uhlíkové vlákna tvoria základ výstuže. Ide o extrémne tenké, no veľmi pevné pramene uhlíka – až päťkrát pevnejšie než oceľ, pričom sú zároveň podstatne ľahšie. Laminácia v živici zaisťuje stabilitu tvaru, ochranu proti vlhkosti a korózii, ako aj vysokú adhéziu pri lepení na podklad.
Rozmery uhlíkových lamiel (podľa ponuky Stafix):
Dĺžka: lamely dodávajú vo zvitkoch, ktoré možno narezať podľa potreby priamo na stavbe – balia ich po metroch.
Šírka: najčastejšie 50, 80 alebo 100 mm – výber závisí od požiadaviek statického návrhu a typu konštrukcie.
Hrúbka: bežne 1,2 až 1,4 mm – tenký profil umožňuje aplikáciu aj v priestorovo obmedzených podmienkach.
Ako fungujú uhlíkové lamely

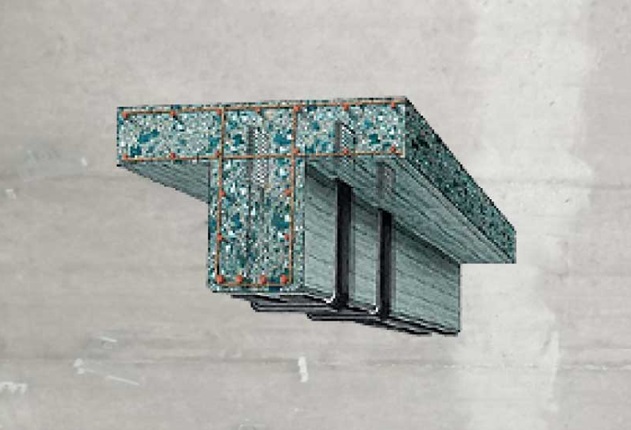

Po aplikácii na konštrukciu – zvyčajne na spodnú alebo bočnú stranu nosníkov, stropov, stien alebo stĺpov – lamela funguje ako dodatočná výstuž. Pracovníci ju prilepia pomocou vysokopevnostného epoxidového lepidla. Po vytvrdnutí lepidla lamela preberá časť ťahového zaťaženia, ktoré by inak pôsobilo len na pôvodnú výstuž alebo betónový prvok.
Táto metóda umožňuje efektívne zosilniť konštrukciu bez výrazného navýšenia hmotnosti alebo objemu. Vďaka svojej vysokej pevnosti a pružnosti lamely výborne odolávajú dynamickému aj statickému zaťaženiu, pričom nezvyšujú riziko porušenia krehkého betónu.
uhlíková lamela
Kedy a prečo používať uhlíkové lamely?
Odborníci po nich siahnu v týchto prípadoch:
Sanácie starých stavieb: Po reprofilácii betónu a jeho vyzretí pracovníci aplikujú lamely, aby obnovili alebo zvýšili nosnosť starších stavebných prvkov (napr. mostov, nosníkov či pilierov).
Nedostatočná výstuž: Pri chybných realizáciách alebo úsporných opatreniach môže konštrukcia praskať – lamely dodatočne spevnia napríklad stĺpy, nosníky alebo stropy.
Zmeny v projekte: Ak investor alebo projektant počas výstavby pridá ďalšie podlažia alebo zaťaženie, lamely rýchlo a efektívne zvýšia únosnosť.
Vyvŕtané otvory: Technici často vytvoria nové prestupy cez stropy či steny (napríklad pre potrubia), čím oslabia konštrukciu. Lamely pri takýchto zásahoch zabezpečia potrebné zosilnenie.
Ako prebieha lepenie lamiel?
1. Počká na vytvrdnutie: Lamela počas niekoľkých dní stuhne – závisí to od teploty prostredia
2. Statik pripraví návrh: Určí presné umiestnenie a množstvo lamiel.
3. Tím pripraví podklad: Obrúsi ho diamantovým náradím a dôkladne vyčistí.
4. Aplikuje epoxidové lepidlo: Lepidlo nanesie na konštrukciu aj lamelu.
5. Prilepí lamelu: Pomocou valčeka lamelu pevne pritlačí na podklad.
Alternatíva: Uhlíkové tkaniny
Uhlíkové tkaniny predstavujú flexibilnú formu kompozitnej výstuže, ktorá umožňuje zosilniť zložité tvary a rôzne typy nosných prvkov (napr. nosníky, stĺpy, steny, klenby, preklady). Na rozdiel od tuhých lamiel ide o textilný materiál z uhlíkových vlákien, ktorý výrobcovia dodávajú vo forme roliek rôznych šírok, gramáží a smerov vlákien (jednosmerné alebo dvojosové).
Vlastnosti a výhody uhlíkových tkanín:
Flexibilita: dajú sa aplikovať aj na zakrivené alebo členité plochy, kde by lamely nebolo možné nalepiť.
Vysoká pevnosť v ťahu: podobne ako lamely, aj tkaniny disponujú extrémnou ťahovou pevnosťou, ktorá výrazne prevyšuje oceľ.
Nízka hmotnosť: tkaniny nezvyšujú statickú záťaž konštrukcie, čo je výhodné pri starších objektoch alebo rekonštrukciách.
Výborná priľnavosť: po aplikácii vytvoria s konštrukciou kompaktný celok, ktorý spolupôsobí s pôvodným materiálom.
uhlíková tkanina
Postup lepenia uhlíkovej tkaniny:
- Príprava podkladu – obrúsenie, očistenie a odmastenie betónového povrchu.
2. Penetrácia – nanesenie penetračnej živice na zníženie nasiakavosti
3. Aplikácia epoxidovej živice – nanesenie rovnomernej vrstvy na podklad
4. Uloženie tkaniny – položenie uhlíkovej tkaniny do čerstvej živice a jej vytlačenie valčekom
5. Zatretie povrchu – prekrytie tkaniny vrstvou živice na ochranu a fixáciu
6. Vytvrdnutie – nechať systém vytvrdnúť podľa technických podmienok (teplota, čas)
Statický návrh:
Statik zohľadní zaťaženie, rozmery a typ konštrukcie a podľa toho určí:
- typ tkaniny (napr. jednosmerná / obojsmerná orientácia vlákien)
- potrebnú gramáž (napr. 200 – 600 g/m²)
- počet vrstiev a rozsah výstuže
- smerovanie vlákien vzhľadom na ťahové pôsobenie
Správny návrh je kľúčový pre zabezpečenie účinného prenesenia síl do výstuže a pre spoľahlivé fungovanie systému.
Na záver možno povedať, že uhlíkové lamely a tkaniny predstavujú moderný a efektívny spôsob, ako zvýšiť nosnosť a predĺžiť životnosť stavebných konštrukcií bez nutnosti rozsiahlych zásahov. Inžinieri a realizátori ich čoraz častejšie používajú pri sanáciách starších stavieb, pri zmenách zaťaženia, ako aj pri riešení chýb v pôvodných projektoch. Vďaka jednoduchej montáži, vysokej pevnosti a minimálnemu zásahu do existujúcej konštrukcie ponúkajú uhlíkové výstuže spoľahlivú alternatívu k tradičným metódam zosilňovania. Odborne navrhnuté a správne aplikované lamely alebo tkaniny z uhlíkových vlákien pomáhajú zabezpečiť bezpečnosť, stabilitu a funkčnosť objektov aj v náročných podmienkach, čím spĺňajú požiadavky moderného stavebníctva.
